Устройство и ремонт газовой горелки на цанговый баллон

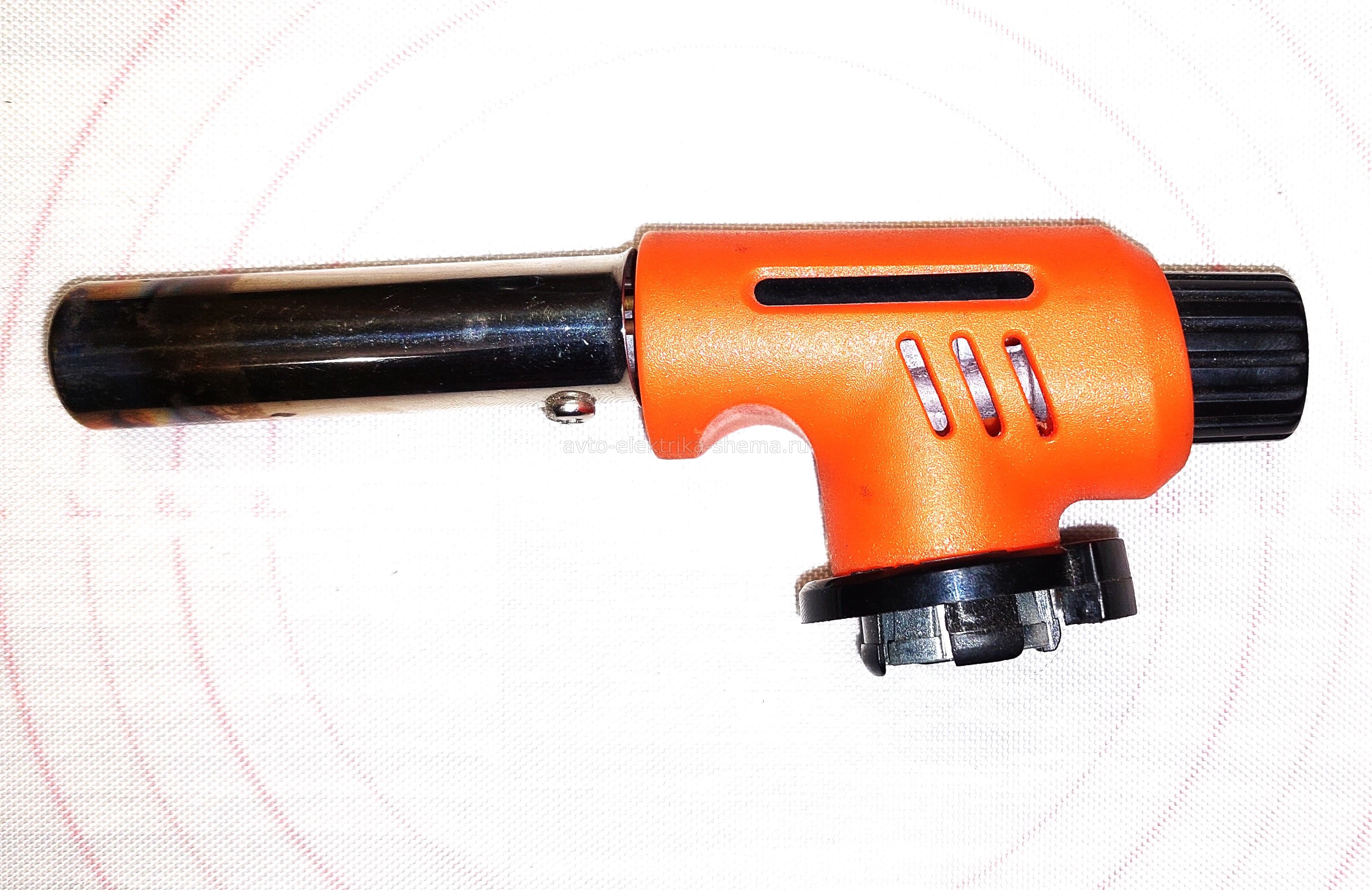

Рассмотрим устройство газовой горелки на цанговый баллон, с пьезоподжигом и анти-вспышкой. Заодно поменяем пьезоэлемент поджига, если не эта поломка, то разбирать не стал бы. Для разборки понадобятся небольшие шлицевые и крестовые отверточки.

С наружи доступно для откручивания только три винта. Пластиковый корпус собран на защёлках, которые аккуратно можно отщёлкнуть шлицевой отвёрткой. Внутри есть ещё три винта.

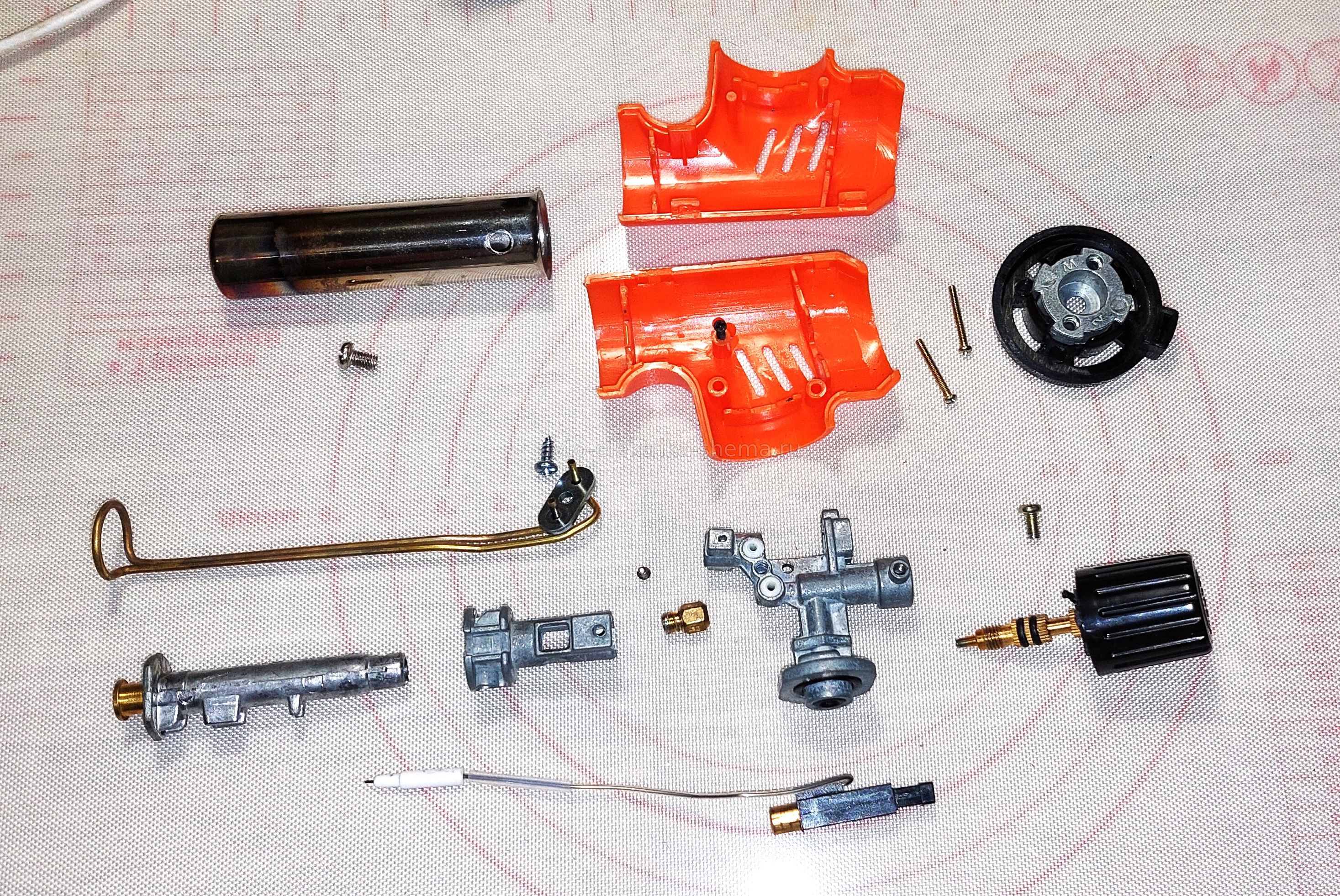

В общем горелка полностью разобрана, если не считать не снятые уплотнительные резинки. Если я правильно понял конструкцию, то газ из баллона проходит длинный путь, прежде чем будет смешиваться с воздухом из жиклёра. Проходя через трубку при горении пламени газ нагревается, что должно снизить обмерзание жиклёра при испарении. А сам жиклёр тоже не простой, как в дешёвых горелках.

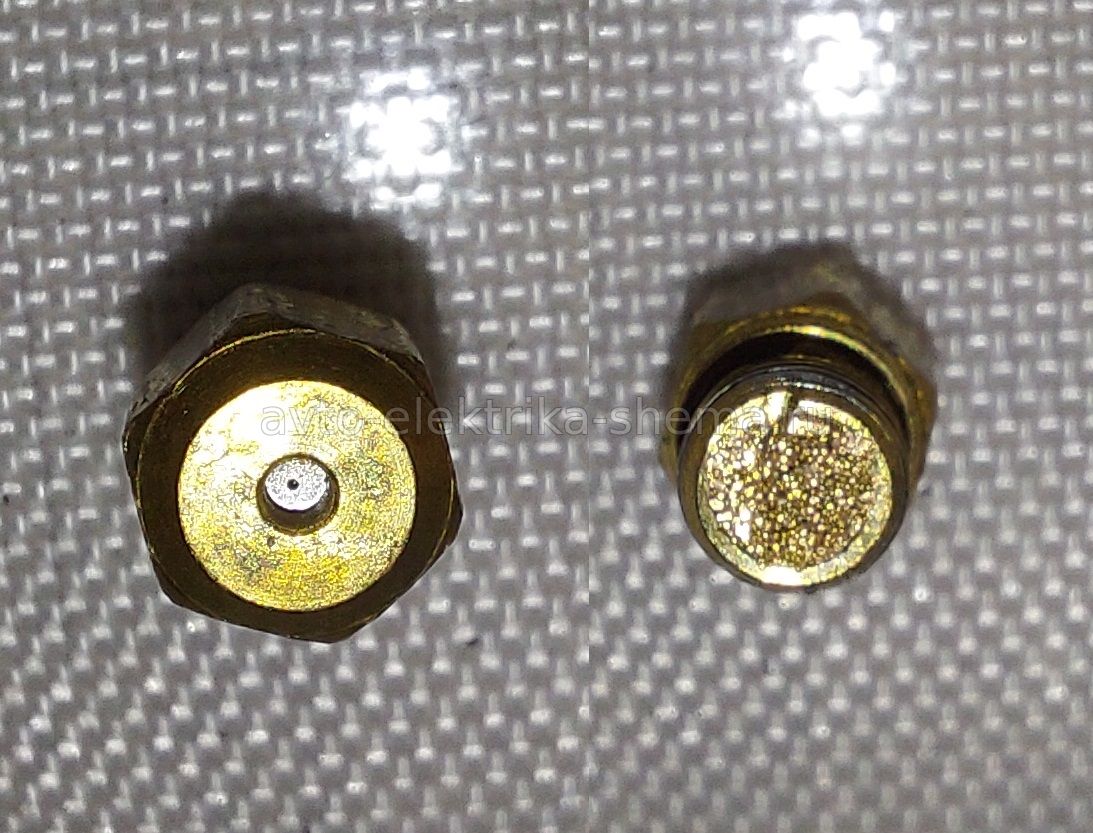

На фото выше жиклёр показан с двух сторон. Как видно, с обратной стороны не обычная сеточка, а много проволочек, через которые просачивается газ под давлением, что обеспечивает более равномерное давление газа, даже если перевернуть баллон верх дном. Наверное многие замечали такую особенность дешёвых горелок, переворачивая баллоном к верху дном возникала резкая вспышка газа, как будто плеснули бензина в огонь. Горелки, избавленные от этой проблемы называются с Анти-вспышкой. Это так же экономит газ в баллоне, так как лишнее не выбрасывает при активном нареве чего либо. Хотя есть наверно и недостаток в этом, так как если в баллоне осталось совсем мало газа, то скорее всего не получится заметно усилить пламя, перевернув баллон кверху дном. На почти пустые баллончики я надеваю дешёвую горелку без пьезоподжига и дожигаю остатки газа при растопке печки, там узконаправленное пламя не требуется, даже скорее наоборот  широкое нужно. Устройство рассмотрели, теперь надо ещё пьезоэлемент заменить.

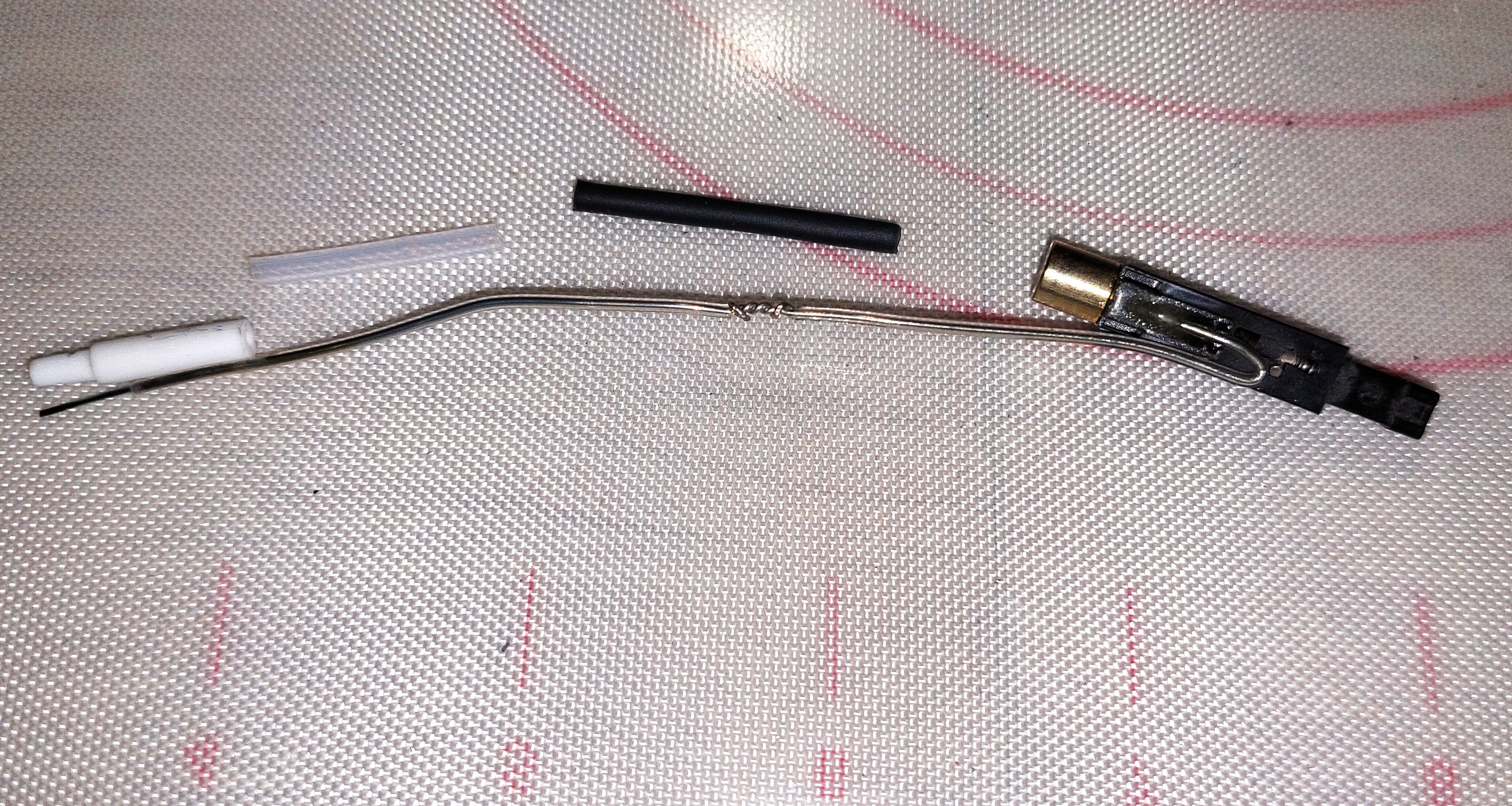

Пьезоэлемент подходит от обычной пьезозажигалки. Отрезал проводок от неисправного элемента с запасом на снятие изоляции и скрутку. Затем двумя пассатижами скрутил проволочки, они довольно таки жёсткие, пальцами не загнуть острые кончики. Сверху скрутки использовал термоусадку без клеевого слоя, а то без неё искра будет проскакивать в этом месте.

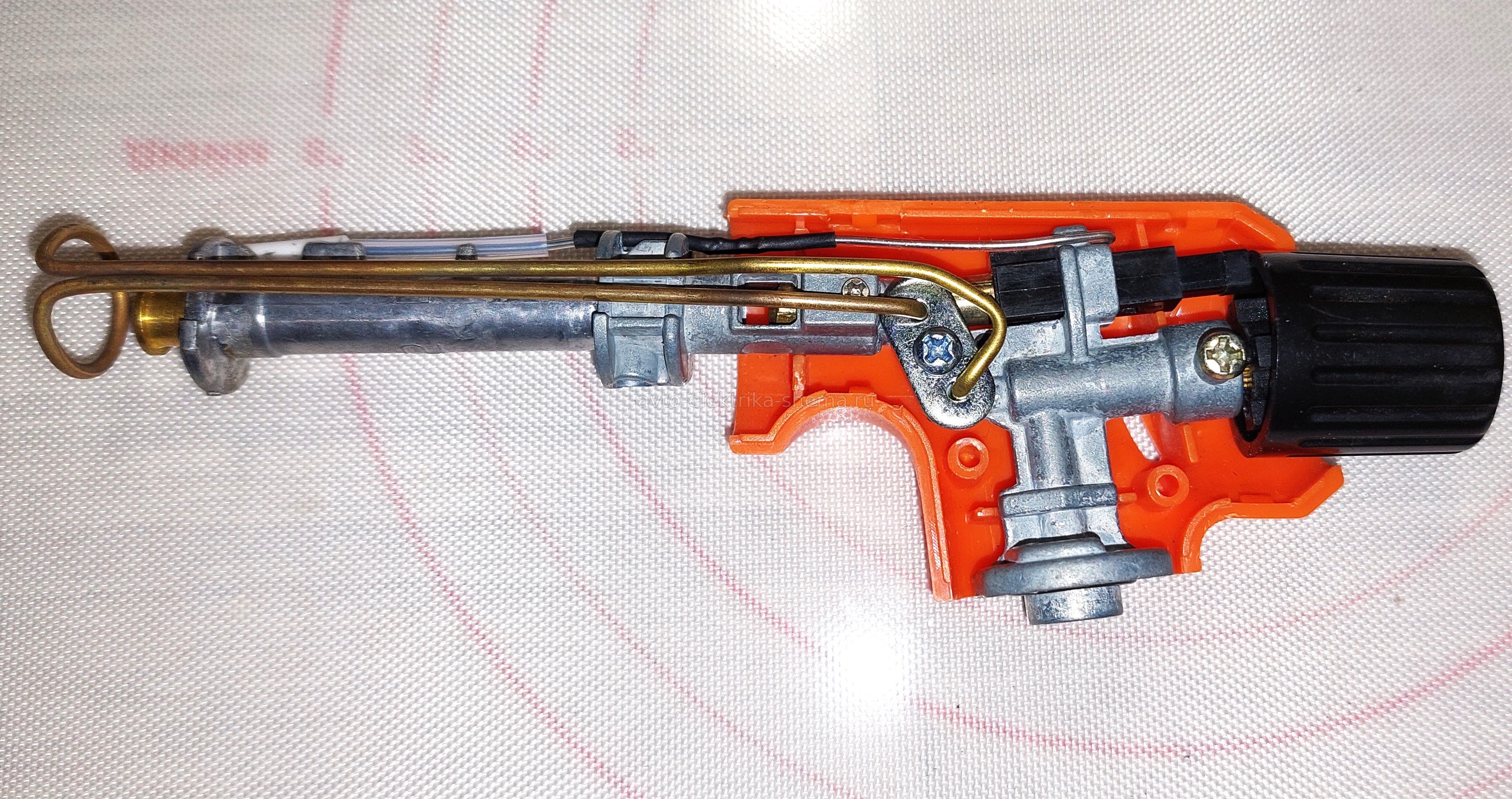

Термоусадка в этом месте не должна расплавиться, но если не выдержит, тогда надо будет искать длинную фторопластовую трубочку. Корпус при сборке обратно защёлкнулся хорошо, изолента не понадобилась. У некоторых пользователей бывает что пьезоэлемент не всегда срабатывает, читал отзывы при покупке в интернет магазине. Так вот, покрутив ручку регулятора газа, она же нажимает на пьезоэлемент (смотрите на фото выше), заметил, если выкрутить регулятор так, что пружина пьезоэлемента будет делать не полный ход, будут возникать иногда холостые нажимы, нужно это учитывать.
