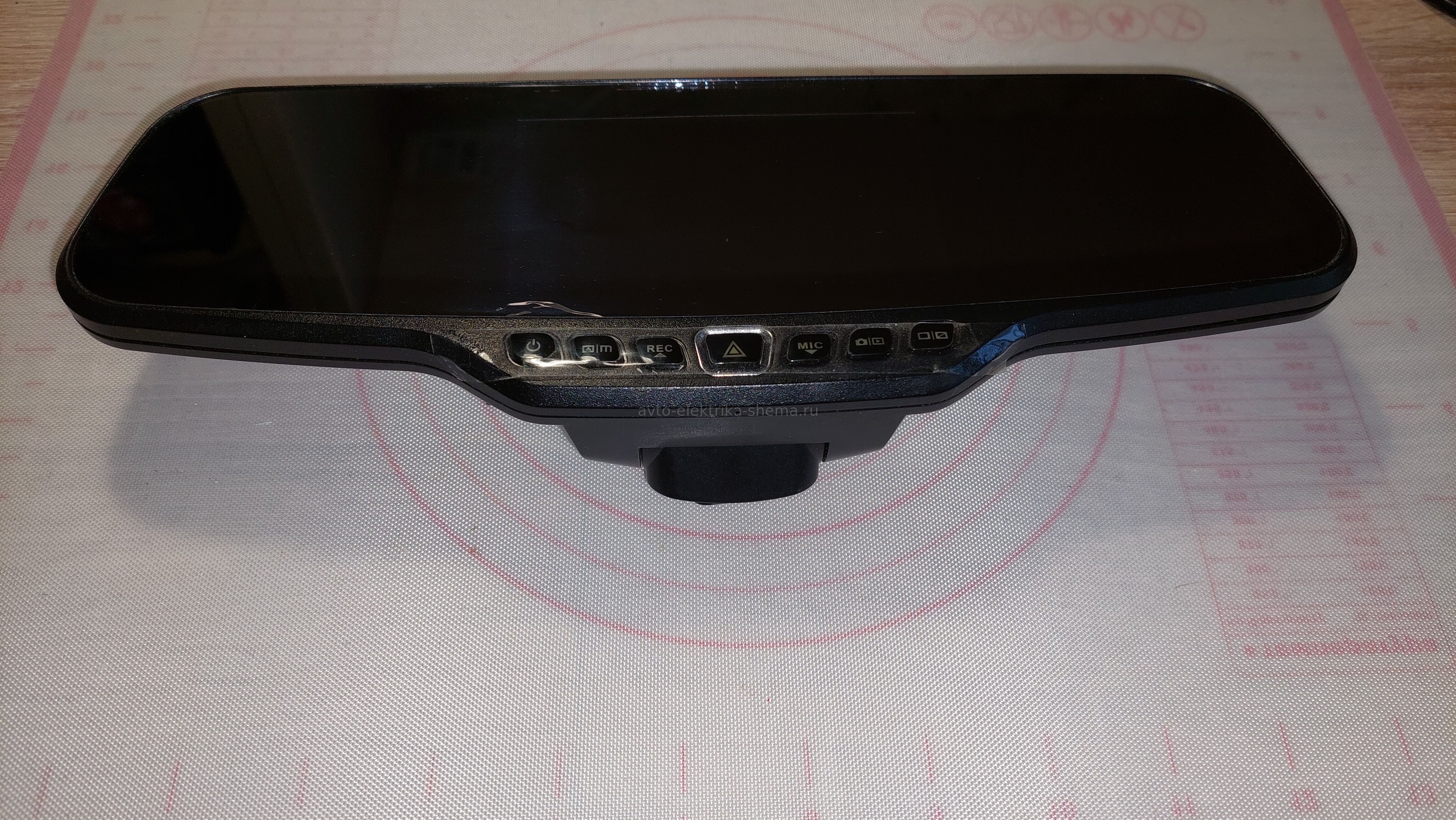

Автомобильные видеорегистраторы могут содержать в себе источники питания для сохранения настроек, даты и времени. Некоторые модели содержат литий ионные аккумуляторы, которые не любят низких температур и обычно выходят из строя через 2...3 года эксплуатации. С неисправным аккумулятором так же не может сохраниться последнее видео после выключения замка зажигания. Последнее поколение видеорегистраторов (на момент написания статьи) могут содержать в себе источники питания в виде суперконденсаторов (ионистор), которые не боятся морозов и рассчитаны на большее количество циклов заряда, разряда. Суперконденсаторы бывают разных размеров и форм, зависящая от ёмкости, но по сопоставимым размерам сильно уступают литий ионным аккумуляторам. В тёплых регионах эксплуатации литий ионные АКБ дольше остаются в рабочем состоянии, чем в северных. Можно конечно после каждой поездки уносить с собой видеорегистратор, тогда это продлит его ресурс. В моём случае регистратор уже стал неисправным из-за аккумулятора и я решил его отремонтировать, заменив обычный аккумулятор на суперконденсаторы.

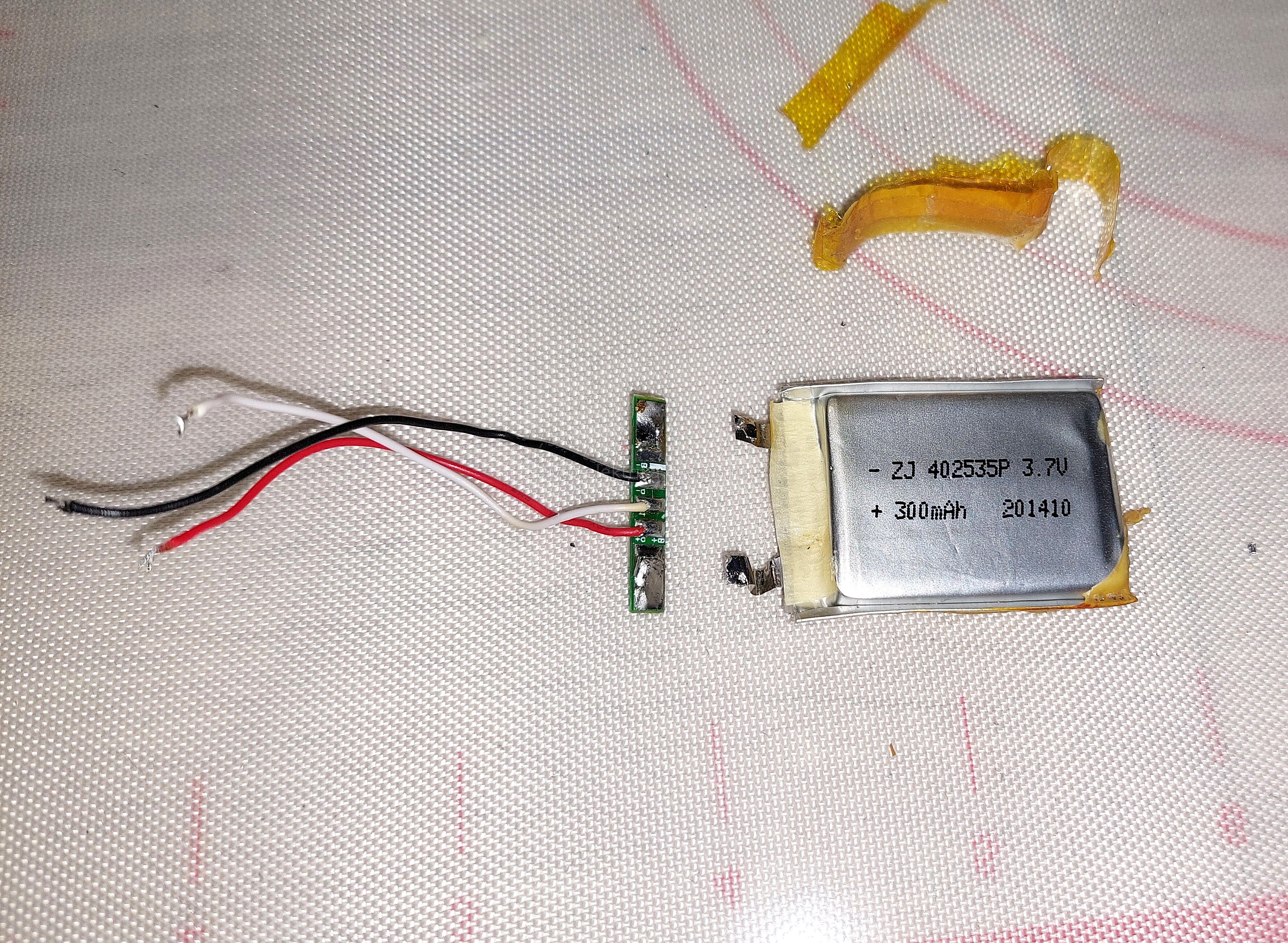

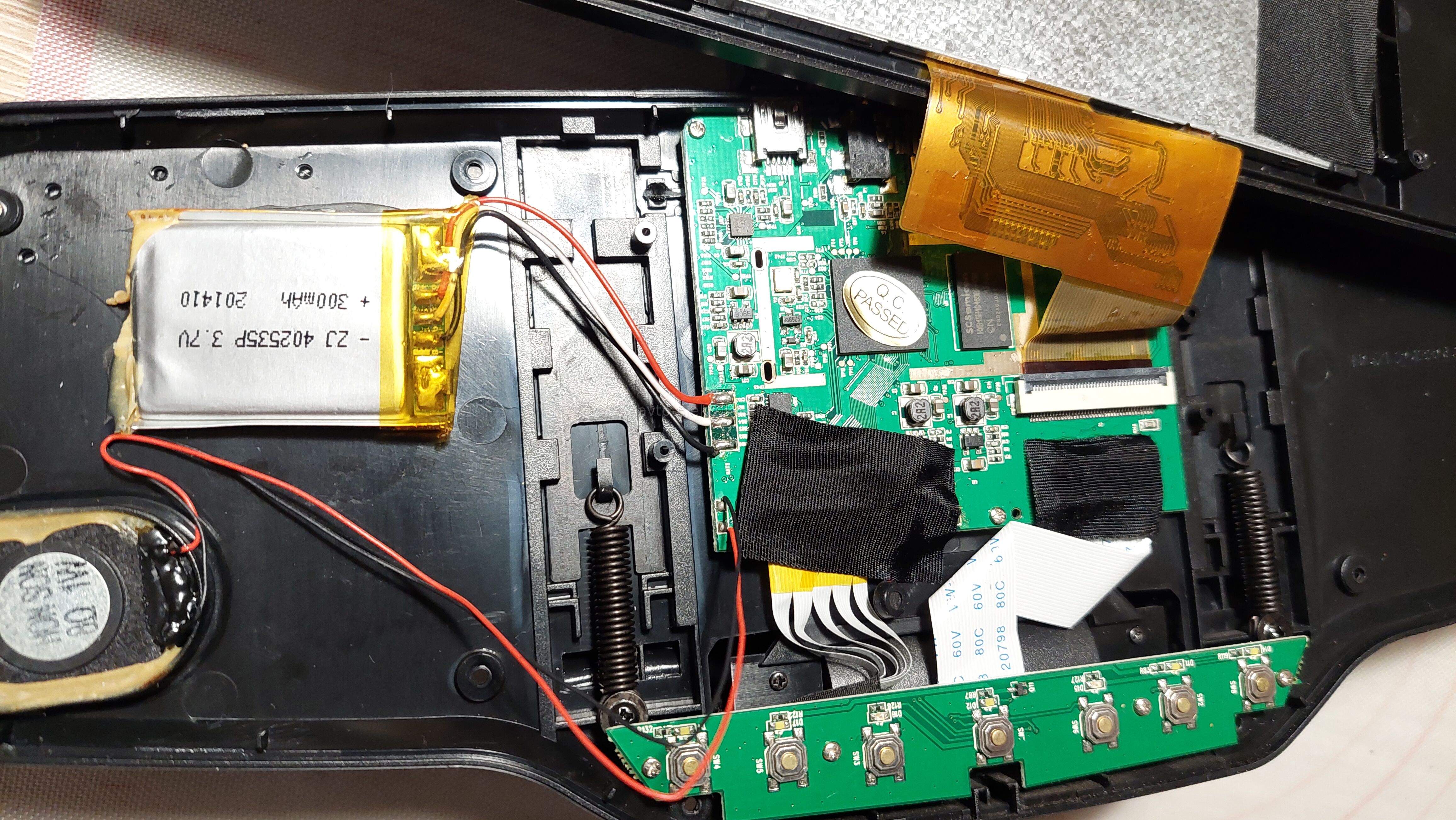

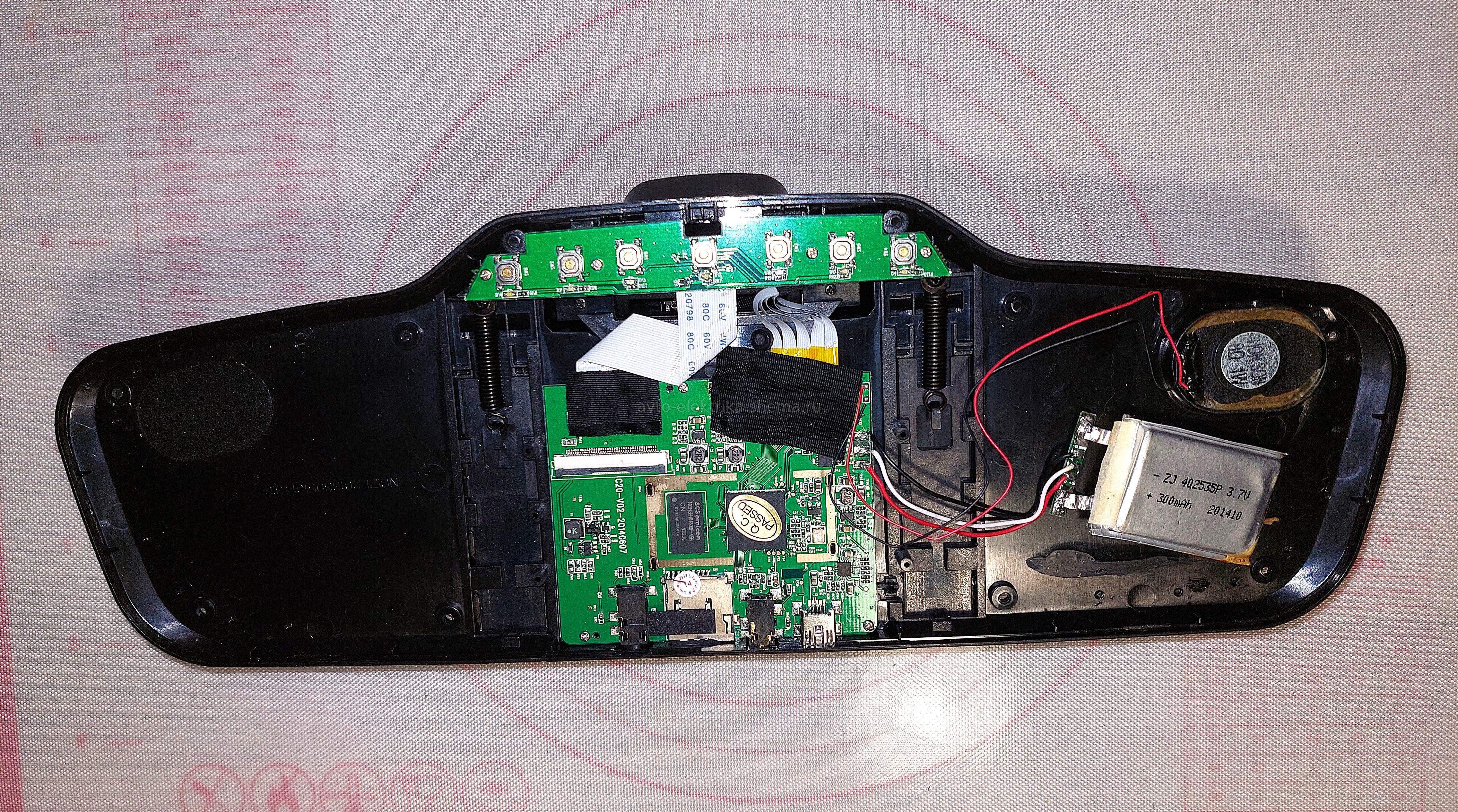

Разобрав корпус, можно увидеть что там аккумулятор приклеен. АКБ уже немного вздулся, при проверке мультиметром показывал полное отсутствие напряжения, заряд тоже не принимает совсем. Отпаяю его от платы защиты (смотрите фото ниже), запомнив полярность для подключения суперконденсаторов.
Плата защиты ограничивает ток заряда, около 150 мА, не нужно брать такую плау от другого АКБ большей ёмкости, так как там ток заряда может оказаться намного больше, следовательно увеличится нагрузка на основную плату видеорегистратора и он в последствии может сломаться окончательно. Для начала подключил внешний рабочий АКБ от старого планшета, чтобы измерить токи заряда и разряда в момент выключения бортовой сети.

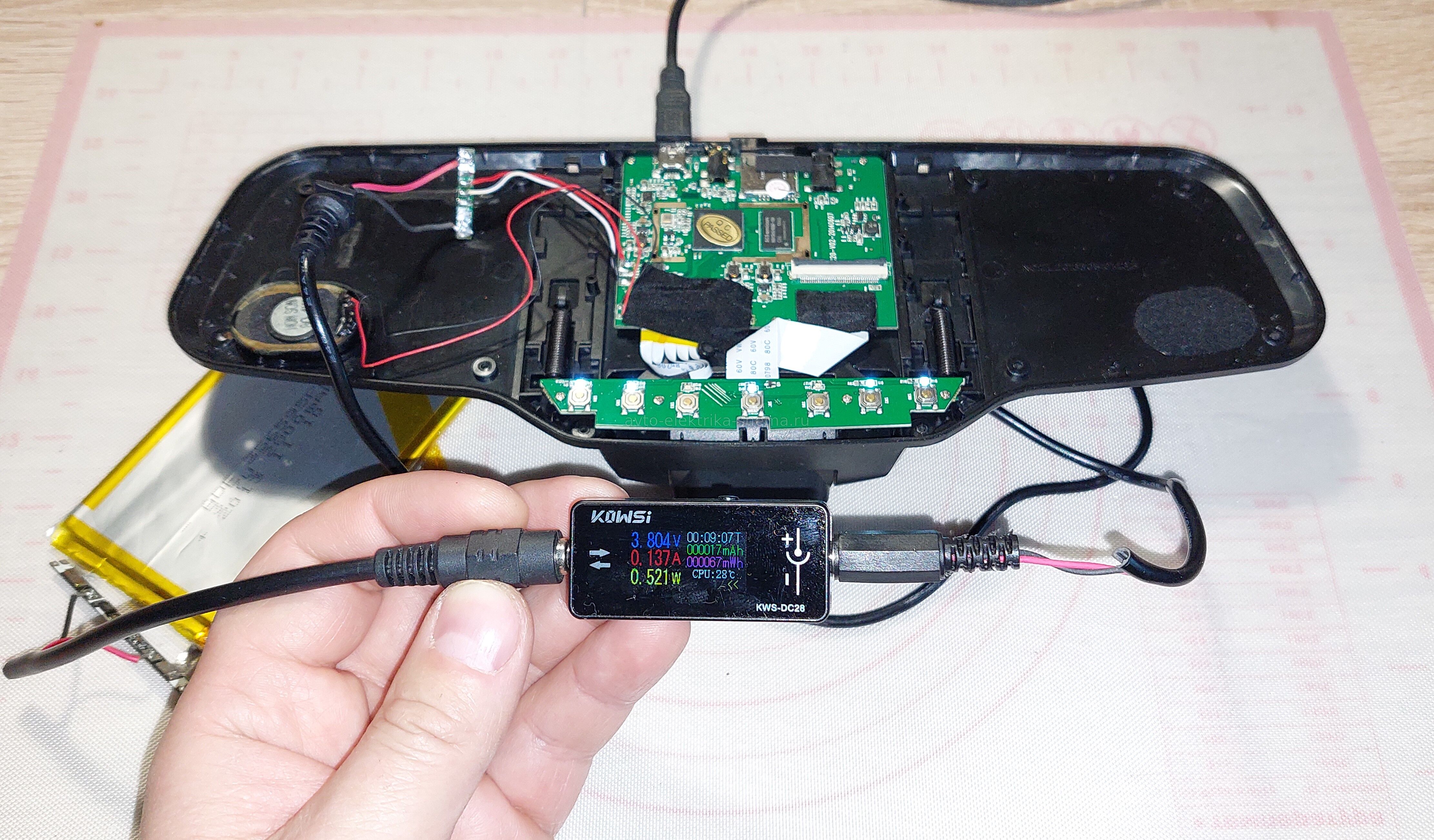

Ток заряда составил 137 мА полюс 15 мА потребляет сам измерительный приборчик, заряд будет продолжаться до напряжения 4,1...4,2 вольта.

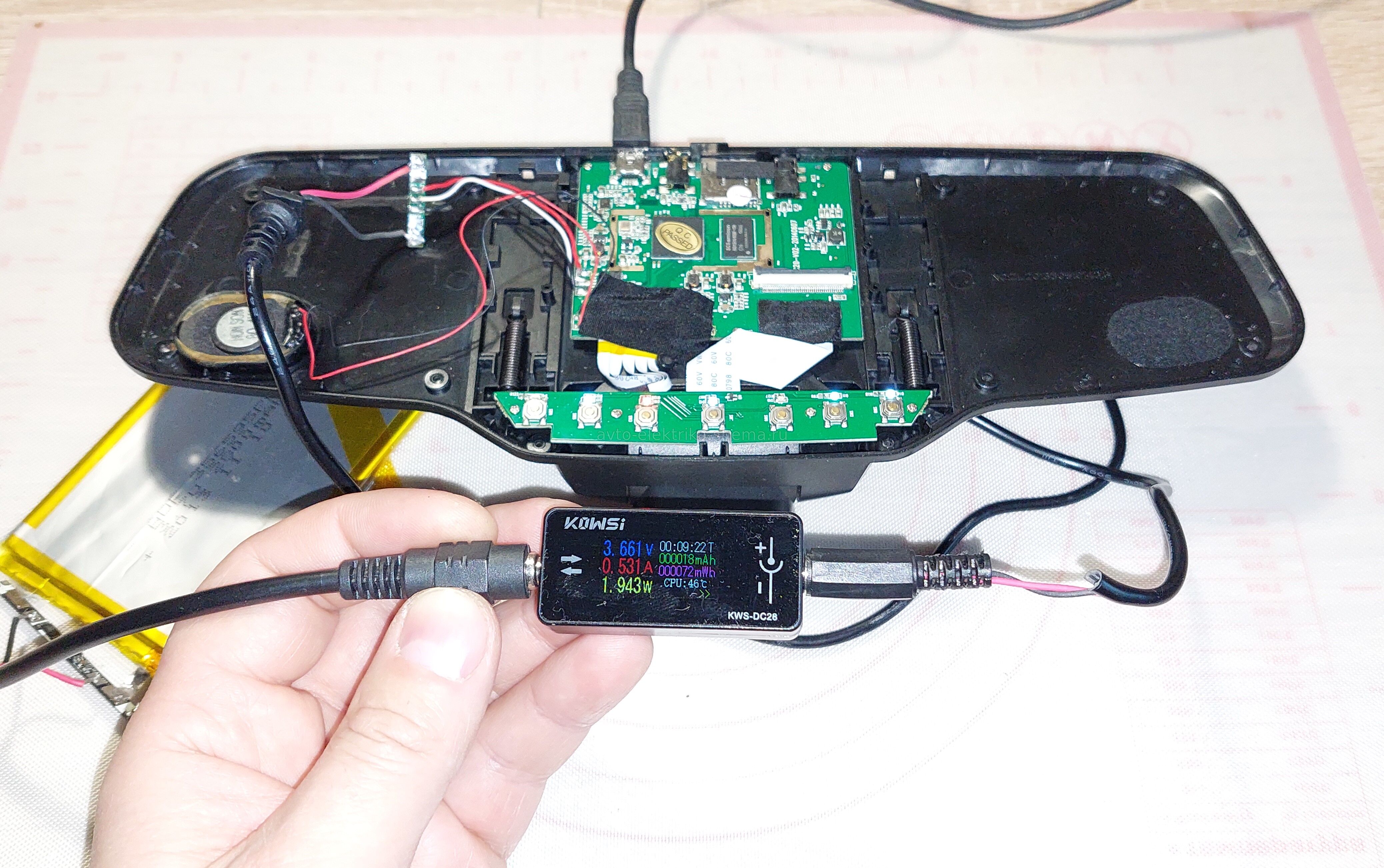

В момент отключения сети, видеорегистратор начинает питаться от АКБ несколько секунд с током около 600 мА, в этот момент происходит сохранение записи последнего видео. Купил несколько суперконденсаторов плоской формы (артикул суперконденсаторов: BCE005R5H155FS, 1.5Ф, 5.5В H), толщиной около 6 мм, чтобы поместились в корпусе видеорегистратора под зеркалом.

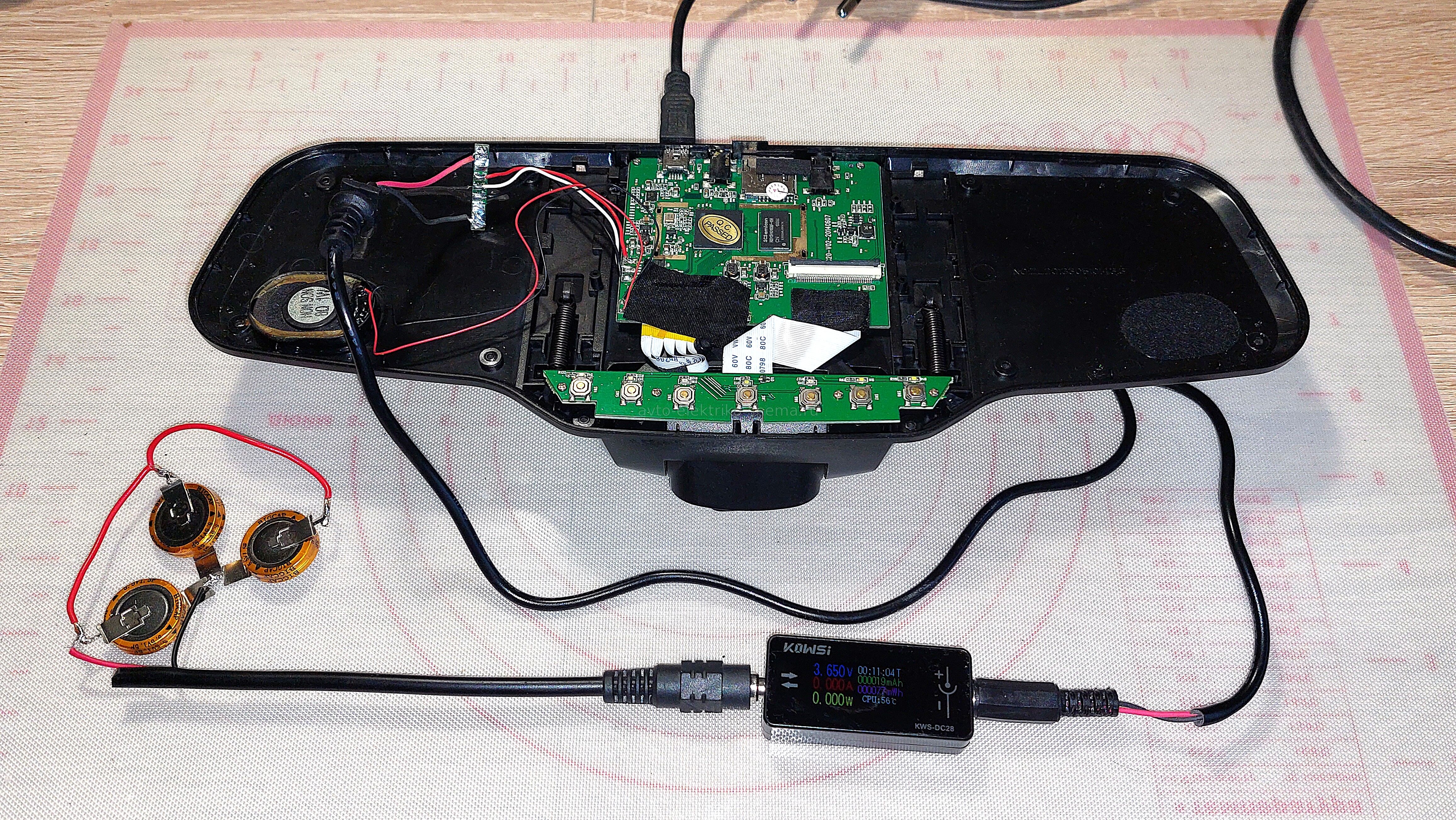

Сначала попробовал 1 конденсатор на 5,5 В, ёмкостью 1,5 фарада, с ним регистратор даже не смог включиться, видать заряд был меньше чем потребление. Затем подключил 3 штуки параллельно и с ними уже регистратор начал работать, но при отключении от сети их хватило на 4 секунды, скорее всего не успеет сохранить видеозапись, да и быстро сядут в момент ожидания для сохранения даты и времени.
Потом добавил параллельно ещё 6 и суммарная ёмкость получается 13,5 фарад. В момент первого включения, пока конденсаторы не имеют заряда, видеорегистратор несколько минут не мог запуститься и только после достижении примерно 3 вольт на конденсаторах всё начало работать. Большее количество уже не поместить в корпус, поэтому оставляю такое количество и размещаю их в корпусе.

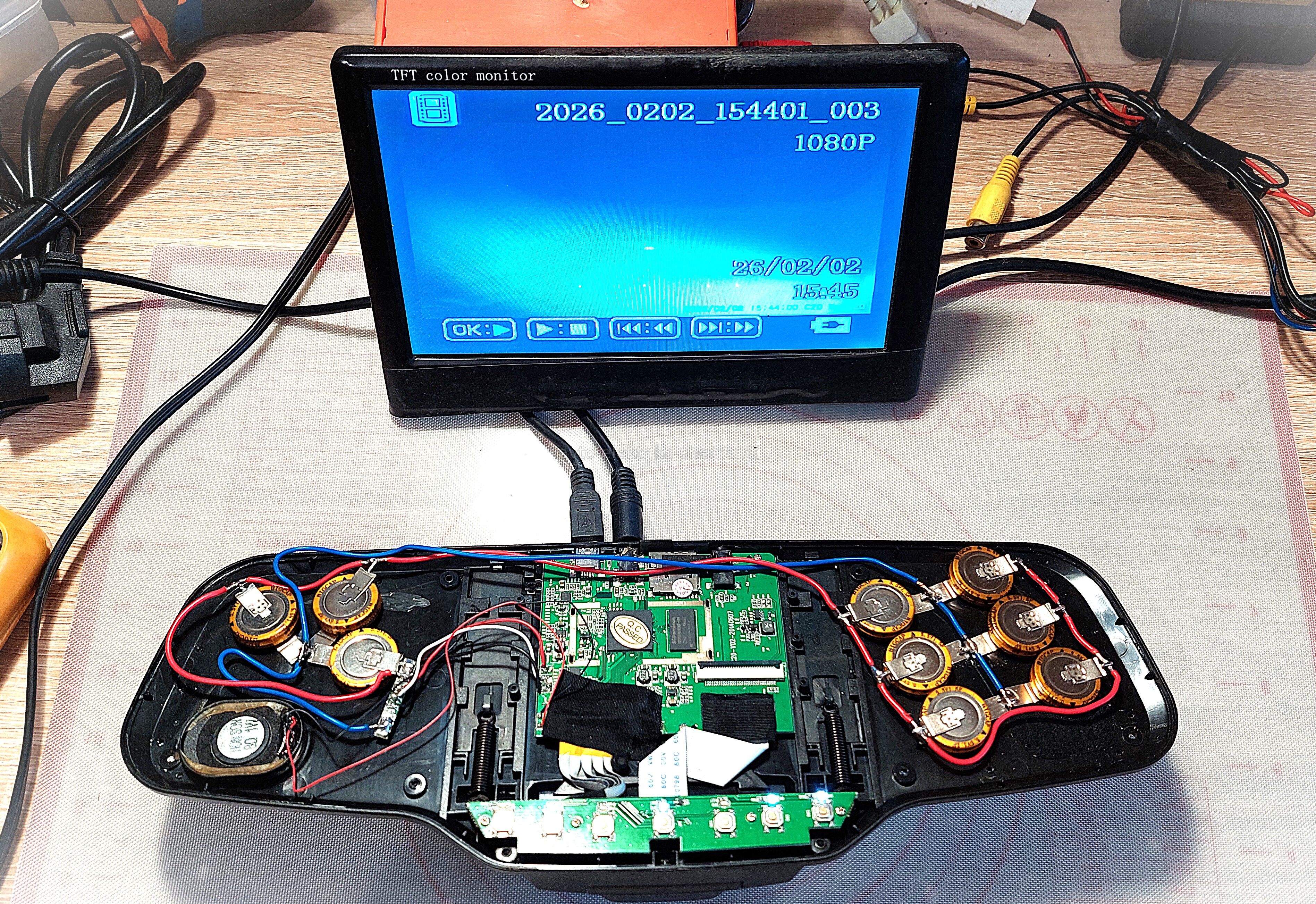

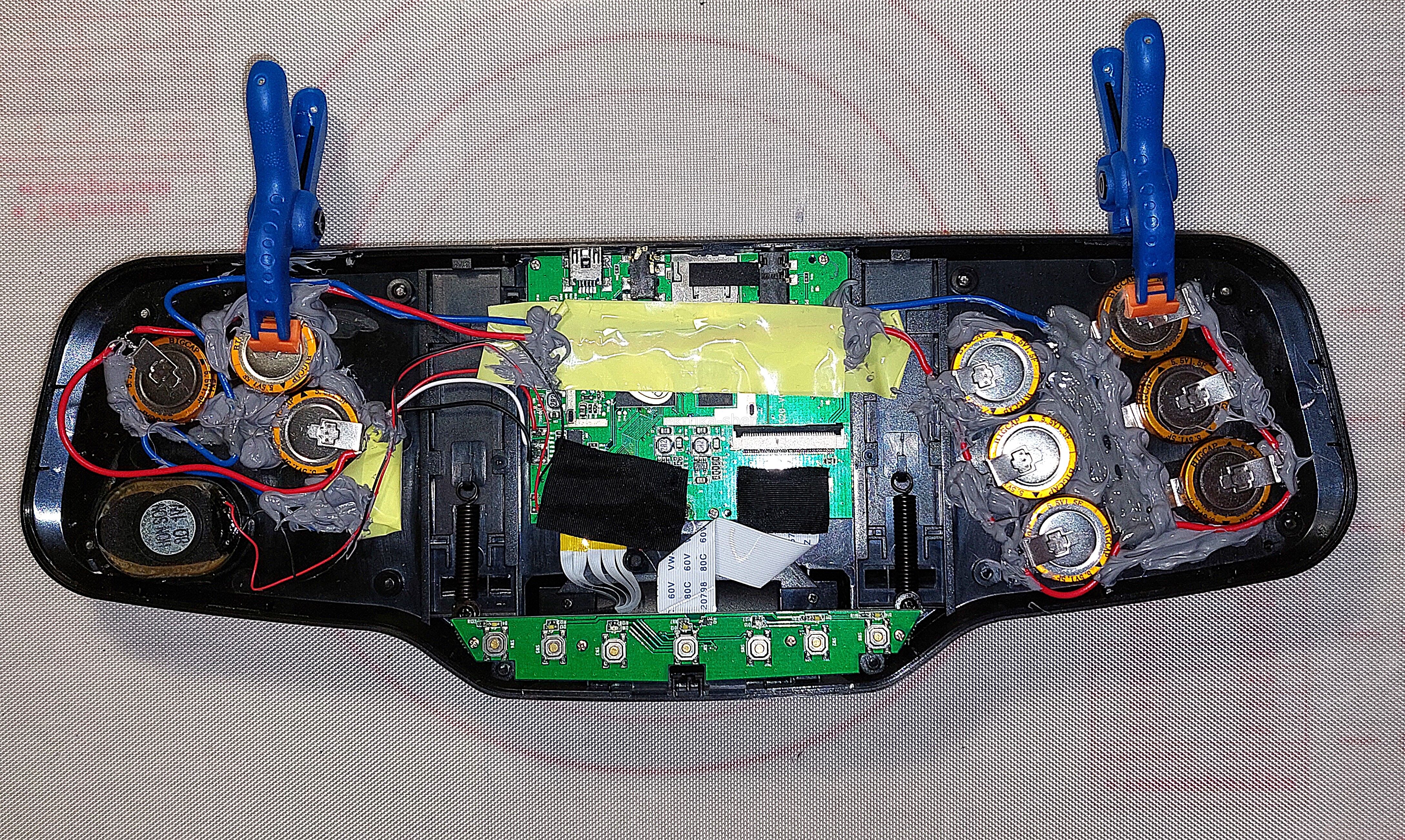

Для временного тестирования подключил внешний экран к AV выходу, чтобы было удобно замерять напряжение. Установил дату и время, потом спустя полтора суток измерил напряжение на суперконденсаторах оно было около 3 вольт, включил в сеть и видеорегистратор помнил всё. Затем включил запись видео и через несколько секунд отключил сеть, нашёл этот видеоролик в памяти, значит хватает ёмкости для сохранения. У некоторых видеорегистраторов есть встроенная или внешняя GPS антенна, которая по идее может передавать в видеорегистратор не только координаты и скорость, а так же время с датой, по ним происходит синхронизация и тогда не нужно самому каждый раз настраивать их если сядут конденсаторы. В моём регистраторе тоже есть разъём для подключения GPS антенны, только на момент тестов у меня её не оказалось. Считаю что такой вариант ремонта можно использовать. Осталось только приклеить суперконденсаторы на герметик и собрать корпус. Смотрите так же видеоролик по ремонту этого регистратора, в комментариях к ролику напишите, если знаете, какая модель видеорегистратора вводит сама время и дату по GPS, это поможет другим выбрать для покупки хорошую модель.
