Схемы подключения датчиков движения
Схема 1. Подключение датчика движения к прожектору
Собрал подборку схем подключения силовых датчиков движения к прожекторам, такие датчики имеют встроенные реле, выдерживающие нагрузку осветительных приборов. Начнём с самой простой схемы 1. На ней управляет прожектором только датчик движения, это стандартная схема.
Схема 2. Подключение датчика движения с выключателем
Схема 2 имеет выключатель, который позволяет включить прожектор на неограниченное время, как с обычным выключателем света. Выключатель соединяет силовые контакты реле встроенного в датчик движения.

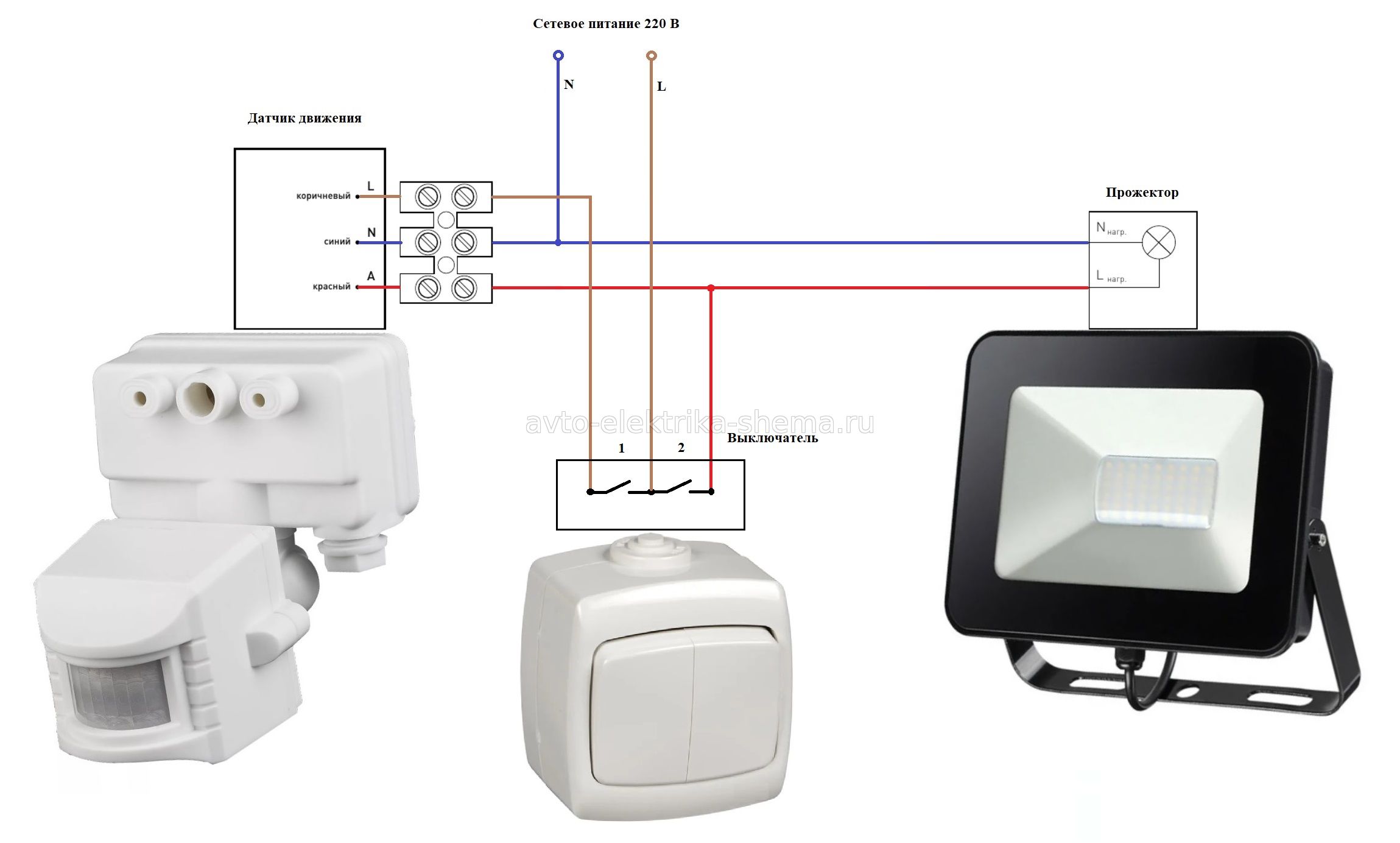

Схема 3. Подключение датчика движения с двойным выключателем
Схема 3 с двойным выключателем позволяет отключать датчик движения если он не требуется или например нужно заменить прожектор, что позволяет обезопасить процедуру замены от возможного включения датчика.
Схема 4. Подключение двух датчиков движения с выключателем
На схеме 4 показан вариант с двумя датчиками движения и выключателем. Такая схема используется например для освещения на углу дома, где светильник имеет круговое освещение или направлен с другого ракурса, освещая большую площадь, а датчики находятся с двух сторон дома.
Схема 5. Подключение двух датчиков движения с двойным выключателем
Схема 5 с двойным выключателем выполняет туже функцию как схема 3, только с двумя датчиками движения как на схеме 4.
Схема 6. Подключение wi-fi реле к датчику движения
Схема 6 с wi-fi реле позволяет включать свет при помощи смартфона с различными сценариями. Возможно реализовать при наличии интернета с wi-fi роутером в зоне действия реле.
Схема 7. Подключение wi-fi реле на 4 канала к датчику движения
Схема 7 это развитие схемы 3 с многоканальным wi-fi реле, где первый выход реле это клавиша 1, а второй соответственно клавиша 2.
Схема 8. Подключение wi-fi реле на 4 канала к датчикам движения
Схема 8 позволяет управлять дистанционно с различными сценариями тремя прожекторами с датчиками движения. Выход К1 wi-fi реле запитывает все датчики движения, а выходы К2, К3, К4 управляют самими прожекторами по отдельности.
Пример схемы подключения 4 контактного wi-fi реле
На фото выше показан пример подключения схемы 8 плюс розетка для двух камер видеонаблюдения. Все элементы помещены в металлический щиток и цепи питания защищены автоматами на требуемый ток с небольшим запасом. При помощи специального приложения сделал расписание включения прожекторов, которые имитируют присутствие человека на даче. Наличие камер видеонаблюдения дополняют систему умного дома. Например при срабатывании датчика движения включается свет, а камера присылает цветную фотографию увиденного в зоне обзора. Можно включить весь свет вокруг дома и посмотреть в камеры. Вариантов подключения элементов умного дома много, но об этом уже в другой статье.
