Схема подключения мультируля на Хёндай Элантра 4

Схема подключения мультируля на Хёндай Элантра 4

При замене штатной магнитолы Хёндай Элантра 4 (до 2010 г.в.) на андроид магнитолу, у многих возникает проблема подключения мультируля, так как в разъёме андроид магнитолы два выхода Ключ 1 и Ключ 2. Рассмотрим схему самого пятикнопочного мультируля (см. схему на картинке выше руля). Если подключить мультиметр в разъём mini iso к зелёному и чёрному проводу за магнитолой в режиме измерения сопротивления в 20 кОм, то нажимая на каждую кнопку мультиметр будет показывать разное сопротивление. Из разъёма андроид магнитолы выходят два провода KEY1 и KEY2, нам нужен только один из них, любой. На этих проводах появляется опорное напряжение между массой, при подключенной схеме с кнопками руля, нажатия на них будут менять это опорное напряжение. В меню магнитолы настраиваете кнопки руля, задавая им нужные вам функции, теоретически (не пробовал) можно наверно добавить ещё функцию если одновременно нажать две какие нибудь кнопки. Ниже показаны разъёмы и их описание для андроид магнитол, на более свежих моделях могут отличаться с появлением новых функций (например гнездо антенны сим-карты 4G).

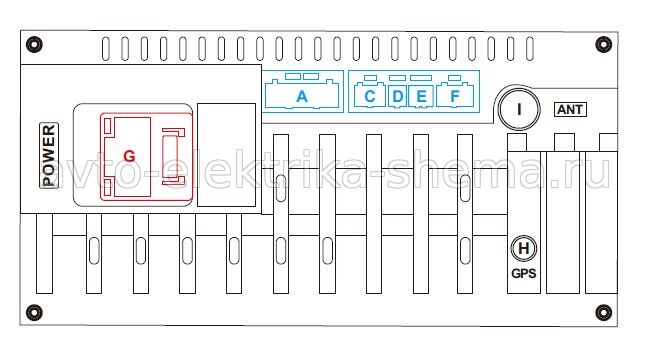

разъёмы андройд магнитолы

A: Аудио/видео разъём; C: разъем CANBUS; D:USB(4 PIN); E:USB(6 PIN); F: обратный видео выход; G: главный кабель питания; H:GPS; I: Radio.

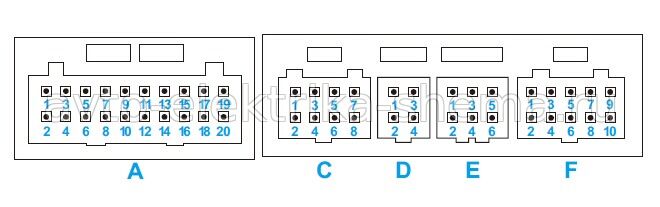

разъёмы A,C,D,E,Fjpg

A: A1: AMP_POW (управление усилителем); A2: GND (RCA_FL / RCA_FR); A3: AUXIN_R (вход правого канала); A4: RCA_FL (левый передний аудиовыход); A5: AUXIN_L (вход левого канала); A6: RCA_FR (правый передний аудиовыход); A7: NC (не используется); A8: GND (AUX IN_L / AUXIN_R); A9: NC (не используется); A10: GND (CVBS_IN2);A11: NC (не используется); A12: заземление (CVBS_IN1 / CVBS_OUT); A13: NC (не используется); A14: NC (не используется); A15: NC (не используется); A16: выход SUB для сабвуфера; A17: видео вход CVBS_IN2 2; A18: видео вход CVBS_IN1 1; A19: микрофон MIC -; A20: микрофон + микрофон +.

C: C1: GND (AUX IN_L/AUXIN_R); C2: POW_12V; C3: AUX2_L; C4: AUX2_R; C5: KEY_RST; C6: IPOD_DET; C7: CAN_TXD(CANBUS); C8: CAN_TXD(CANBUS).

D: D1: USB_5V; D2: USB_DP0 USB0; D3: GND USB;D4: USB_DN0 USB0.

E: E1: USB_5V; E2: USB_DP1 USB1; E3: GND USB; E4: USB_DN1 USB1; E5: USB_DN2 USB2; E6: USB_DP2 USB2.

F: F1: TXD_TPMS OBD; F2: NC (не используется); F3: RXD_TPMS OBD; F4: GND; F5: POW_5V (TPMS); F6: CAM_CVBS (обратное изображение); F7: CAM_12V (обратное изображение); F8: CVBS_GND (обратное изображение); F9: PARK_IN (обнаружение ручного тормоза); F10: GND.

Основной разъём G

G (основной разъём питания и подключения динамиков): G1: GND; G2: B + 12V; G3: ACC + 12 В; G4: ILL (Автомобильные фары); G5: обратное обнаружение; G6: KEY2; G7: KEY1; G8: автоматический источник питания антенны; G9: FR- (динамик спереди справа); G10: RL- (задний левый динамик); G11: FR + (динамик спереди справа); G12: RL + (задний левый динамик); G13: FL + (динамик передний левый); G14: RR + (правый задний динамик); G15: FL + (динамик передний левый); G16: RR- (задний правый динамик).

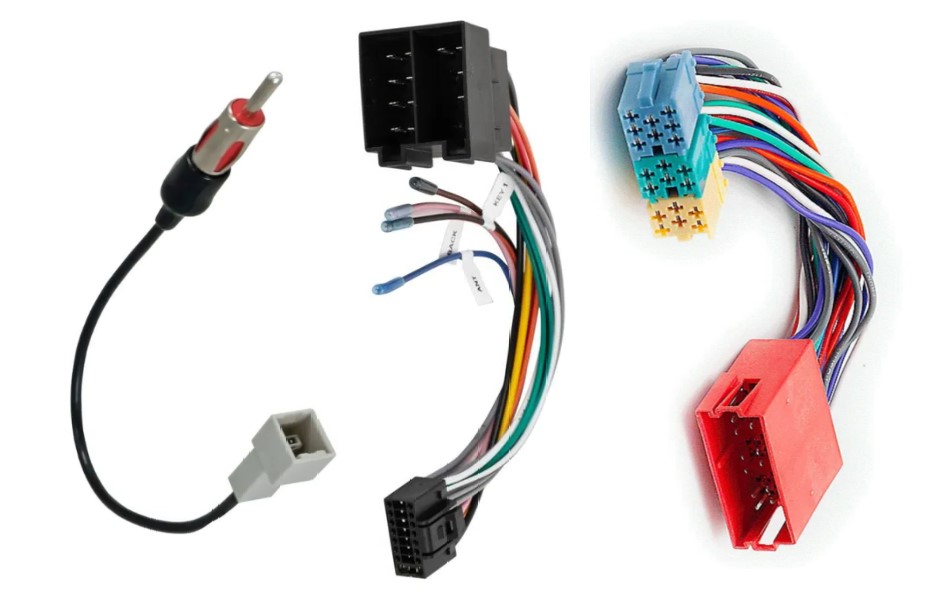

переходники

Так же для самой магнитолы могут понадобится дополнительные переходники с mini iso, если в комплекте при покупке будут другие.
