Рассмотрим устройство переключателя корректора фар 2192-3709590. Разбирается он легко, держится на трёх защёлках. Разъём для него подходит от кнопки стеклоподъёмника автомобиля Лада Приора или от выключателя аварийной сигнализации Лада Калина 2. Плата состоит из скользящих контактов на 6 положений и делителя напряжений из 9 сопротивлений.

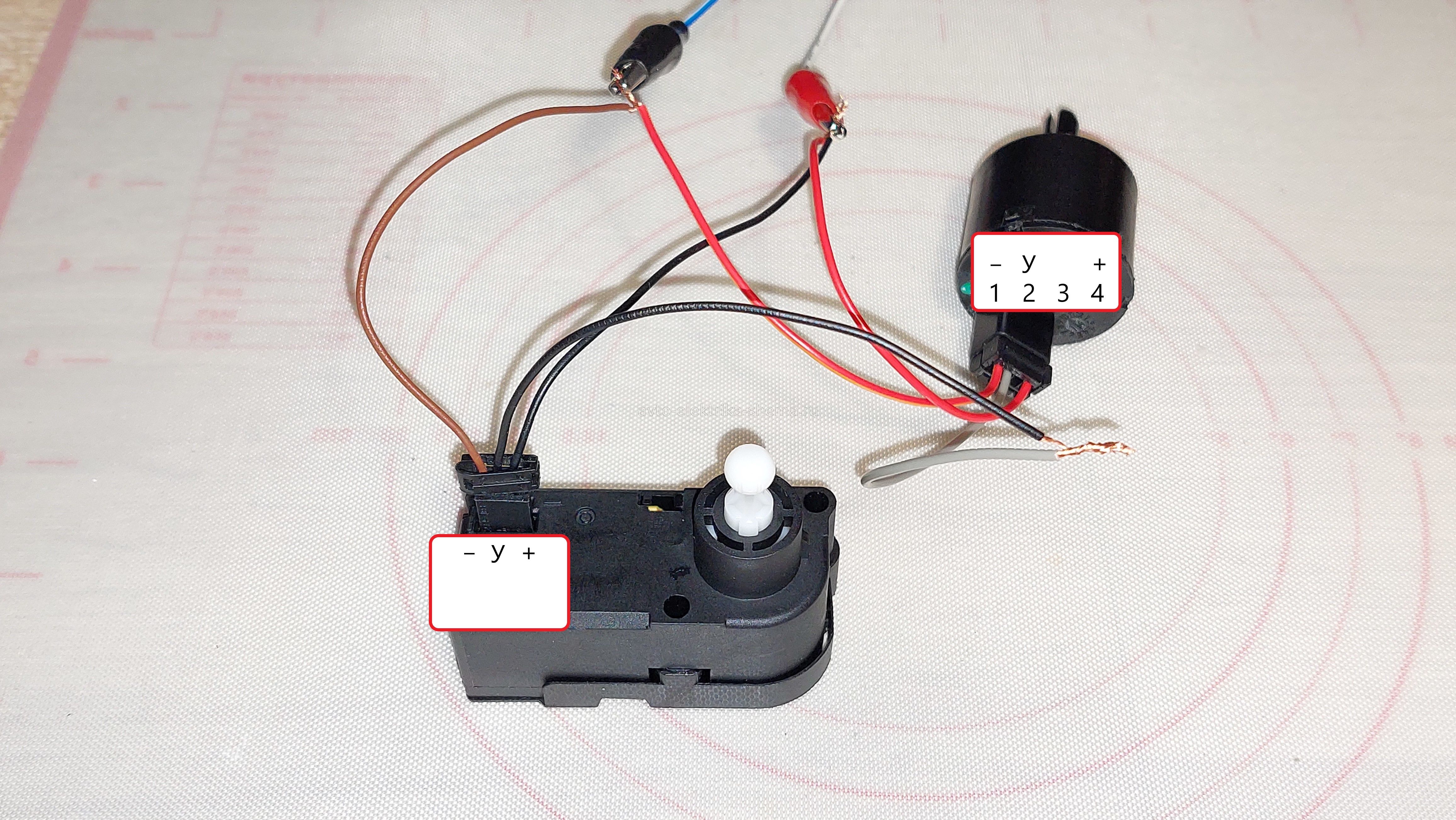

Для подключения к корректору фар в разъёме используются три контакта. Контакт под номером 3 отсутствует. Первый контакт - масса, второй - управляющий, четвёртый - плюс 12 вольт. Смотрите видеоролик практического испытания этой схемы.
Далее составим таблицу сопротивлений и вылета штока у китайского корректора фар (артикул 0307853303) при напряжении источника питания 12,5 вольт. Корректор не очень качественный, иногда не двигается с нулевого положения на первое по механической части, так что замеры могут отличаться в сравнении с оригинальным Бош. R1 - сопротивление между контактами 1 и 2, R2 - сопротивление между 2 и 4, R3 - сопротивление между 1 и 4 (сумма всех сопротивлений).
| Номер положения переключателя | Вылет штока корректора (мм) | Напряжение между 1 и 2 (В) | R1(кОм) | R2(кОм) | R3 (кОм) |
| 0 | 19,8 | 1,79 | 1,06 | 4,55 | 4,67 |
| 1 | 18,7 | 3,13 | 1,55 | 4,07 | 4,67 |
| 2 | 18,8 | 4,44 | 2,03 | 3,58 | 4,67 |
| 3 | 17,8 | 5,73 | 2,52 | 3,01 | 4,67 |
| 4 | 17 | 7 | 3 | 2,61 | 4,67 |
| 5 | 16,2 | 8,23 | 3,48 | 2,14 | 4,67 |
| 6 | 15,5 | 9,46 | 3,95 | 1,67 | 4,67 |
Полный ход штока корректора с этим переключателем получился 4,25 мм.
