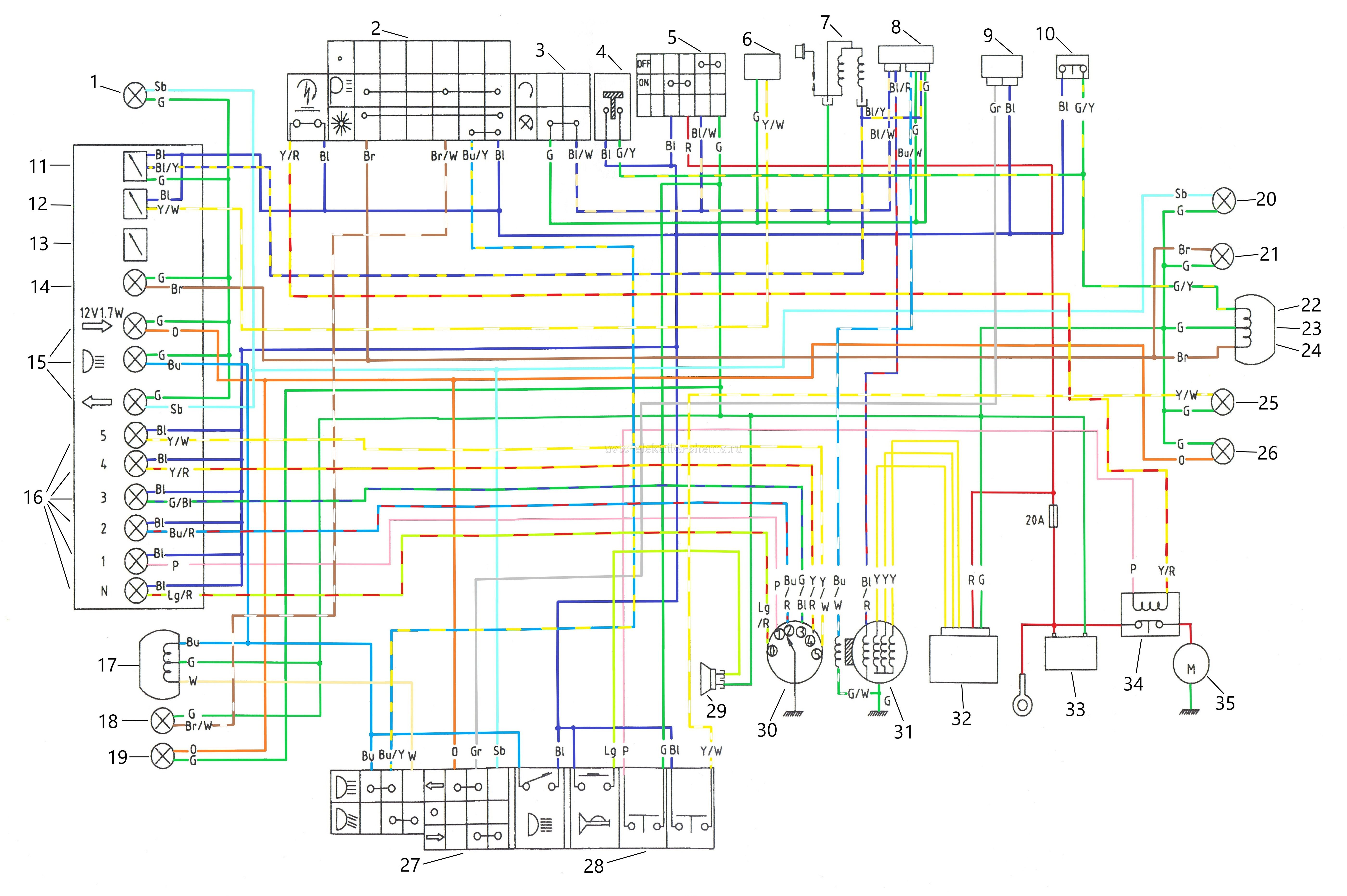

Схема электрооборудования трицикла (Motorcycle 150ZH, 175ZH, 200ZH): 1 - передний правый указатель поворота; 2 - выключатель освещения; 3 - аварийный выключатель; 4 - концевой выключатель рычага тормоза на руле для лампы стоп-сигнала; 5 - выключатель зажигания; 6 - датчик топлива; 7 - катушка зажигания; 8 - коммутатор (AC-CDI); 9 - реле указателей поворота; 10 - концевой выключатель педали заднего тормоза для лампы стоп-сигнала; 11 - тахометр; 12 - индикация уровня топлива; 13 - одометр; 14 - подсветка приборов (12В 3Вт); 15 - индикация работы указателей поворота и лампы дальнего света фары; 16 - индикация переключателя передач; 17 - фара (12В 35ВТ/35ВТ); 18 - лампа переднего габарита (12В 3Вт; 19 - лампа переднего левого указателя поворота; 20 - лампа заднего правого указателя поворота (12В 10Вт); 21 - противотуманная лампа (12В 5Вт); 22 - лампа стоп-сигнала (12В 21Вт); 23 - задний фонарь; 24 - лампа заднего габарита (12В 5Вт); 25 - лампа заднего хода (12В 5Вт); 26 - лампа заднего левого указателя поворота (12В 10Вт); 27 - переключатель ближнего и дальнего света на руле; 28 - кнопки включения звукового сигнала и реле стартёра на рукоятке выключателя сцепления; 29 - звуковой сигнал; 30 - переключатель индикации передач на КПП; 31 - магнето; 32 - выпрямитель; 33 - аккумуляторная батарея 12В 12Ач; 34 - реле стартёра; 35 - стартёр.
