Схема электрооборудования Hyundai Elantra 4

1 Система управления двигателем: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - топливный модуль; 4 - электронный блок управления двигателем; 5 - диагностический датчик концентрации кислорода; 6 - управляющий датчик концентрации кислорода; 7 - электромагнитный клапан системы улавливания паров топлива; 8 - датчик положения распределительного вала.

2 Система управления двигателем: 1 - блок реле и предохранителей в моторном отсеке; 2 - катушка зажигания; 3 - электронный блок управления двигателем; 4 - регулятор холостого хода; 5 - электромагнитный клапан изменения фаз в системе газораспределения; 6 - форсунка.

3 Система управления двигателем: 1 - датчик абсолютного давления во впускной трубе; 2 - датчик положения дроссельной заслонки; 3 - блок реле и предохранителей в салоне автомобиля; 4 - комбинация приборов; 5 - модуль иммобилизатора; б - электронный блок управления двигателем.

4 Система управления двигателем: 1 - комбинация приборов; 2 - датчик температуры охлаждающей жидкости; 3 - датчик давления в системе кондиционирования; 4 - датчик положения коленчатого вала; 5 - электронный блок управления двигателем; б - контроллер управления системой стабилизации движения (ESP); 7 - электронный блок управления дополнительной системой пассивной безопасности (ABS); 8 - датчик вращения правого переднего колеса; 9 - датчик детонации.

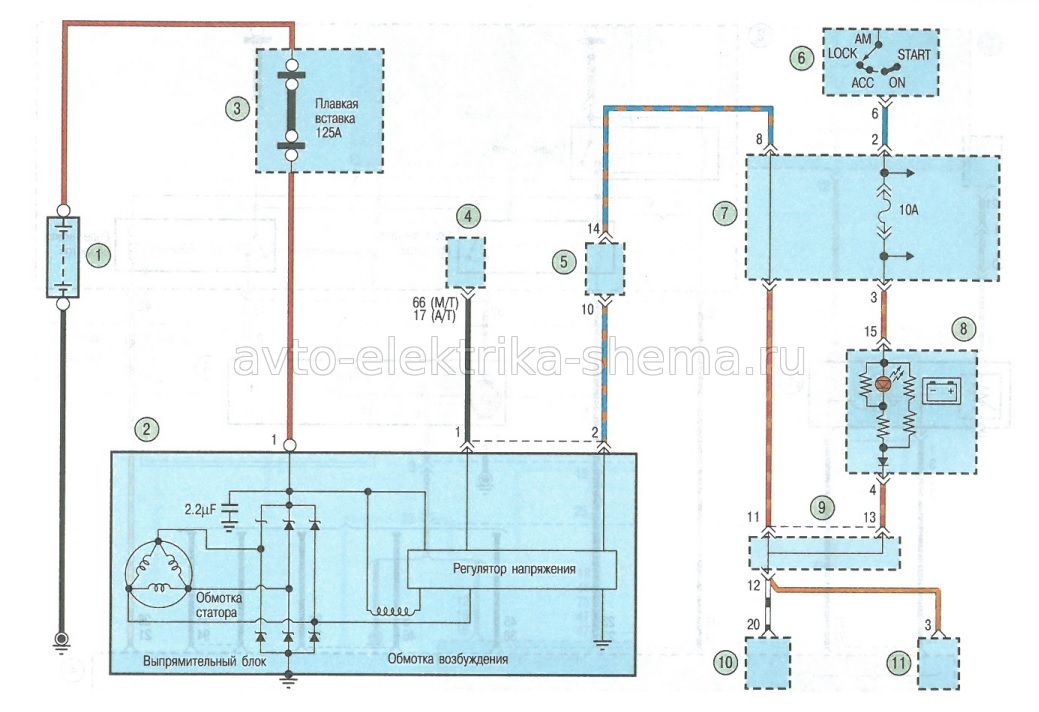

Система зарядки двигателя: 1 - аккумуляторная батарея; 2 - генератор; 3, 5 - блок реле и предохранителей в моторном отсеке; 4 - электронный блок управления двигателем; б - выключатель (замок) зажигания; 7 - блок реле и предохранителей в салоне автомобиля; 8 - резистор; 9 - комбинация приборов; 10 - блок управления электрооборудованием салона (ВСМ); 11 - сигнализаторы непристегнутых ремней безопасности задних пассажиров.

Система пуска двигателя: 1 - аккумуляторная батарея; 2 - блок реле и предохранителей в моторном отсеке; 3 - выключатель (замок) зажигания; 4 - блок реле и предохранителей в салоне автомобиля; 5 - модуль управления зажиганием; 6 - блок управления электрооборудованием салона (ВСМ); 7 - селектор автоматической коробки передач; 8 - блокировка пуска двигателя при ненажатой педали сцепления (если установлена); 9 - стартер.

Система охлаждения двигателя: 1 - датчик температуры охлаждающей жидкости; 2 - блок реле и предохранителей в моторном отсеке; 3 - электровентилятор системы охлаждения двигателя; 4 - электронный блок управления двигателем.

Иммобилизатор: 1 - антенный блок иммобилизатора; 2 - блок реле и предохранителей в моторном отсеке; 3 - блок реле и предохранителей в салоне автомобиля; 4 - модуль иммобилизатора; 5 - комбинация приборов; б - электронный блок управления двигателем.

Диагностический разъем: 1 - блок реле и предохранителей в салоне автомобиля; 2 - диагностический разъем в салоне автомобиля; 3 - универсальный диагностический разъем в моторном отсеке.

Лампы головного света: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - лампы ближнего и дальнего света правой фары; 4 - комбинация приборов; 5 - лампы ближнего и дальнего света левой фары; 6 - подрулевой переключатель наружного освещения и указателей поворота.

Электрокорректор света фар: 1 - блок реле и предохранителей в салоне автомобиля; 2 - блок реле и предохранителей в моторном отсеке; 3 - регулятор электрокорректора света фар; 4 - электрокорректор левый; 5 - электрокорректор правый.

Лампы стоп-сигнала: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - комбинация приборов; 4 - модуль контроля работы ламп стоп-сигнала; 5 - правый задний комбинированный фонарь; 6 - левый задний комбинированный фонарь; 7 - дополнительный стоп-сигнал; 8 - гидро электронный модуль ABS; 9 - модуль управления системой ESP; 10 - модуль контроля включения блокировки руля; 11 - блок системы круиз-контроля (при наличии); 12 - выключатель стоп-сигнала.

Противотуманные фары и задние противотуманные фонари: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок реле и предохранителей в салоне автомобиля; 3 - модуль управления зажиганием; 4 - лампы задних противотуманных фонарей; 5 - левый задний комбинированный фонарь; б - правый задний комбинированный фонарь; 7 - подрулевой переключатель наружного освещения и указателей поворота; 8 - комбинация приборов; 9 - левая передняя противотуманная фара; 10 - правая передняя противотуманная фара.

Система стеклоочистителя и стеклоомывателя ветрового окна с датчиком дождя: 1 - электронасос омывателя; 2 - блок реле и предохранителей в салоне автомобиля; 3 - блок реле и предохранителей в моторном отсеке; 4 - модуль управления зажиганием; 5 - моторедуктор переднего стеклоочистителя; 6 - датчик дождя; 7 - подрулевой переключатель очистителя и омывателя ветрового окна и окна двери задка.

Система стеклоочистителя и омывателя ветрового стекла без датчика дождя: 1 - электронасос омывателя; 2 - блок реле и предохранителей в салоне автомобиля; 3 - блок реле и предохранителей в моторном отсеке; 4 - моторедуктор переднего стеклоочистителя; 5 - подрулевой переключатель стеклоочистителя и стеклоомывателя ветрового окна и окна двери задка

Привод замка двери задка: 1 - блок реле и предохранителей в салоне автомобиля; 2 - модуль управления зажиганием; 3 - блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным электродвигателем привода стеклоподъемников); 4 - блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей; 5 - привод замка двери задка.

Система стеклоочистителя и стеклоомывателя окна двери задка: 1 - блок реле и предохранителей в салоне автомобиля; 2 - электронасос омывателя; 3 - подрулевой переключатель очистителя и омывателя ветрового окна и окна двери задка; 4 - блок управления задним стеклоочистителем; 5 - моторедуктор заднего стеклоочистителя.

Привод замков дверей: 1 - привод замка двери водителя; 2 - привод замка двери переднего пассажира; 3 - привод замка левой задней двери; 4 - привод замка правой задней двери.

Электростеклоподъемник двери водителя (с интеллектуальным модулем приводов стеклоподъемников): 1 - блок реле и предохранителей в моторном отсеке; 2 - блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем привода стеклоподъемников); 3 - интеллектуальный модуль привода стеклоподъемника двери водителя; 4 - блок реле и предохранителей в салоне автомобиля.

Электростеклоподъемники задних дверей (с интеллектуальным модулем приводов стеклоподъемников): 1 - блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников); 2 - интеллектуальный модуль привода стеклоподъемника правой задней двери; 3 - клавиша управления электростеклоподъемником правой задней двери; 4 - клавиша управления электростеклоподъемником левой задней двери; 5 - интеллектуальный модуль привода стеклоподъемника левой задней двери.

Электростеклоподъемник передней пассажирской двери (с интеллектуальным модулем приводов стеклоподъемников): 1 - интеллектуальный модуль привода стеклоподъемника передней пассажирской двери; 2 - блок управления стеклоподъемниками, зеркалами заднего вида и блокировкой замков дверей (с интеллектуальным модулем приводов стеклоподъемников); 3 - клавиша управления электростеклоподъемником передней пассажирской двери.

1 Аудиосистема: 1 - антенна; 2 - блок реле и предохранителей в салоне автомобиля; 3 - усилитель; 4 - головное устройство аудиосистемы; 5 - блок подключения мультимедийных устройств; 6 - блок управления аудиосистемой на рулевом колесе.

2 Аудиосистема: 1 - левый передний высокочастотный динамик; 2 - динамик, расположенный в обивке двери водителя; 3 - правый передний высокочастотный динамик; 4 - динамик, расположенный в обивке двери переднего пассажира; 5 - динамик, расположенный в обивке правой задней двери; б - динамик, расположенный в обивке левой задней двери; 7 - усилитель.

Звуковой сигнал: 1 - блок реле и предохранителей в моторном отсеке; 2 - сигнал высокого тона; 3 - сигнал низкого тона; 4 - контактное кольцо подушки безопасности; 5 - клавиша включения звукового сигнала.
