Схема электрооборудования Газель Некст

Схема наружного освещения Газель Некст

Схема наружного освещения: 1 - противотуманная фара правая; 2 - фара правая; 3 - повторитель поворота правый; 4 - блок реле и предохранителей под капотом; 5 - фонарь контурный передний; 6 - разъём соединяющий жут 25 по кабине со жгутом 38 по крыше; 7 - выключатель сигнала торможения; 8 - разъём (чёрного цвета) соединения жгута 25 по кабине со жгутом 229 по панели; 9 - разъём (серого цвета) соединения жгута 25 по кабине со жгутом 229 по панели; 10 - разъём соединяющий жут 25 по кабине со жгутом 30 по раме; 11 - выключатель света заднего хода; 12 - фонари боковые габаритные; 13 - комбинация приборов; 14 - блок реле и предохранителей в салоне; 15 - модуль управления светотехникой; 16 - переключатель указателей поворота и света фар; 17 - фонарь задний правый; 18 - фонари освещения номерного знака; 19 - фонарь задний левый; 20 - фара левая; 21 - противотуманная фара левая; 22 - повторитель поворота левый

Схема системы управления двигателем Газель Некст

Схема системы управления двигателем: 1 - аккумулятор; 2 - силовой блок предохранителей; 3 - реле нагревателя воздуха; 4 - генератор; 5 - блок предохранителей под капотом; 6 - нагреватель воздуха; 7 - комбинация приборов; 8 - модуль управления светом; 9 - подогреватель топлива; 10 - корпус топливного фильтра; 11 - датчик наличия воды; 12 - выключатель запрета регенерации сажевого фильтра; 13 - выключатель регенерации сажевого фильтра; 14 - колодка соединения жгута по кабине со жгутом по панели чёрного цвета; 15 - замок зажигания; 16 - блок управления двигателем; 17 - педальный модуль; 18 - стартёр; 19 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 20 - датчик сцепления; 21 - датчик торможения; 22 - колодка соединения жгута по кабине со жгутом по раме; 23 - датчик скорости; 24 - моторедуктор заслонки рециркуляции; 25 - датчик массового расхода воздуха; 26 - датчик давления и температуры наддувочного воздуха; 27 - датчик числа оборотов коленчатого вала; 28 - датчик числа оборотов распределительного вала; 29 - датчик температуры охлаждающей жидкости; 30 - блок предохранителей в салоне; 31 - датчик атмосферного давления; 32 - форсунка 1; 33 - форсунка 2; 34 - форсунка 3; 35 - форсунка 4; 36 - дозатор топливного насоса высокого давления; 37 - датчик высокого давления в рампе; 38 - датчик аварийного давления масла; 39 - колодка соединения жгута по кабине со жгутом по панели чёрного цвета; 40 - переключатель указателей поворота и света фар; 41 - электропривод клапана рециркуляции; 42 - реле блокировки дифференциала.

Схема управления стеклоподъёмниками и зеркалами с электроприводом и обогревом на Газель Некст

Схема управления стеклоподъёмниками и зеркалами с электроприводом и обогревом: 1 - зеркало левое; 2 - джойстик зеркал; 3 - переключатель стеклоподъёмников на водительской двери; 4 - переключатель стеклоподъёмника на пассажирской двери; 5 - зеркало правое; 6 - стеклоподъёмник водительской двери; 7, 8 - колодки соединения жгута по панели со жгутом левой двери; 9, 10 - колодки соединения жгута по панели со жгутом правой двери; 11 - стеклоподъёмник пассажирской двери; 12 - блок реле и предохранителей в салоне; 13 - выключатель обогрева зеркал; 14 - модуль управления светом.



Схема стеклоочистителей и стеклоомывателей на Газель Некст

Схема стеклоочистителей и стеклоомывателей: 1 - мотор стеклоочистителя; 2 - блок предохранителей под капотом; 3 - реле укладки щёток стеклоочистителя; 4 - переключатель стеклоочистителя; 5 - колодка соединения жгута по кабине со жгутом по панели чёрного цвета; 6 - блок предохранителей в салоне; 7 - электронасос стеклоомывателя; 8 - реле стеклоочистителя.

Схема подключения комбинации приборов на Газель Некст

Схема подключения комбинации приборов: 1 - датчик уровня тормозной жидкости; 2 - генератор; 3 - переключатель указателей поворота и света фар; 4 -комбинация приборов; 5 - блок управления ABS; 6 - блок предохранителей под капотом; 7 - модуль управления светом; 8 - датчик уровня топлива; 9 - датчик уровня охлаждающей жидкости; 10 - выключатель стояночного тормоза; 11 - блок управления двигателем; 12 - блок предохранителей в салоне; 13 - колодка соединения жгута по кабине со жгутом по панели чёрного цвета; 14 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 15 - колодка соединения жгута по кабине со жгутом по раме; 16 - колодка соединения жгута по кабине со жгутом по полу; 17 - блок управления замками дверей; 18 - реле управления блокировкой дифференциала.

Схема центрального замка и плафонов кабины на Газель Некст

Схема центрального замка и плафонов кабины: 1 - комбинация приборов; 2 - блок предохранителей в салоне; 3 - блок управления замками дверей; 4 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 5 - колодка соединения жгута по кабине со жгутом по крыше; 6 - плафон кабины; 7 - плафон второго ряда сидений; 8 - фонарь освещения подножки; 9 - колодка соединения жгута по панели со жгутом по полу; 10 - колодка соединения жгута по панели со жгутом в левой двери; 11 - актуатор двери водителя; 12 - колодка соединения жгута по панели со жгутом в правой двери; 13 - актуатор двери пассажира; 14 - колодка соединения жгута по полу со жгутом в задней двери; 15 - актуатор двери второго ряда сидений.

Схема соединений магнитолы и звуковых сигналов на Газель Некст

Схема соединений магнитолы и звуковых сигналов: 1 - реле звуковых сигналов; 2 - блок реле и предохранителей под капотом; 3 - модуль управления светом; 4 - магнитола; 5 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 6 - колодки соединения жгута по панели со жгутом правой двери; 7 - громкоговоритель правый; 8 - звуковой сигнал левый, 9 - звуковой сигнал правый; 10 - громкоговоритель левый; 11 - колодки соединения жгута по панели со жгутом левой двери; 12 - блок реле и предохранителей в салоне; 13 - многофункциональное  токо передающее  устройство; 14 - выключатель звукового сигнала; 15 - кнопка переключения каналов магнитолы; 16 - кнопка регулирования громкости магнитолы.

Схема блокируемого дифференциала на Газель Некст

Схема блокируемого дифференциала: 1 - комбинация приборов; 2 - модуль управления светом; 3 - реле включения дифференциала; 4 - блок предохранителей в салоне; 5 - выключатель дифференциала; 6 - реле управления дифференциалом; 7 - дифференциал; 8 - датчик скорости; 9 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 10 - колодка соединения жгута по кабине со жгутом по раме; 11 - колодка соединения жгута по кабине со жгутом по панели черного цвета;

Схема обогрева сиденья водителя на Газель Некст

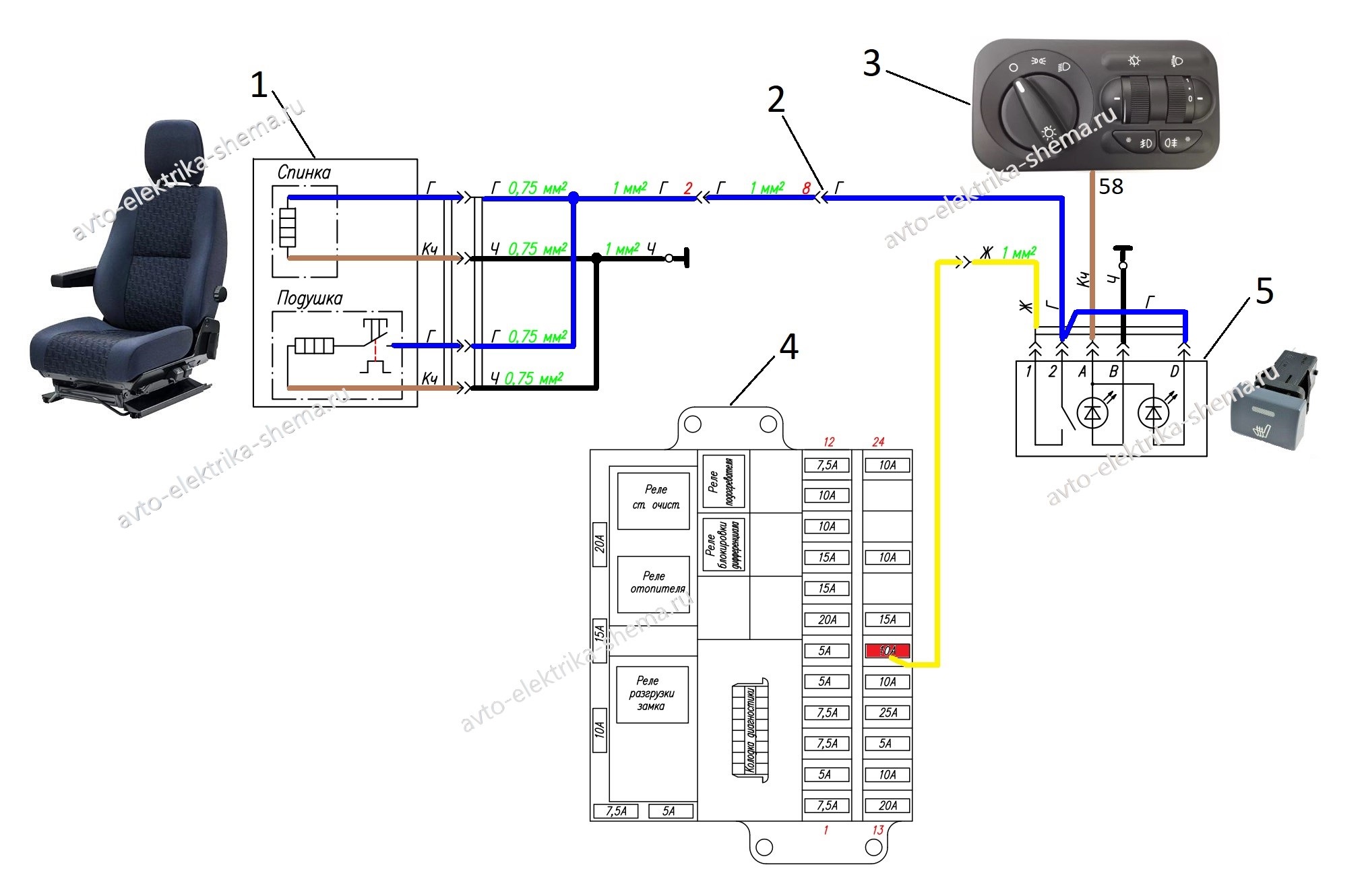

Схема обогрева сиденья водителя: 1 - обогреваемое сиденье водителя; 2 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 3 - модуль управления светом; 4 - блок предохранителей в салоне; 5 - выключатель обогрева сиденья водителя.
Схема системы отопления на Газель Некст

Схема системы отопления и кондиционирования: 1 - пульт отопителя; 2 - модуль управления светом; 3 - моторедуктор заслонки (ноги-грудь); 4 - моторедуктор заслонки (тепло-холод); 5 - датчик давления; 6 - блок предохранителей под капотом; 7 - реле компрессора; 8 - реле вентилятора; 9 - колодка соединения жгута по кабине со жгутом по панели серого цвета; 10 - моторедуктор заслонки рециркуляции; 11 - термостат; 12 - силовой блок предохранителей; 13 - реле отопителя; 14 - блок предохранителей в салоне; 15 - резистор; 16 - вентилятор; 17 - электрокран; 18 - блок управления двигателем; 19 - промежуточный разъём; 20 - муфта компрессора; 21 - электровентилятор.

Схема предпускового подогревателя, догревателя системы охлаждения на Газель Некст

Схема предпускового подогревателя, догревателя системы отопления: 1 - генератор; 2 - топливный насос; 3 - промежуточный разъём; 4 - догреватель; 5 - блок предохранителей под капотом; 6 - колодка соединения жгута по кабине со жгутом по панели чёрного цвета; 7 - модуль управления светом; 8 - электронасос; 9 - блок предохранителей в салоне; 10 - пульт управления; 11 - выключатель догревателя; 12 - реле включения догревателя; 13 - диагностический разъём.

Схема антиблокировочной системы тормозов ABS 9CE на Газель Некст

Схема антиблокировочной системы тормозов ABS 9CE: 1 - блок управления АБС; 2 - датчик скорости вращения заднего правого колеса; 3 - датчик скорости вращения переднего переднего правого колеса; 4 - датчик скорости вращения переднего левого колеса; 5 - датчик скорости вращения заднего левого колеса; 6 - блок предохранителей в салоне; 7 - выключатель торможения; 8 - комбинация приборов (контакт 5 - сигнализатор неисправности ABS, контакт 13 - сигнализатор неисправности электронного регулятора тормозных сил EBD); 9 - блок предохранителей под капотом.
