Схема электрооборудования Chevrolet Aveo 1,5 L

Антиблокировочная система тормозов

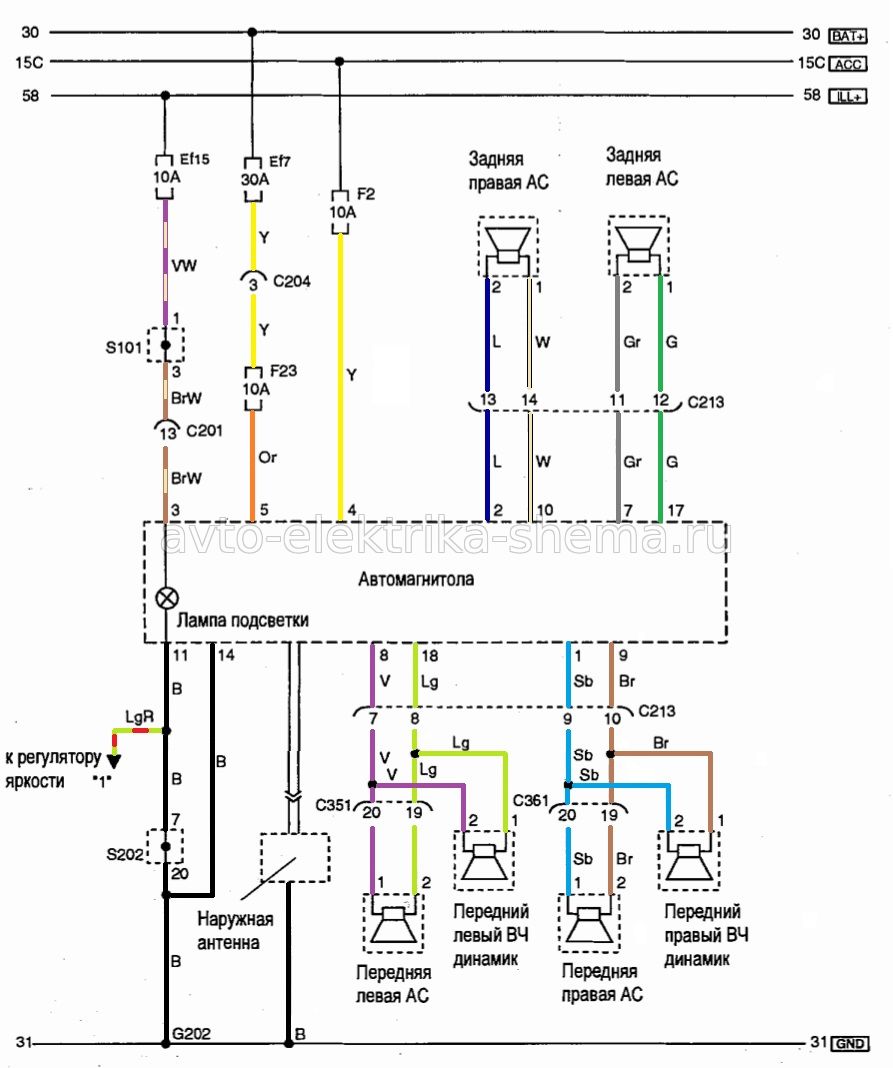

Аудиосистема

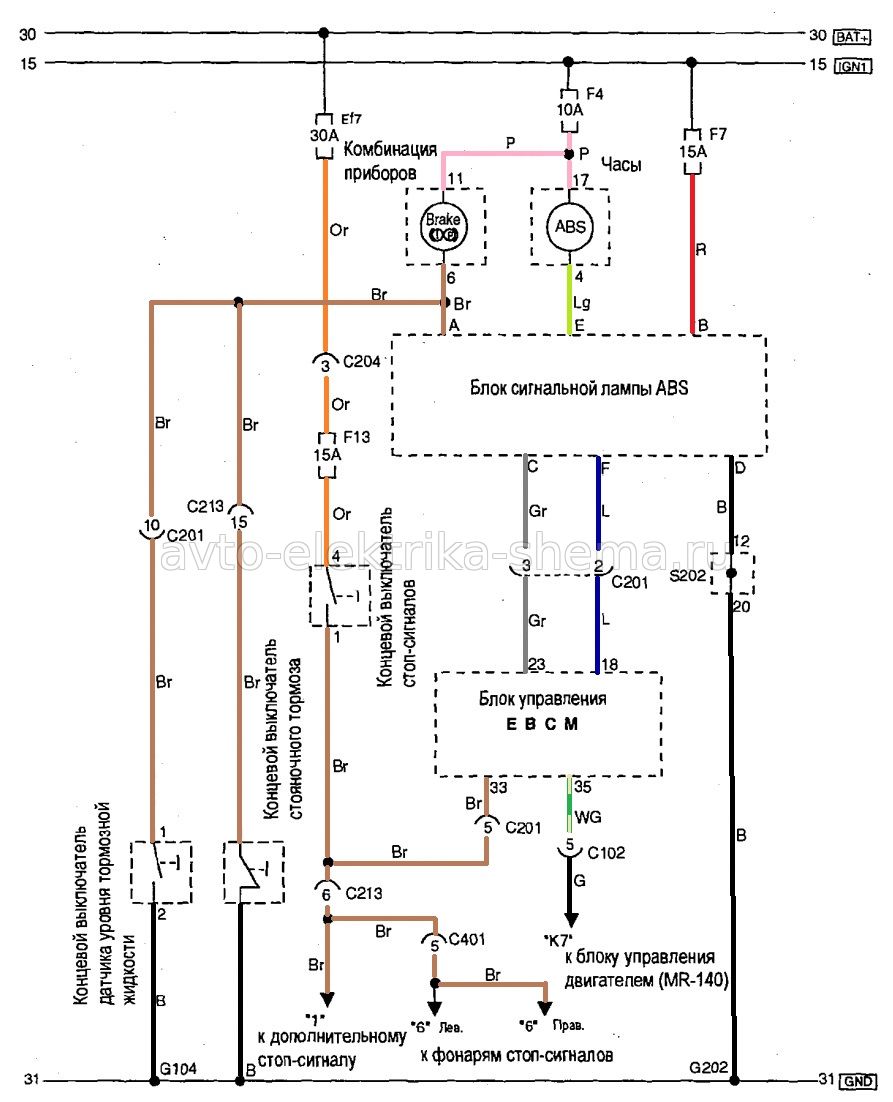

Блок сигнальных ламп АБС и стояночного тормоза, концевые выключатели

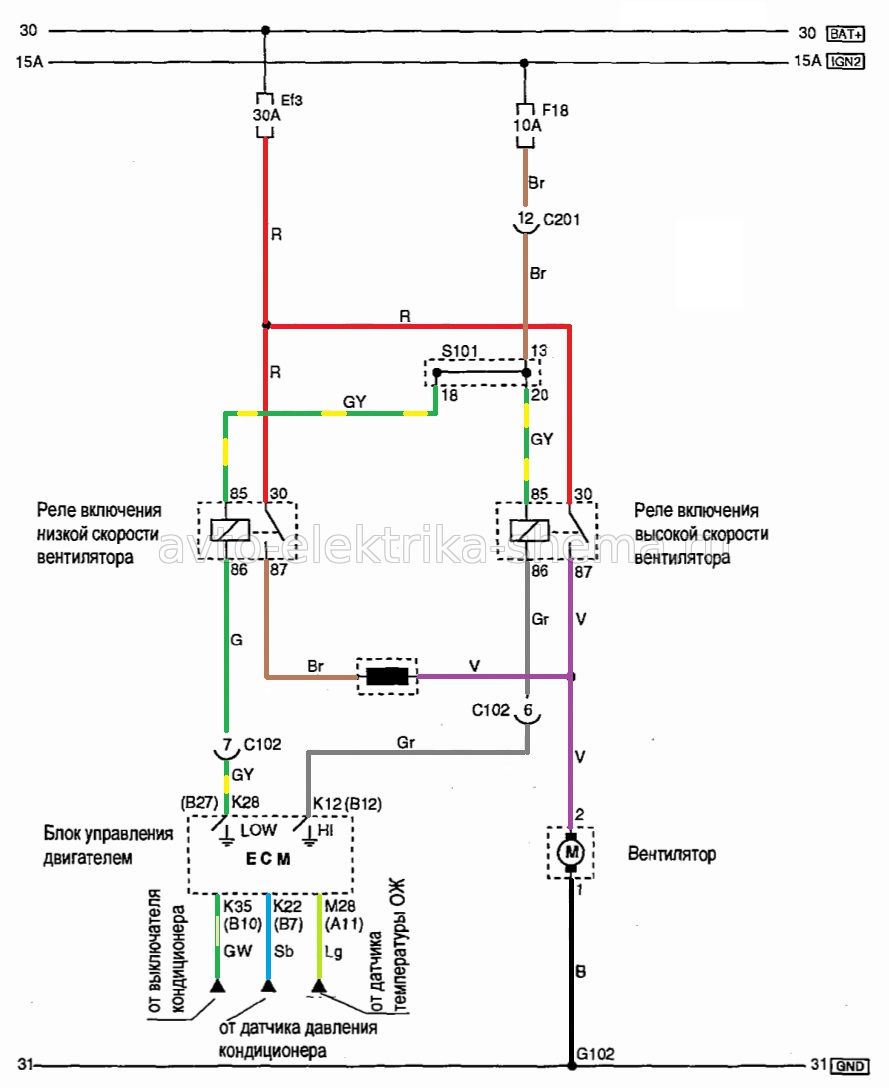

Вентилятор системы охлаждения

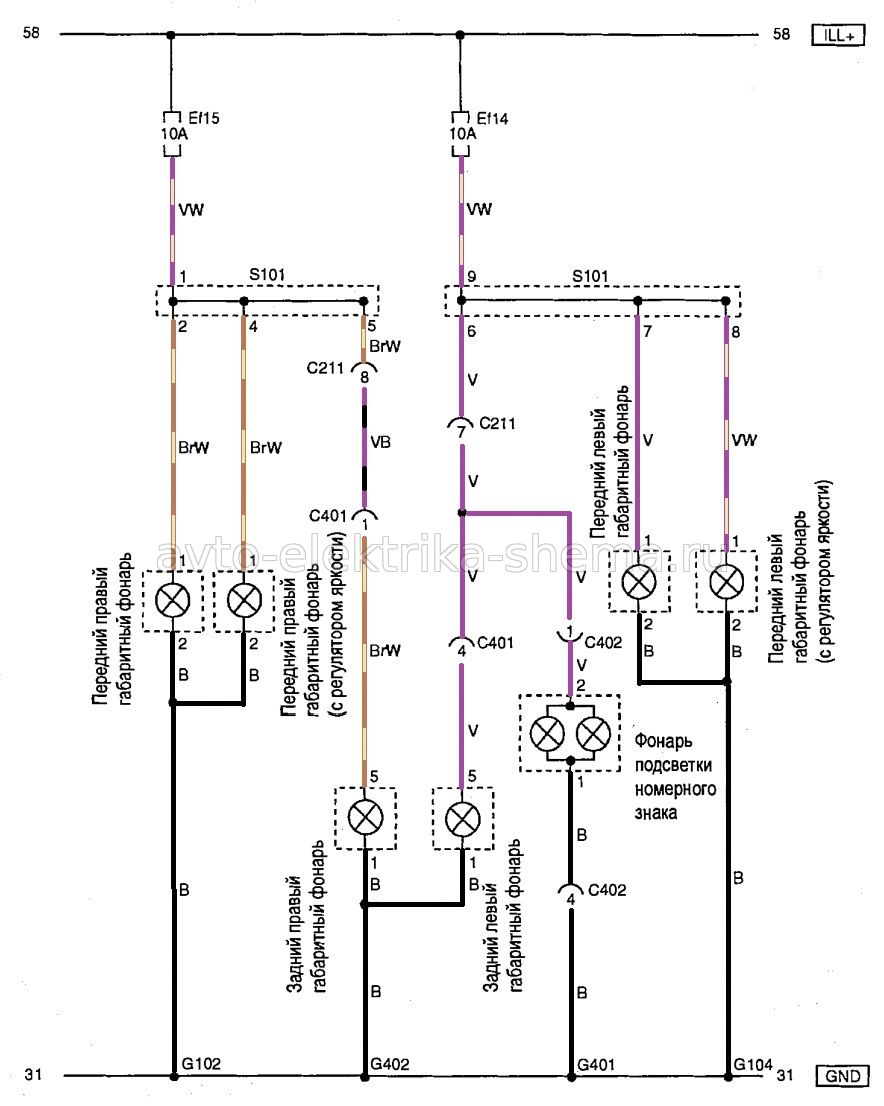

Габаритные фонари и подсветка номерного знака

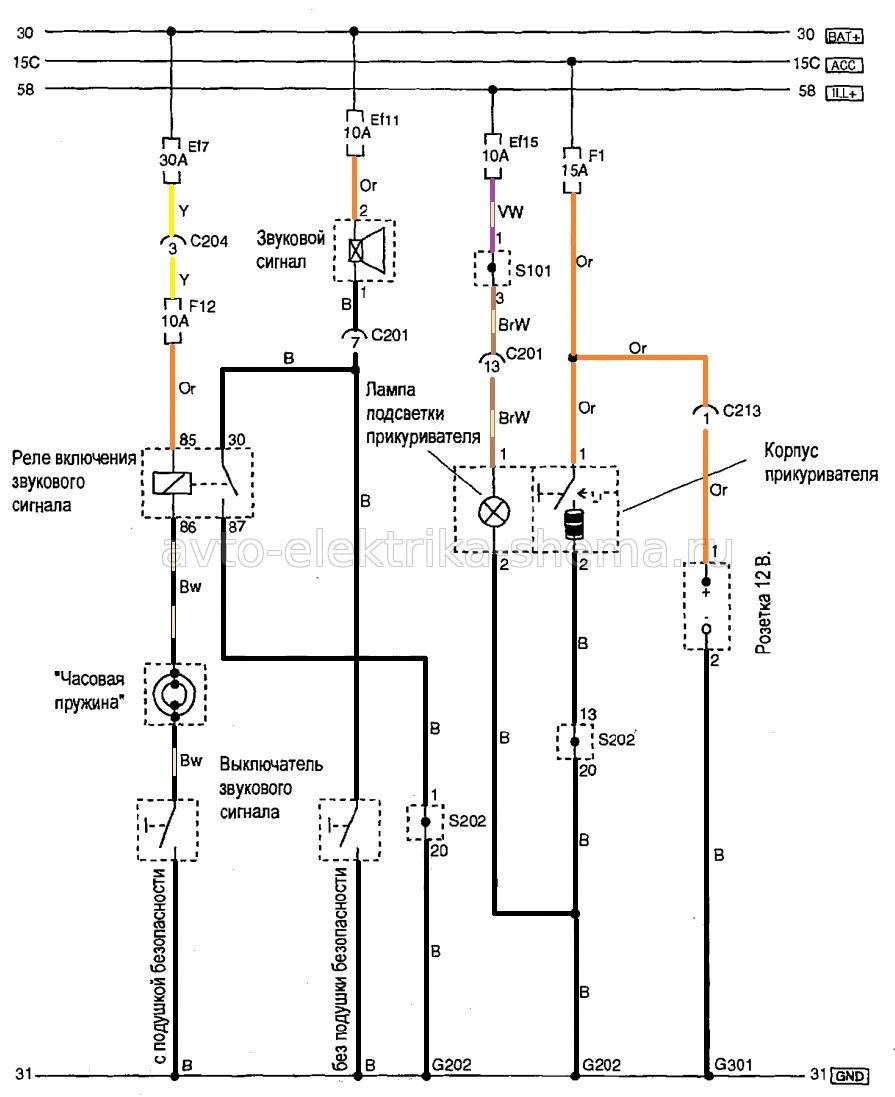

Звуковой сигнал, прикуриватель, розетка

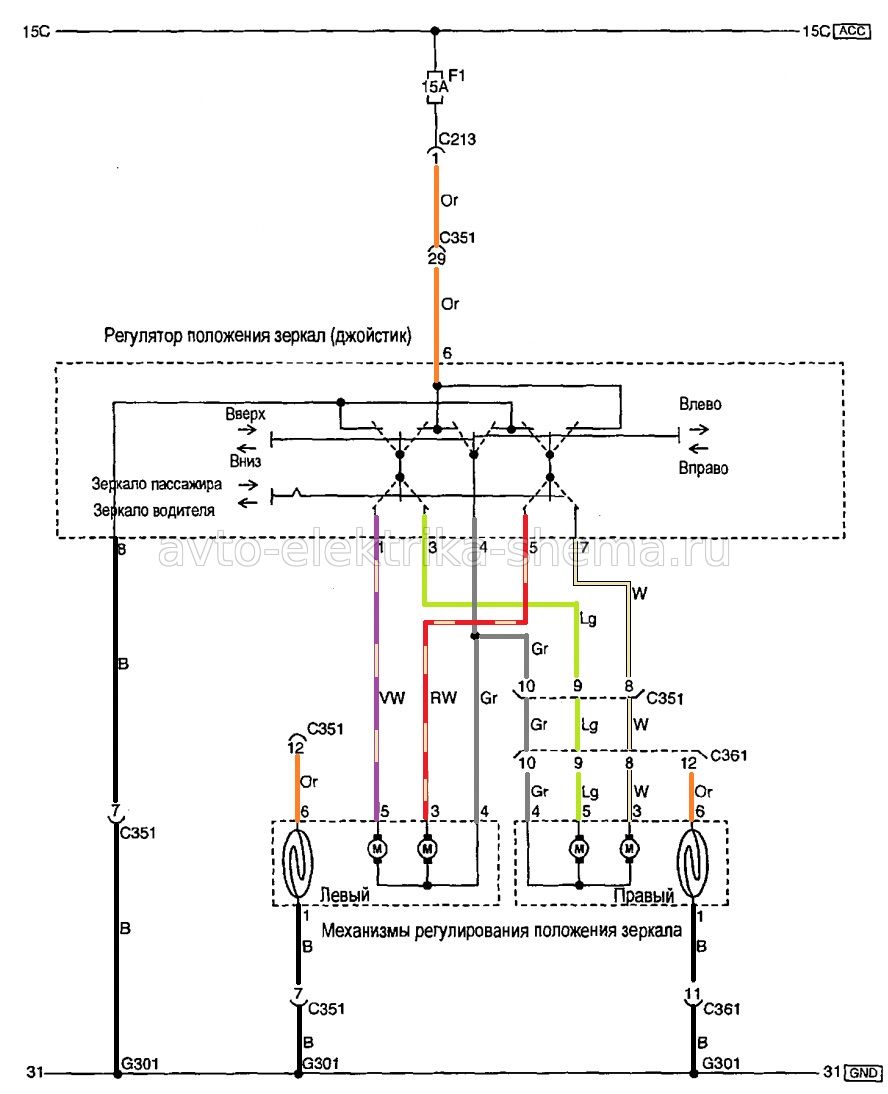

Зеркала заднего вида с электроприводом

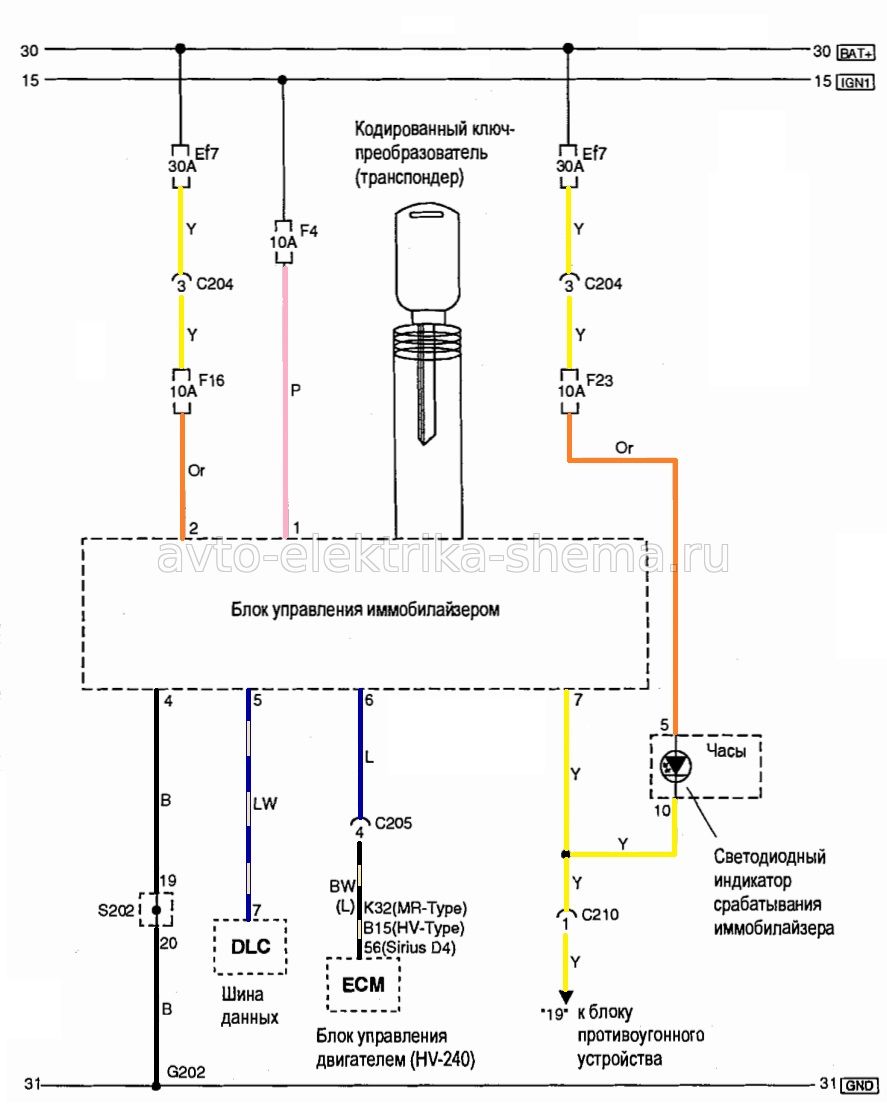

Иммобилайзер

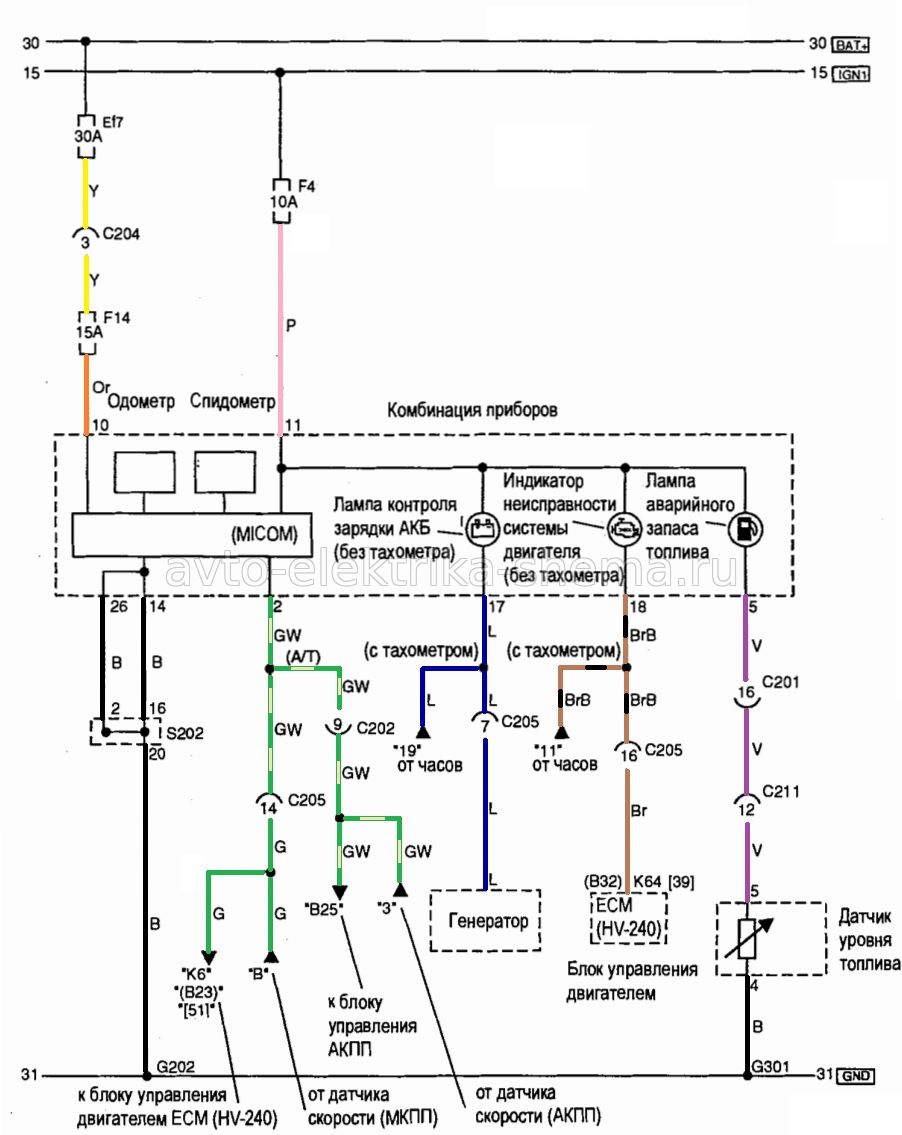

Одометр, спидометр и сигнальные лампы

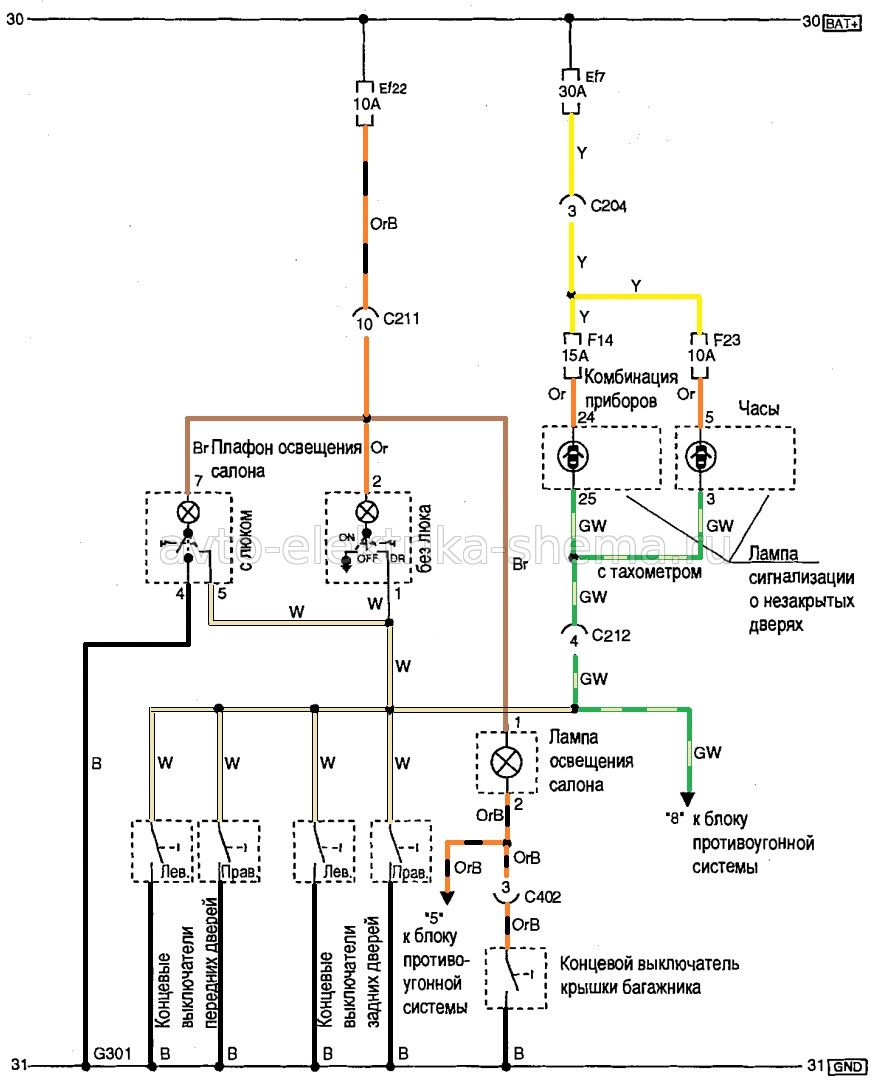

Освещение салона, багажника, сигнализация о незакрытых дверях

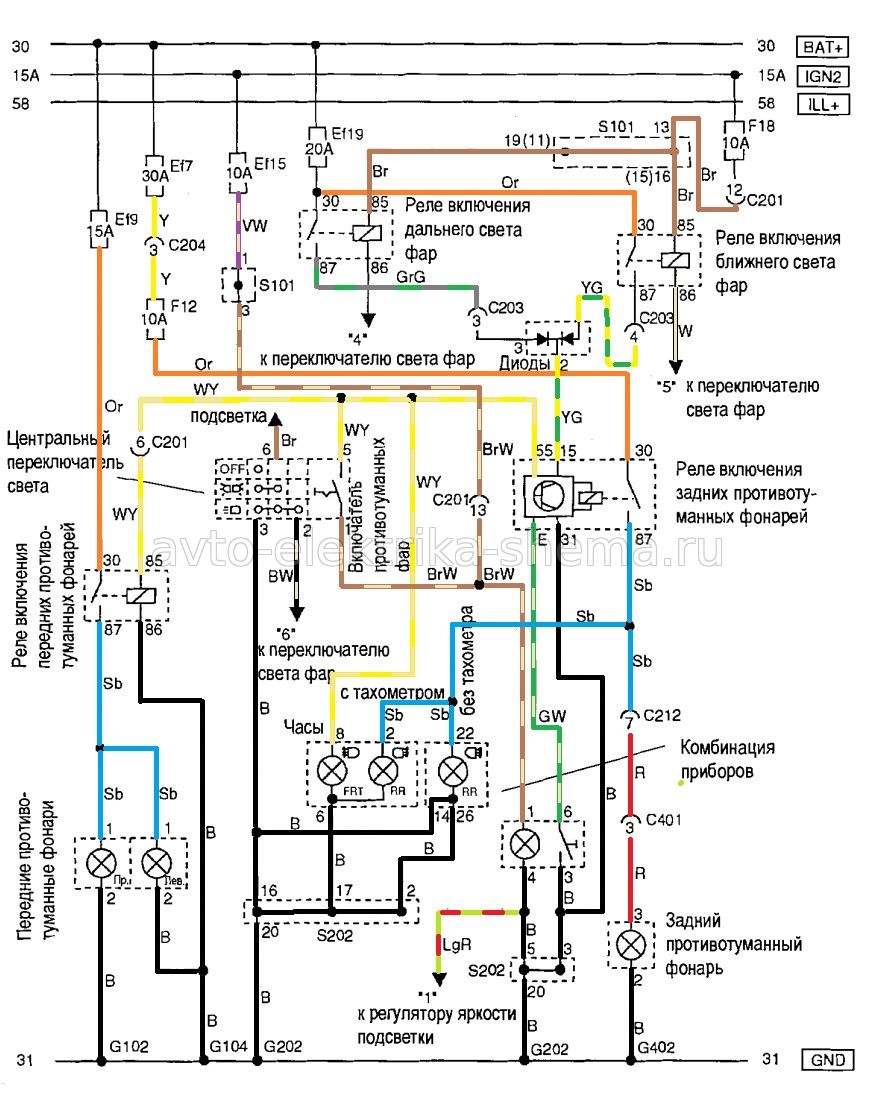

Передние и задние противотуманные фонари

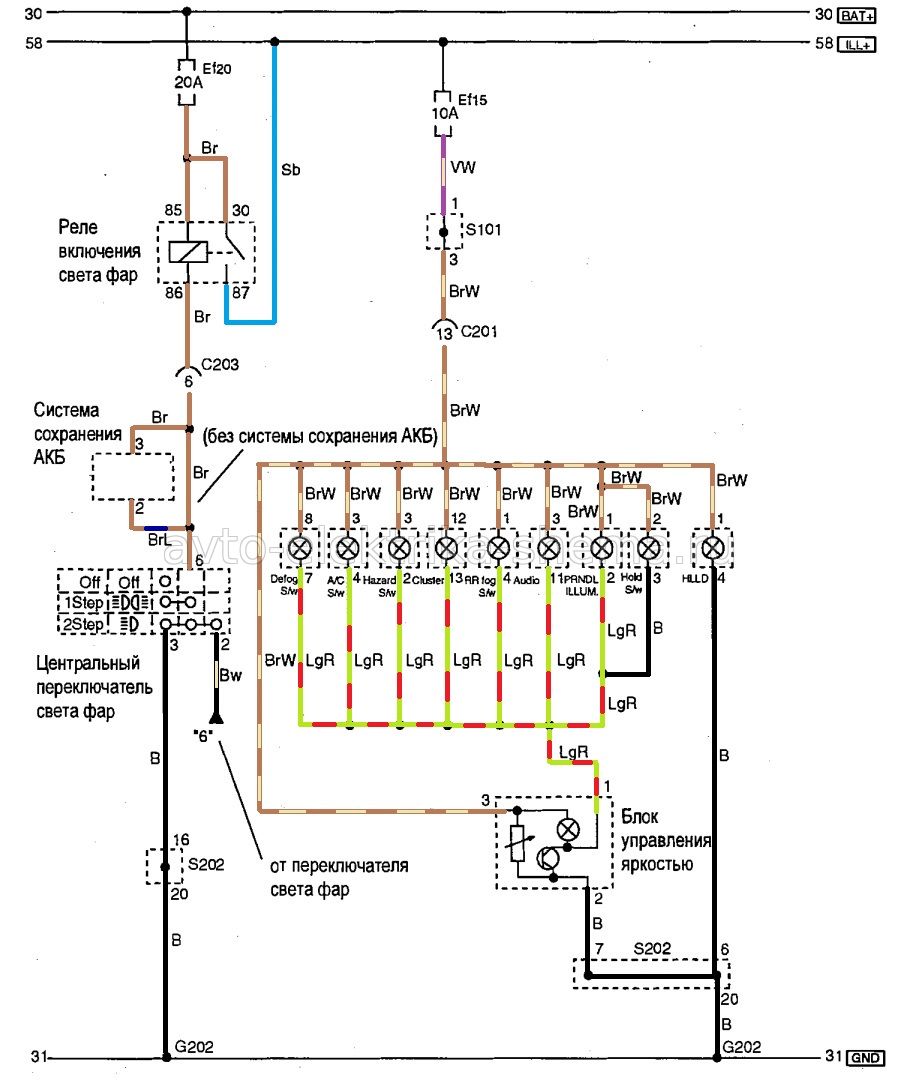

Подсветка приборов и органов управления с блоком регулирования яркости

Противоугонная система

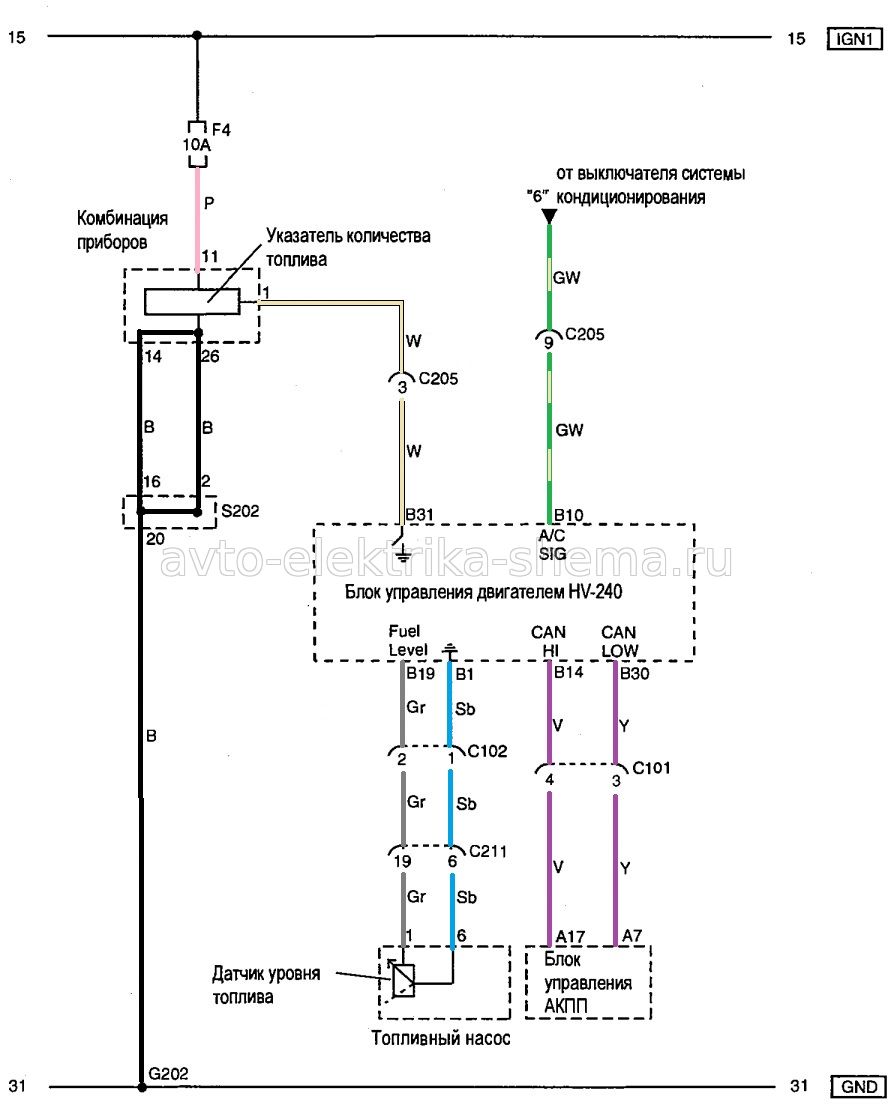

Система впрыска

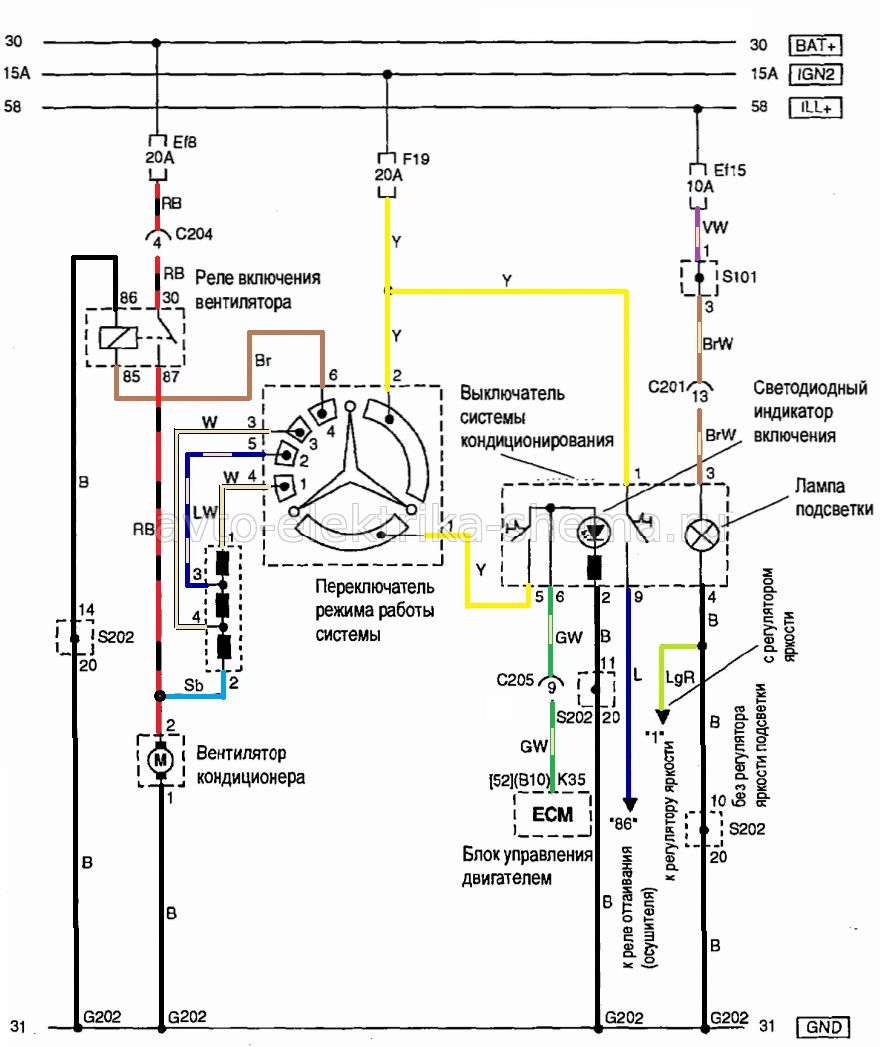

Система кондиционирования воздуха

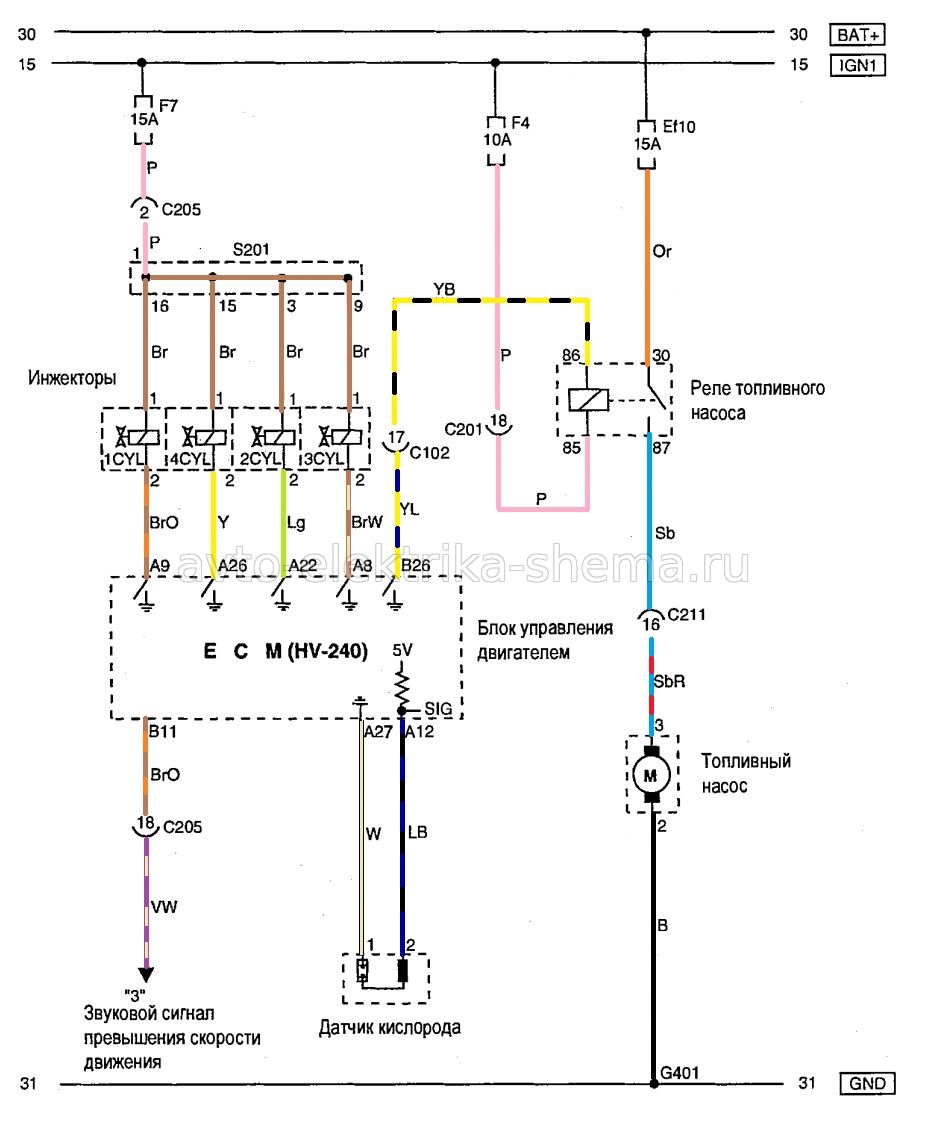

Система питания двигателя

Система предотвращения разряда АКБ

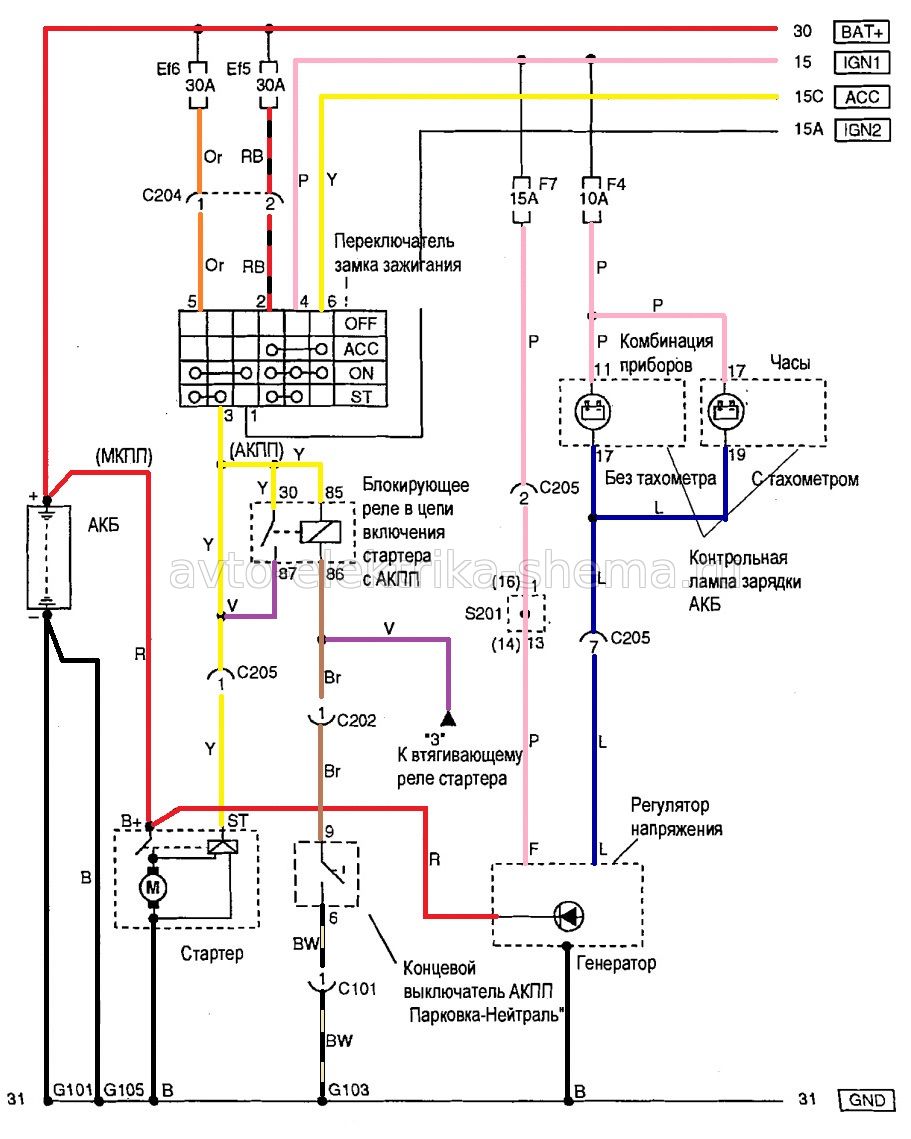

Система пуска и зарядки

Система удаления паров топлива, комбинация приборов и датчик скорости автомобиля

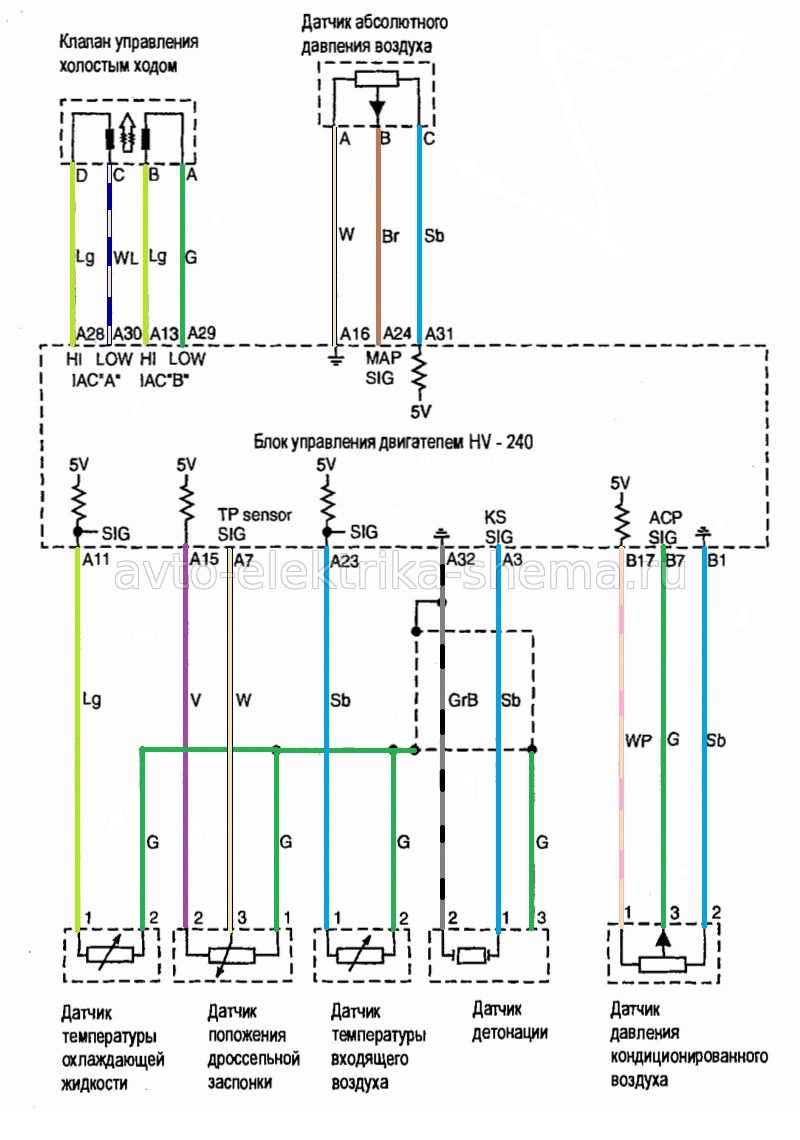

Система управления холостым ходом и датчики

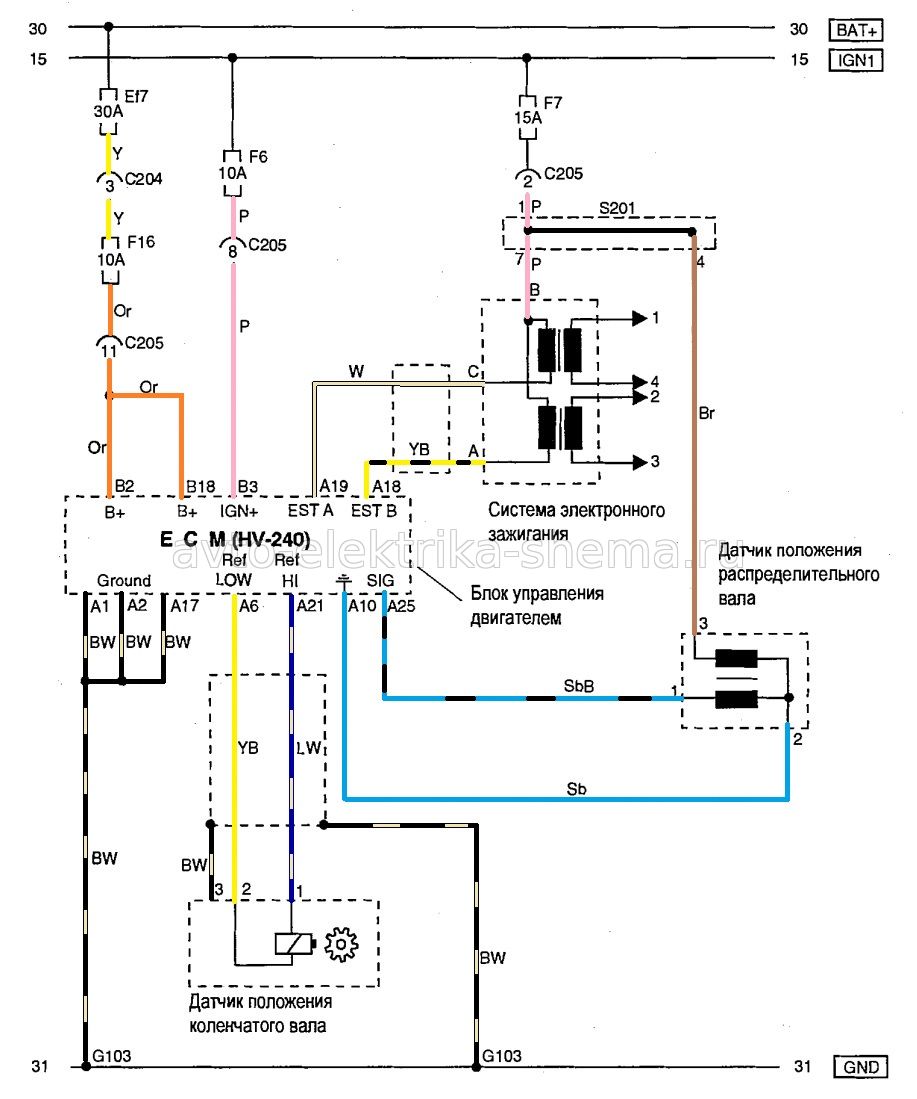

Система электронного зажигания

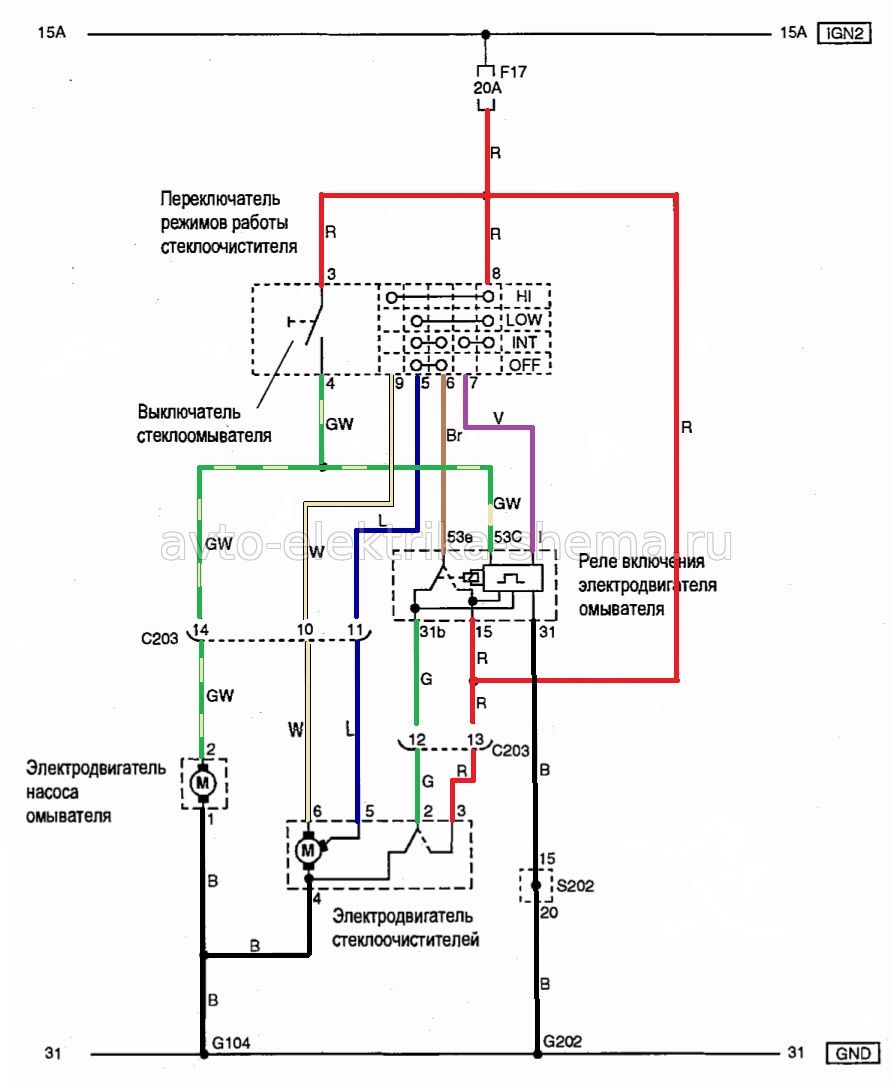

Стеклоочиститель и омыватель лобового стекла

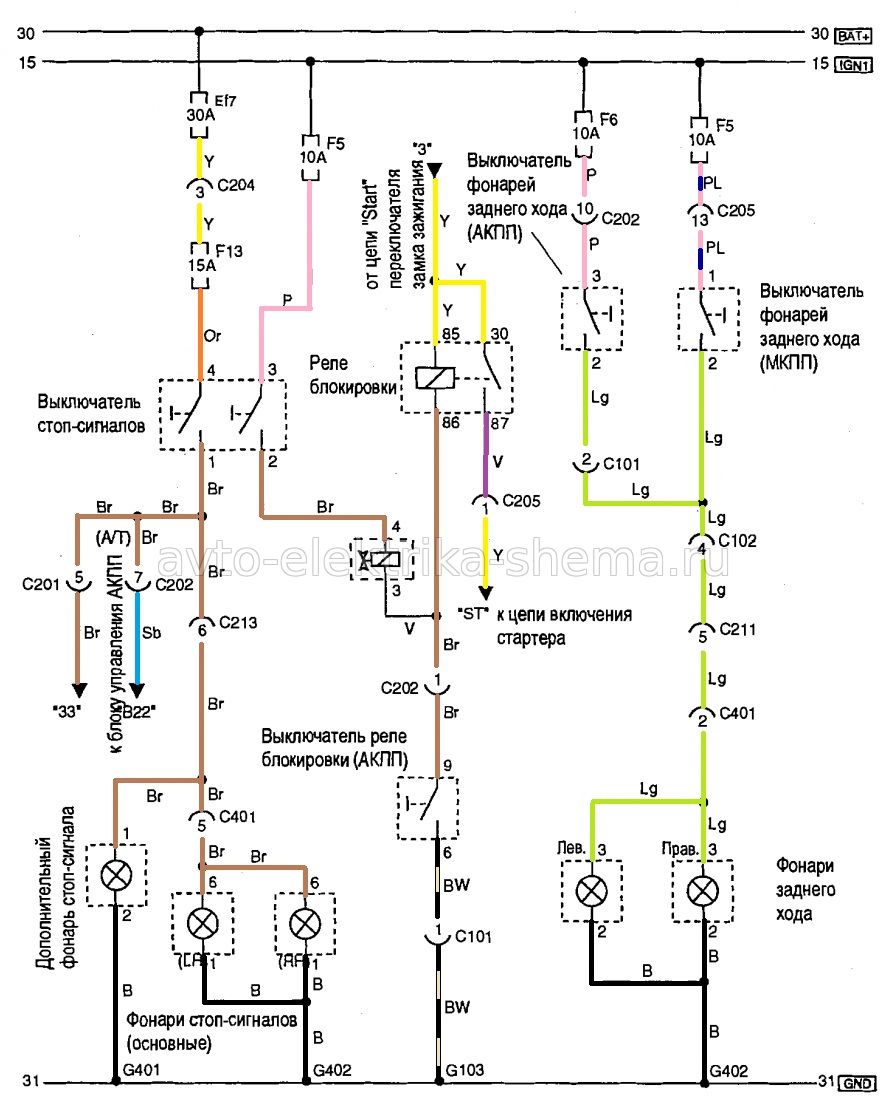

Стоп-сигналы и фонари заднего хода

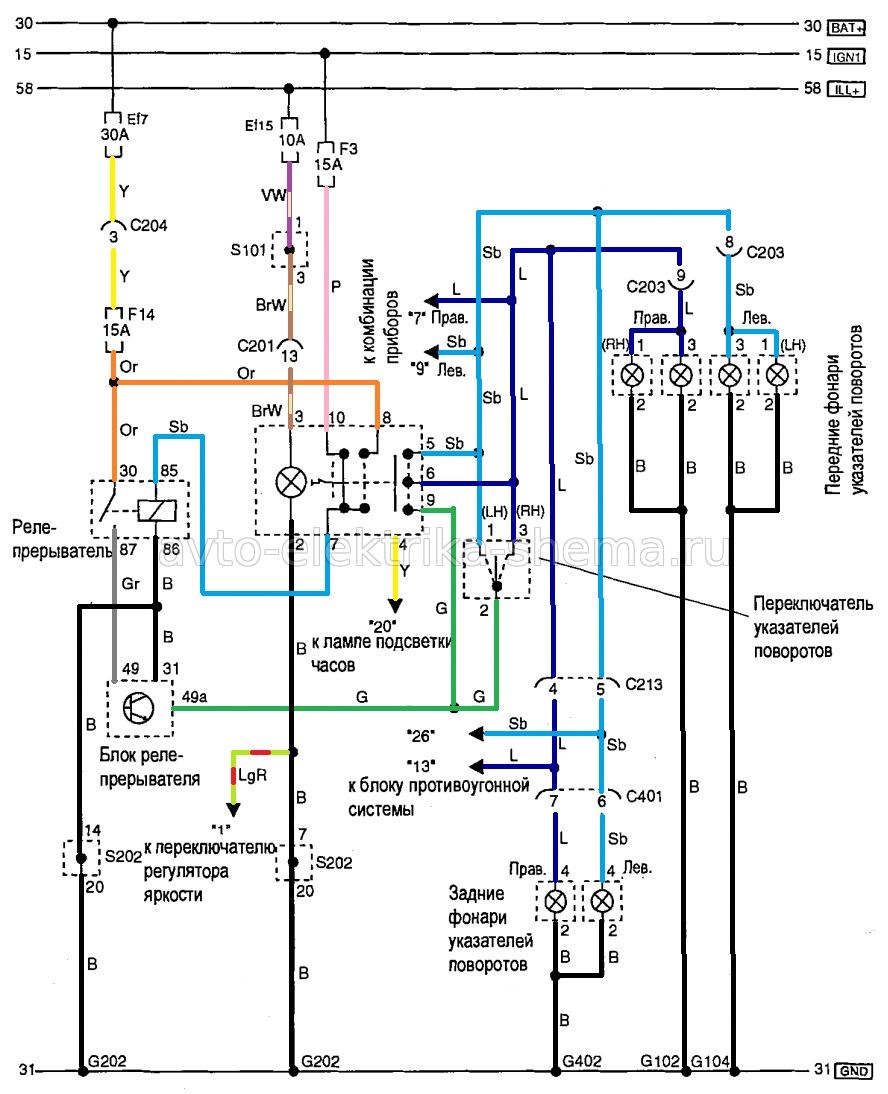

Указатели поворотов и аварийная сигнализация

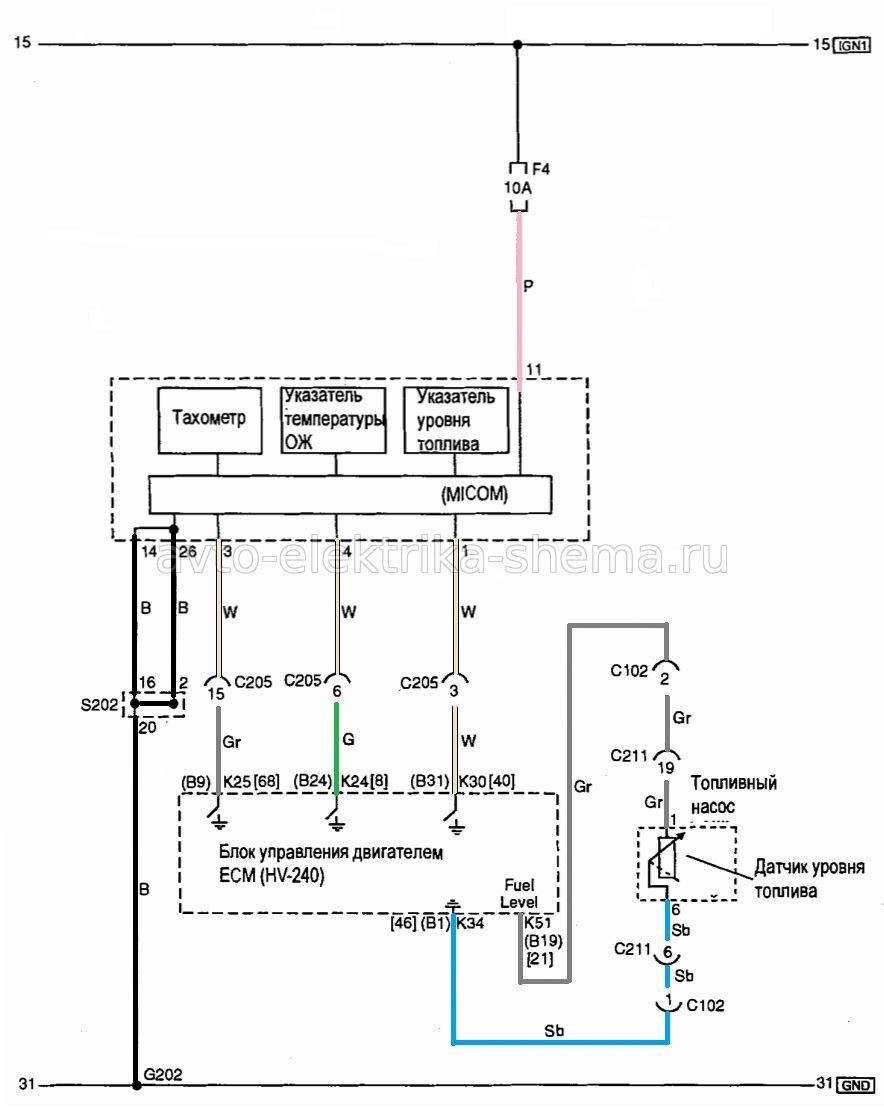

Указатель температуры ОЖ, тахометр и указатель уровня топлива

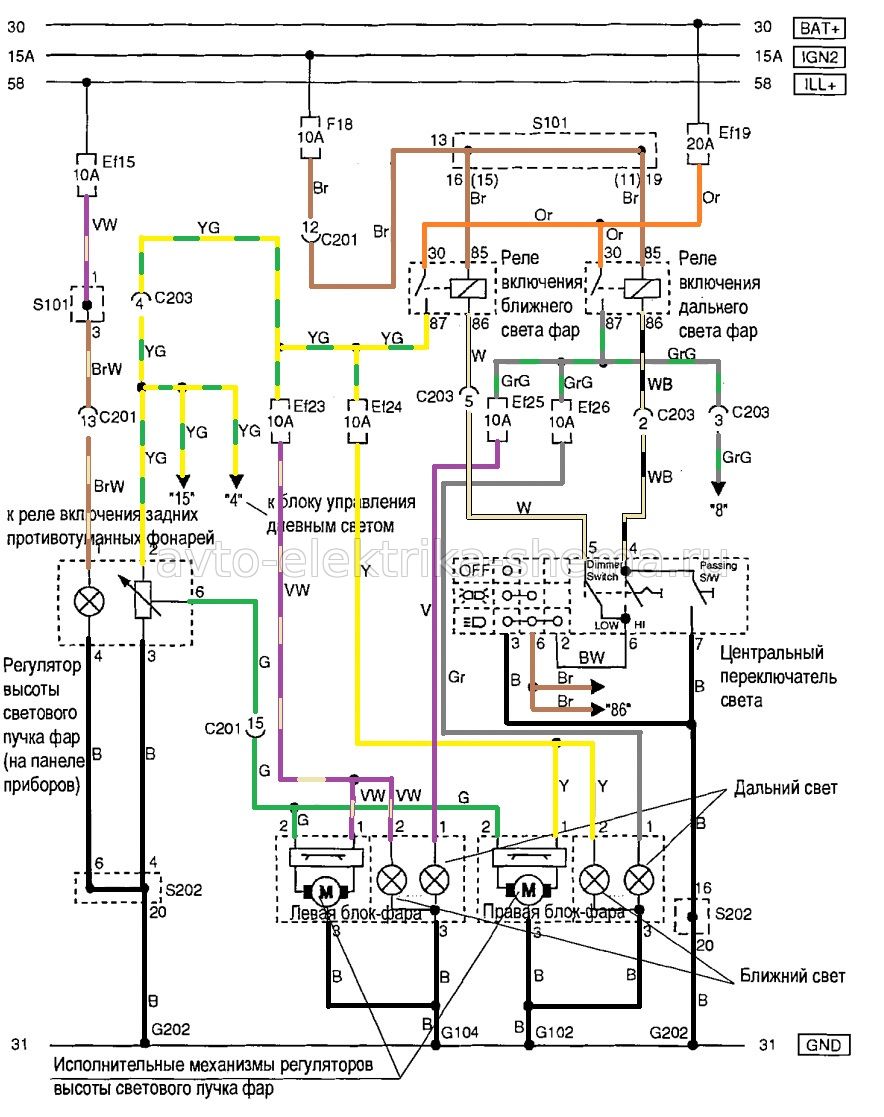

Фары и система регулирования высоты светового пучка фар

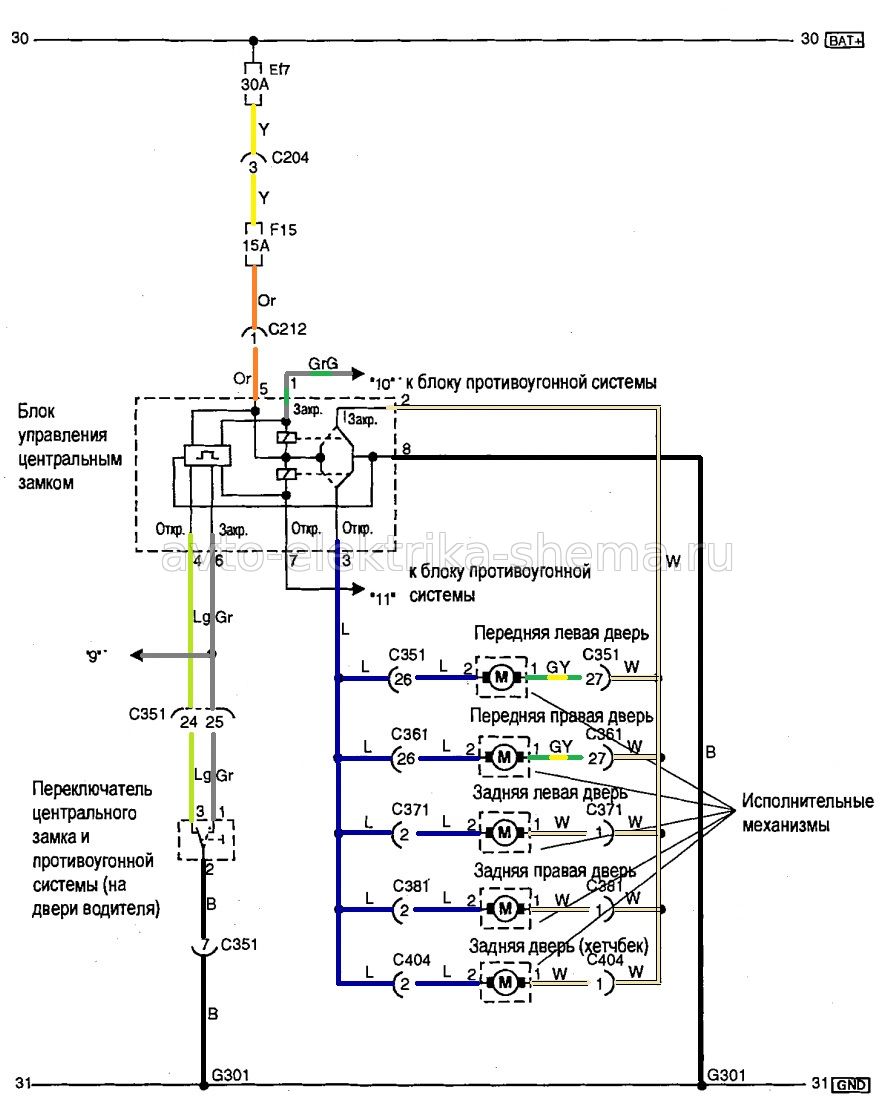

Центральный замок

Шина данных, индикация неисправностей

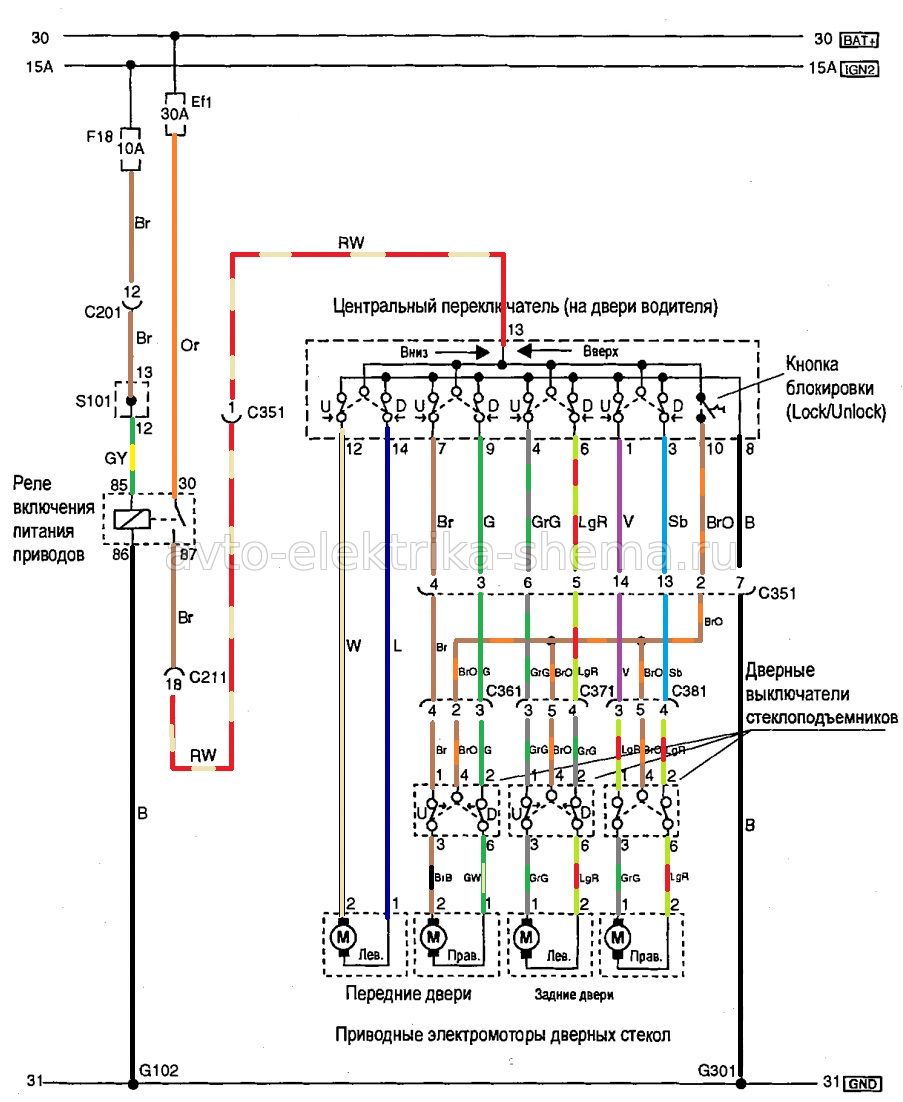

Электрические стеклоподъёмники

Элементы индикации
