Схема электрооборудования автомобиля ВАЗ-2103
Схема электрооборудования автомобиля ВАЗ-2103: 1. Звуковые сигналы; 2. Фары; 3. Передние фонари; 4. Боковые указатели поворота; 5. Аккумуляторная батарея; 6. Реле контрольной лампы заряда аккумуляторной батареи; 7. Электромагнитный клапан карбюратора;8. Генератор; 9. Подкапотная лампа; 10. Стартер; 11, Свечи зажигания;12. Электродвигатель вентилятора системы охлаждения двигателя;13. Датчик включения электродвигателя; 14. Распределитель зажигания; 15. Датчик указателя давления масла; 16. Датчик контрольной лампы давления масла; 17. Датчик уровня тормозной жидкости; 18. Регулятор напряжения; 19. Предохранитель электродвигателя вентилятора; 20. Дат-чик указателя температуры охлаждающей жидкости; 21. Электро-двигатель стеклоочистителя;22. Катушка зажигания; 23. Электродвигатель омывателя ветрового стекла; 24. Реле включения звуковых сиг-налов; 25. Реле включения дальнего света; 26. Реле включения электро-двигателя вентилятора; 27. Колодка для выключателя стеклоочистителя в ножном насосе омывателя (устанавливался до 1980 г.); 28. Реле стеклоочистителя; 29. Штепсельная розетка для переносной лампы;30. Выключатель стоп-сигнала; 31. Блок предохранителей; 32. Выключатель света заднего хода; 33. Реле-прерыватель указателей поворота;34. Дополнительный резистор электродвигателя отопителя; 35. Электро-двигатель отопителя; 36. Часы; 37. Лампа освещения вещевого ящика;38. Прикуриватель; 39. Переключатель стеклоочистителя и омывателя ветрового стекла; 40. Переключатель стеклоочистителя и омывателя ветрового стекла; 41. Переключатель света фар, указателей поворота и звуковых сигналов; 42. Выключатель зажигания; 43. Выключатель осве-щения приборов; 44. Выключатель наружного освещения; 45. Выключатель фонаря сигнализации открытой передней двери; 46. Фонарь сигнализации открытой передней двери; 47. Выключатели плафонов, расположенные в стойках передних дверей; 48. Выключатели плафонов, рас-положенные в стойках задних дверей; 49. Плафоны освещения салона;50. Лампа освещения прибора; 51. Указатель уровня топлива с контрольной лампой резерва; 52. Указатель температуры охлаждающей жидкости; 53. Указатель давления масла с контрольной лампой недостаточного давления; 54. Контрольная лампа стояночного тормоза; 55. Контрольная лампа аккумуляторной батареи; 56. Контрольная лампа воздушной заслонки карбюратора; 57. Тахометр; 58. Контрольная лампа габаритного света; 59. Контрольная лампа указателей поворота; 60. Контрольная лампа дальнего света фар; 61. Спидометр; 62. Выключатель контрольной лампы воздушной заслонки карбюратора; 63. Реле-прерыватель контрольной лампы стояночного тормоза; 64. Выключатель контрольной лампы стояночного тормоза; 65. Задние фонари; 66. Датчик указателя уровня и резерва топлива; 67. Фонарь освещения номерного знака;68. Лампа освещения багажника; 69. Фонарь света заднего хода. A. Условная нумерация штекеров в колодках электродвигателя и реле стеклоочистителя.
Схема системы пуска двигателя: 1 - стартер; 2 - аккумуляторная батарея; 3 - четырех штекерная соединительная колодка; 4 - генератор; 5 - выключатель зажигания
Схема системы зажигания: 1 - аккумуляторная батарея; 2 - генератор; 3 - выключатель зажигания; 4 - катушка зажигания; 5 - прерыватель; 6 - распределитель; 7 - свечи зажигания; 8 - четырех штекерная колодка

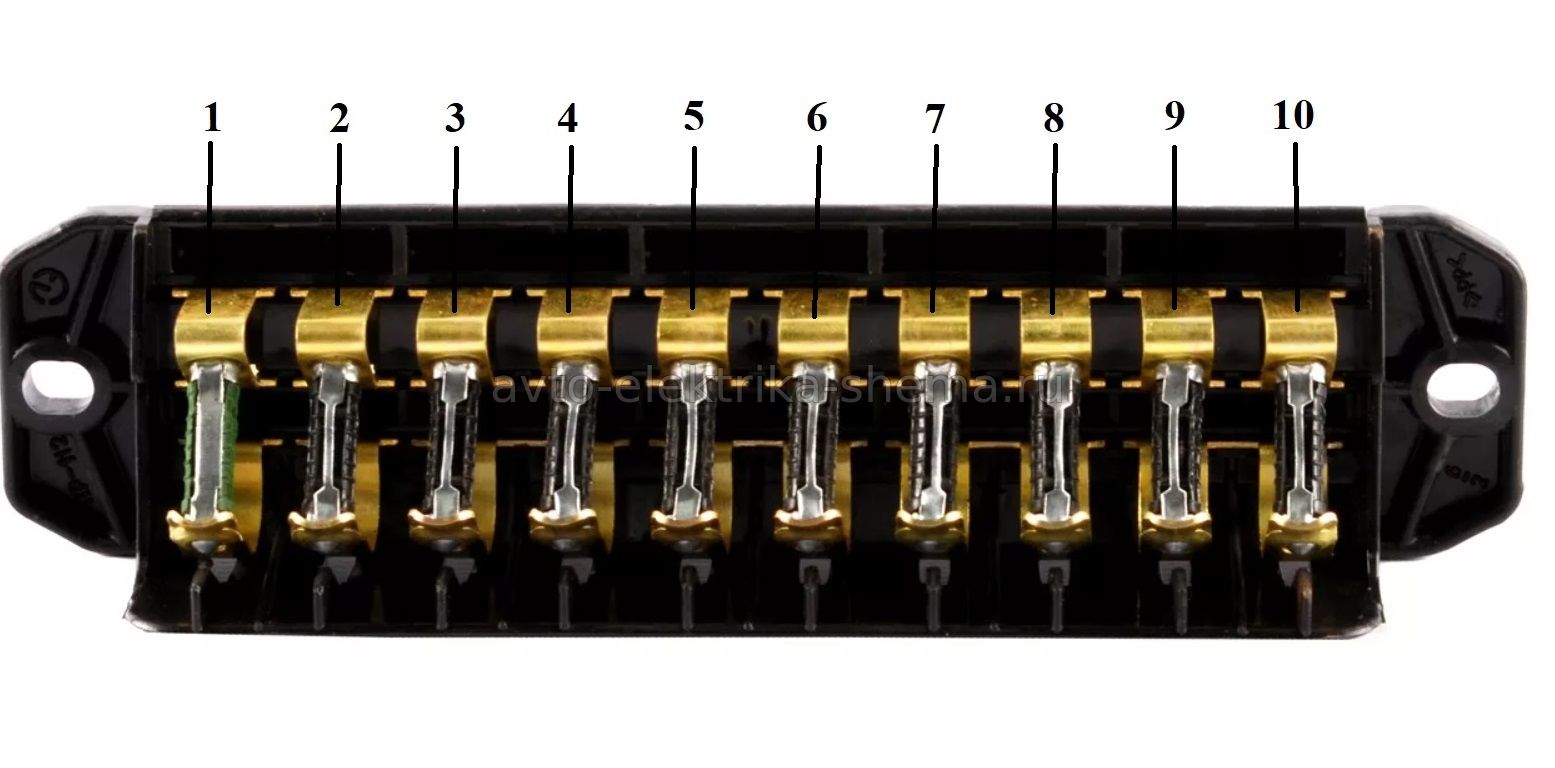

| Номер предохранителя (номинал, А) | Защищаемые цепи |
| 1 (16А) | Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп-сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы |
| 2 (8 А) | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя |
| 3 (8 А) | Левые фары (дальний свет) и контрольная лампа включения дальнего света |
| 4 (8 А) | Правые фары (дальний свет) |
| 5 (8 А) | Левые фары (ближний свет) |
| 6 (8 А) | Правые фары (ближний свет) |
| 7 (8 А) | Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя |
| 8 (8 А) | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света |
| 9 (8 А) | Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла |
| 10 (8 А) | Регулятор напряжения. Обмотка возбуждения генератора |
Дополнительный предохранитель (16А) на вентилятор охлаждения двигателя находится под панелью приборов в индивидуальном корпусе
