Схема электрооборудования автомобиля Москвич 408

Схема электрооборудования автомобиля Москвич 408

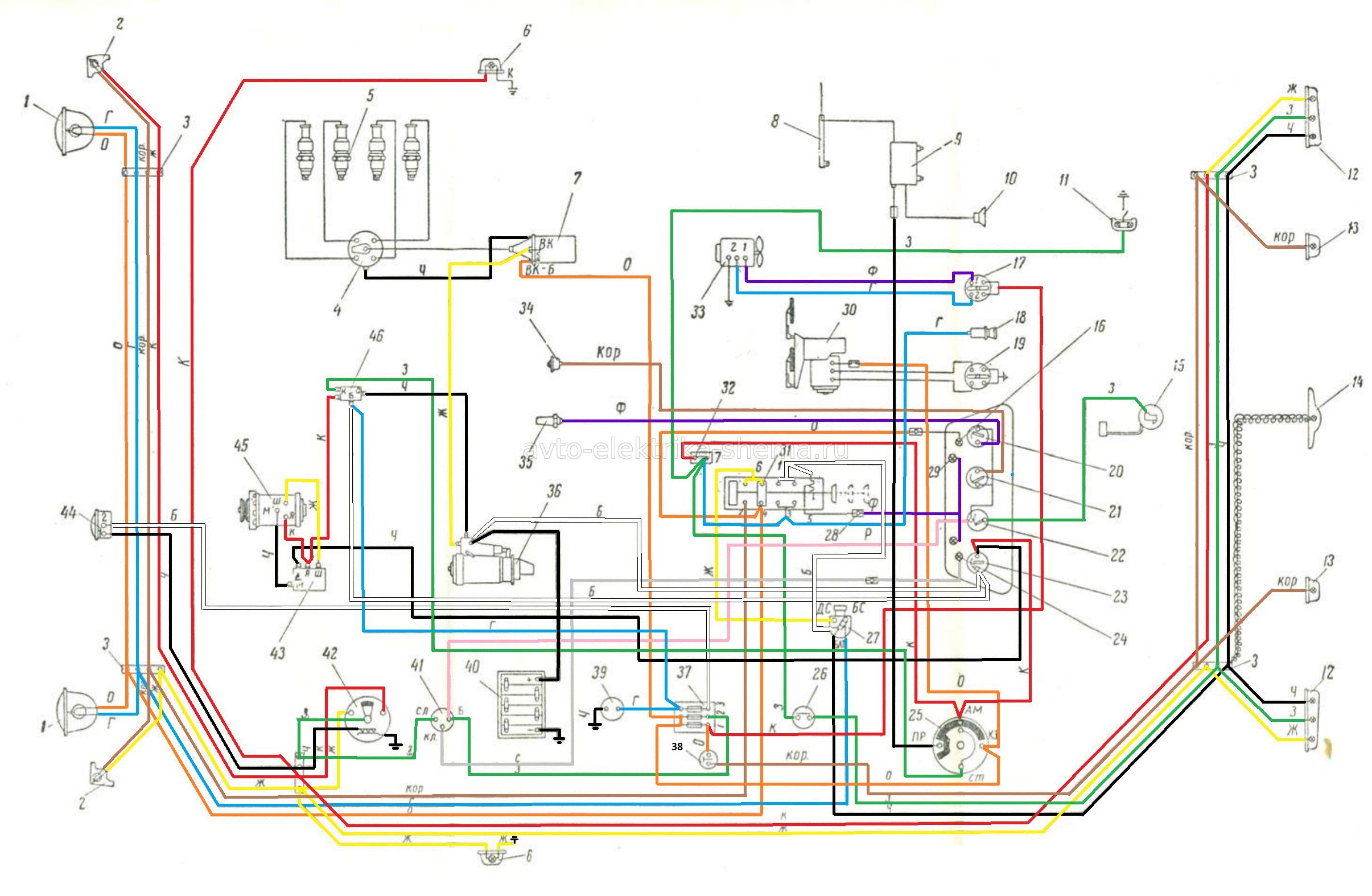

Схема электрооборудования автомобиля Москвич 408: 1 - фара; 2 - подфарник; 3 - соединительная панель; 4 - распределитель зажигания; 5 - свеча зажигания; 6 - боковой фонарь указателя поворота; 7 - катушка зажигания; 8 - антенна; 9 - радиоприемник; 10 - громкоговоритель; 11 - плафон внутреннего освещения кузова; 12 - задний фонарь; 13 - фонарь освещения дороги при заднем ходе автомобиля; 14 -фонарь освещения номерного знака и багажника; 15 - датчик указателя уровня бензина; 16 - контрольная лампа включения дальнего света фар; 17 - переключатель электродвигателя отопителя; 18 - прикуриватель; 19 - переключатель электродвигателя стеклоочистителя; 20 - указатель температуры жидкости, охлаждающей двигатель; 21 - указатель давления масла в системе смазки двигателя; 22 - указатель уровня бензина в баке; 23 - амперметр; 24 - контрольная лампа включения указателей поворота; 25 - включатель (замок) зажигания и стартера: 26 - включатель света «стоп»; 27- ножной переключатель света; 28 - соединительная муфта; 29 - лампа освещения шкал приборов; 30 - стеклоочиститель; 31 - центральный переключатель света; 32 - термобиметаллический предохранитель; 33 - электродвигатель вентилятора отопителя; 34 - датчик указателя давления масла; 35 - датчик указателя темпе-ратуры жидкости, охлаждающей двигатель; 36 - стартер; 37 - блок плавких предохранителей; 38 - включатель фонарей освещения дороги при заднем ходе; 39 - штепсельная розетка для переносной лампы; 40 - аккумуляторная батарея; 41- прерыватель указа-
телей поворота; 42 - переключатель указателей поворота и включатель звукового сигала; 43 - реле-регулятор; 44 - звуковой сигнал; 45 - генератор: 46 - реле стартера. Обозначения расцветки проводов: Б - белый; Г- голубой; Ж - желтый; 3 - зеленый; К - красный; Кор - коричневый; О - оранжевый, Р - розовый; С - серый, Ф - фиолетовый; Ч - черный
