Схема электрооборудования автомобиля Москвич 2138

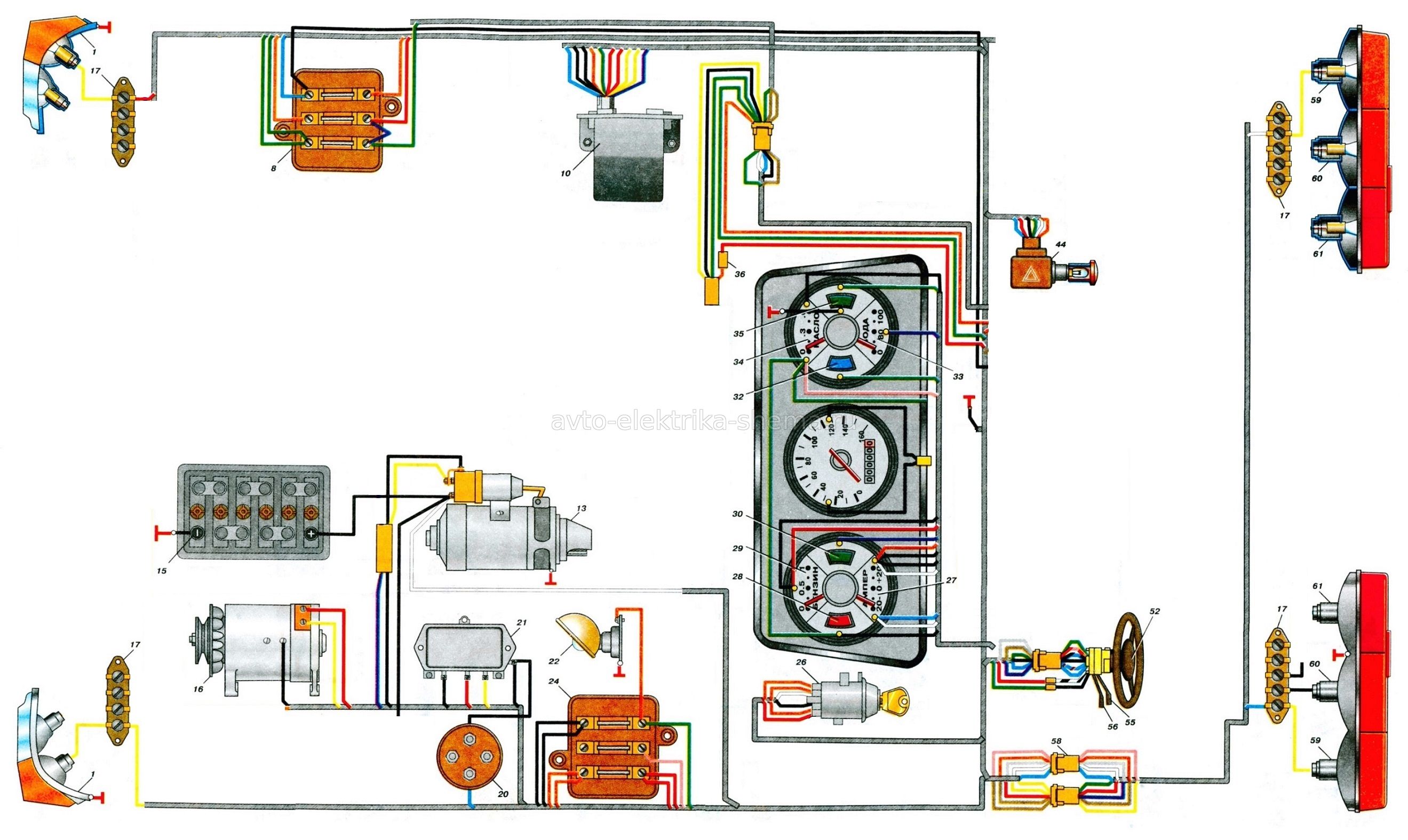

Схема электрооборудования автомобиля Москвич 2138: 1 - Подфарник; 2 - Фара; 3 - Датчик указателя температуры охлаждающей жидкости; 4 - Звуковые сигналы; 5 - Катушка зажигания; 6 - Реле включения звуковых сигналов; 7 - Датчик указателя давления масла; 8 - Блок предохранителей правый; 9 - Электродвигатель насоса омывателей ветрового стекла; 10 - Прерыватель указателей поворота; 11 - Электродвигатель стеклоочистителя; 12 - Свеча зажигания; 13 - Стартер; 14 - Распределитель зажигания; 15 - Аккумуляторная батарея; 16 - Генератор постоянного тока; 17 - Соединительная панель; 18 - Реле включения ближнего света фар; 19 - Реле включения дальнего света фар; 20 - Штепсельная розетка для переносной лампы; 21 - Реле-регулятор; 22 - Лампа подкапотная; 23 - Выключатель сигнального устройства гидропривода рабочей тормозной системы; 24 - Блок предохранителей левый; 25 - Плафоны внутреннего освещения; 26 - Выключатель зажигания и стартера; 27 - Амперметр; 28 - Контрольная лампа исправности рабочей гидропривода тормозной системы и включения стояночной тормозной системы; 29 - Указатель уровня бензина в баке; 30 - Контрольная лампа включения указателей поворота; 31 - Выключатель фонаря света заднего хода; 32 - Сигнальная лампа включения дальнего света фар; 33 - Указатель температуры охлаждающей жидкости; 34 - Указатель давления масла; 35 - Сигнальная лампа включения габаритного света; 36 - Штекерное соединение; 37 - Электродвигатель вентилятора отопителя кузова; 38 - Выключатель стоп-сигнала; 39 - Дверные выключатели плафонов освещения салона; 40 - Антенна радиоприемника; 41 - Громкоговоритель; 42 - Радиоприемник; 43 - Предохранитель радиоприемника; 44 - Выключатель аварийной сигнализации; 45 - Выключатель контрольной лампы стояночной тормозной системы; 46 - Комбинированный выключатель электродвигателей очистителя и омывателя ветрового стекла; 47 - Переключатель режимов электрообогрева стекла заднего окна; 48 - Прикуриватель; 49 - Выключатель наружного освещения; 50 - Выключатель освещения шкал приборов; 51 - Переключатель режимов работы электродвигателя отопителя; 52 - Выключатель звукового сигнала; 53 - Нагревательный элемент стекла заднего окна; 54 - Датчик указателя уровня топлива в баке; 55 - Рычаг переключателя указателей поворота; 56 - Рычаг переключателя света фар; 57 - Сигнальная лампа включения обогрева стекла заднего окна; 58 - Штекерная колодка; 59 - Лампа указателя поворота; 60 - Лампа габаритного света задних фонарей; 61 - Лампа стоп-сигнала в заднем фонаре; 62 - Фонари освещения номерного знака; 63 - Лампа освещения багажника; 64 - Фонарь света заднего хода.
