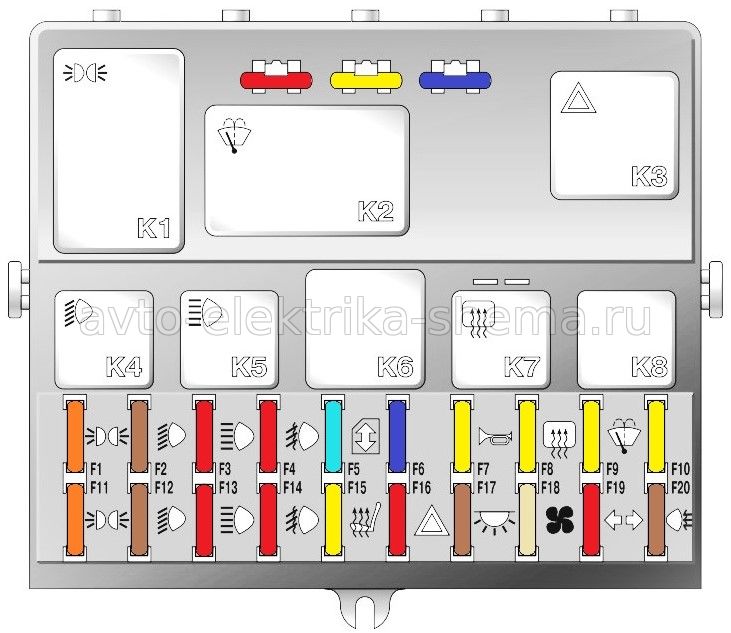

Схема электрооборудования автомобилей ВАЗ-2110

Схема электрооборудования автомобиля ВАЗ-2110 (карбюратор)

Схема электрооборудования автомобиля ВАЗ-2110 (карбюратор): 1 - блок-фара; 2 - датчики износа колодок передних тормозов; 3 - датчик включения электродвигателя вентилятора; 4 - электродвигатель вентилятора системы охлаждения двигателя; 5 - звуковой сигнал; 6 - генератор; 7 - датчик уровня масла; 8 - блок управления электромагнитным клапаном карбюратора; 9 - контроллер отопителя; 10 - выключатель клапана рециркуляции; 11 - лампа подсветки рычагов управления отопителем; 12 - коммутатор; 13- концевой выключатель карбюратора; 14- датчик контрольной лампы давления масла; 15- свечи зажигания; 16- элек­тромагнитный клапан карбюратора; 17 - датчик указателя температуры охлаждающей жидкости; 18 - датчик-распределитель зажигания; 19 - катушка зажигания; 20 - стартер; 21 - электродвигатель вентилятора отопителя; 22 - дополнительный резистор электродвигателя отопителя; 23 - датчик скорости; 24 - выключатель света заднего хода; 25 - микромоторедуктор привода заслонки отопителя; 26 - клапан рециркуляции; 27 - датчик уровня тормозной жидкости; 28 - колодки для подключения электродвигателя омывателя заднего стекла; 29 - аккумуляторная батарея; 30 - электродвигатель омывателя ветрового стекла; 31 - датчик уровня омывающей жидкости; 32 - датчик уровня охлаждающей жидкости; 33 - моторедуктор очистителя ветрового стекла; 34 - монтажный блок; 35 - колодки для под­ключения жгута предупредительного света; 36 - переключатель наружного освещения; 37 - комбинация приборов; 38 - выключатель заднего противотуманного света; 39 - контрольная лампа противотуманного света; 40 - контрольная лампа обогрева заднего стекла; 41 - часы; 42 - выключатель обогрева заднего стекла; 43 - подрулевой переключатель; 44 - колодка для переключения проводов при установке блок-фар другого типа; 45 - регулятор освещения приборов; 46 - выклю­чатель зажигания; 47 - колодки для подключения жгута проводов очистителей фар; 48 - розетка для переносной лампы; 49-передний плафон освещения салона; 50 - выключатель стоп-сигнала; 51 - плафон освещения салона; 52 - блок бортовой системы контроля; 53 - датчик указателя уровня топлива; 54 - выклю­чатель аварийной сигнализации; 55 - датчик ремня безопасности водителя; 56 - прикуриватель; 57 - лампа подсветки пепельницы; 58 - выключатель лампы освещения вещевого ящика; 59 - колодка для подключения бортового компьютера; 60 - лампа освещения вещевого ящика; 61 - боковые указатели поворота; 62 - выключатели в стойках передних дверей; 63 - выключатели в стойках задних дверей; 64 - выключатель контрольной лампы стояночного тормоза; 65 - фонарь освещения багажника; 66 - датчик температуры для системы отопления; 67 - наружные задние фонари; 68 - внутренние задние фонари; 69 - фонари освещения номерного знака; 70 - элемент обогрева заднего стекла; 71 - колодка для подключения дополнительного стоп-сигнала. В жгуте проводов панели приборов вторые концы проводов белого, черного, оранжевого цветов, белого с красной полоской и желтого с голубой полоской соединены между собой в одних точках.

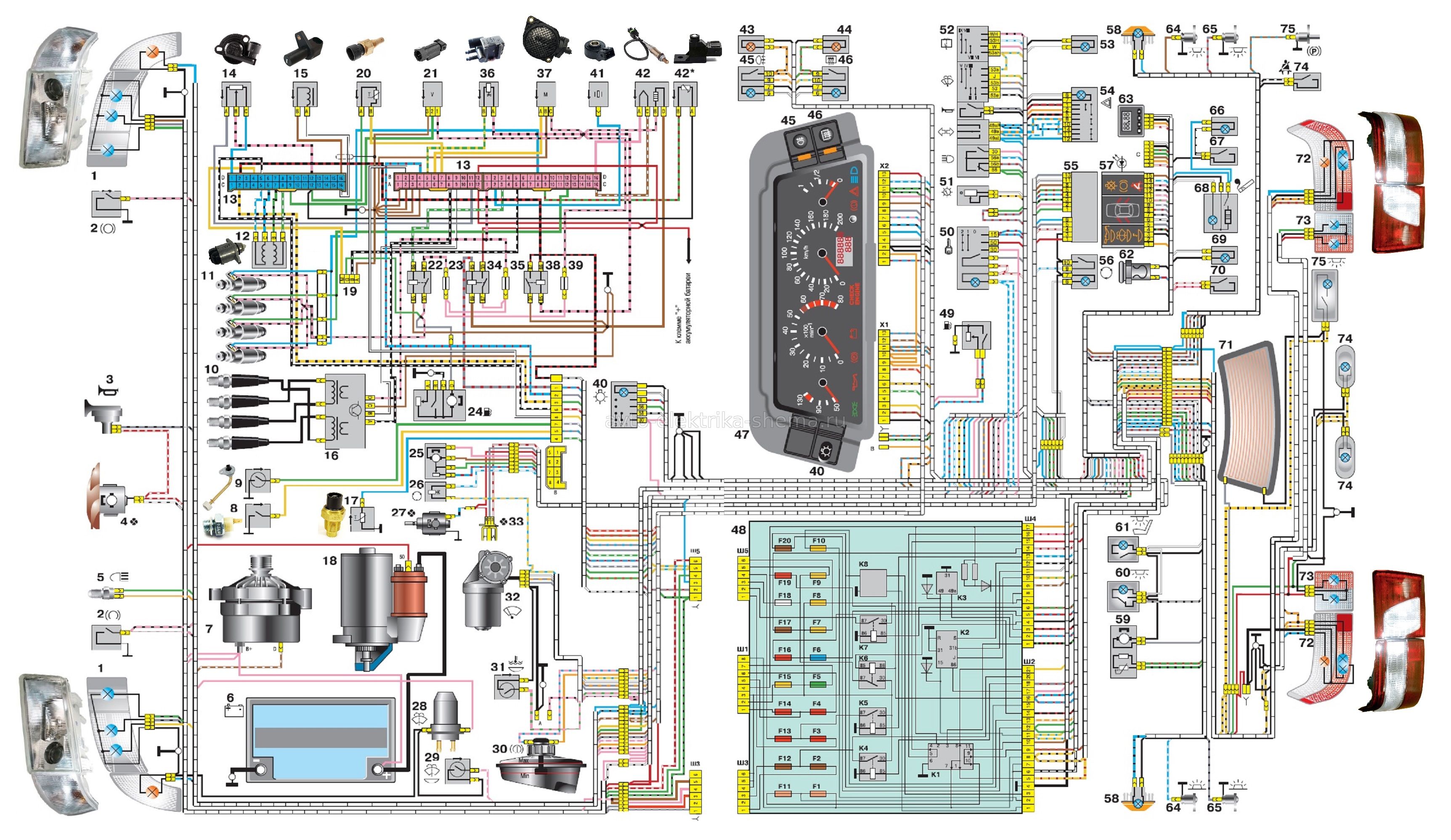

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер "Январь-4")

Схема электрооборудования автомобиля ВАЗ-21102 с системой распределенного впрыска топлива (контроллер "Январь-4"): 1 - блок-фара; 2 - датчики износа колодок передних тормозов; 3 - звуковой сигнал; 4 - вентилятор системы охлаждения; 5 - выключатель света зад­него хода; 6 - аккумуляторная батарея; 7 - генератор; 8 - датчик контрольной лампы давления масла; 9 - датчик уровня масла; 10 - свечи зажигания; 11 - форсунки; 12 - регулятор холостого хода; 13 - колодки электронного блока управления; 14 - датчик положения дроссельной заслонки; 15 - датчик положения коленчатого вала; 16 - модуль зажигания; 17 - датчик указателя температуры охлаждающей жидкости (для комбинации приборов); 18 - стартер; 19 - колодка диагностики; 20 - датчик температуры охлаждающей жидкости (для системы управления двигателем); 21 - датчик скорости; 22 - реле включения бензонасоса; 23, 35,39 - плавкие предохрани­тели; 24 - электробензонасос; 25 - микромоторедуктор привода заслонки отопителя; 26 - клапан рециркуляции; 27 - вентилятор отопителя; 28 - насос омывателя вет­рового стекла; 29 - датчик уровня омывающей жидкости; 30 - датчик уровня тормозной жидкости; 31 - датчик уровня охлаждающей жидкости; 32 - моторедуктор стек­лоочистителя; 33 - дополнительный резистор вентилятора отопителя; 34 - реле включения питания системы впрыска; 36 - клапан продувки адсорбера; 37 - датчик массового расхода воздуха; 38 - реле включения вентилятора системы охлаждения; 40 - переключатель наружного освещения; 41 - датчик детонации; 42 - датчик кон­центрации кислорода (подогреваемый лямбда-зонд); 42* - СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается); 43 - контрольная лампа противотуманного света; 44 - контрольная лампа обогрева заднего стекла; 45 - выключатель про­тивотуманного света; 46 - выключатель обогрева заднего стекла; 47 - комбинация приборов; 48 - монтажный блок; 49 - датчик уровня топлива; 50 - выключатель за­жигания; 51 - регулятор яркости подсветки приборов; 52 - подрулевой переключатель; 53 - лампа подсветки рычагов управления отопителем; 54 - выключатель ава­рийной сигнализации; 55 - электронный блок управления отопителем; 56 - выключатель клапана рециркуляции; 57 - блок индикации бортовой системы контроля; 58 - боковые указатели поворота; 59 - датчик температуры для системы отопления; 60 - плафон освещения салона; 61 - передний плафон освещения салона; 62 - розет­ка для переносной лампы; 63 - электронные часы; 64 - выключатели в стойках передних дверей; 65 - выключатели в стойках задних дверей; 66 - лампа освещения ве­щевого ящика; 67 - выключатель освещения вещевого ящика; 68 - прикуриватель; 69 - лампа освещения пепельницы; 70 - выключатель стоп-сигнала; 71 - элемент обо­грева заднего стекла; 72 - наружные задние фонари; 73 - внутренние задние фонари; 74 - лампы освещения номерного знака; 75 - лампа освещения багажника.
