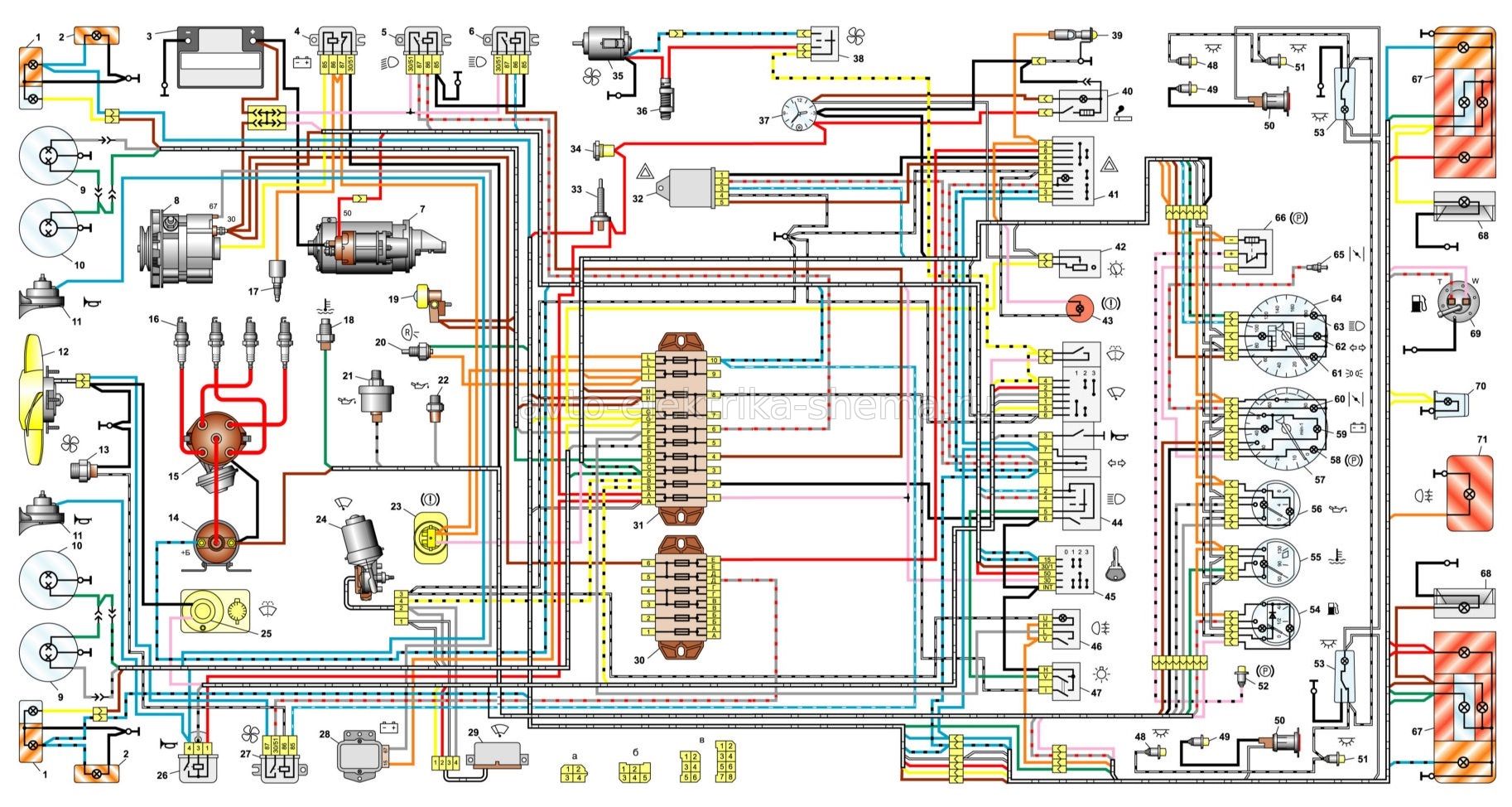

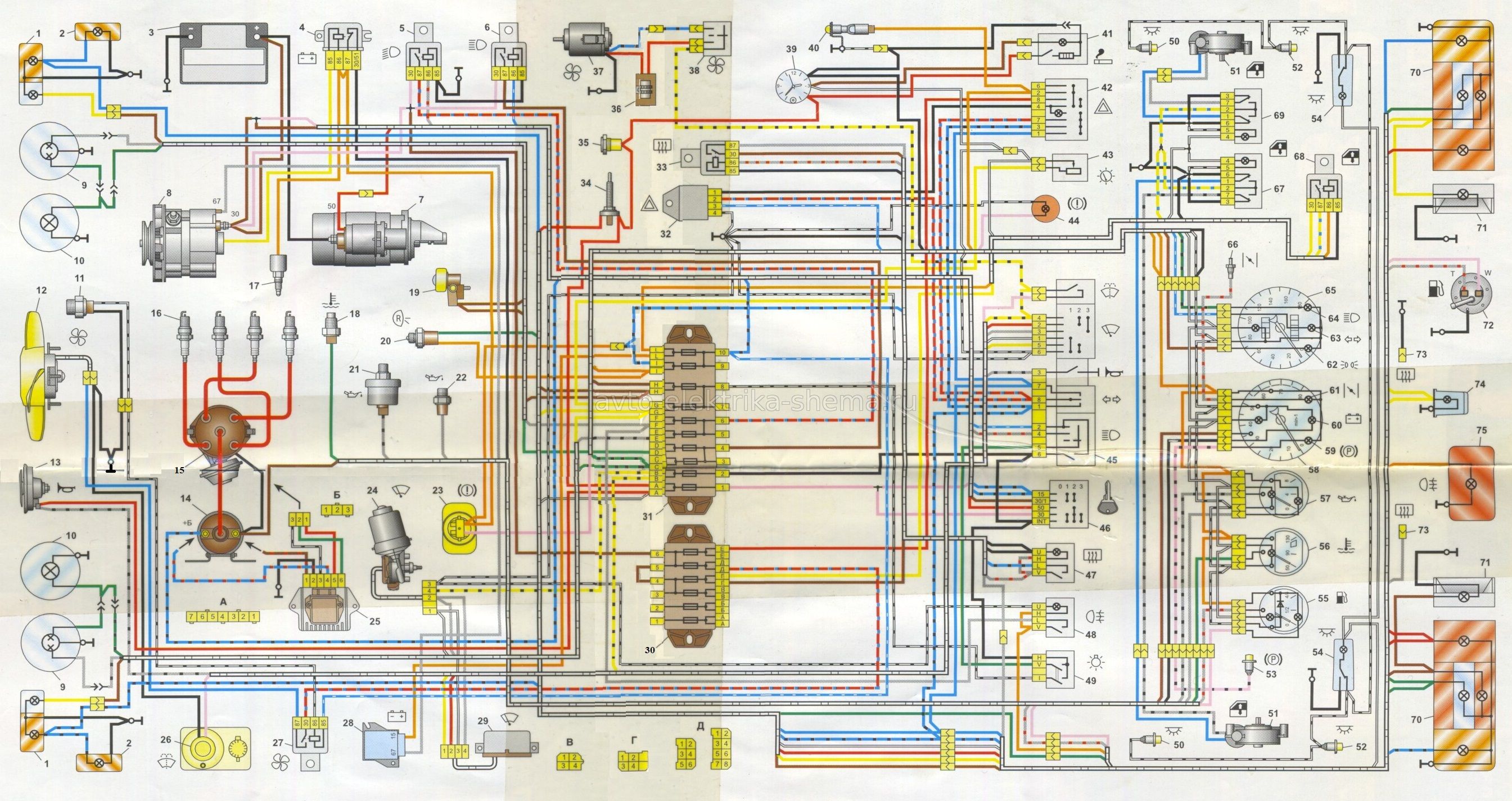

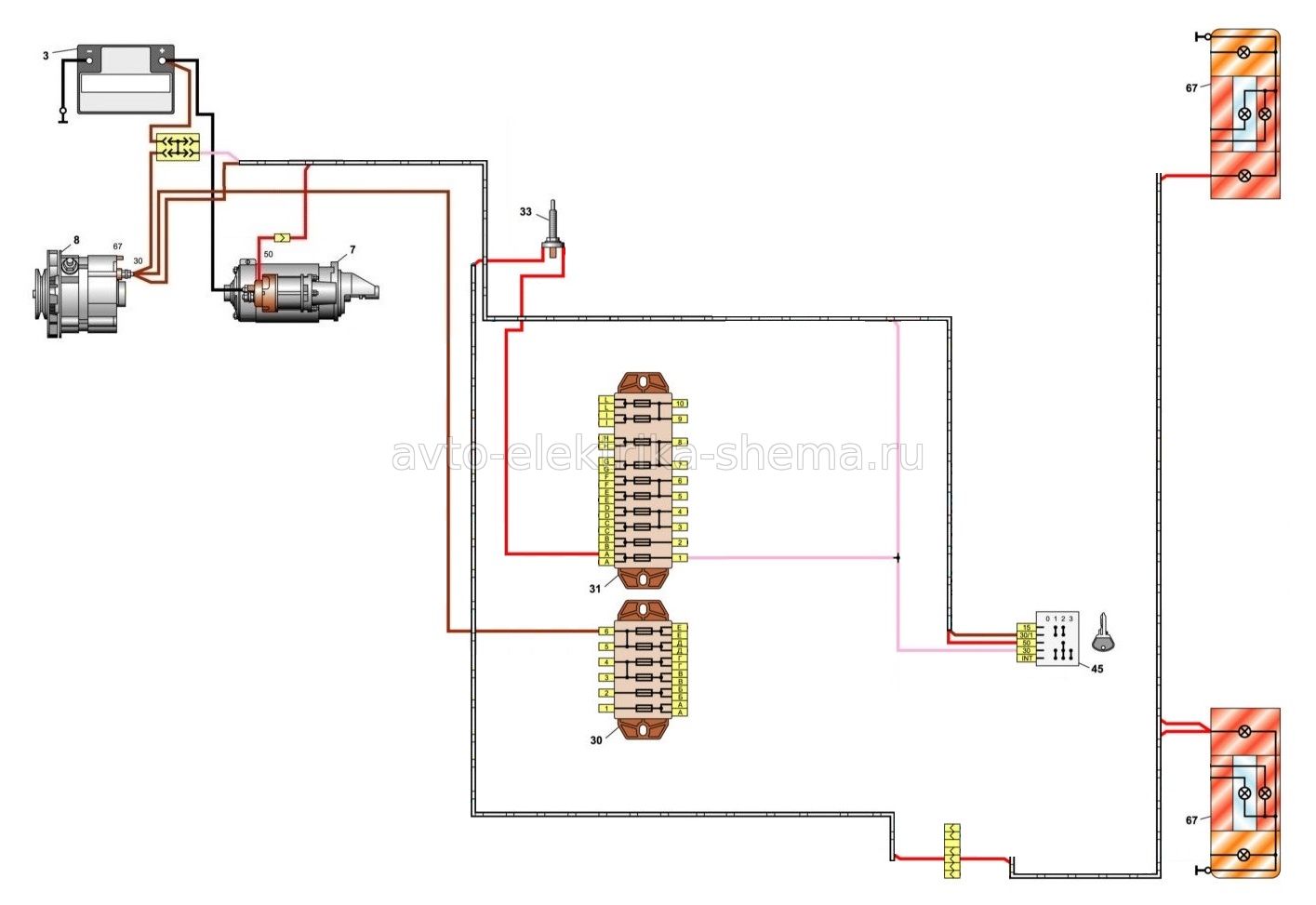

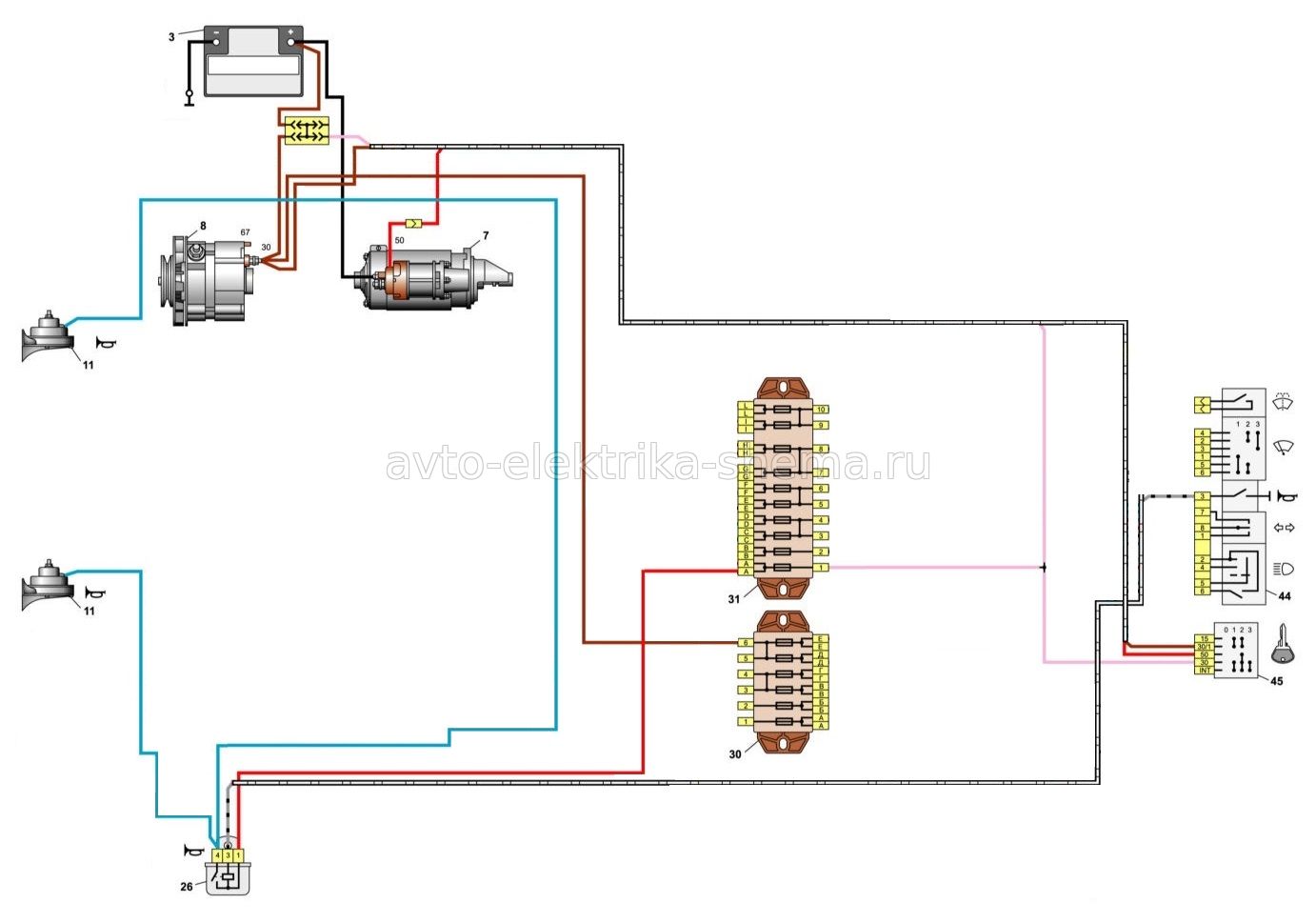

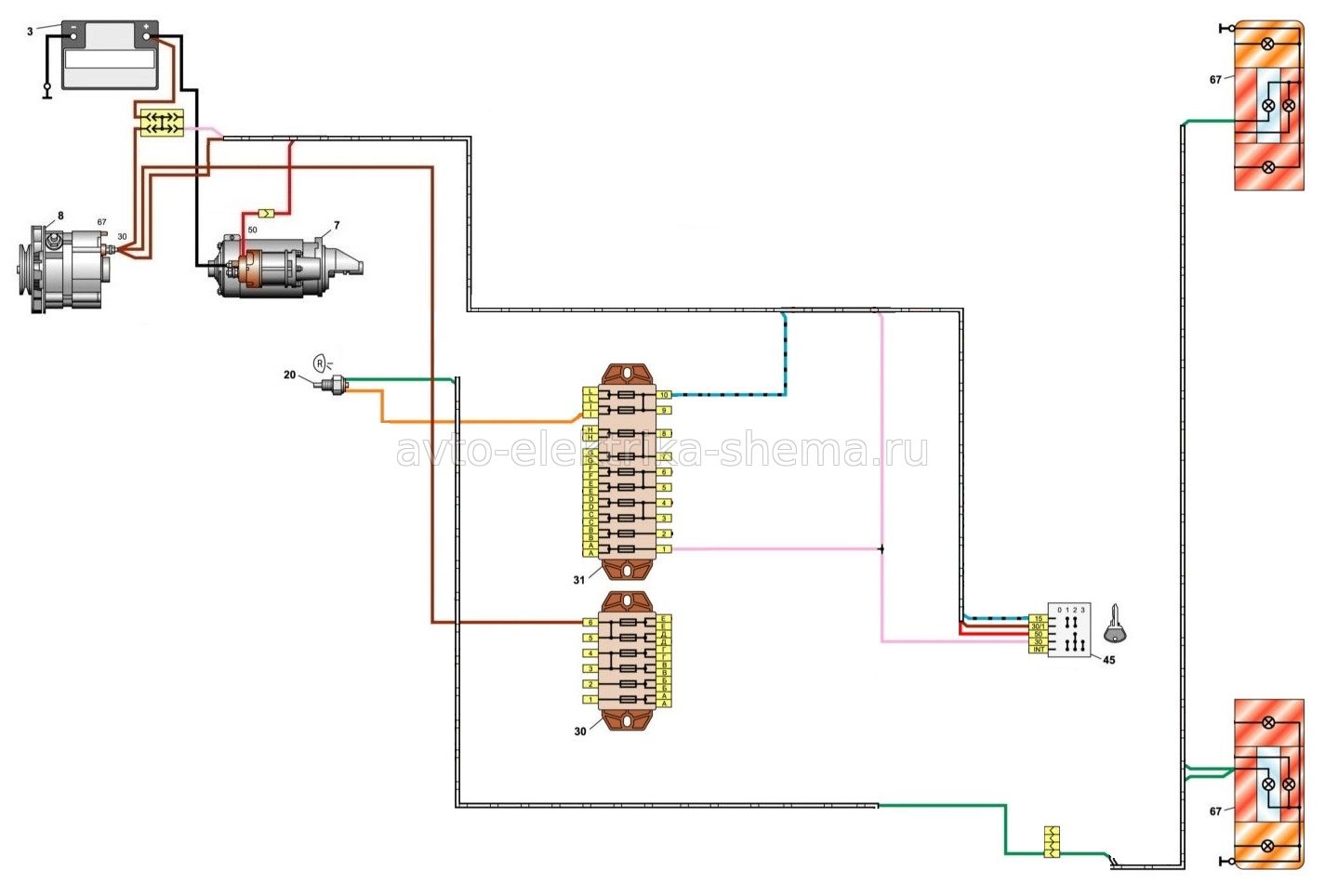

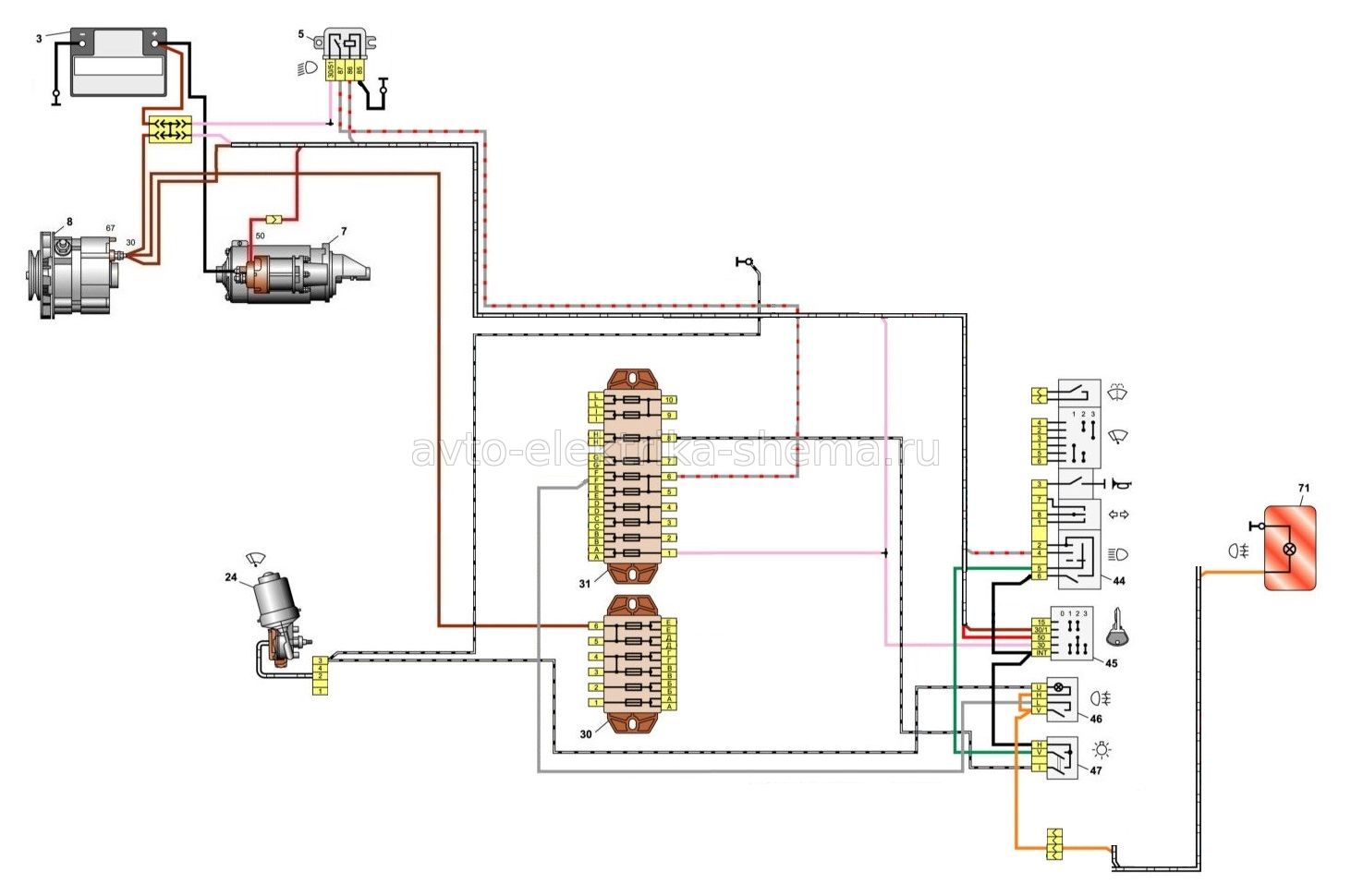

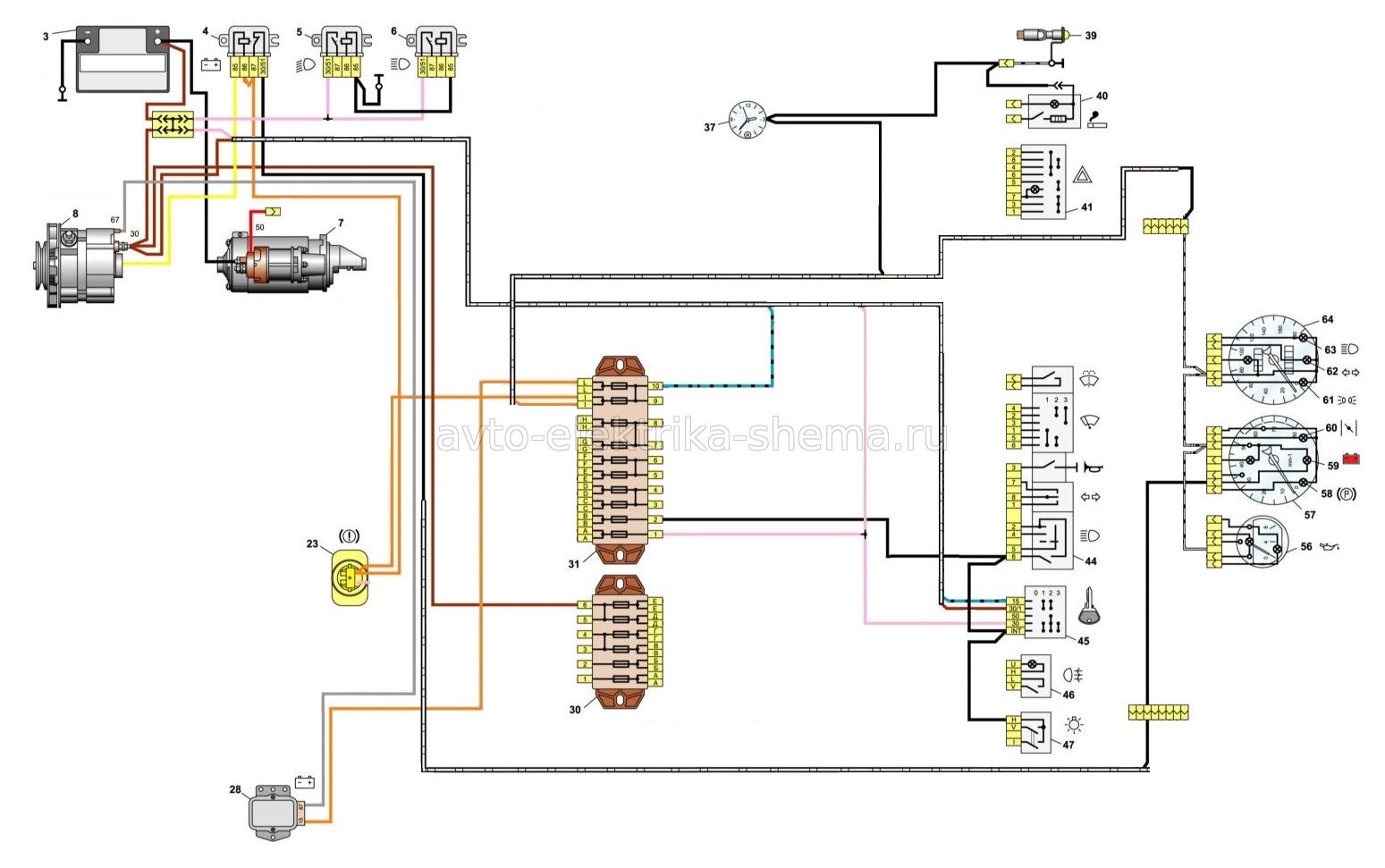

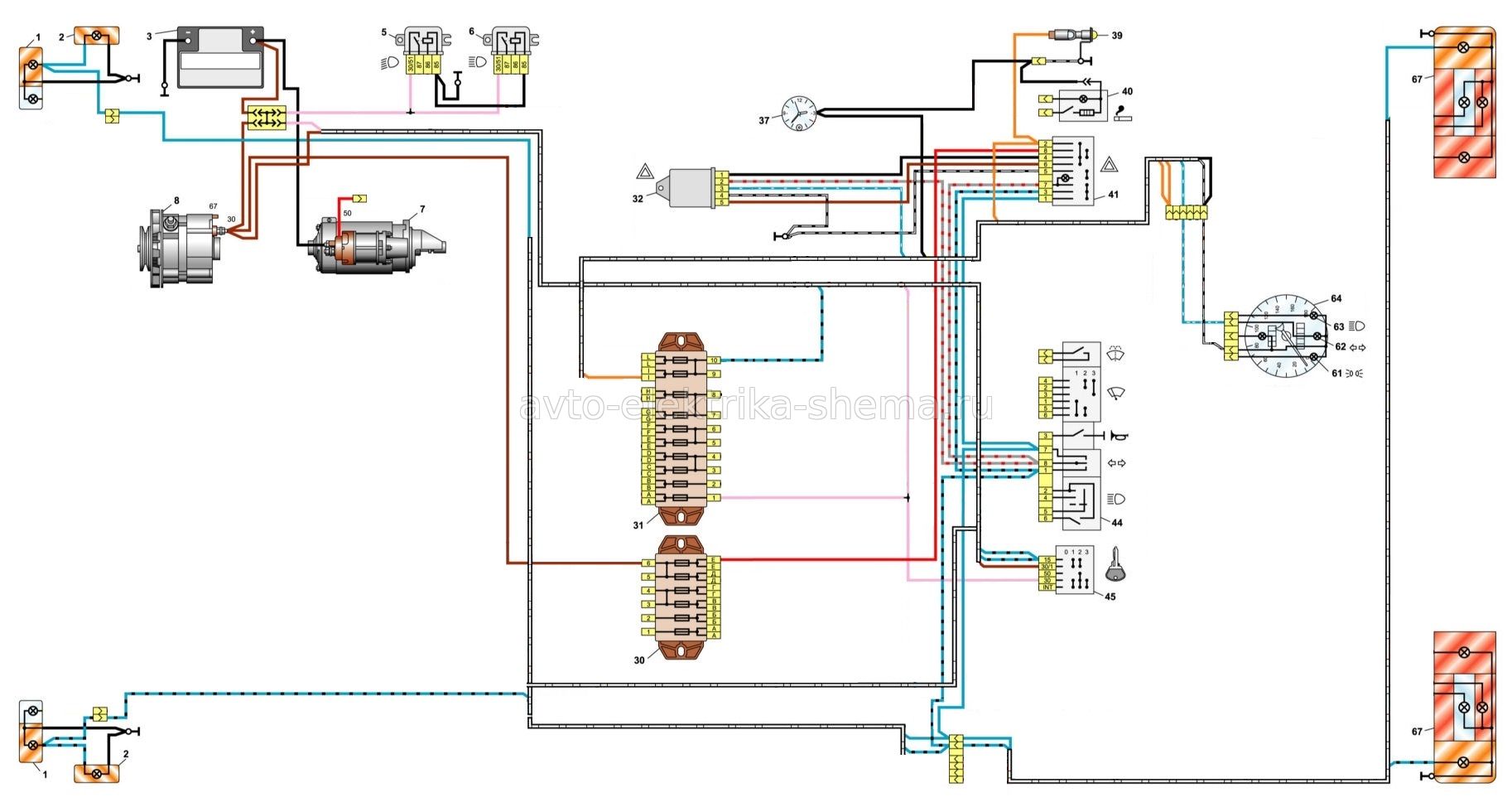

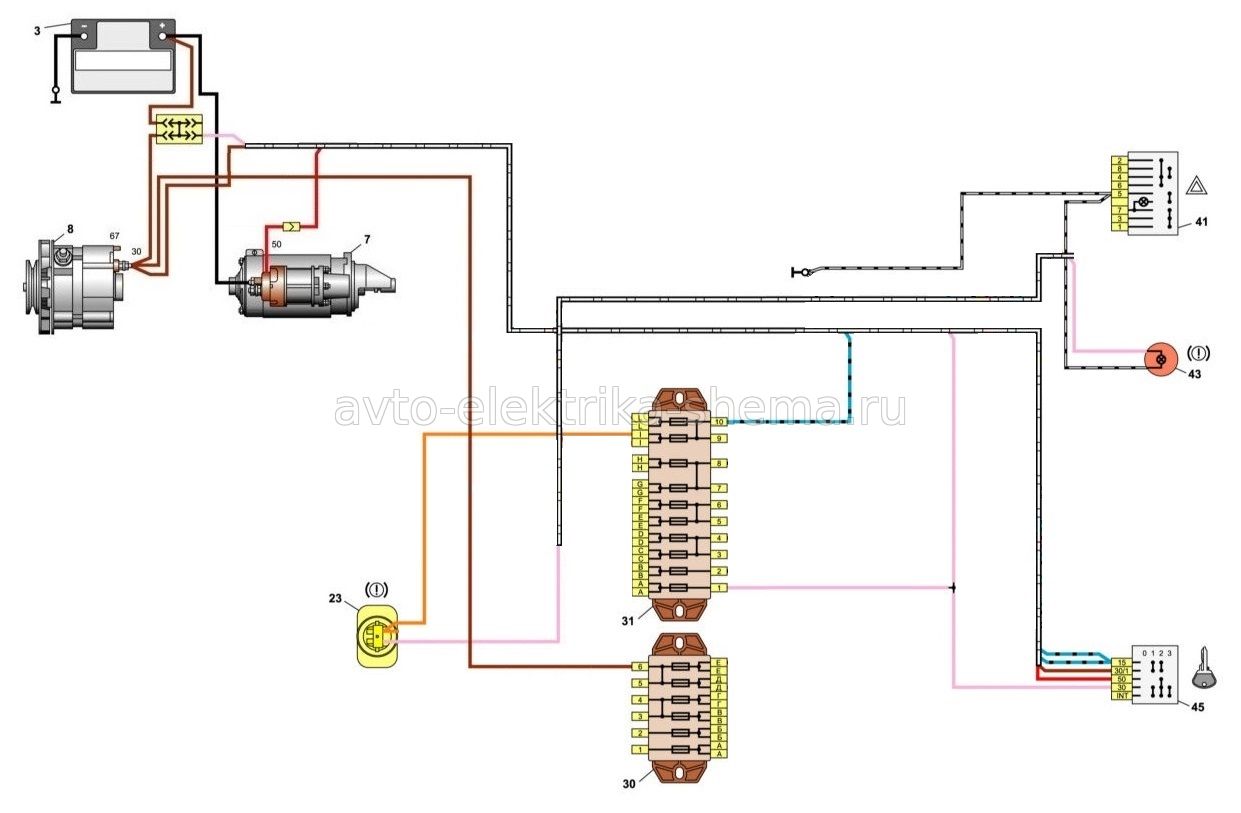

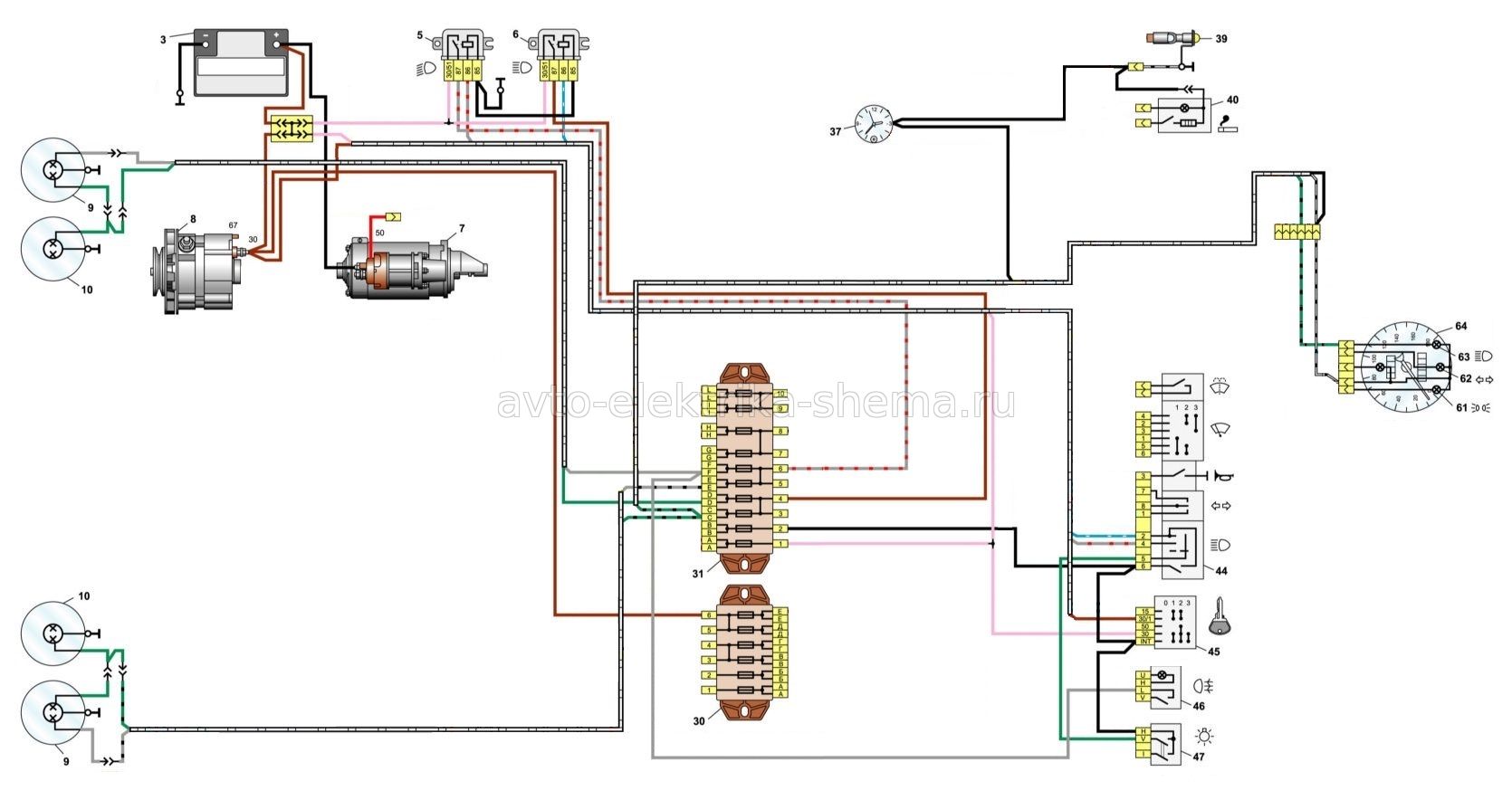

Схема электрооборудования автомобилей ВАЗ-2106

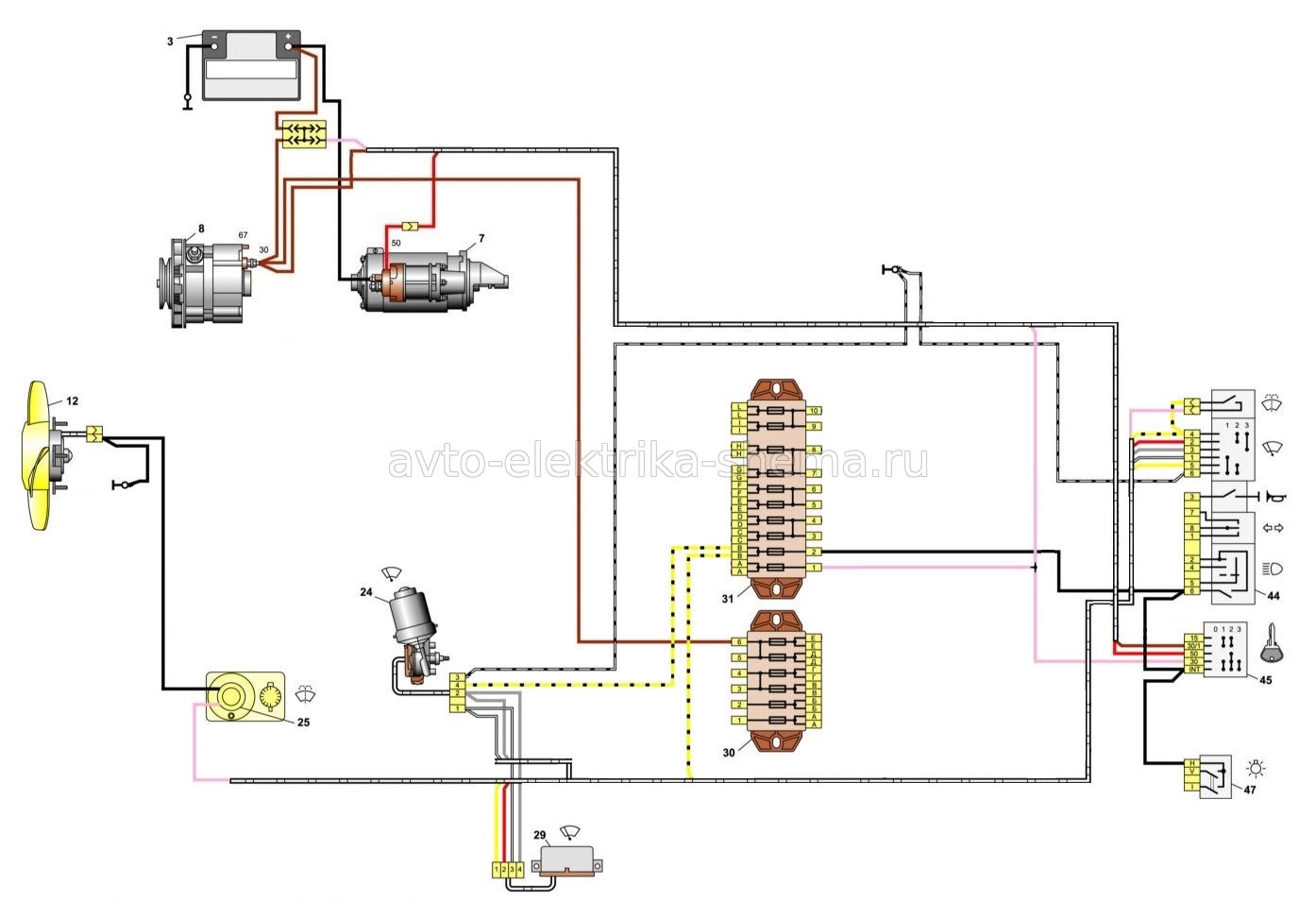

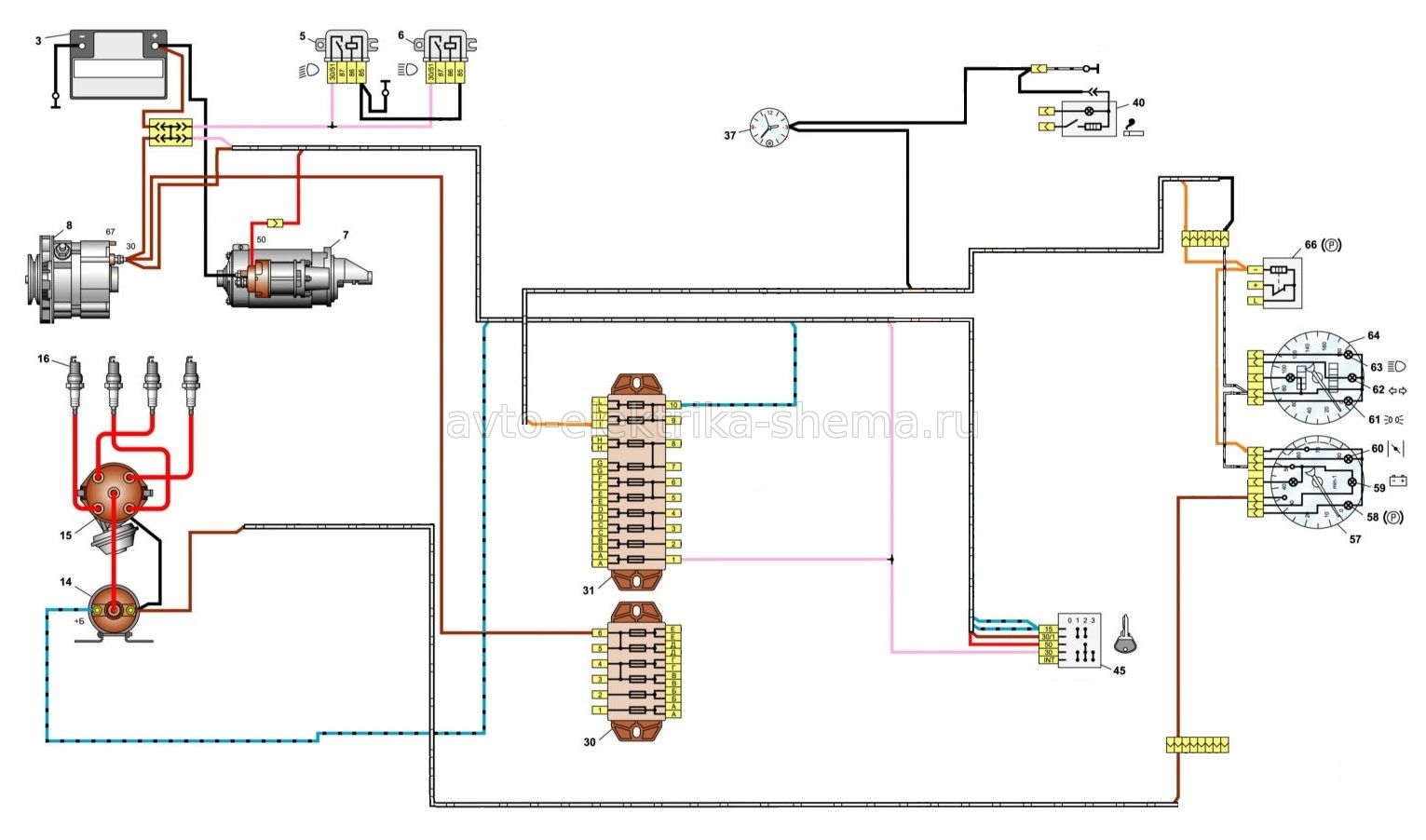

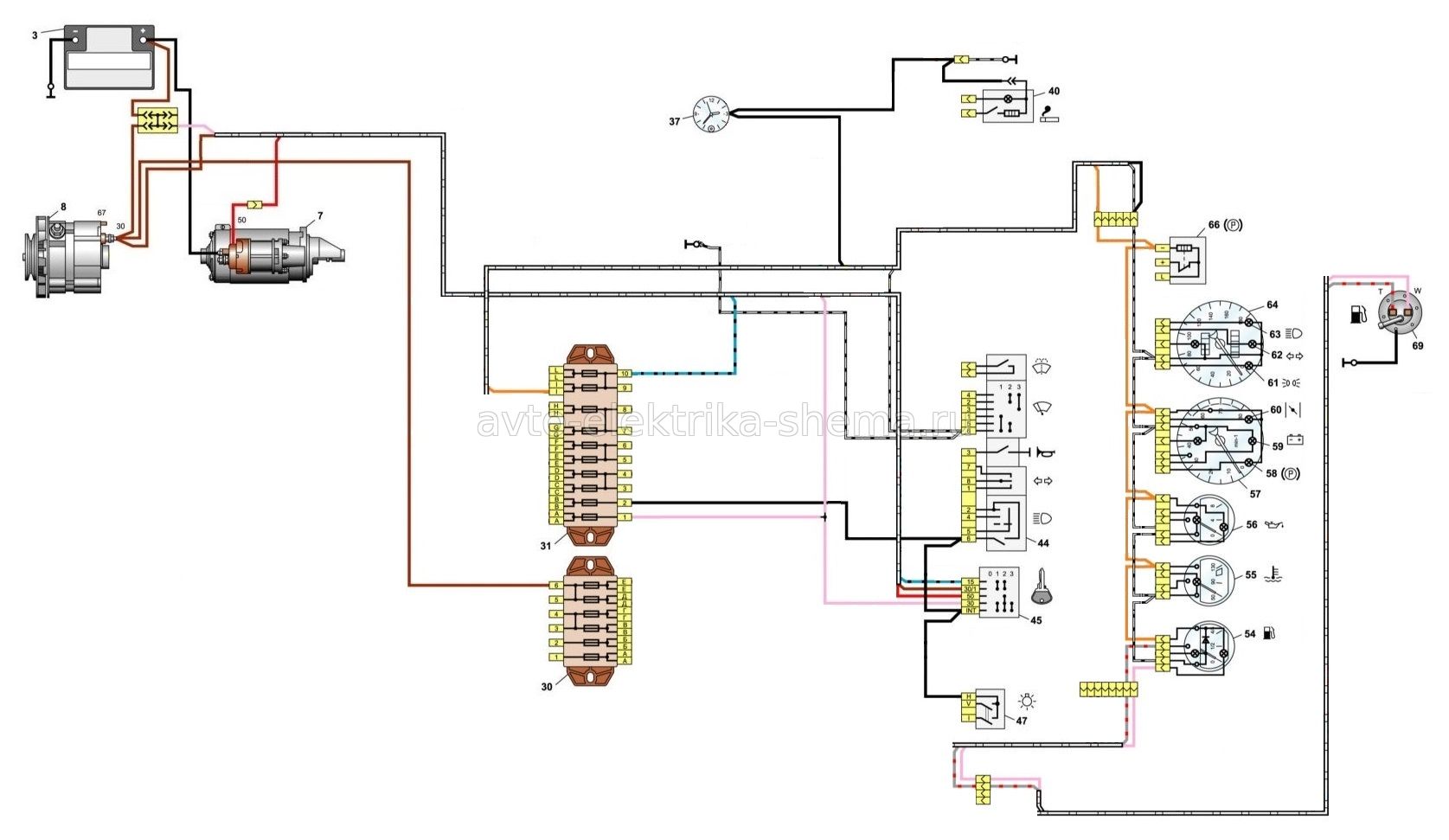

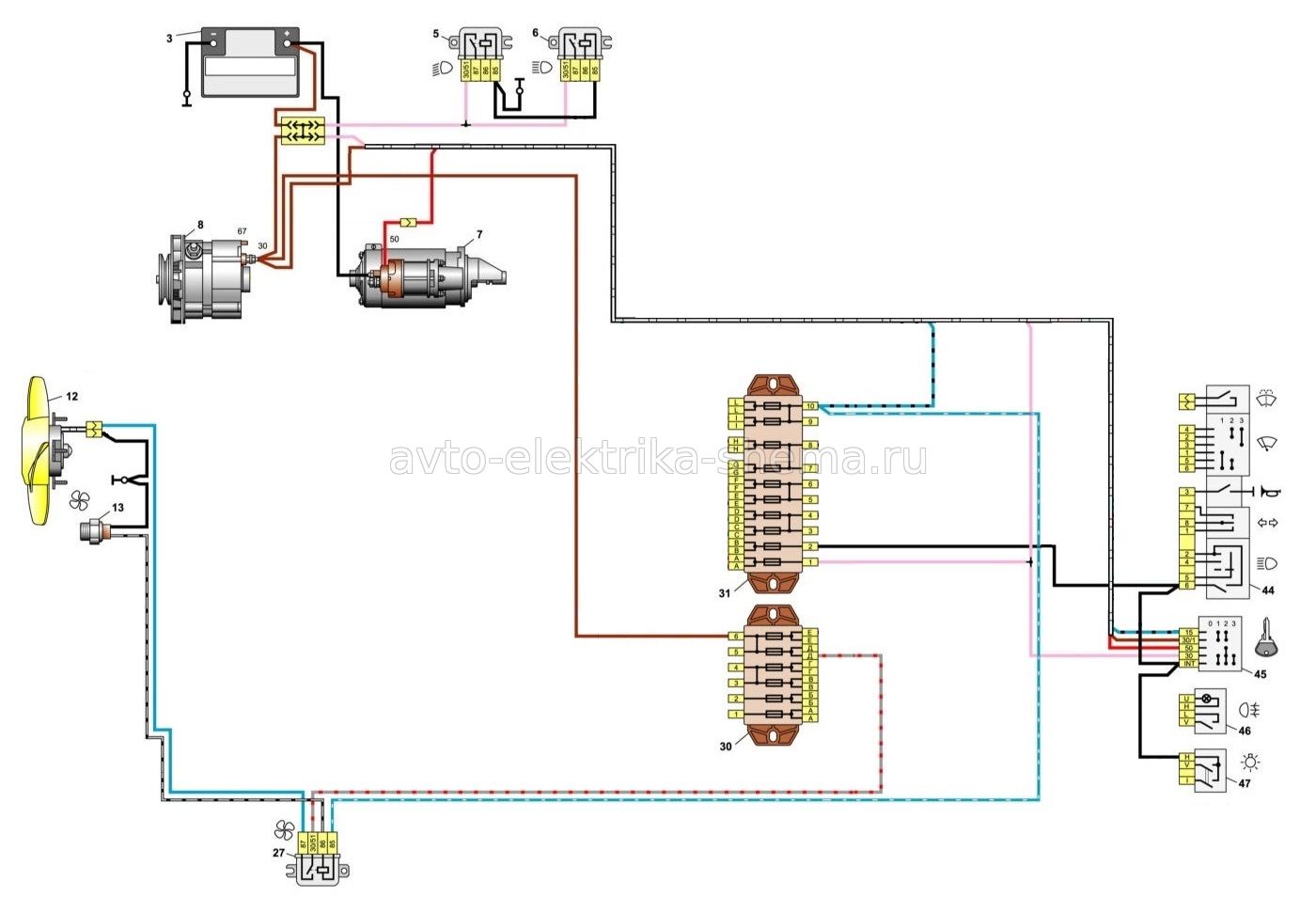

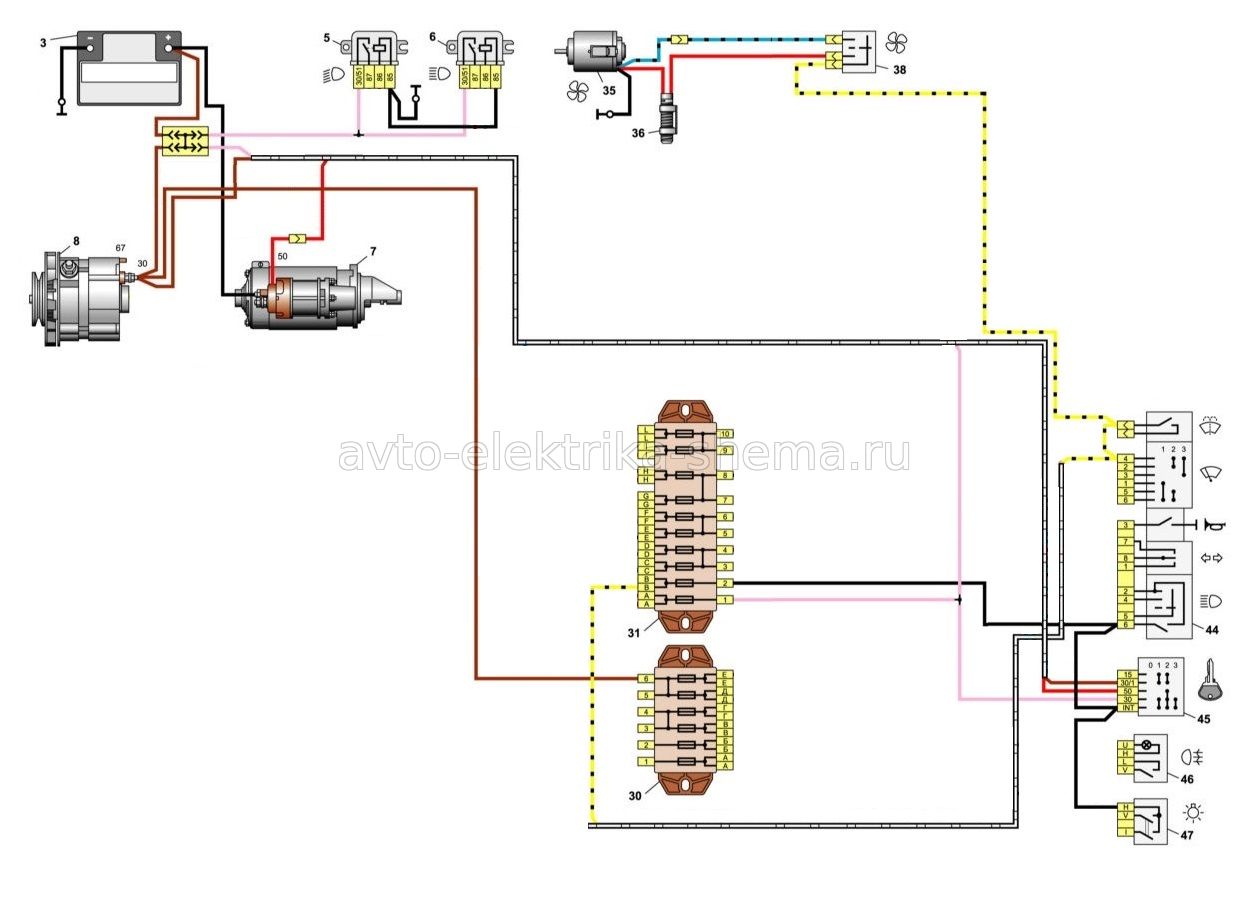

Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065 выпуска 1988-2001 гг.: 1 - передние фонари; 2 - боковые указатели поворота; 3 - аккумуляторная батарея; 4 - реле лампы сигнализатора заряда аккумуляторной батареи; 5 - реле включения ближнего света фар: 6 - реле включения дальнего света фар; 7 - стартер; 8 - генератор; 9 - наружные фары: 10 - внутренние фары: 11 - звуковой сигнал; 12 - электродвигатель вентилятора системы охлаждения двигателя; 13 - датчик включения электродвигателя вентилятора; 14 - катушка зажигания; 15 - распределитель зажигания; 16 - свечи зажигания; 17 - электромагнитный клапан карбюратора; 18 - датчик указателя температуры охлаждающей жидкости; 19 - подкапотная лампа; 20 - выключатель света заднего хода: 21 - датчик указателя давления масла (проверка); 22 - датчик сигнализатора недостаточного давления масла; 23 - датчик сигнализатора недостаточного уровня тормозной жидкости; 24 - моторедуктор очистителя ветрового стекла; 25 - электродвигатель омывателя ветрового стекла; 26 - реле звукового сигнала; 27 - реле включения электродвигателя вентилятора; 28 - регулятор напряжения: 29 - реле-прерыватель очистителя ветрового стекла: 30 - дополнительный блок предохранителей; 31 - основной блок предохранителей; 32 - реле-прерыватель аварийной сигнализации и указателей поворота: 33 - выключатель стоп-сигнала; 34 - штепсельная розетка для переносной лампы; 35 - электродвигатель отопителя; 36 - добавочный резистор электродвигателя отопителя; 37 часы; 38 - переключатель электродвигателя отопителя; 39 - лампа освещения вещевого ящика; 40 - прикуриватель; 41 - выключатель аварийной сигнализации; 42 - регулятор освещения приборов; 43 - лампа сигнализатора уровня тормозной жидкости; 44 - трехрычажный переключатель; 45 - выключатель зажигания; 46 - выключатель заднего противотуманного фонаря; 47 - выключатель наружного освещения; 48 - выключатели плафонов, расположенные в стойках передних дверей; 49 - выключатели фонарей открытия в передних дверях, расположенные в стойках передних дверей; 50 - фонари в передних дверях, горящих при открытии; 51 - выключатели плафонов, расположенные в стойках задних дверей; 52 - выключатель контрольной лампы стояночного тормоза; 53 - плафоны освещения салона; 54 - указатель уровня топлива с сигнализатором резерва; 55 - указатель температуры охлаждающей жидкости; 56 - указатель давления масла с сигнализатором недостаточного давления; 57 - тахометр; 58 - лампа сигнализатора стояночного тормоза; 59 - лампа сигнализатора заряда аккумуляторной батареи; 60 - лампа сигнализатора воздушной заслонки карбюратора; 61 - контрольная лампа габаритного света; 62 - лампа сигнализатора указателей поворота; 63 - лампа сигнализатора дальнего света фар; 64 - спидометр; 65 - выключатель сигнализатора воздушной заслонки карбюратора; 66 - реле контрольной лампы стояночного тормоза; 67 - задние фонари; 68 - фонари освещения номерного знака; 69 - датчик указателя уровня и резерва топлива; 70 - лампа освещения багажника; 71 - задний противотуманный фонарь.

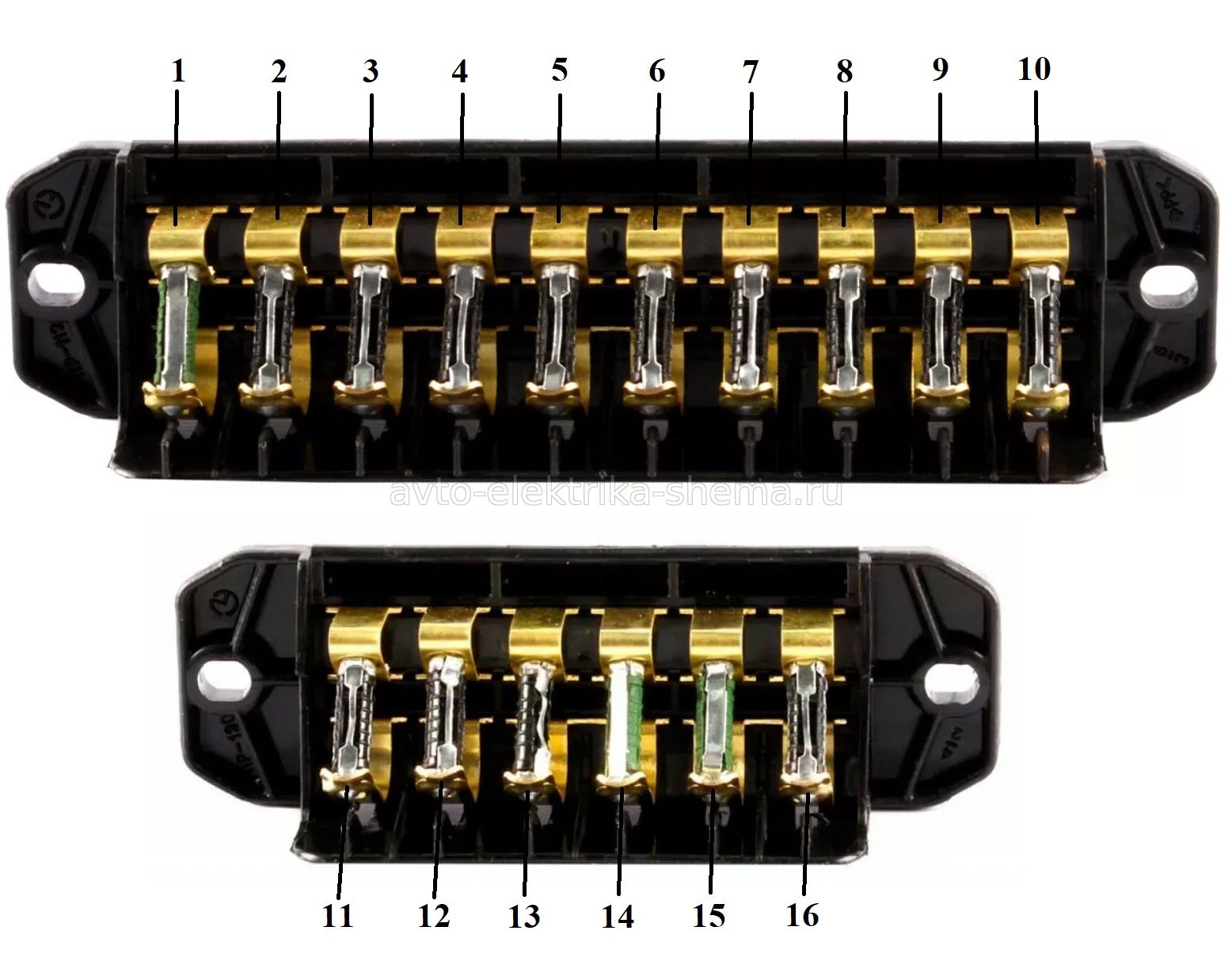

| Номер предохранителя (номинал, А) | Защищаемые цепи |
| 1 (16А) | Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп-сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы |
| 2 (8 А) | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя |
| 3 (8 А) | Левые фары (дальний свет) и контрольная лампа включения дальнего света |
| 4 (8 А) | Правые фары (дальний свет) |
| 5 (8 А) | Левые фары (ближний свет) |
| 6 (8 А) | Правые фары (ближний свет) |
| 7 (8 А) | Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя |
| 8 (8 А) | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света |
| 9 (8 А) | Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла |
| 10 (8 А) | Регулятор напряжения. Обмотка возбуждения генератора |
| 11 (8 А) | Резервный |
| 12 (8 А) | Резервный |
| 13 (8 А) | Резервный |
| 14 (16 А) | Элемент обогрева заднего стекла |
| 15 (16 А) | Электродвигатель вентилятора системы охлаждения двигателя |
| 16 (8 А) | Указатели поворота в режиме аварийной сигнализации |
