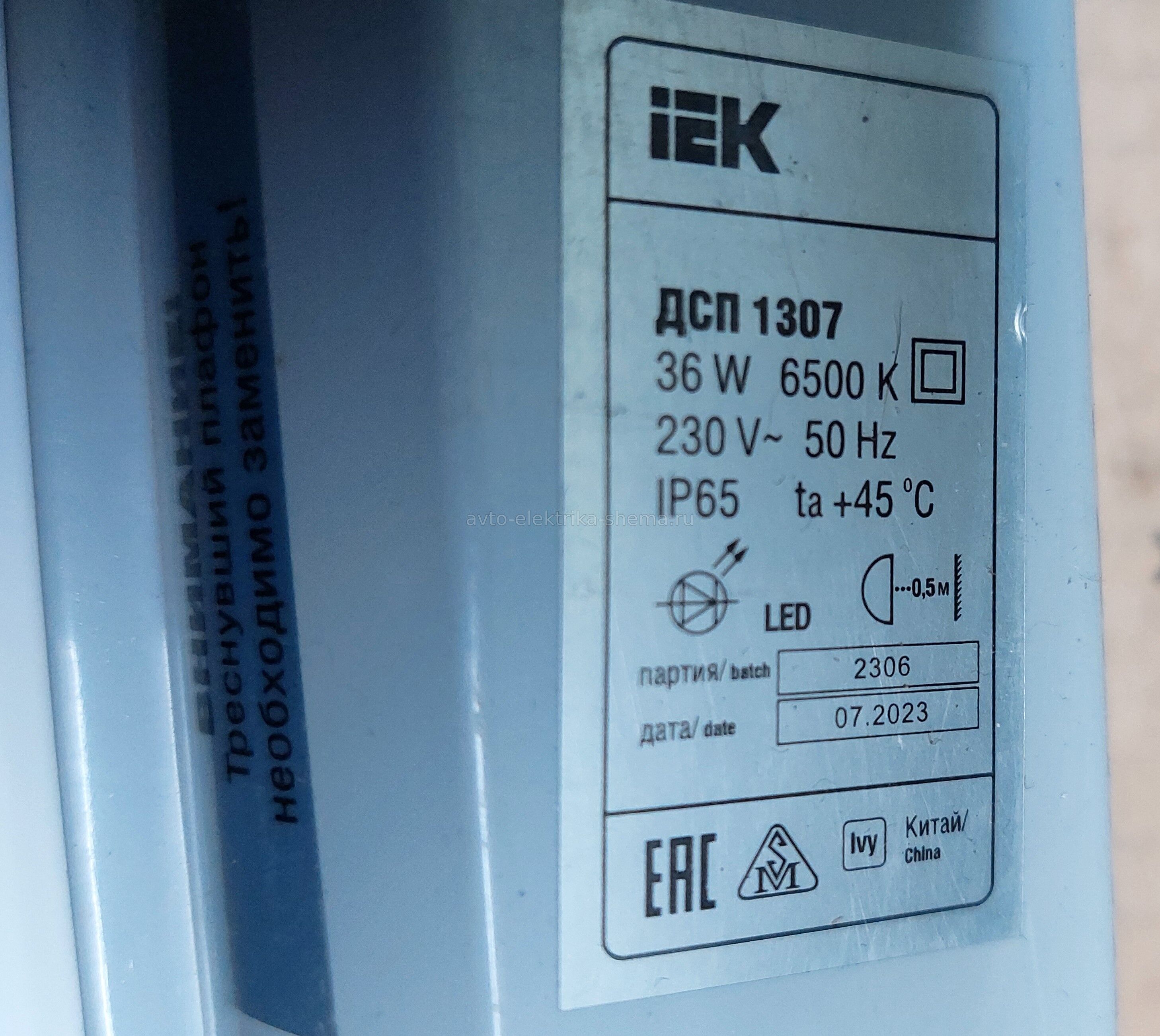

Принесли в ремонт два одинаковых светодиодных светильника IEK ДСП 1307 с одной и той же неисправностью в виде постоянного мигания. Мигание было с одной частотой и не хаотичное, это говорит о срабатывании защиты в схеме драйвера. На корпусе светильника есть маркировка с датой изготовления 2023 года, то есть хватило его на два с небольшим года, как то маловато.
Работал он не круглосуточно в отапливаемом помещении и сами светодиоды ещё выглядят хорошо, так что думаю проблема в драйверах.

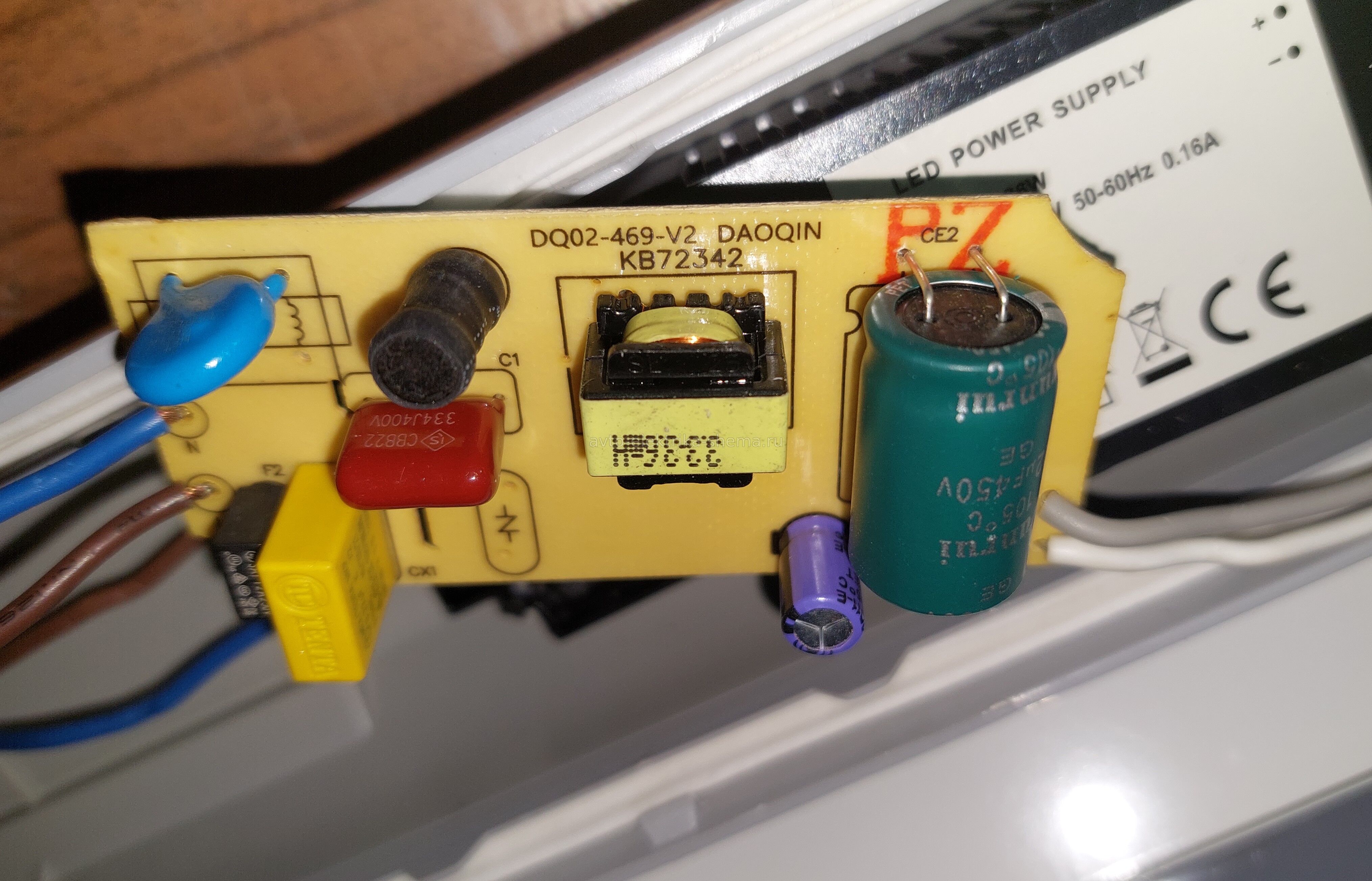

Плата драйвера имеет следующую маркировку: DQ02-469-V2 DAOQIN KB72342. Найти такой драйвер в продаже не удалось.

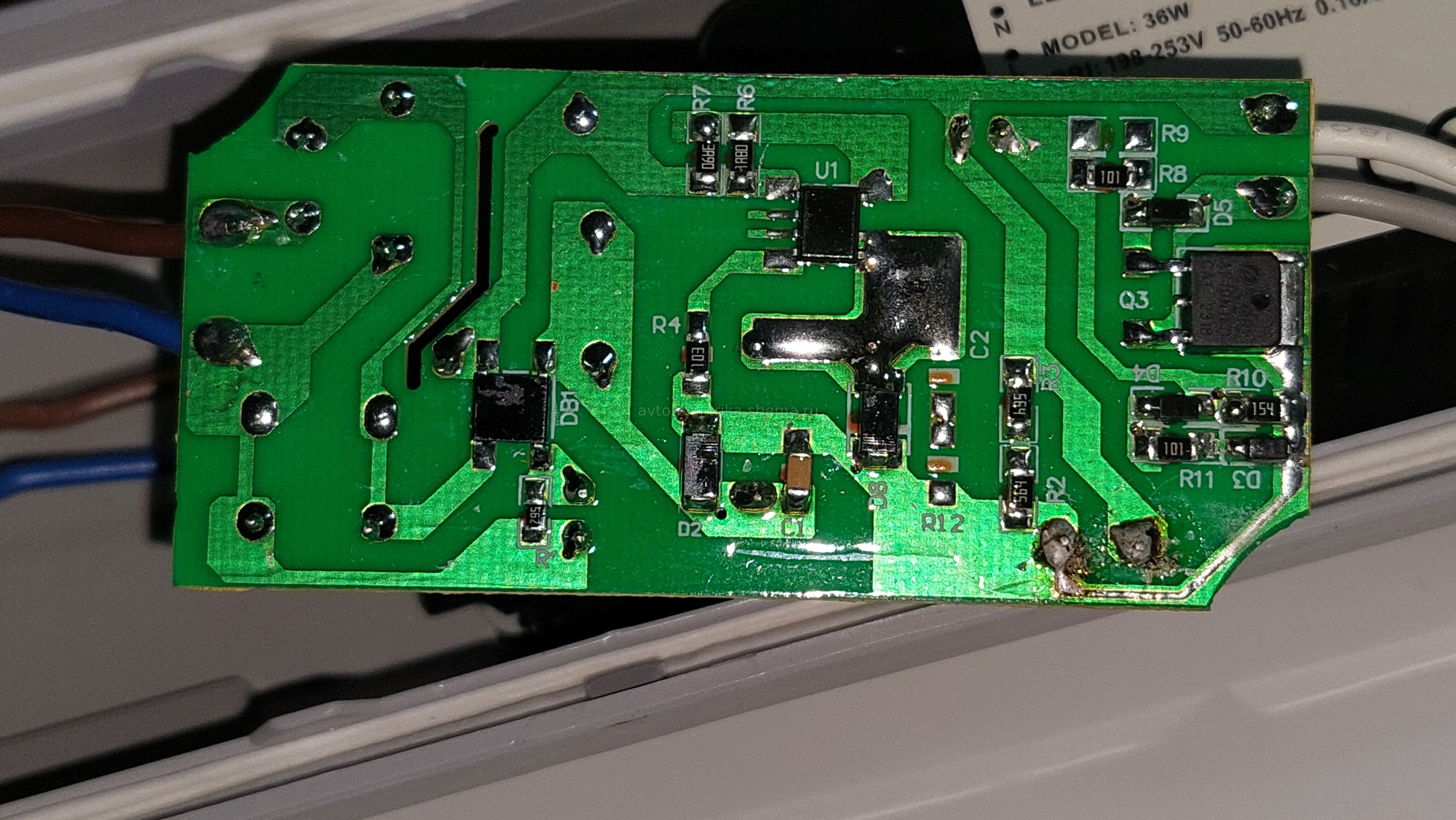

Радиодеталей на плате не так уж и много, так что попробуем выяснить что с ней не так. В первую же очередь проверил конденсаторы и попробовал поменять на новые, но это не помогло, вернул на место старые. Пропаял все детали, тоже не помогло.

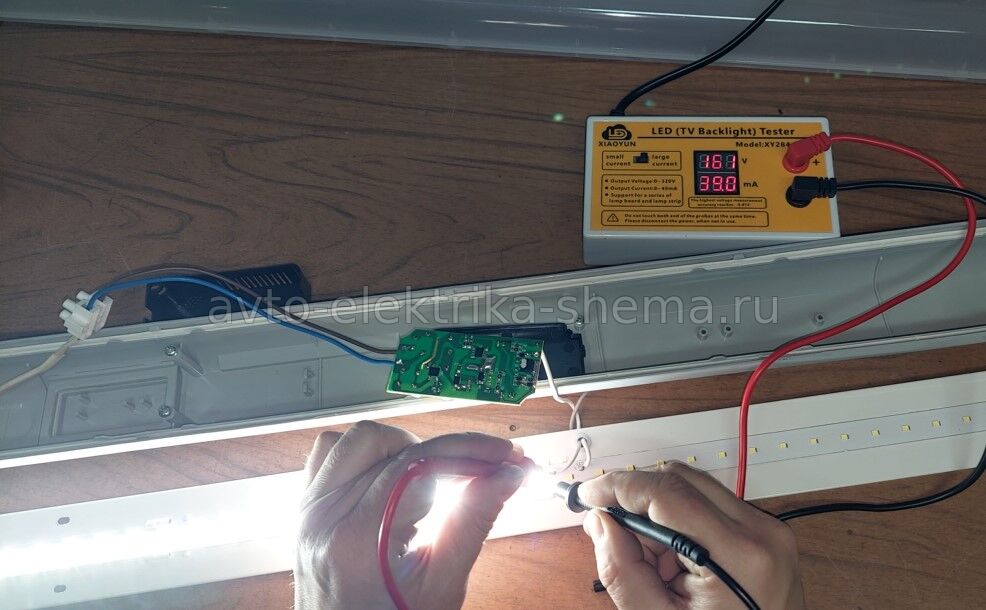

При помощи LED Tester проверил светодиоды при токе 38...39 мА, тестер позволяет проверять цепочку светодиодов до напряжения 309 вольт, в моём варианте нужно было 410 вольт, поэтому проверил по частям и сложил результат. Получилось что при токе 38 мА и напряжении 410 вольт светодиоды светят почти на полную яркость. Марку самих светодиодов не определил, но в продаже видел на ток 20 мА, 60 мА и 120 мА, то есть эти скорее всего на 60 мА, так как на 120 мА они бы бледно светились при 38 мА, а 20 мА бы ли бы слишком яркими. В этом светильнике все светодиоды похоже соединены последовательно. Значит пробуем уменьшить ток на импульсном драйвере.

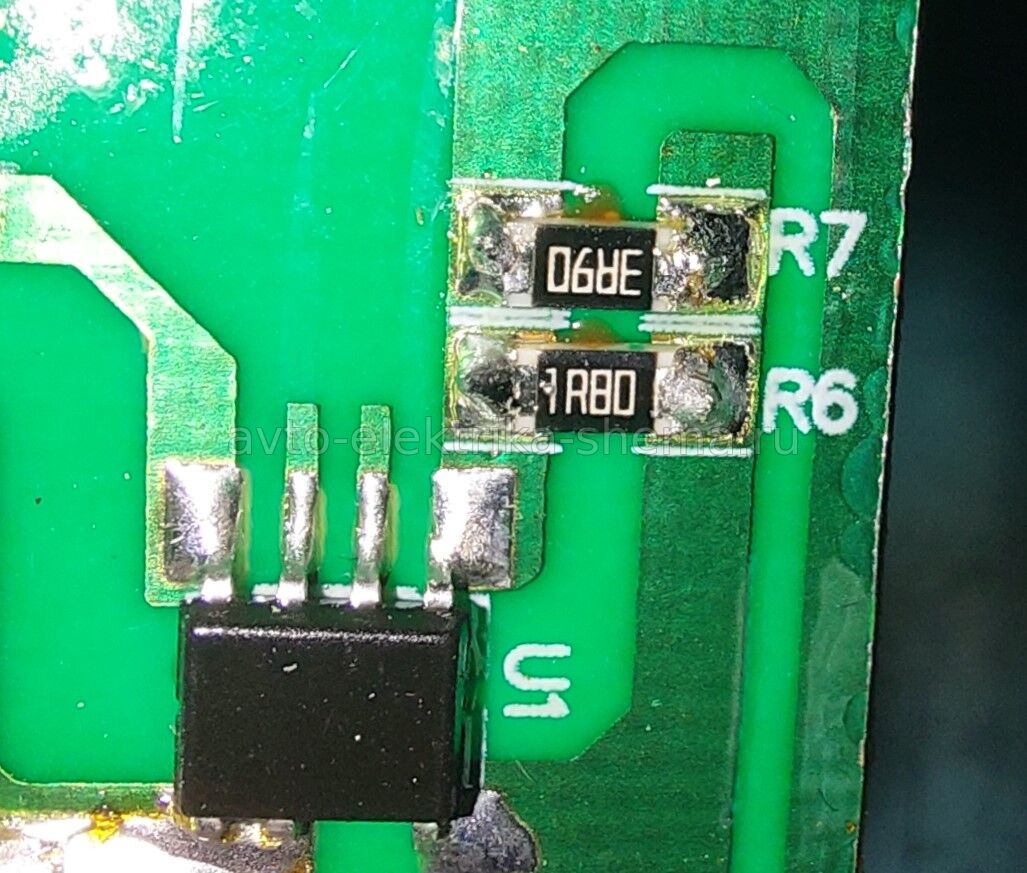

На фото выше показаны два сопротивления, соединённых параллельно R6 и R7, нужно убрать их и припаять одно новое на 3 Ом, либо собрать такое из двух.

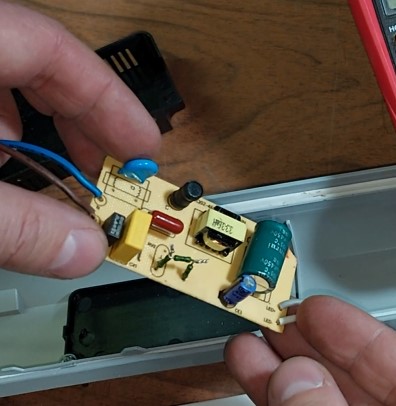

У меня не нашлось таких SMD сопротивлений, поэтому спаял из трёх последовательно по 1 Ому.
В результате на выходе драйвера с подключенными светодиодами получилось 411 вольт, ток не замерял. По яркости мне было достаточно, если чуть уменьшить сопротивление, то будет ещё ярче, но может опять начать срабатывать защита. При первом включении светильник запускается со второго мигания, и так при каждом включении. Протестировал их несколько дней, всё исправно работает. Смотрите видеоролик по ремонту такого светильника.
