Ремонт электрического парового стерилизатора Philips Avent

Принесли в ремонт паровой стерилизатор Philips Avent. Попробуем разобраться с его устройством и понять что вышло из строя. Самое главное, чтобы нагревательный элемент был целый, если нет, то ремонт на этом закончится, так как его скорее всего не купить. Разбираем и смотрим.

Внутри устроено всё просто, нагревательный элемент и термостат с автоматическим выключением при определённой температуре. Марка термостата "INT08L 6708", характеристики температуры его отключения не смог найти. Сам термостат исправен, при нажатии на кнопку он включается. Нагревательный элемент исправен и имеет сопротивление около 80 Ом. Но есть там ещё одна невидимая деталь, которая спрятана в красной длинной трубочке, это термопредохранитель, он защищает стерилизатор от перегрева.

Термопредохранитель в исправном виде прозванивается мультиметром как обычный предохранитель. В моём случае он был неисправен. Покупаю термопредохранитель на 192°С. Отличаются они ещё по току, например 10 А или 15 А. На этом нет маркировки величины тока, а в продаже был только на 15 А, так как смысл этого предохранителя в защите от перегрева, то ставлю такой, хотя нагревательный элемент потребляет не более 4 А.

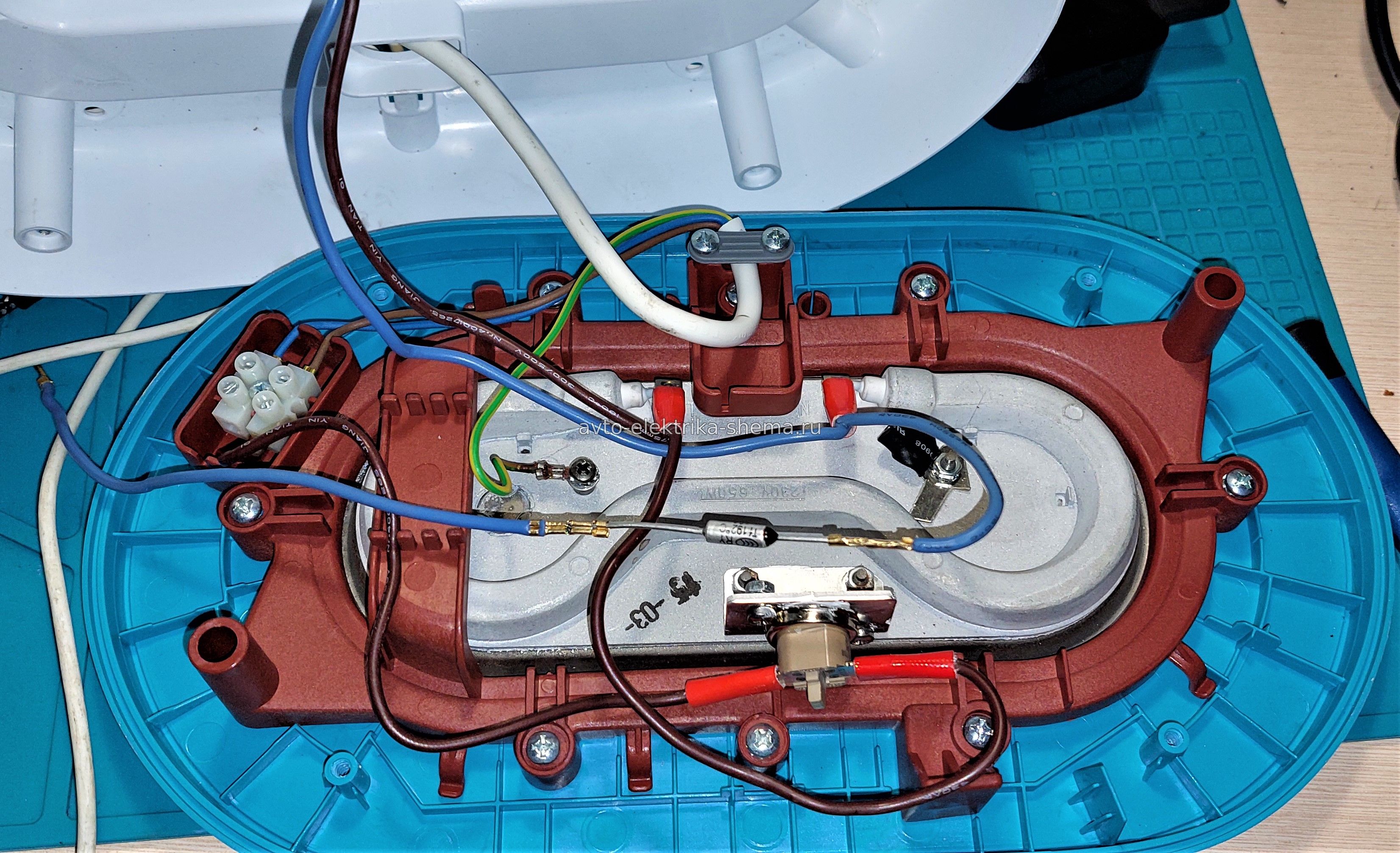

К проводам стыкуется термопредохранитель без пайки, при помощи специальных обжимок. Далее усаживается феном термоусадка при температуре около 100°С, чтобы не перегреть случайно и сверху надевается обратно красная термостойкая трубочка. Всё собираю и проверяю сопротивление через штепсельную вилку.

Теперь можно проводить испытания. Наливаю воду и включаю, после выкипания воды, секунд через 15 термостат отключает прибор. Повторяю ещё несколько раз, но даю немного остыть после каждого выключения. Возможно перегрев произошел из за частого использования или дети баловались нажимая всё время кнопочку пока родители не видят.
