Сломался электрический духовой шкаф Самсунг NV70K2340RS. Сначала неисправность проявлялась иногда в виде отключения во время приготовления пищи, примерно один раз за готовку, затем всё чаще и наконец уже перед готовкой, когда нужно выбрать какой либо режим и температуру, показания на дисплее прыгали, не давая даже включить. По ощущениям очень похоже на неисправность переключателя режимов, поэтому проверку с него и начнём. Вытаскиваем духовой шкаф из мебели, предварительно отключив от сети.

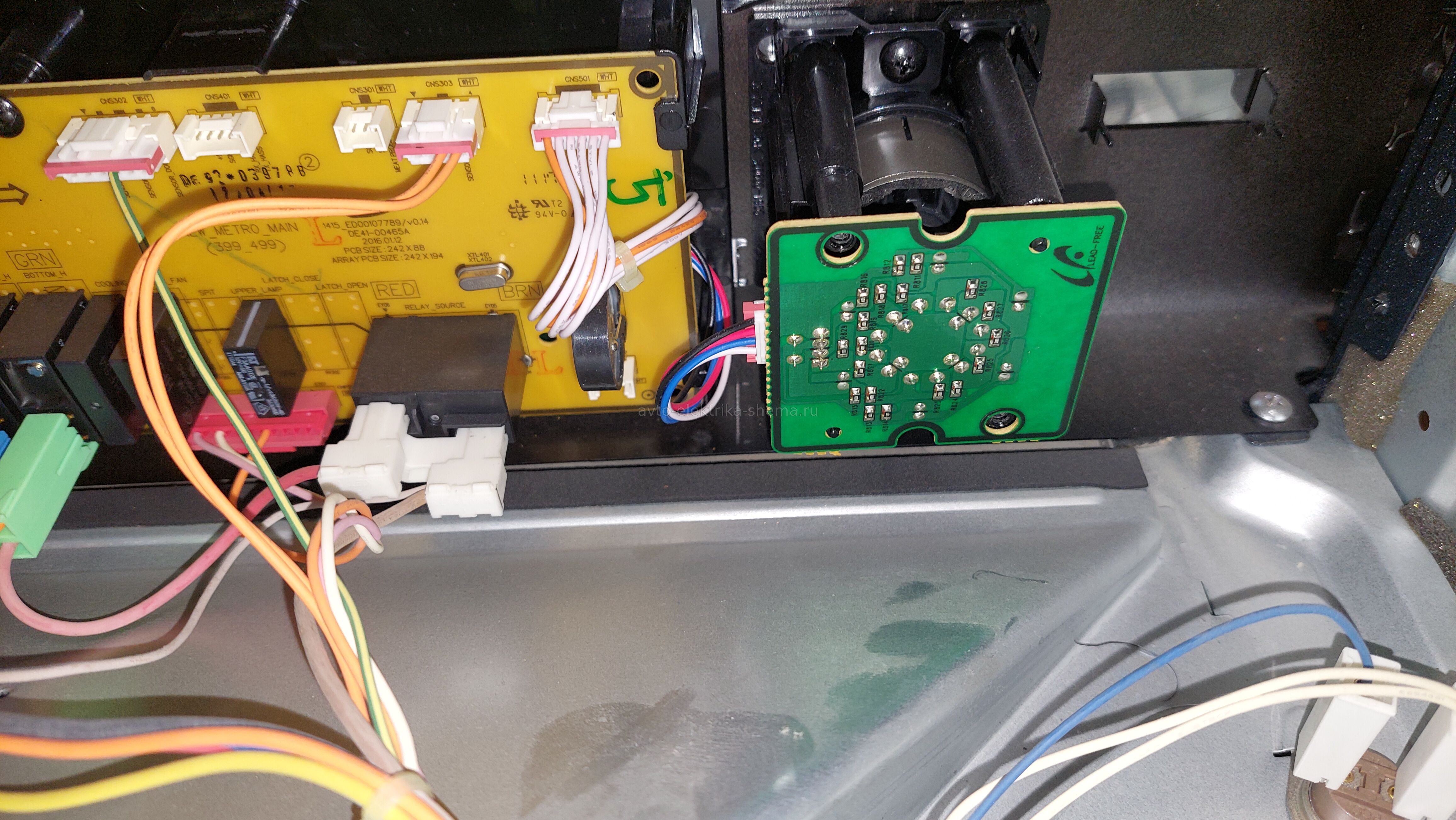

Чтобы добраться до переключателя нужно снять верхнюю крышку, она крепится на двух саморезах по бокам, затем сдвигаем её назад и вытаскиваем вверх. Открывается доступ к плате управления и переключателю. Переключатель держится тоже на двух саморезах, отвернув которые можно вытащить переключатель во внутрь, предварительно отключив электрический разъём. Теперь переключатель можно уносить на стол и разбираться дальше.

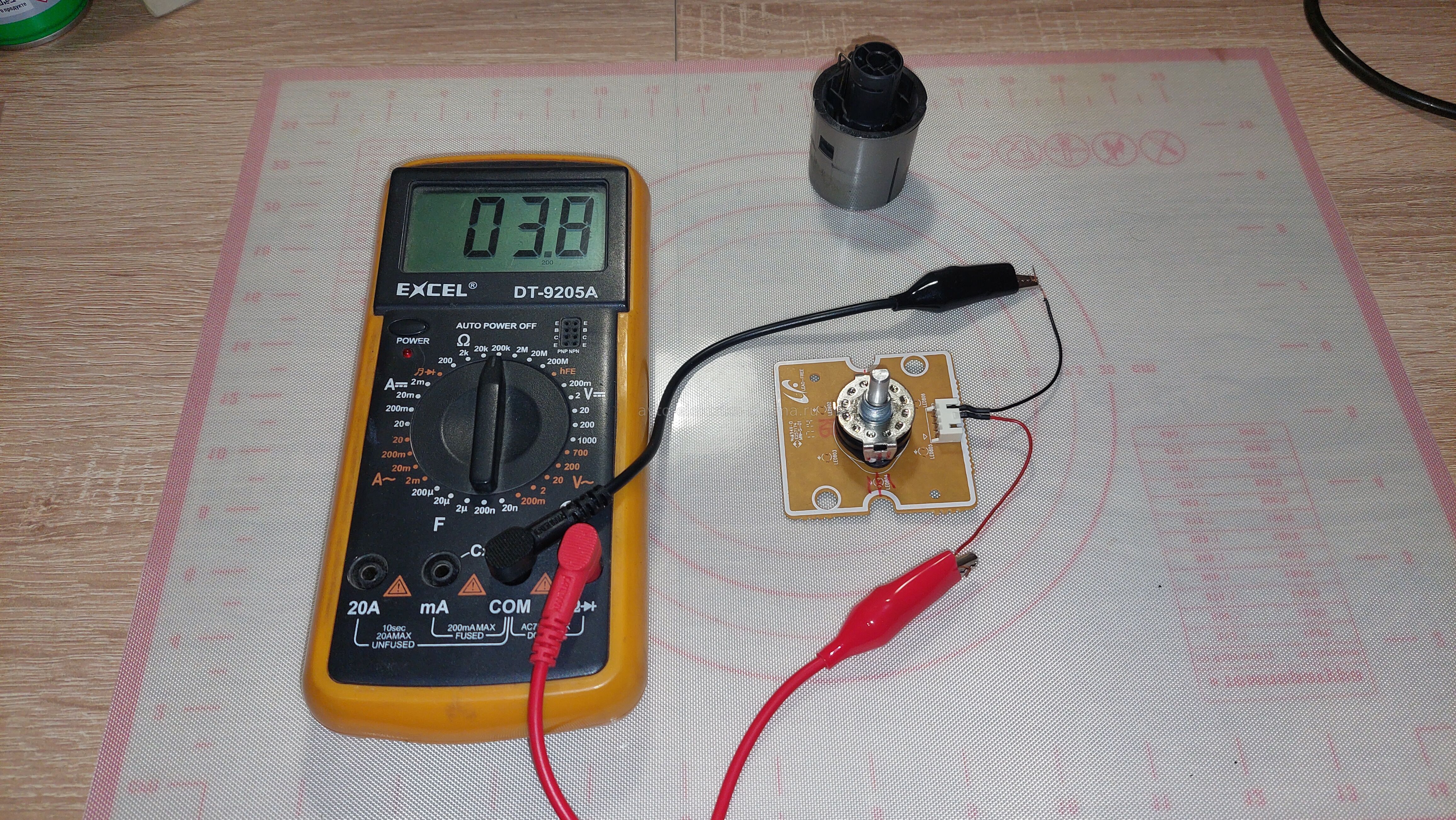

Разъём на плате имеет четыре контакта. Подключим мультиметр к двум верхним контактам и измерим сопротивление между ними в режиме 200 кОм. В нулевом положении сопротивление будет примерно 3.8 кОм, затем двигаем переключатель против часовой стрелки и смотрим показания прибора, первое положение должно показывать примерно 2.8 кОм и не изменяться от пошатывания ручки, второе 1.9 кОм, далее 0.9 кОм, 22.9 кОм, 18.3 кОм, 13.7 кОм, 11.7 кОм, 9.7 кОм, 7.8 кОм, 5.8 кОм, 4.8 кОм. В нашем случае сопротивление не стабильное и прыгает до сотен кОм. Значит проблема в нём, необходимо разобрать переключатель и протереть контакты спиртом. Плата переключателя имеет маркировку 94V-0 E257174 MW-S-01.

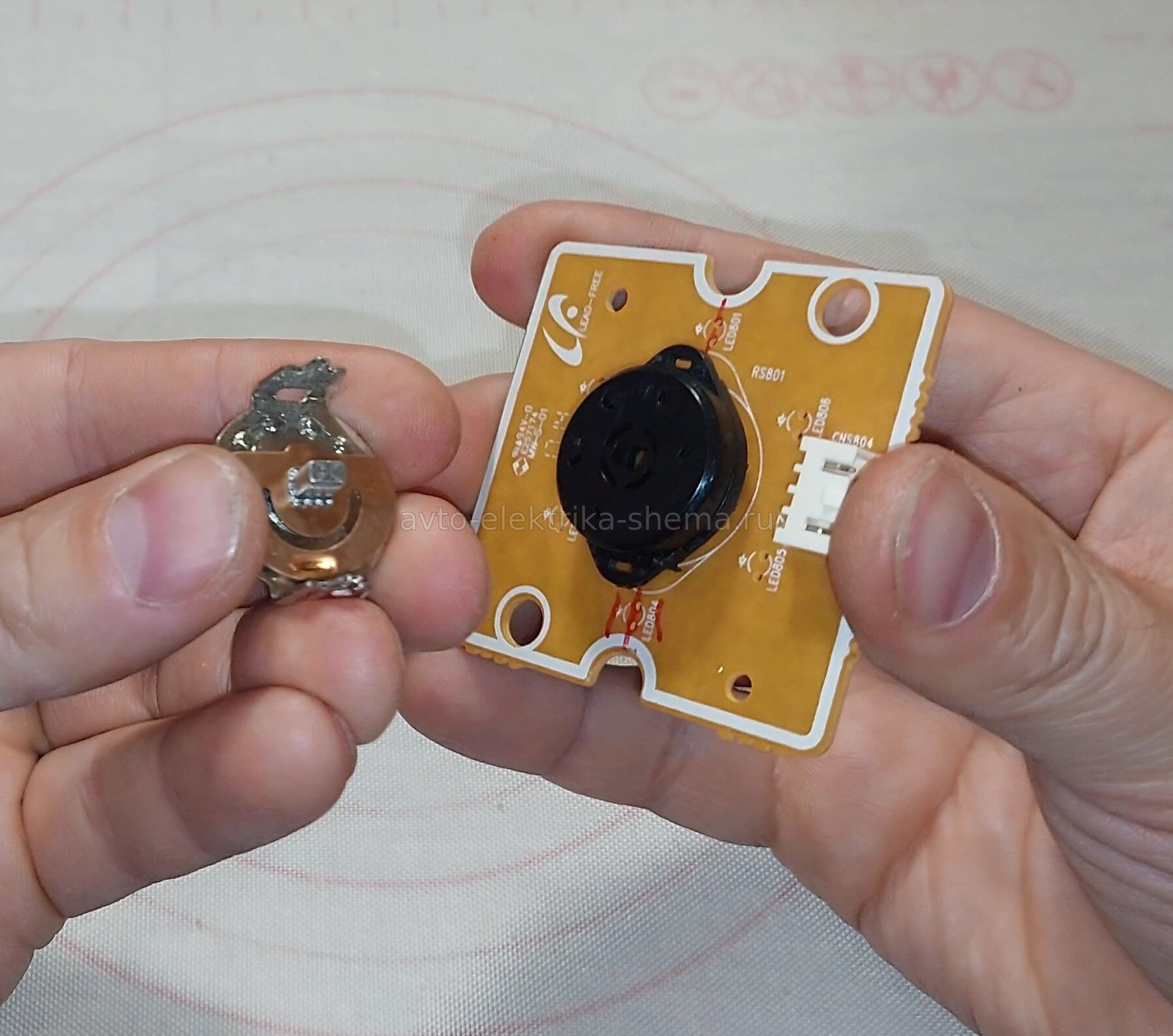

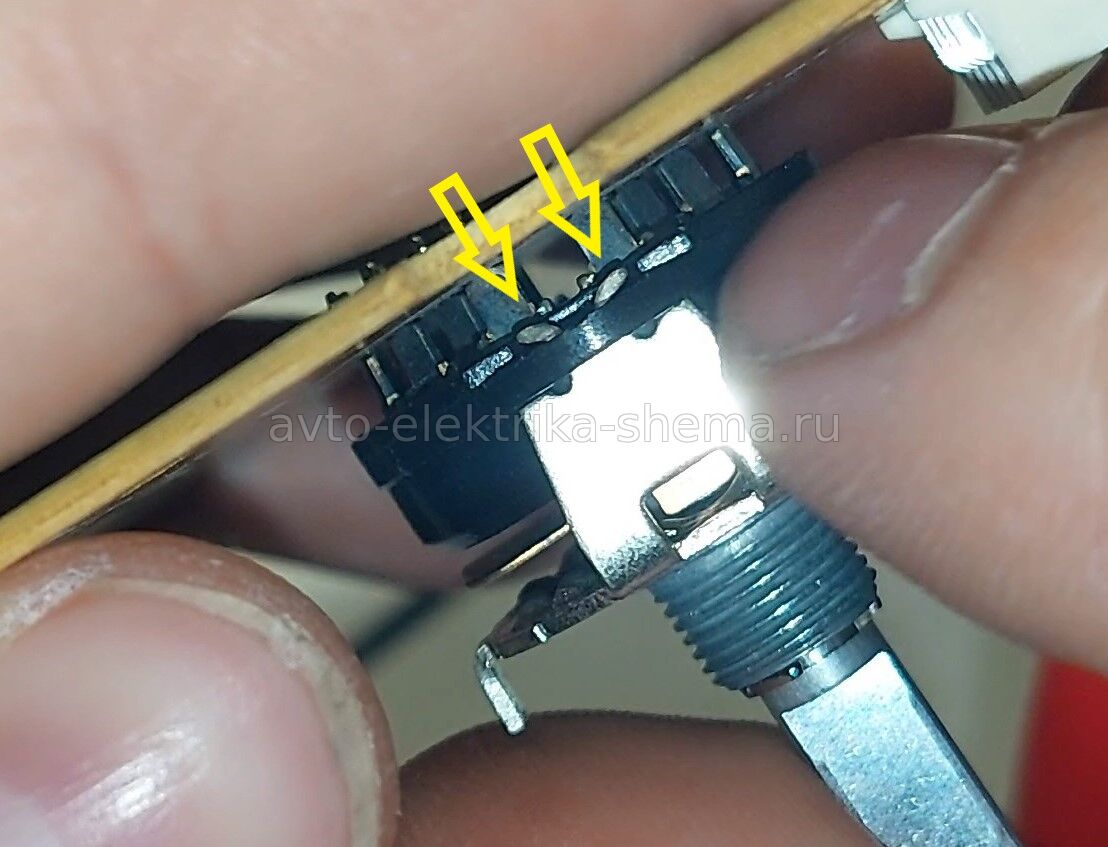

Разгибаю скобки с двух сторон при помощи отвёртки и маленьких утконосов. После этого маркером отмечаю метки взаимного расположения всех элементов и фотографирую, затем отделяю металлическую ручку от пластика.
Далее снимаю пластиковую часть, поддев её ногтём, но предварительно тоже делаю метку.

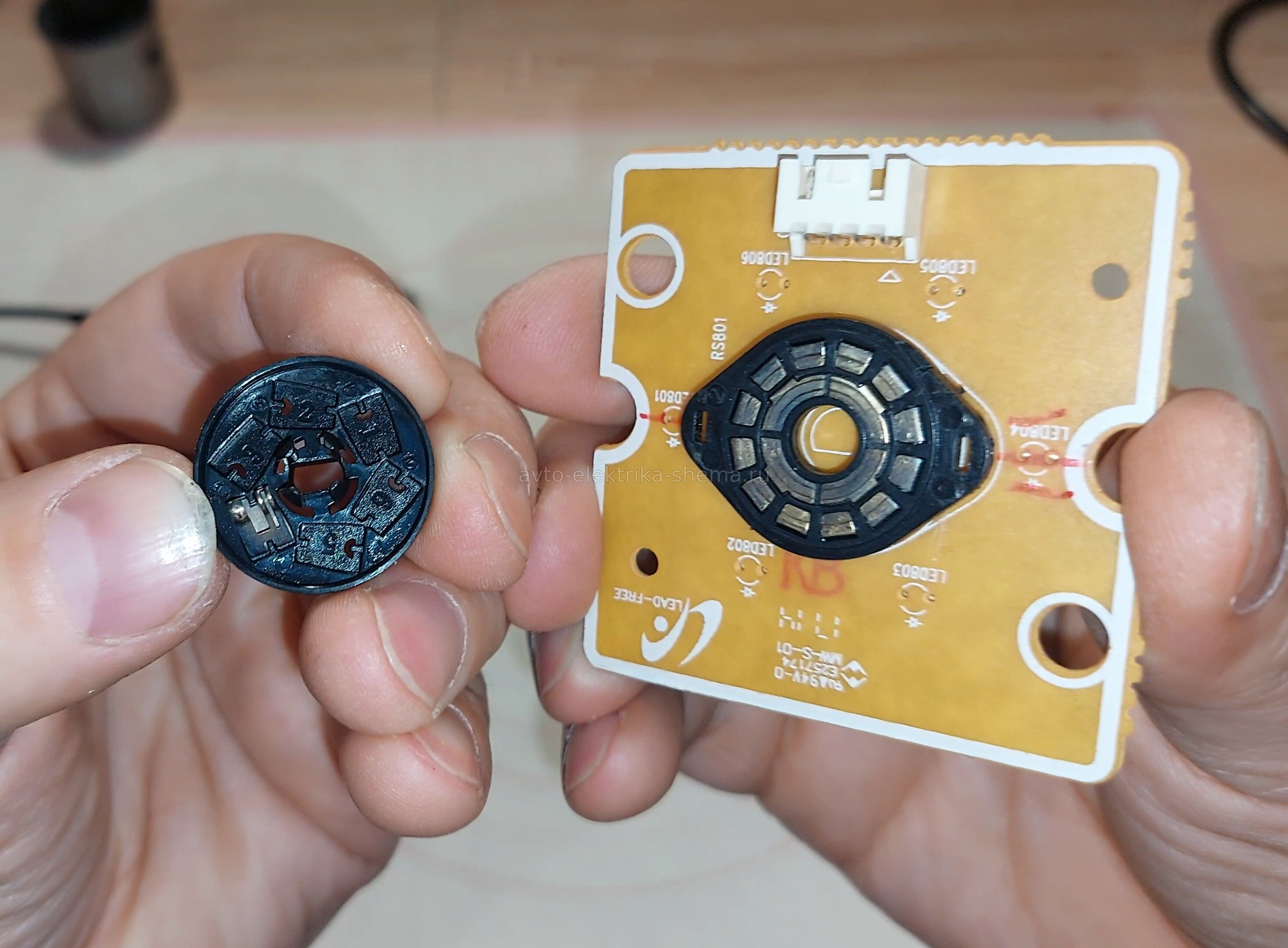

Смотрим состояние контактов, видно следы натёртостей.

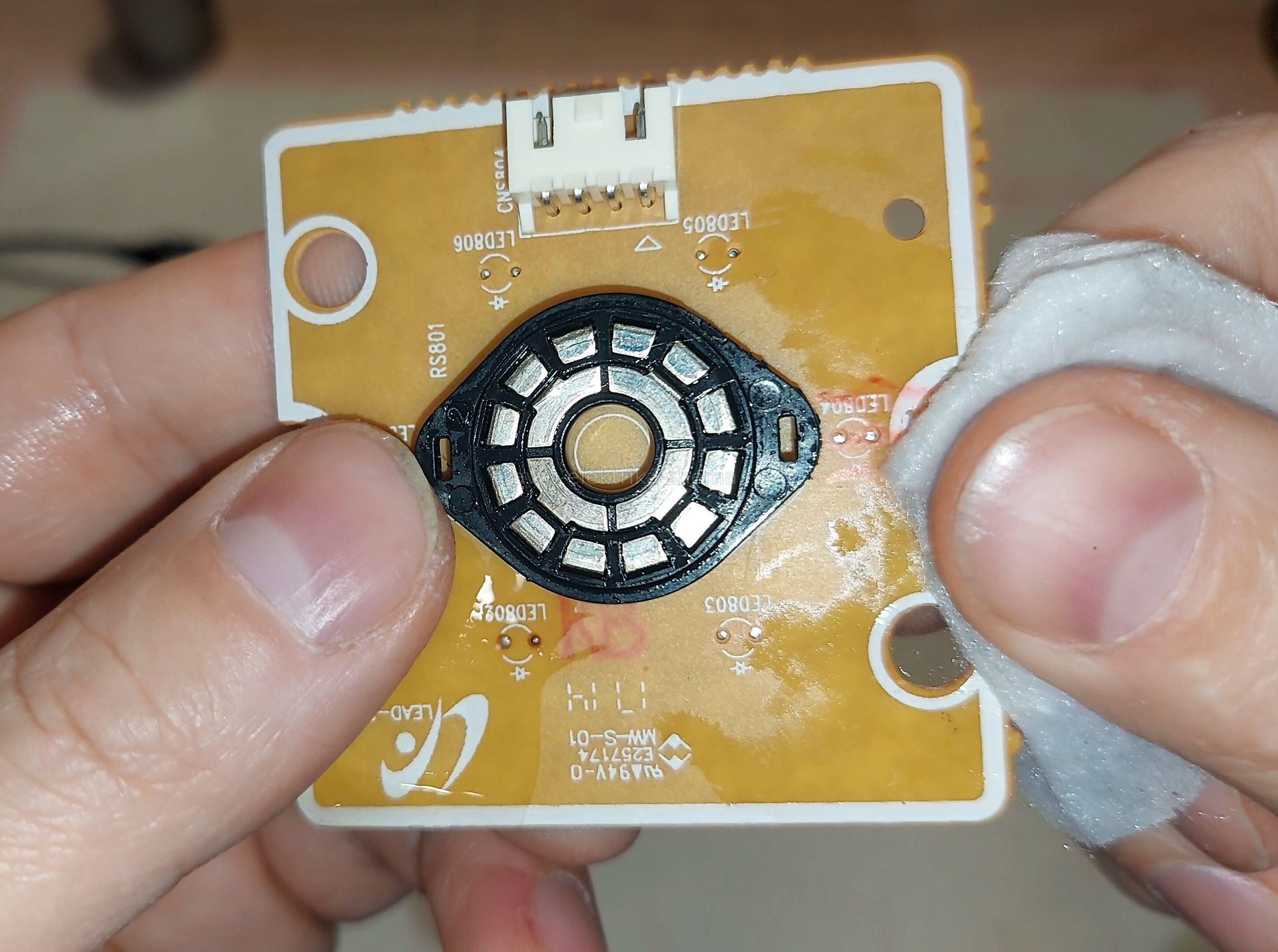

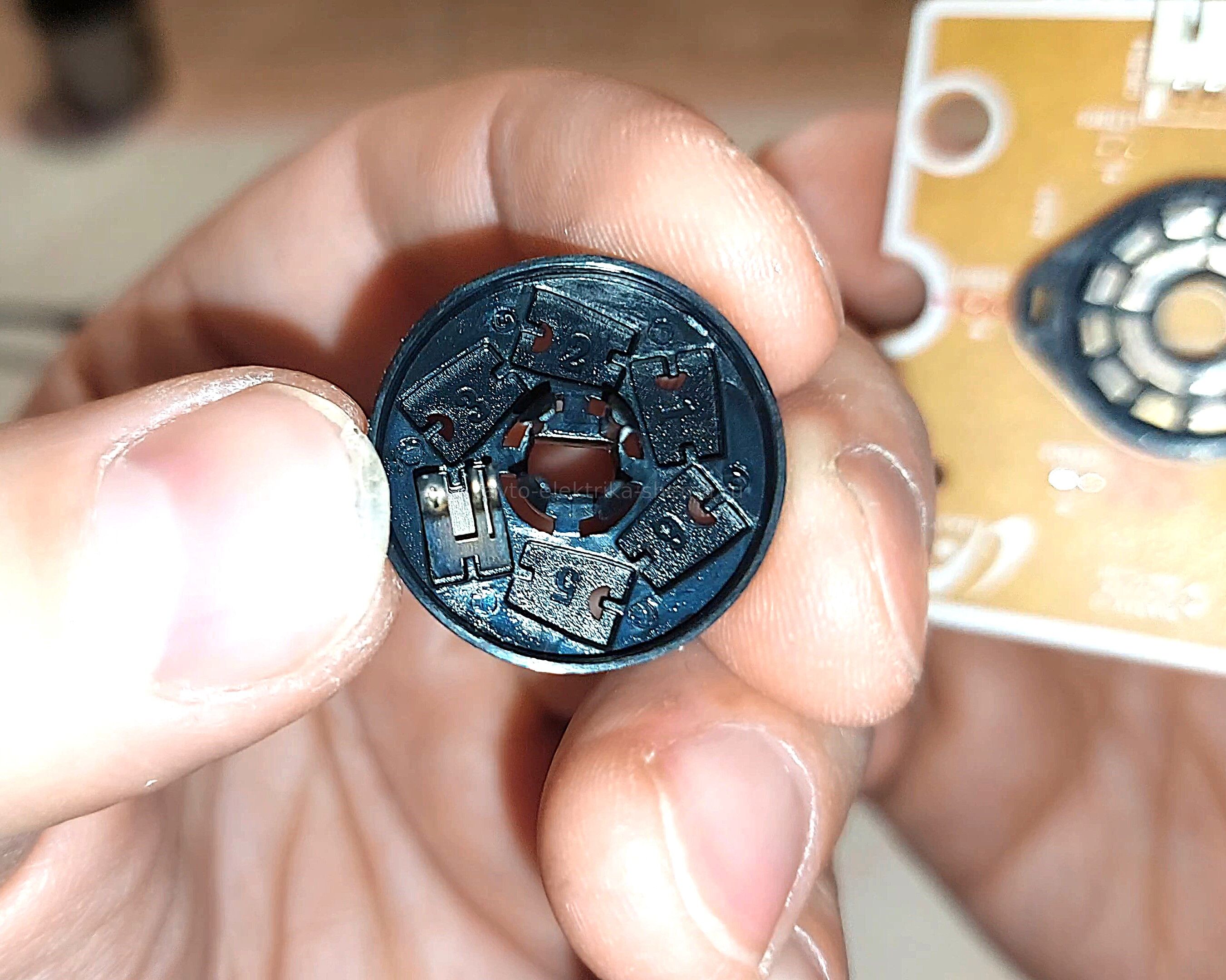

Запоминаем как лежит подвижный контакт и в какой ячейке, под номером четыре широким контактом наружу, так как при протирке он может выпасть. Берём ветошь со спиртом и протираем контакты.
После протирки все контакты стали как новые, теперь собираем переключатель пока без железной ручки и мультиметром проверяю качество протирки, переключая в каждое положение и замеряя сопротивление. Без железной ручки контакты не сильно прижимаются, поэтому при шевелении может пропадать контакт, но в фиксированном положении держит стабильное сопротивление. Всё нормально, ставлю железную ручку и разгибаю скобы, потом проверяю ещё раз мультиметром, в этот раз шевеления не влияют на сопротивление. Проверяю чтобы все метки совпали. Теперь можно ставить переключатель на место в духовой шкаф и проверять.

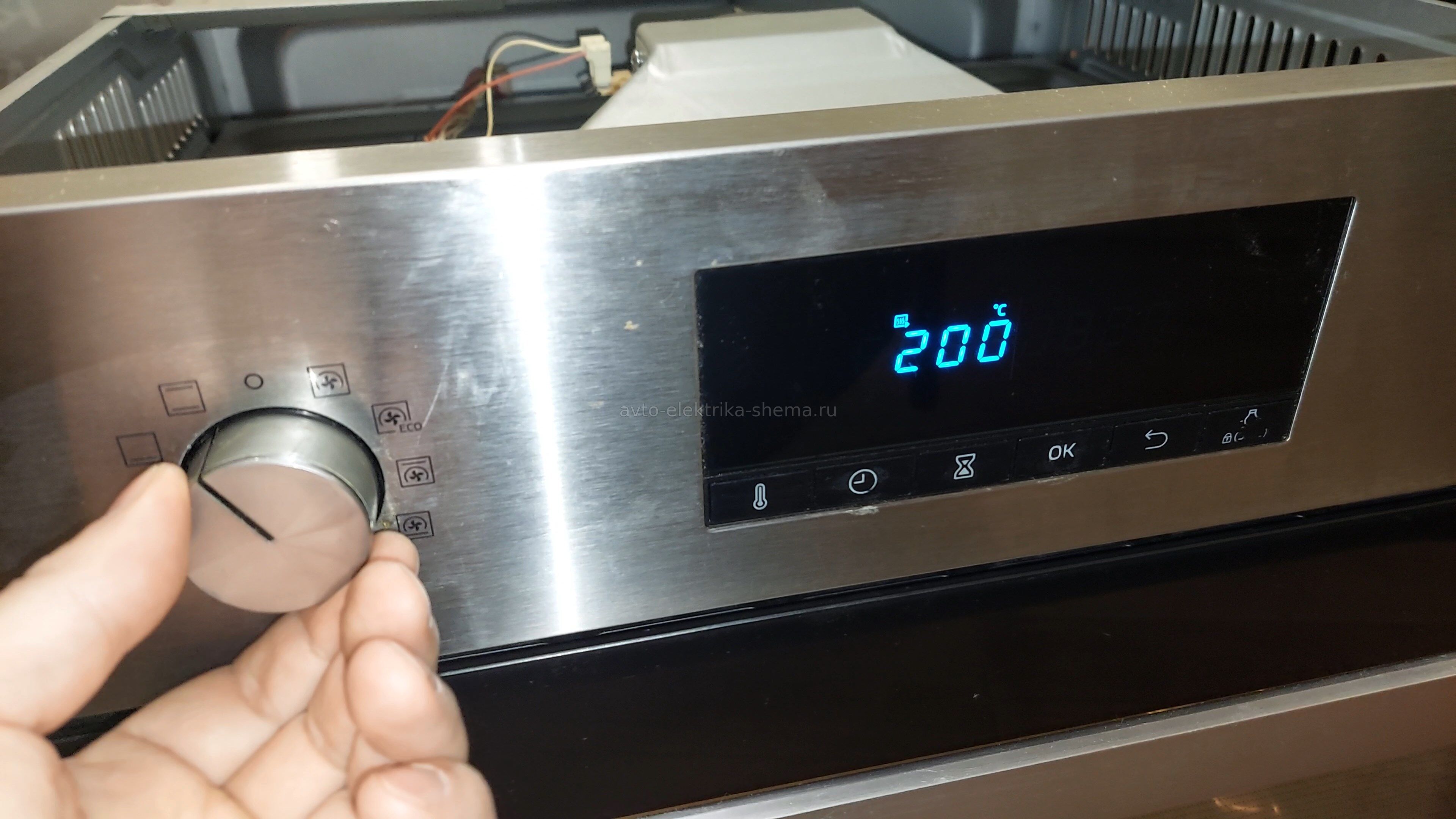

В результате шкаф заработал как новый. Смотрите видеоролик по ремонту этого духового шкафа.
