Прожектор на 12 вольт из 220 вольт

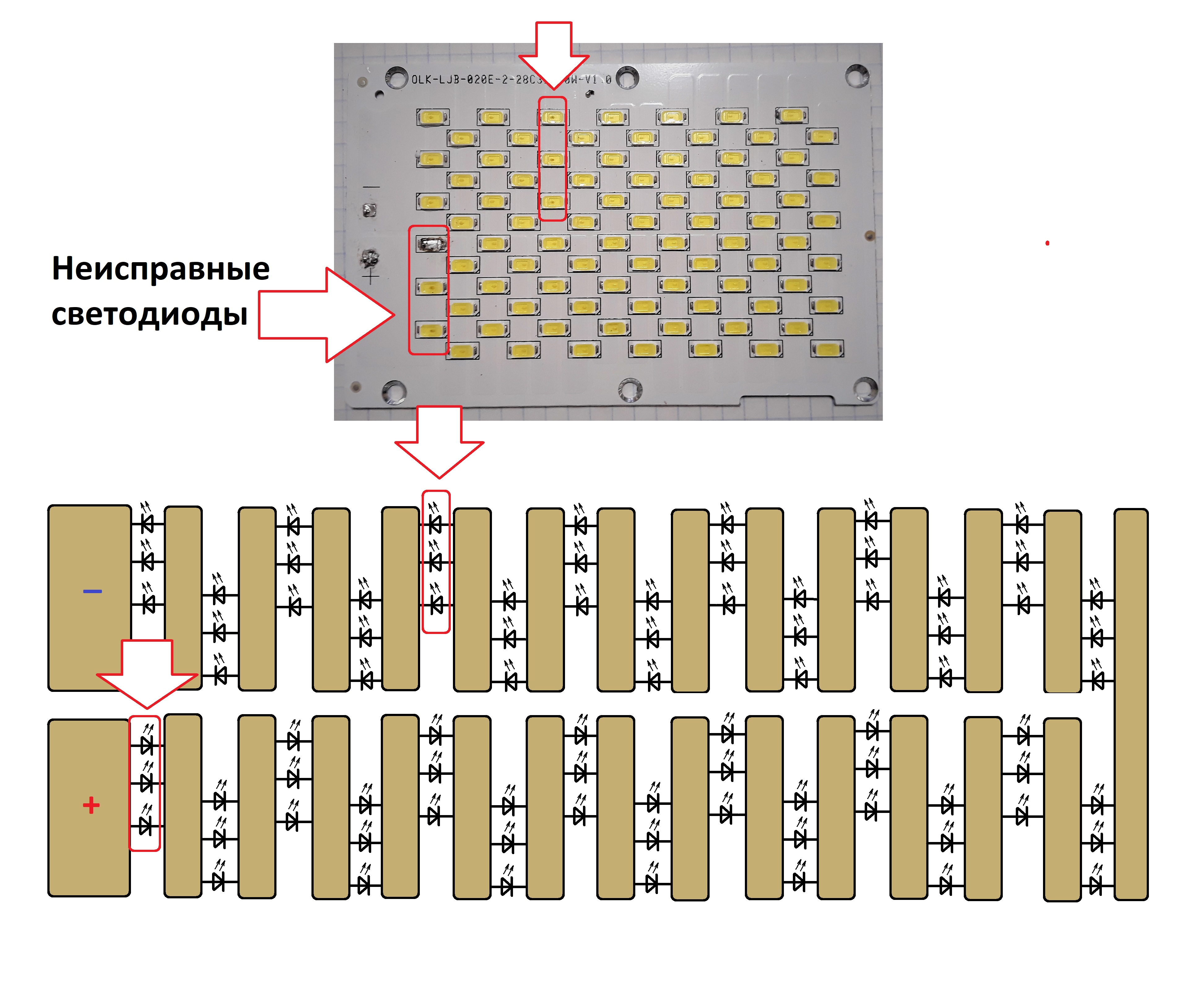

В гараже перегорел прожектор на 220 вольт. Один раз я его уже ремонтировал, методом спайки сгоревшего светодиода, на этот раз перегорела ещё одна группа светодиодов. Пока свободного время много, то решил переделать его на 12 вольт. Для этого нарисую схему расположения светодиодов и можно определить как подключить их по новому.

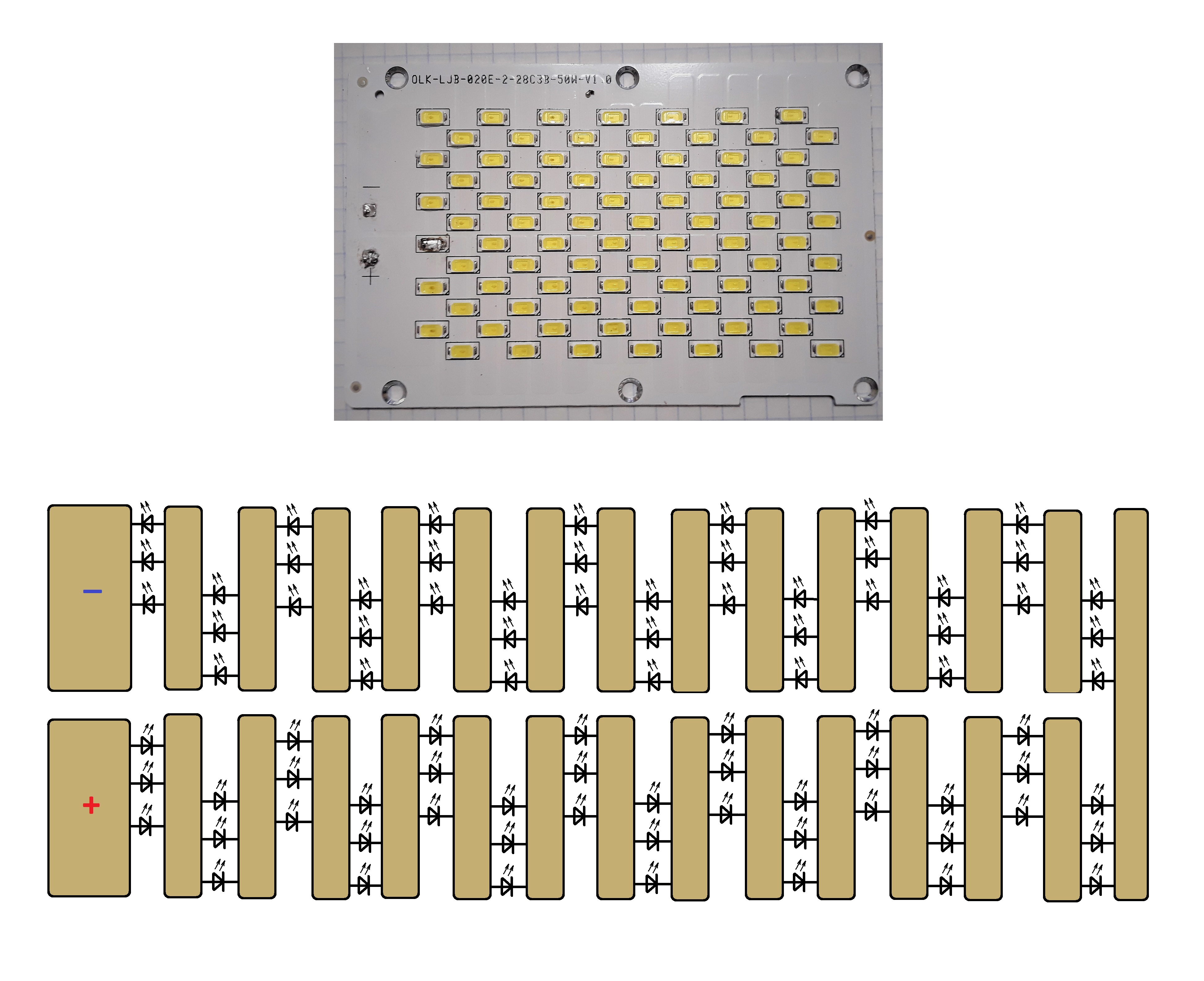

Светодиоды соединены параллельно по 3 штуки, а затем последовательно с остальными группами:

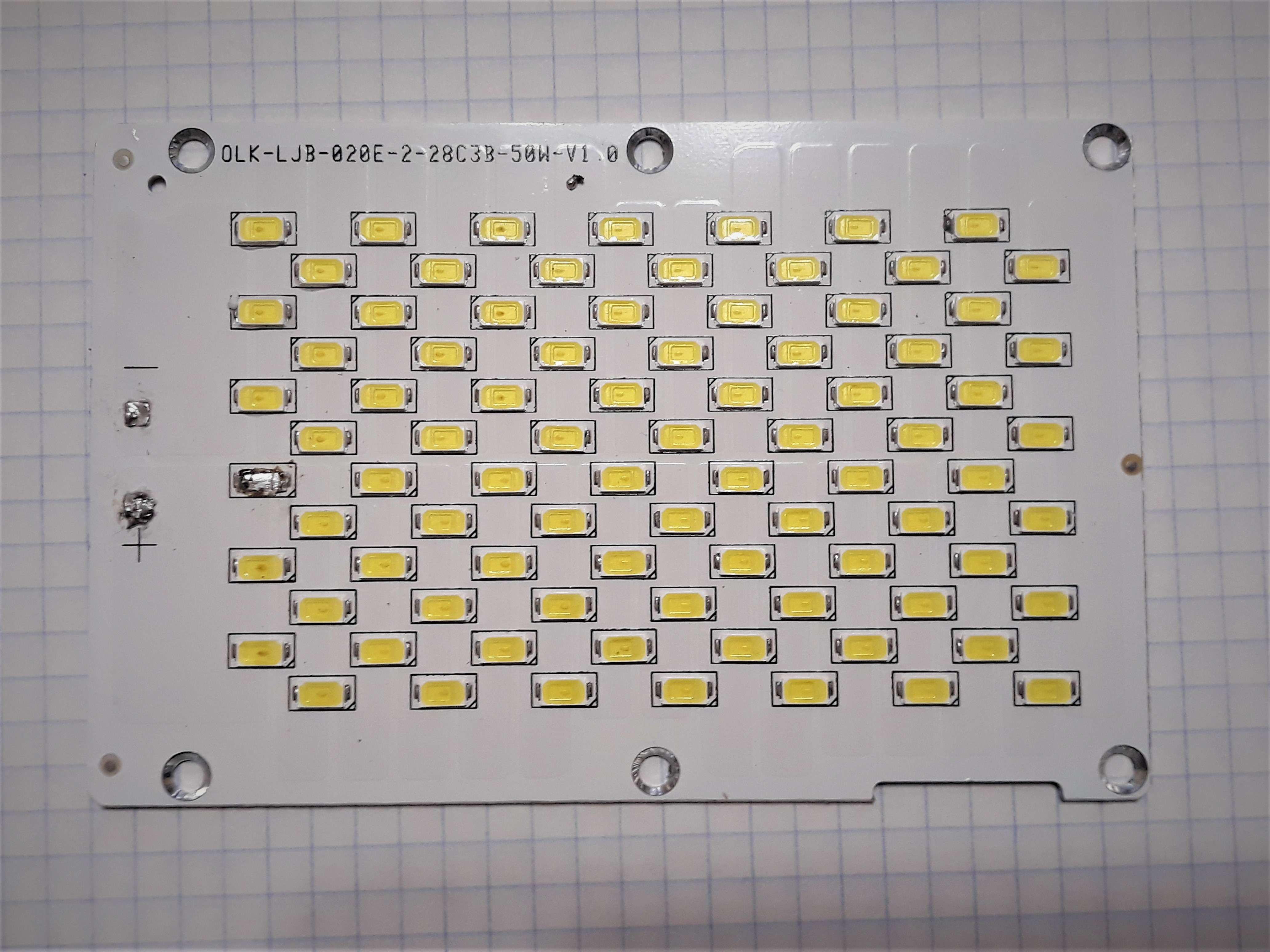

Для переделки на 12 вольт нужно разделить светодиоды на несколько групп. В моём прожекторе одна группа начинает светится примерно от 2,5 вольт, поэтому я соединю их по 4 последовательно. Но чтобы это реализовать, придётся освободить дорожки и удалить 4 группы светодиодов:

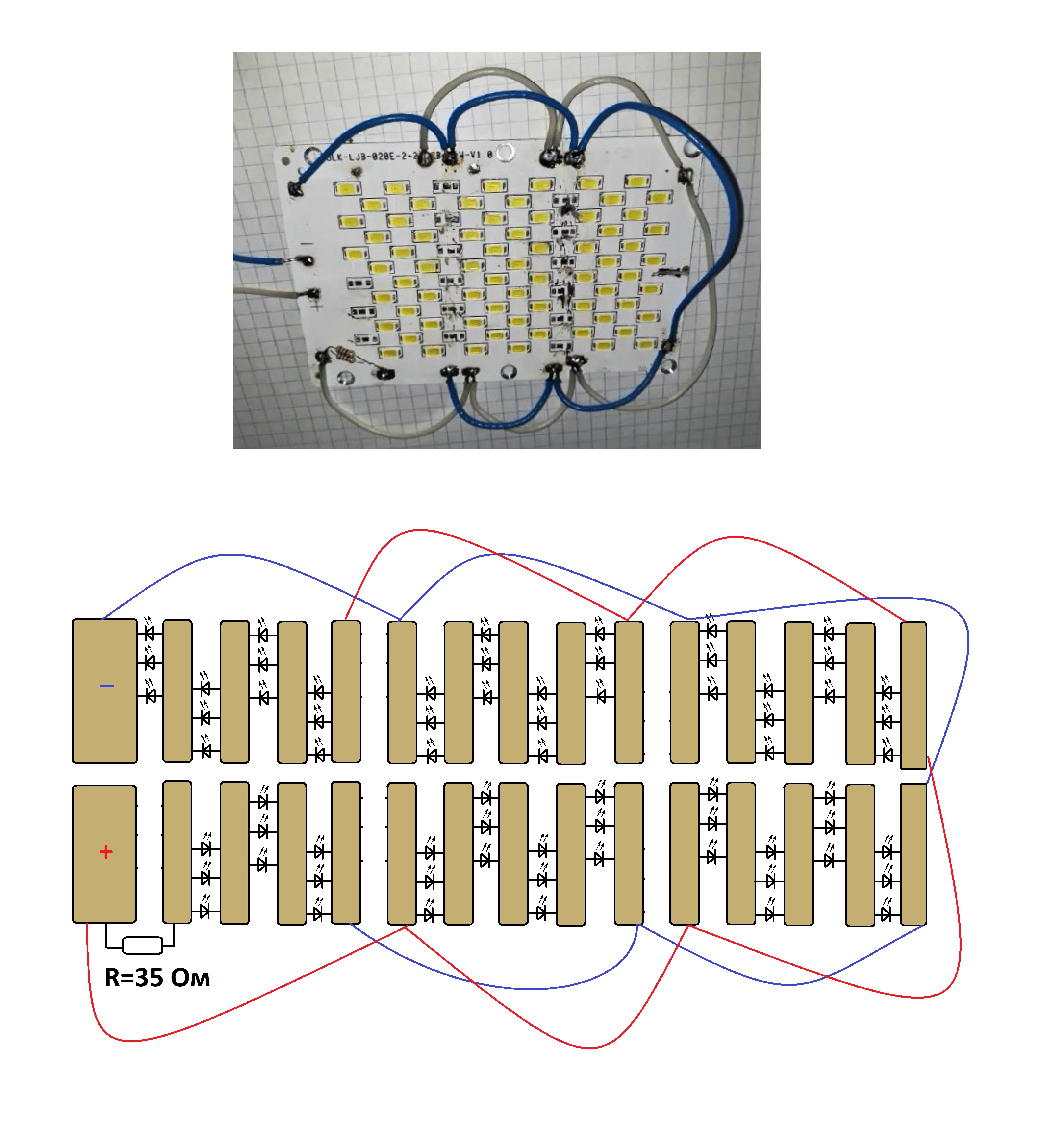

Плата подготовлена и теперь можно припаять перемычки по новой схеме. Так как в одной группе не хватает светодиодов, то нужно компенсировать его сопротивлением в 35 Ом (подобрал при помощи переменного резистора.

Теперь можно собирать всё обрано в корпус. Все пропаянные места покрыл силиконовым герметиком.

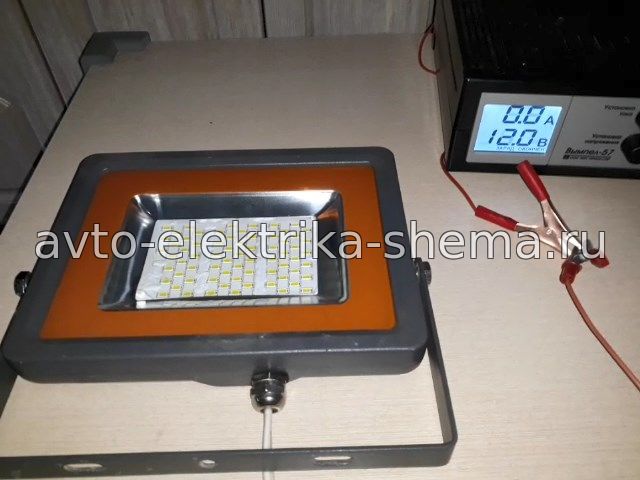

После окончательной сборки на концы проводов прикрутил клеммы типа "крокодил". Подключил к зарядному устройству, ток при этом составил 0,8 ампера при 12 вольт или примерно 10 ватт. Светят они конечно не так ярко как в новом прожекторе, но мне хватает. Если подключить прожектор на 13 вольт, то яркость заметно увеличивается и возрастает ток до 1,5 ампера. По идее можно в разрыв питающего провода поставить мощное переменное сопротивление на 50-100 Ом и менять яркость. контролируя нагрев корпуса, чтобы прожектор долго прослужил.
