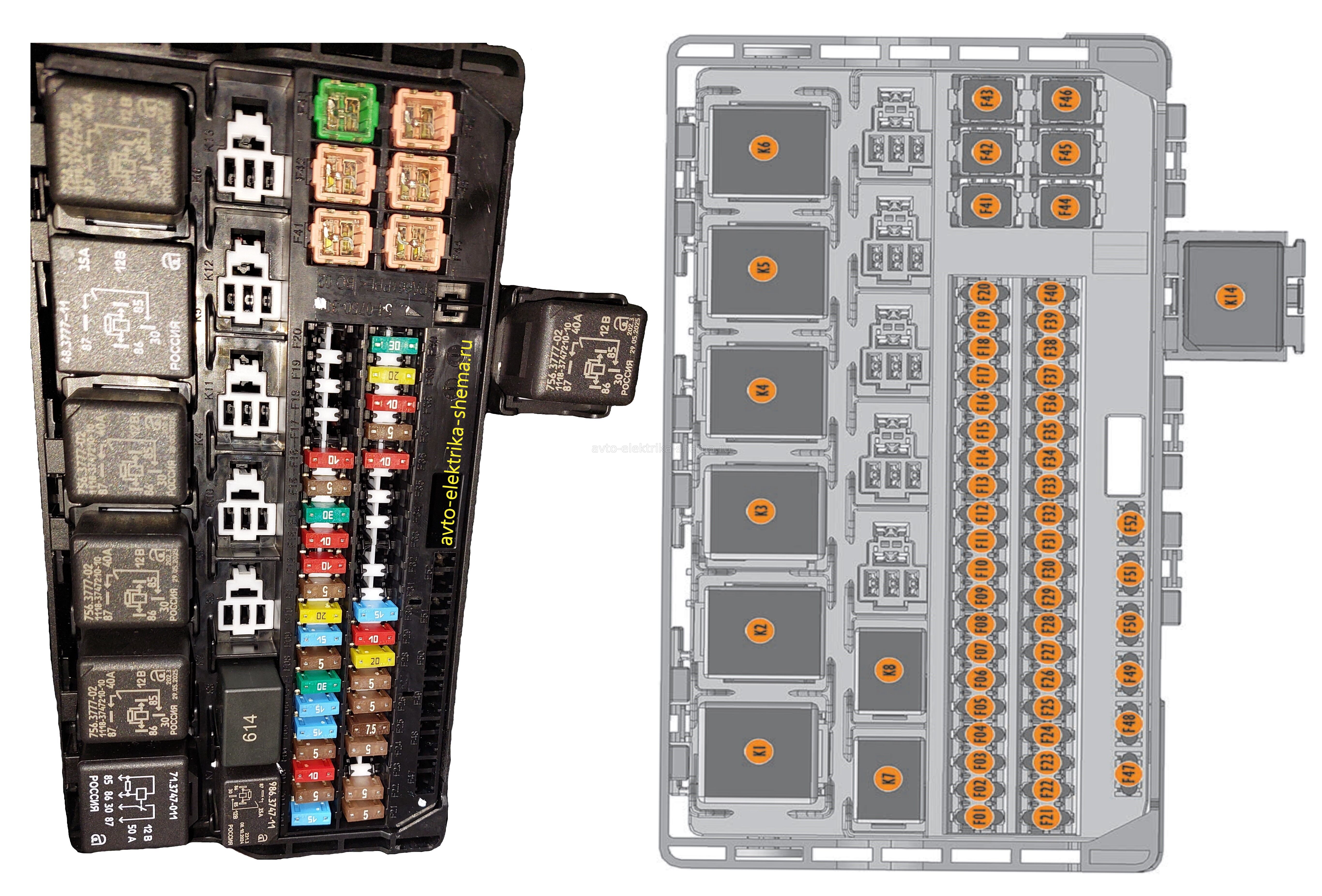

Предохранители и реле монтажного блока салона (на фото пример для Lada Vesta NG SW Cross с 6 ступенчатой МКПП комплектация Техно)
| Предохранители | ||||
| № | Номинал | Цепь | Назначение | Тип |
| F1 | 15А | АСС | Питание обогрева руля | Minifuse |
| F2 | 5А | К15А | Питание 1 комбинации приборов, терминального устройства "ЭРА-ГЛОНАСС" | Minifuse |
| F3 | 10А | К15А | Цепь клеммы К15 для моторного отсека | Minifuse |
| F4 | 5А | К15 | Сигнал К15 для электроусилителя рулевого управления | Minifuse |
| F5 | 15А | К15 | Питание розетки 12 В в багажнике | Minifuse |
| F6 | 15А | К30 | Питание блока кузовной электроники: правый ближний свет, задние габаритные огни, левый и правый дневной ходовой огонь, индикатор нагрева ветрового стекла | Minifuse |
| F7 | 30А | К30 | Питание блока кузовной электроники: передний стеклоочиститель | Minifuse |
| F8 | 5А | К15 | Питание контроллера системы надувных подушек безопасности | Minifuse |
| F9 | 15А | К30 | Питание модуля бесключевого доступа | Minifuse |
| F10 | 20А (10А) | АСС | Питание розеток дополнительных потребителей салона (Питание розеток дополнительных потребителей для первого ряда) | Minifuse |
| F11 | 5А | К15 | Питание переключателя корректора света фар и корректора света фар, система помощи при парковке (парктроник) | Minifuse |
| F12 | 10А | К30 | Питание блока кузовной электроники: левый и правый дальний свет, цепи задних указателей поворота | Minifuse |
| F13 | 10А | К30 | Питание блока кузовной электроники: левый ближний свет, передние габаритные огни, задний противотуманный огонь, индикатор аварийной сигнализации | Minifuse |
| F14 | 30А | К30 | Питание блока кузовной электроники: замок багажного отделения, шина ВТР, цепь зажигания (К15) | Minifuse |
| F15 | 5А | Цепь обогрева наружных зеркал | Minifuse | |
| F16 | 10А | АСС | Шина питания аксессуаров розетки USB центральной консоли, заднего ряда | Minifuse |
| F17 | - | - | Резерв | Minifuse |
| F18 | - | - | Резерв | Minifuse |
| F19 | - | - | Резерв | Minifuse |
| F20 | - | - | Резерв | Minifuse |
| F21 | 5А | К30 | Питание блока кузовной электроники: цепь переднего правого указателя поворота, подсветка салона внутренняя, освещение номерного знака | Minifuse |
| F22 | 5А | К30 | Питание терминального устройства "ЭРА-ГЛОНАСС" (измерительная ЕММ), питание 2 комбинации приборов | Minifuse |
| F23 | - | - | Резерв | Minifuse |
| F24 | 5А | ВТР | Шина включения текущего реагирования (ВТР) для: реле блокировки задних стеклоподъёмников, панели и контроллера климатической установки | Minifuse |
| F25 | 7,5А | ВТР | Шина ВТР для: блока дополнительных функций кузовной электроники (ДБФКЭ), мультимедийной системы и привода боковых зеркал | Minifuse |
| F26 | 5А | ВТР | Шина ВТР для: освещения салона и багажного отделения, датчика дождя и освещённости | Minifuse |
| F27 | 5А | ВТР | Шина ВТР для: цепи выключателя тормоза, контроллера ESC, датчика угла поворота рулевого колеса | Minifuse |
| F28 | 20А | К30 | Питание мультимедийной системы, диагностического разъёма и центрального CAN-шлюза | Minifuse |
| F29 | 10А | К30 | Питание светотехники прицепа | Minifuse |
| F30 | 15А | К30 | Питание топливного насоса | Minifuse |
| F31 | - | - | Резерв | Minifuse |
| F32 | - | - | Резерв | Minifuse |
| F33 | - | - | Резерв | Minifuse |
| F34 | - | - | Резерв | Minifuse |
| F35 | - | - | Резерв | Minifuse |
| F36 | 10А | К30 | Питание фонаря стоп-сигнала | Minifuse |
| F37 | 5А | К30 | Питание блока кузовной электроники: цепь переднего левого указателя поворота, кольцо иммобилизации | Minifuse |
| F38 | 10А | К30 | Питание блока кузовной электроники: передние противотуманные фонари, блок блокировки рулевой колонки, индикатор блокировки дверей, подсветка внешнего кольца кнопки Start/Stop | Minifuse |
| F39 | 20А | К15 | Питание правого подрулевого переключателя | Minifuse |
| F40 | 30А | К15А | Цепь обогрева передних и задних сидений | Minifuse |
| F41 | 30А | К30 | Питание аксессуаров | JCase |
| F42 | 30А | К30 | Питание блока кузовной электроники: задний стеклоочиститель, цепь аксессуаров (АСС), замки дверей | JCase |
| F43 | 40А | К15А | Цепь зажигания для питания потребителей при дистанционном пуске двигателя | JCase |
| F44 | 30А | К30 | Питание передних стеклоподъёмников | JCase |
| F45 | 30А | К30 | Питание вентилятора отопителя салона | JCase |
| F46 | 30А | К30 | Питание задних стеклоподъёмников | JCase |
| F47 | - | - | Резерв | Minifuse |
| F48 | - | - | Резерв | Minifuse |
| F49 | - | - | Резерв | Minifuse |
| F50 | - | - | Резерв | Minifuse |
| F51 | - | - | Резерв | Minifuse |
| F52 | - | - | Резерв | Minifuse |
| Реле | ||||
| № | Номинал | Электрические цепи | ||
| К1 | 50А | Разгрузочное реле шины К15. Коммутация питания светотехники, очистителя и омывателя стекол, розетки дополнительных потребителей в багажном отделении, системы надувных подушек безопасности | ||
| К2 | 40А | Коммутация питания аксессуаров (АСС) | ||
| К3 | 40А | Коммутация питания обогревателей заднего стекла и боковых зеркал | ||
| К4 | 40А | Коммутация питания передних стеклоподъёмников | ||
| К5 | 35А | Коммутация питания вентилятора отопителя салона | ||
| К6 | 40А | Коммутация "минус" питания задних стеклоподъёмников | ||
| К7 | 40А(20А) | Коммутация питания модуля бензонасоса | ||
| К8 | 30А | Коммутация питания задних стеклоподъёмников | ||
| К14 | 40А | Коммутация питания потребителей при дистанционном запуске двигателя | ||

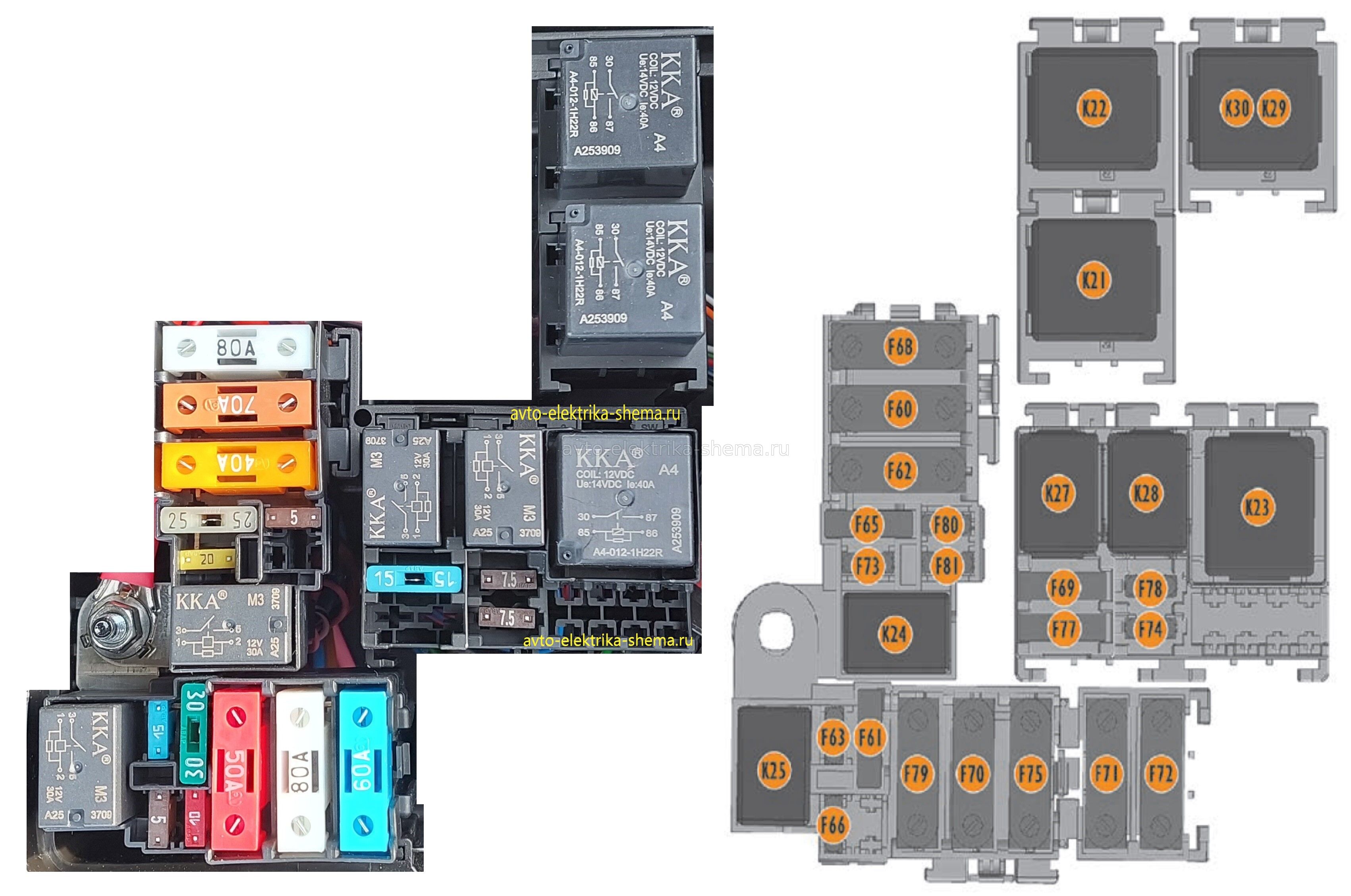

Предохранители и реле монтажного моторного отсека (на фото пример для Lada Vesta NG SW Cross с 6 ступенчатой МКПП комплектация Техно)
| Предохранители | ||||
| № | Номинал | Цепь | Назначение | Тип |
| F60 | 70А | К30 | Электроусилитель рулевого управления | Maxifuse |
| F61 | 30А | К30 | Обогрев заднего стекла и боковых зеркал | Atofuse |
| F62 | 40А | К30 | Блок ESC | Maxifuse |
| F63 | 15А | К30 | Питание муфты компрессора кондиционера | Minifuse |
| F64 | 10А | - | Звуковой сигнал высокого тона | Minifuse |
| F65 | 25А | К30 | Блок ESC | Atofuse |
| F66 | 5А | К30 | Питание обогрева форсунок омывателя | Minifuse |
| F67 | - | - | Резерв | - |
| F68 | 80А | К30 | Питание задних стеклоподъёмников, разгрузочное реле шины К15, К15А, аксессуаров, модуля бесключевого доступа | Maxifuse |
| F69 | 15А | - | Питание управляющих обмоток реле муфты кондиционера, реле блока управления вентилятором радиатора, катушек зажигания, топливных форсунок, клапана газораспределительного механизма, клапана управления заслонками впускного модуля | Atofuse |
| F70 | 80А | К30 | К30 для салона, силовой части реле стартёра и системы газового контроля CNG | Maxifuse |
| F71 | - | - | Резерв | Maxifuse |
| F72 | - | - | Резерв | Maxifuse |
| F73 | 20А | К30 | Питание звукового сигнала | Minifuse |
| F74 | 7,5А | К15А | Питание цепей выключателя света заднего хода, системы автоматической трансмиссии (CVT), датчика нейтрали | Minifuse |
| F75 | 60А | К30 | Питание обогревателя ветрового стекла и обогреваемых жиклёров | Maxifuse |
| F76 | - | - | Резерв | - |
| F77 | - | - | Резерв | Atofuse |
| F78 | 7,5А | - | Питание нагревателей датчиков кислорода, датчика фаз, клапана продувки адсорбера | Minifuse |
| F79 | 50А | К30 | Блок реле/реле вентилятора охлаждения | Maxifuse |
| F80 | 5А | К15А | Питание управляющих обмоток реле обогрева ветрового стекла | Minifuse |
| F81 | 20А | К30 | Питание контроллера автоматической трансмиссии (CVT) | Minifuse |
| Реле | ||||
| № | Номинал | Электрические цепи | ||
| К21 | 40А | Реле обогрева ветрового стекла 1 | ||
| К22 | 40А | Реле обогрева ветрового стекла 2 | ||
| К23 | 35А | Реле включения стартёра | ||
| К24 | 30А(20А) | Реле предупредительного звукового сигнала | ||
| К25 | 30А(20А) | Реле охранного звукового сигнала | ||
| К26 | - | Резерв | ||
| К27 | 30А(20А) | Главное реле системы управления двигателем | ||
| К28 | 30А(20А) | Реле муфты компрессора кондиционера | ||
| К29 | - | Резерв | ||
| К30 | 30А | Реле включения ламп заднего хода автоматической трансмиссии | ||
