Подключение электродвигателя 380 вольт на 220 вольт

Требуется подключить трёхфазный асинхронный электродвигатель в однофазную сеть используя конденсаторы. Таким способом допускается подключать электродвигатели мощностью до 3 кВт, но некоторые подключали и на 4,5 кВт, но уже неизвестно как это повлияет на надёжность работы электродвигателя. Рабочие конденсаторы принято брать 7-8 мФ на каждые 100 Вт. Пусковые в 2,5-3 раза больше рабочей ёмкости их обычно ставят на электродвигатели мощностью от 1,5 кВт до 3 кВт или с большой нагрузкой на валу. Если двигатель без пусковых хорошо запускается, то они и не нужны. После сборки проверить на нагрев двигателя, если греется то возможно не хватает ёмкости или наоборот лишняя. Марку конденсаторов обычно применяют МБГО-1, МБГО-2 на 400....630 вольт

Если на заводском шильдике есть способы соединения обмоток звездой или треугольником, то можно выбрать наиболее эффективное соединение треугольником, как на фото выше.

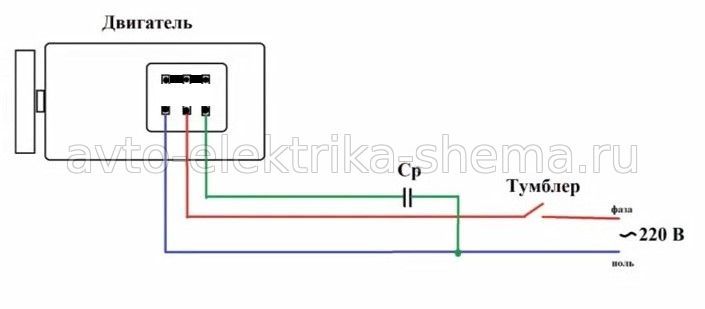

Получаются три фазы по 220 вольт. Теперь к ним подключим конденсаторы согласно следующей схеме.

Чтобы поменять направление вращения, можно перекинуть подключение конденсатора на другую обмотку.

При соединении этого электродвигателя звездой, мощность упадёт от заводкой на 50%, а с треугольником на 30%.
