Рассмотрим подробно измеритель тока и напряжения, который имеет два бесконтактных датчика тока. Оба датчика тока разборные, это позволяет их подключать не разрывая рабочую схему электрощита.

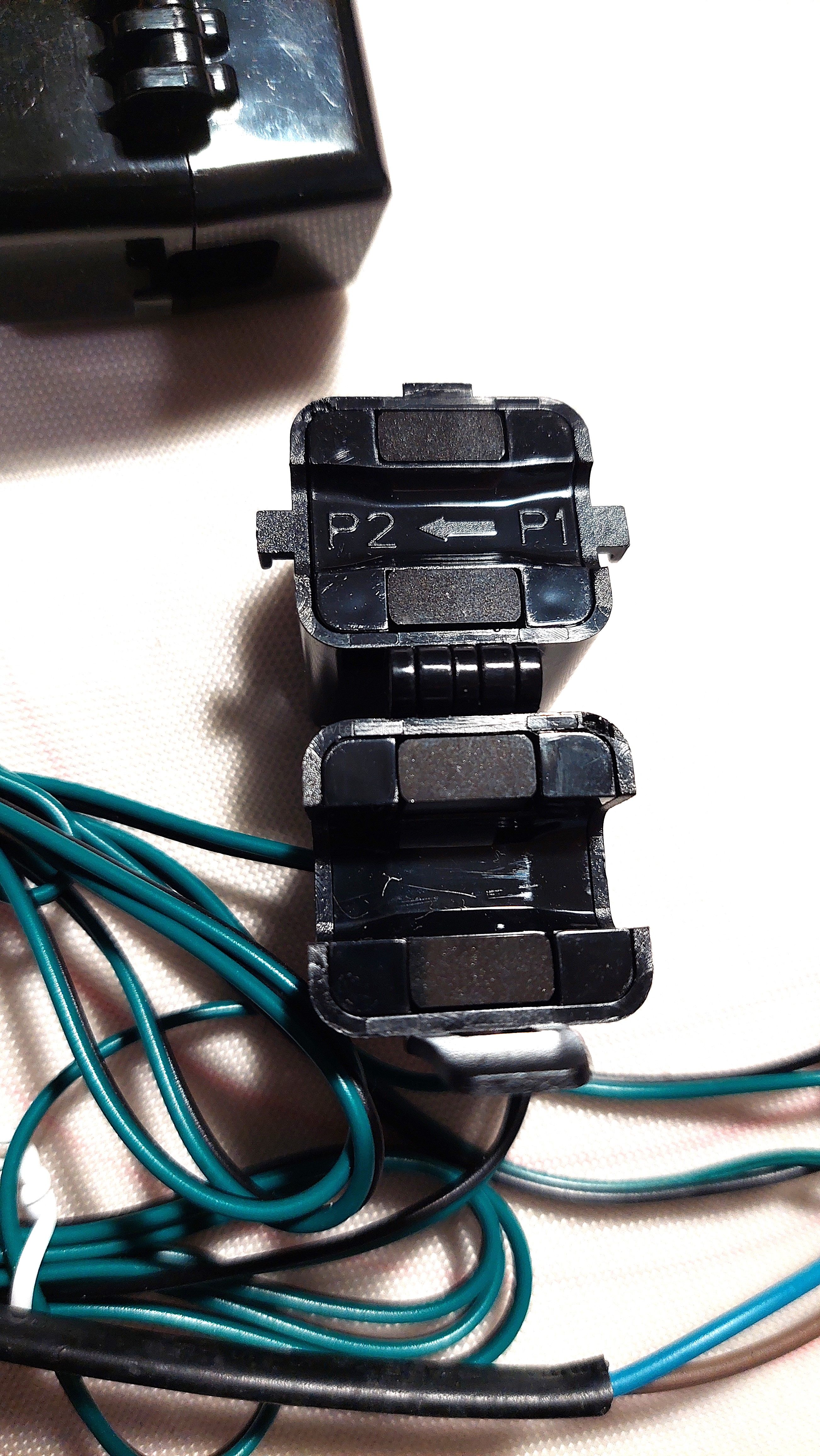

Когда раскроете токовый датчик, то внутри станет видна стрелочка, которая поможет правильно поставить его на один провод, где Р1 вход фазы, а Р2 выход на нагрузку.

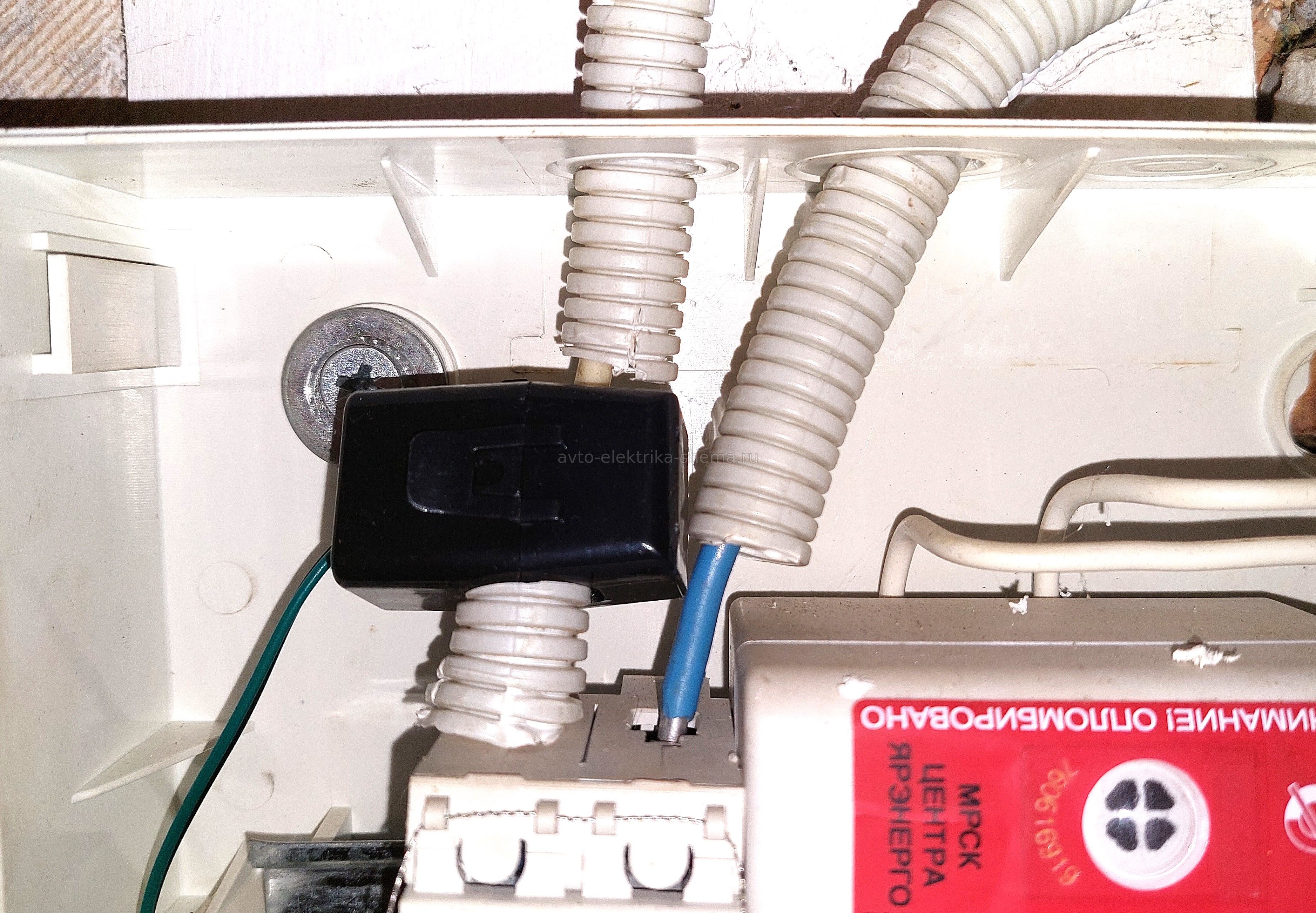

Подключение первого датчика

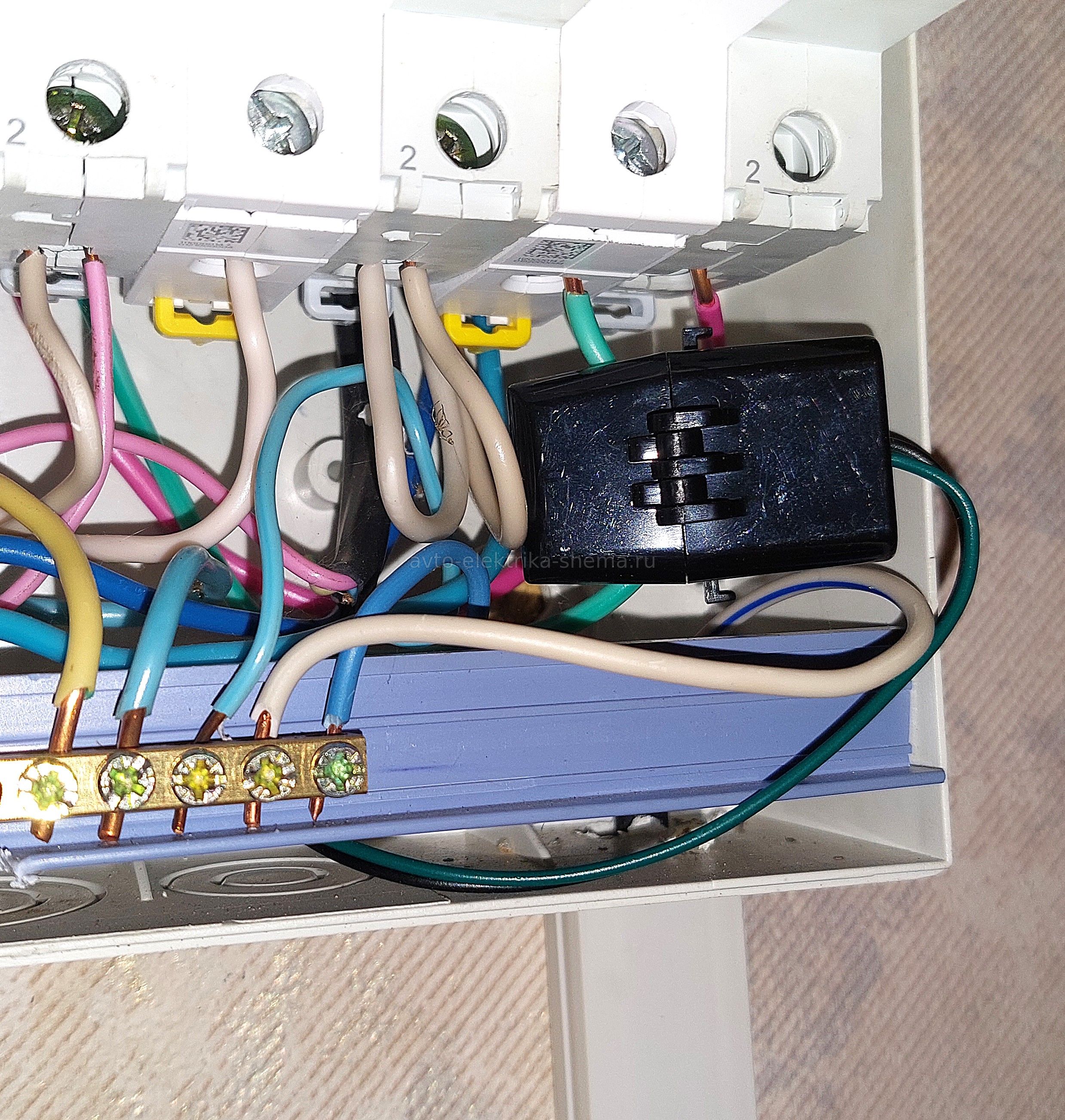

Подключение второго датчика

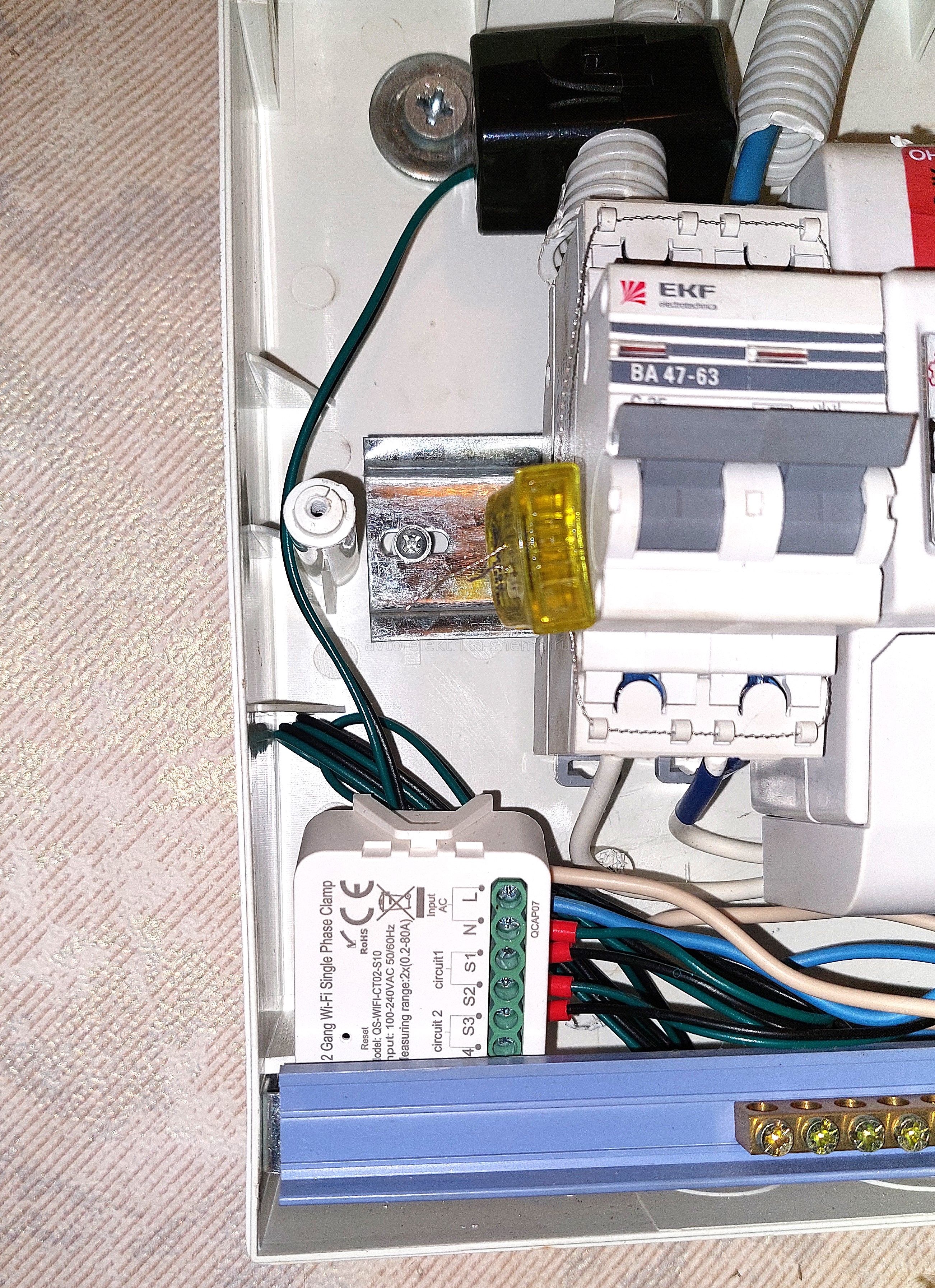

Подключение измерителя
Подключил измеритель в щиток на даче, где первый датчик повесил на питающий фазный провод до счётчика, таким образом будет видно потребление электроэнергии самого счётчика, а второй датчик повесил после автомата на гараж. Питание самого измерителя подключил на автомат для камер видеонаблюдения и wifi роутер, он постоянно включен. Теперь посмотрим как устроена плата измерителя.

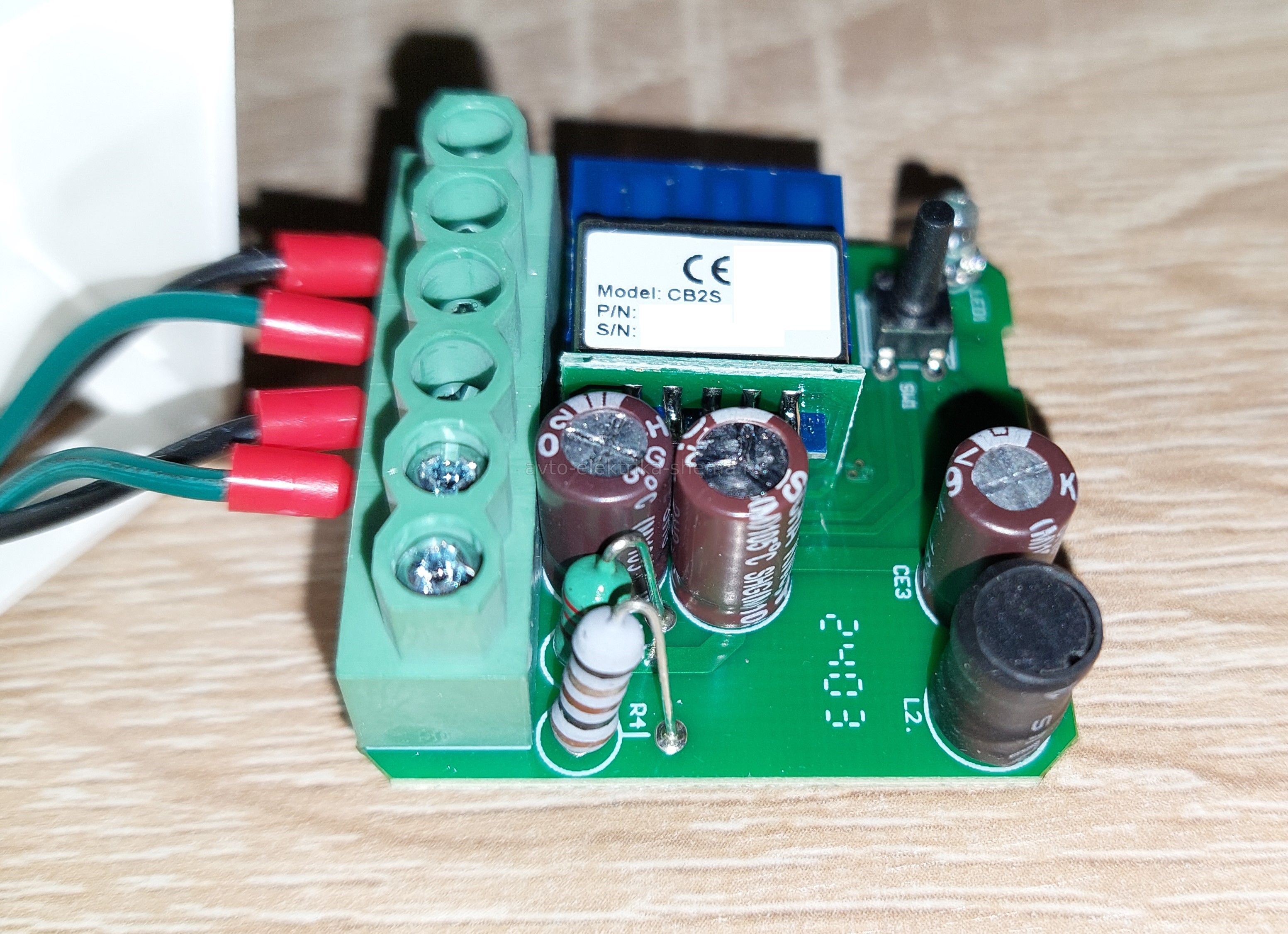

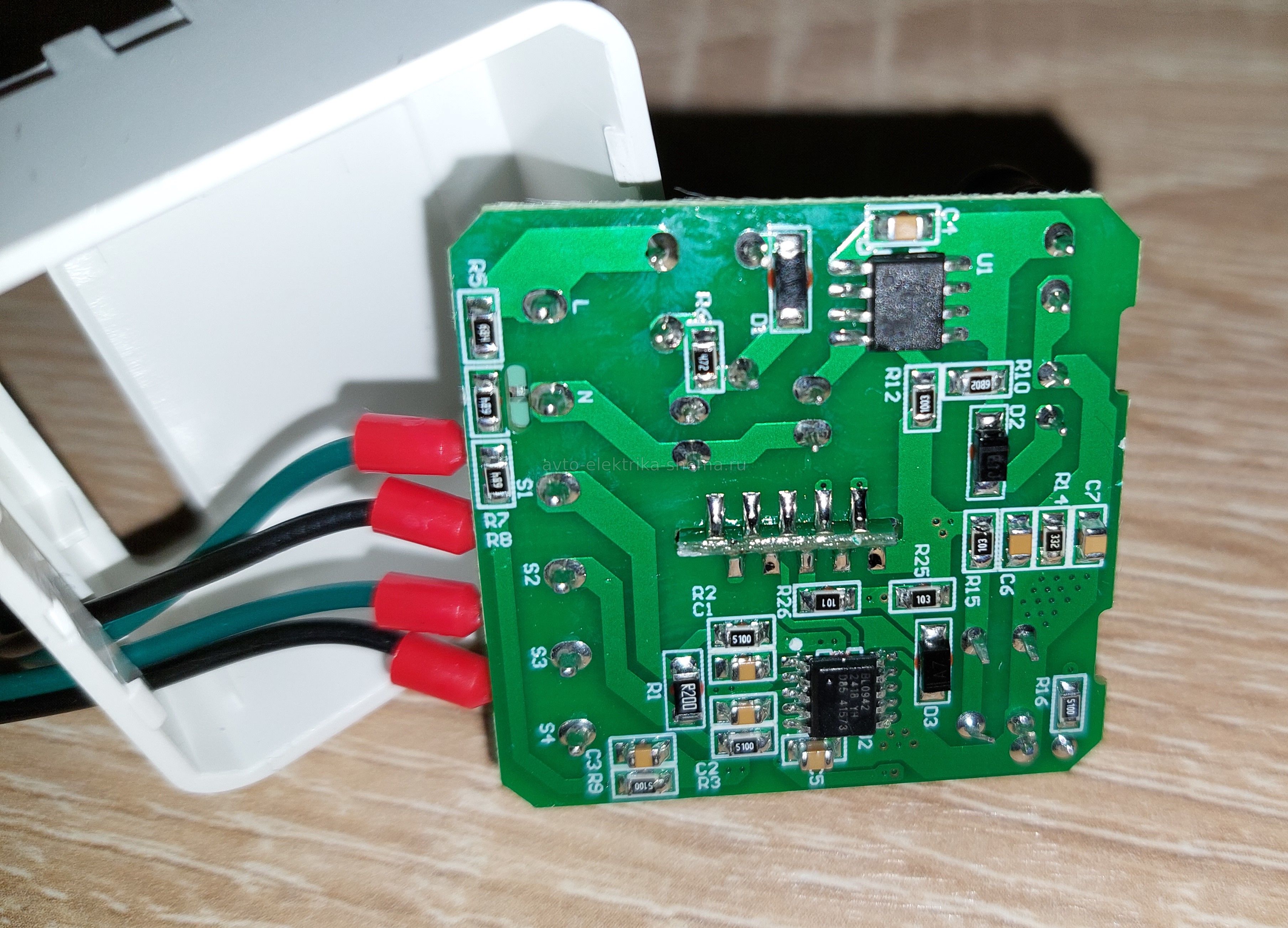

На плате есть электролитические конденсаторы, которые со временем могут высохнуть или вздуться. Предохранителя тоже нет, но его заменяет один из больших резисторов рядом с конденсаторами. Для первого подключения к приложению Smart Life нужно удержать кнопу на измерителе, по ка не начнёт мигать светодиод, далее устройство в приложение и действуем по инструкции на экране смартфона.

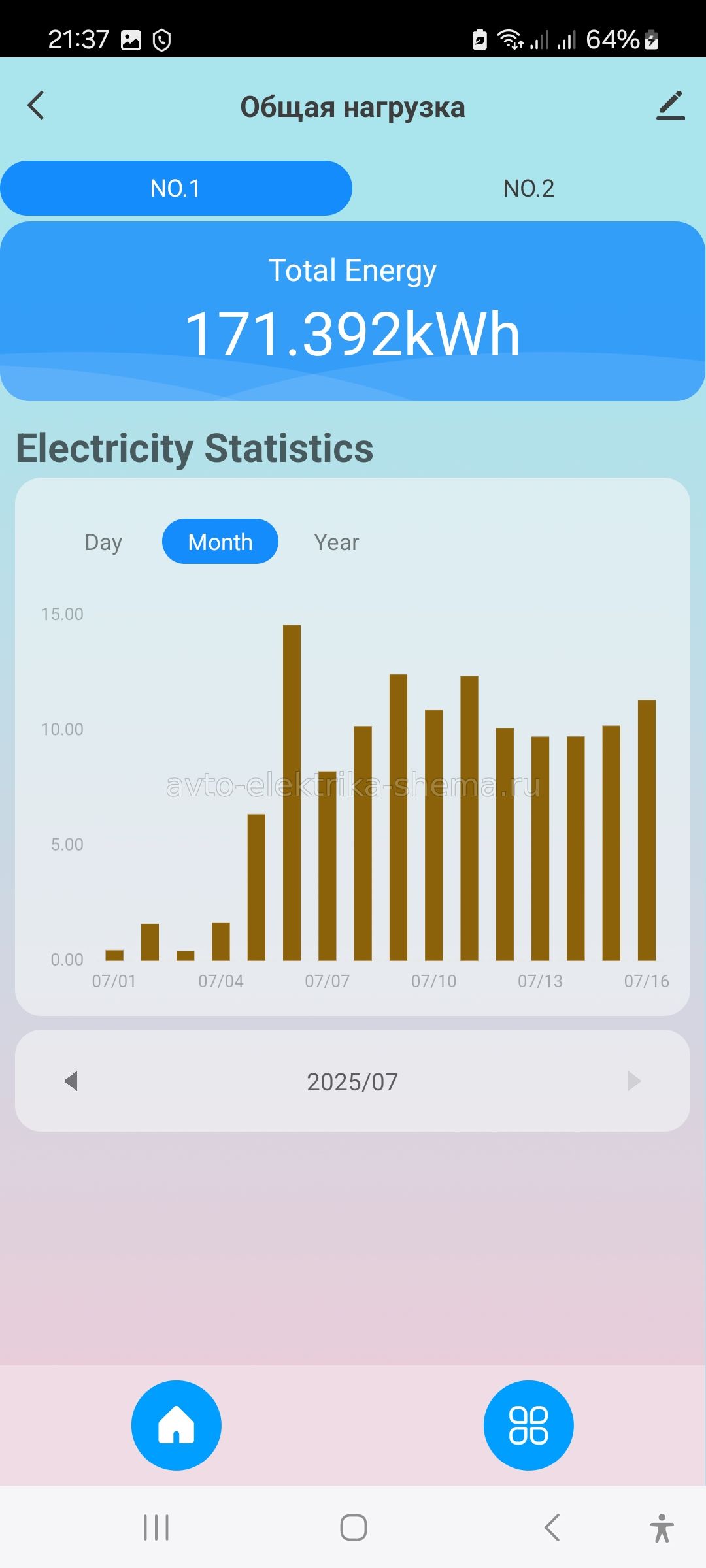

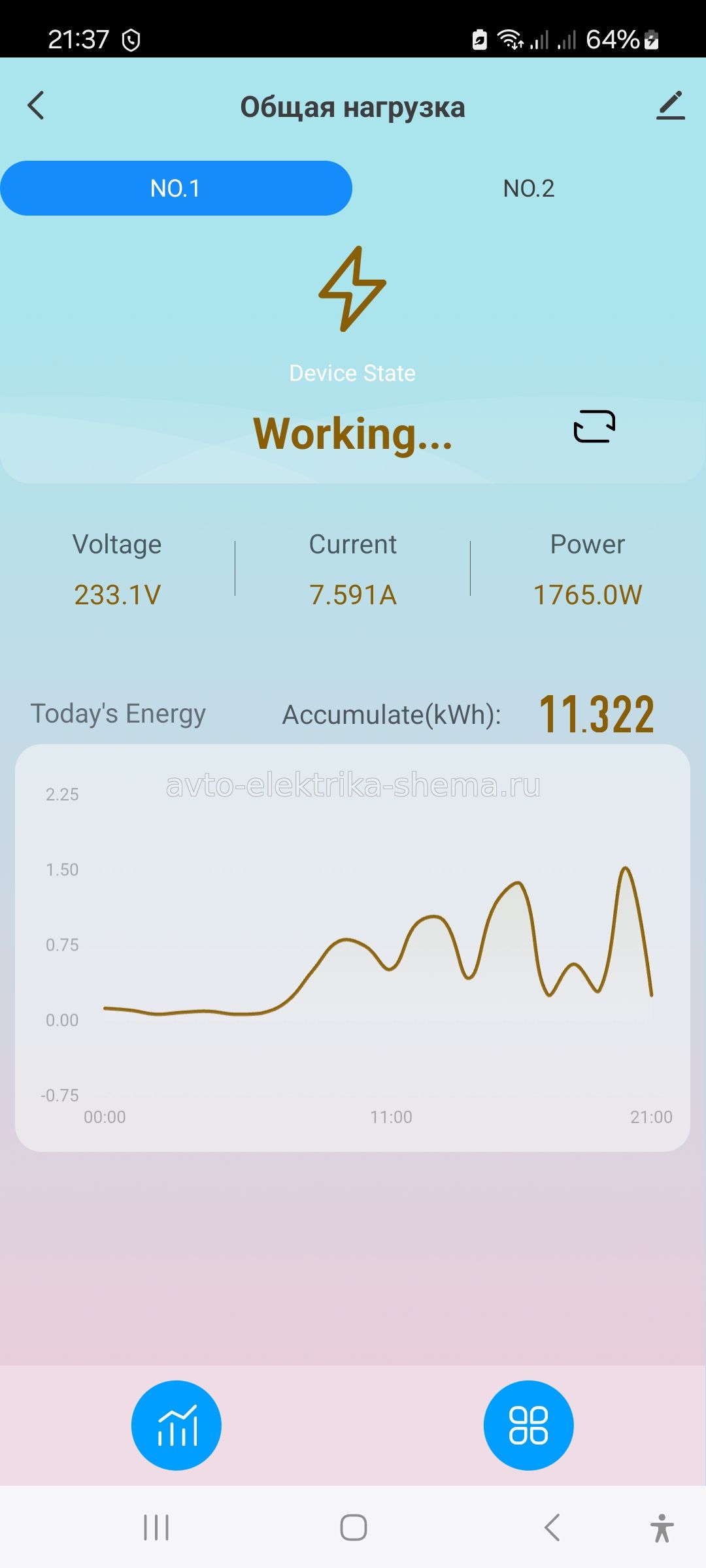

Когда все уже будет подключено и добавлено в приложение, то со временем на экране появятся графики энергопотребления, а так же в центре экрана можно увидеть текущее значение напряжения, тока и мощности для выбранного датчика, напряжение конечно же будет одинаковое для двух датчиков, так как оно снимается с питающего провода измерителя.

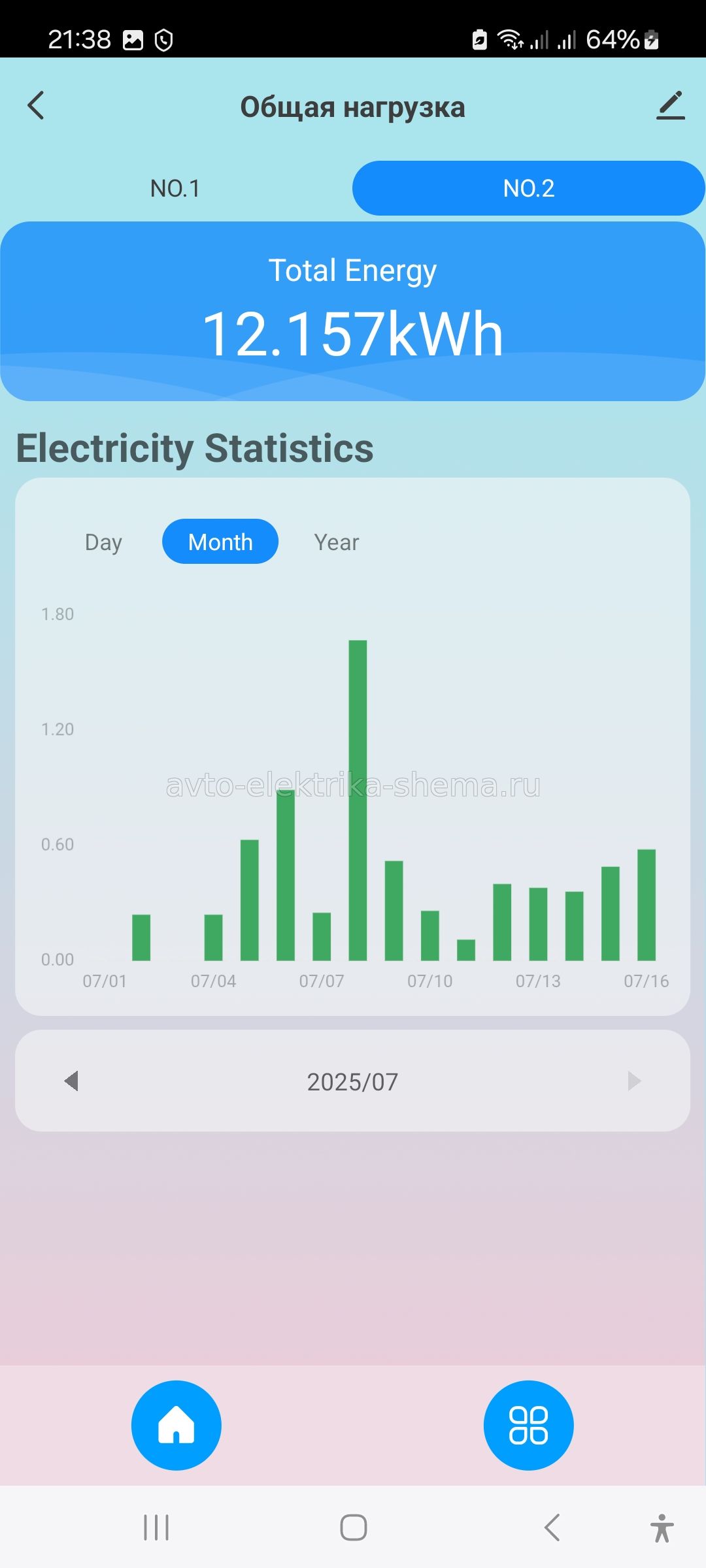

На страницах графиков можно увидеть суммарное электропотребление за всё время, а на графиках отдельно по числам.
