Не горит подсветка ЖК-дисплея на панели приборов УАЗ Патриот

Не горит подсветка ЖК-дисплея на панели приборов УАЗ Патриот

Приехал на ремонт УАЗ Патриот с неисправной подсветкой цифрового дисплея на панели приборов. При попытке пошевелить панель приборов иногда подсветка начинает работать, значит где то плохой контакт. Снимаю панель приборов. С обратной стороны один разъём, все контакты чистые, окислений нет.

Не горит подсветка ЖК-дисплея на панели приборов УАЗ Патриот

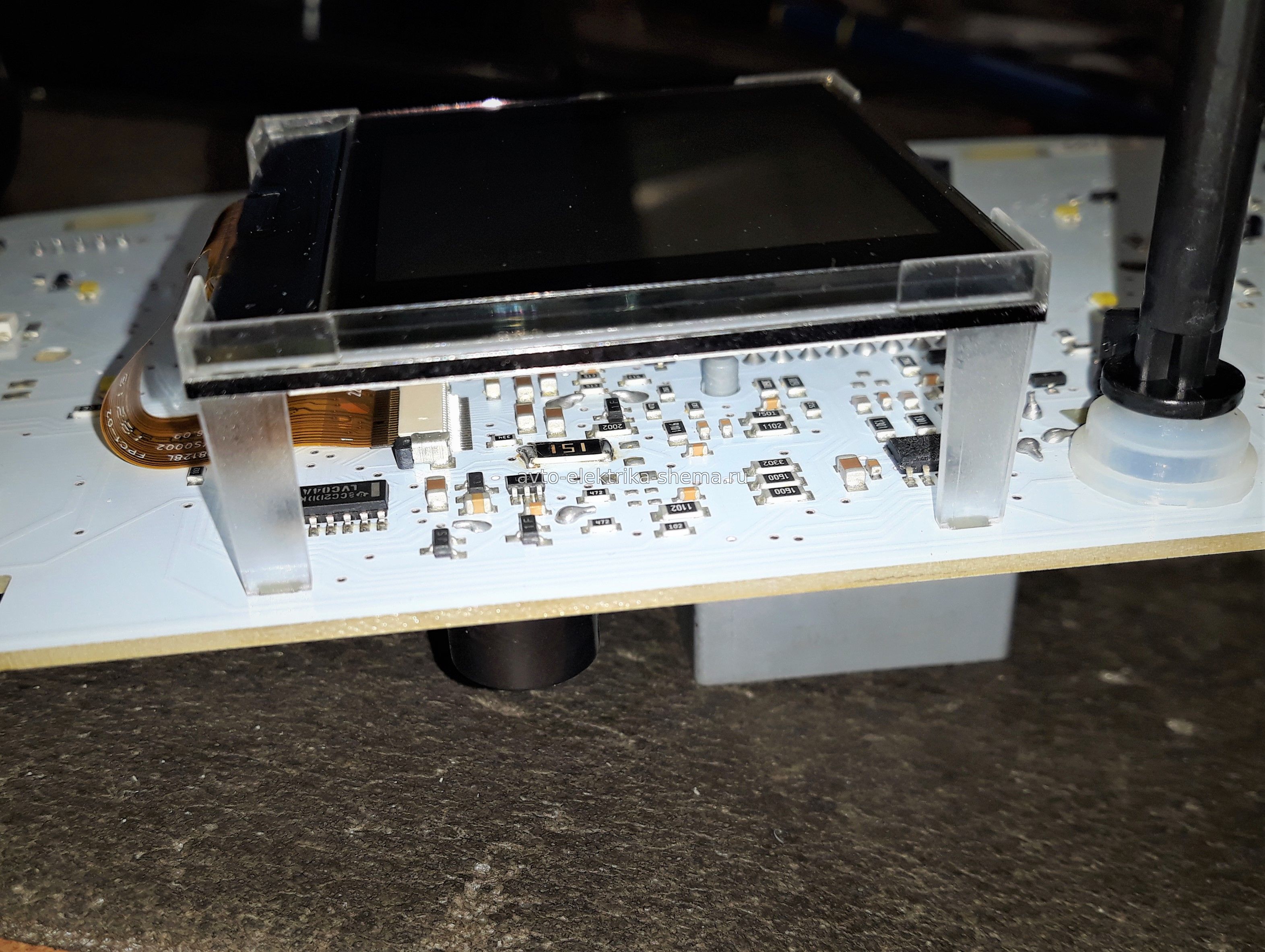

Почитав на форумах, узнал что у таких панелей приборов есть типичная неисправность в виде непропайки резистора под ЖК- дисплеем. Разбираю саму панель приборов, чтобы посмотреть состояние пайки радиодеталей. Сложностей с разборкой никаких не возникло, нужно открутить несколько саморезов и отцепить защёлки по кругу. Стрелки вращаю против часовой и легонько тяну на себя, усилий много прилагать не нужно, таким же образом их ставил и обратно. Под ЖК-дисплеем нужно отцепить гибкий шлейф, перед тем снимать с платы. Без увеличительного стекла бросилось в глаза большое сопротивление с маркировкой 151, которое находилось под дисплеем, слегка поддев его иголочкой, край поднялся вверх. Вот и нашлась проблема!

Не горит подсветка ЖК-дисплея на панели приборов УАЗ Патриот

Не горит подсветка ЖК-дисплея на панели приборов УАЗ Патриот

Пропаиваю края сопротивления. Заодно осматриваю всю плату, особенно пайку разъёма и собираю панель приборов.

Не горит подсветка ЖК-дисплея на панели приборов УАЗ Патриот

Теперь подсветка горит. Делаю тест приборки, удерживая кнопку и включаю зажигание, всё работает. На этом ремонт закончен, оказалась типичная неисправность на УАЗ Патриот.
