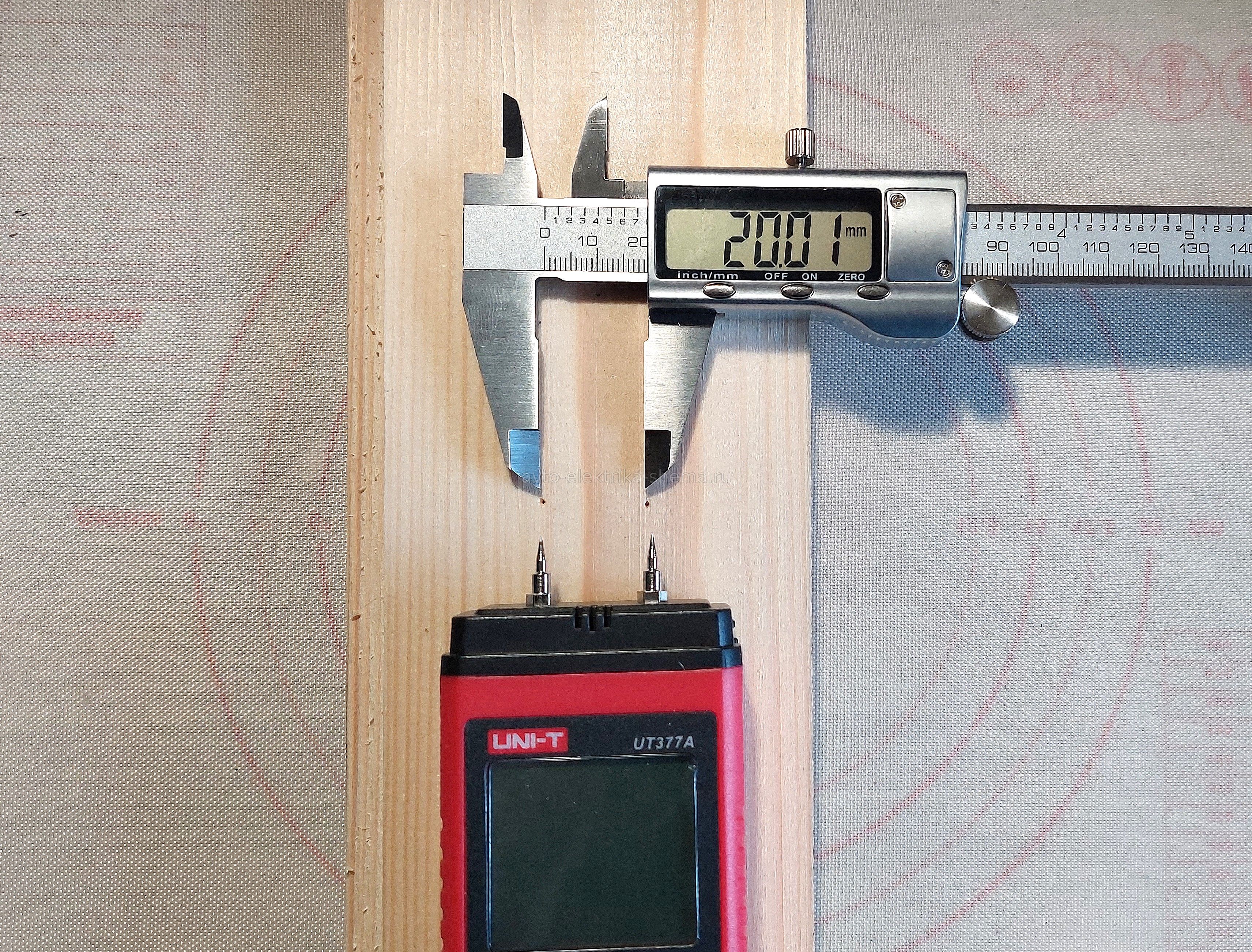

Чтобы измерить влажность древесины мультиметром, нужно понять принцип работы измерителя влажности. Рассмотрим один такой популярный измеритель. Сначала измерим расстояние между кончиками игл, получилось ровно 20 мм, значит на такое расстояние нужно будет втыкать в дерево щупы мультиметра.

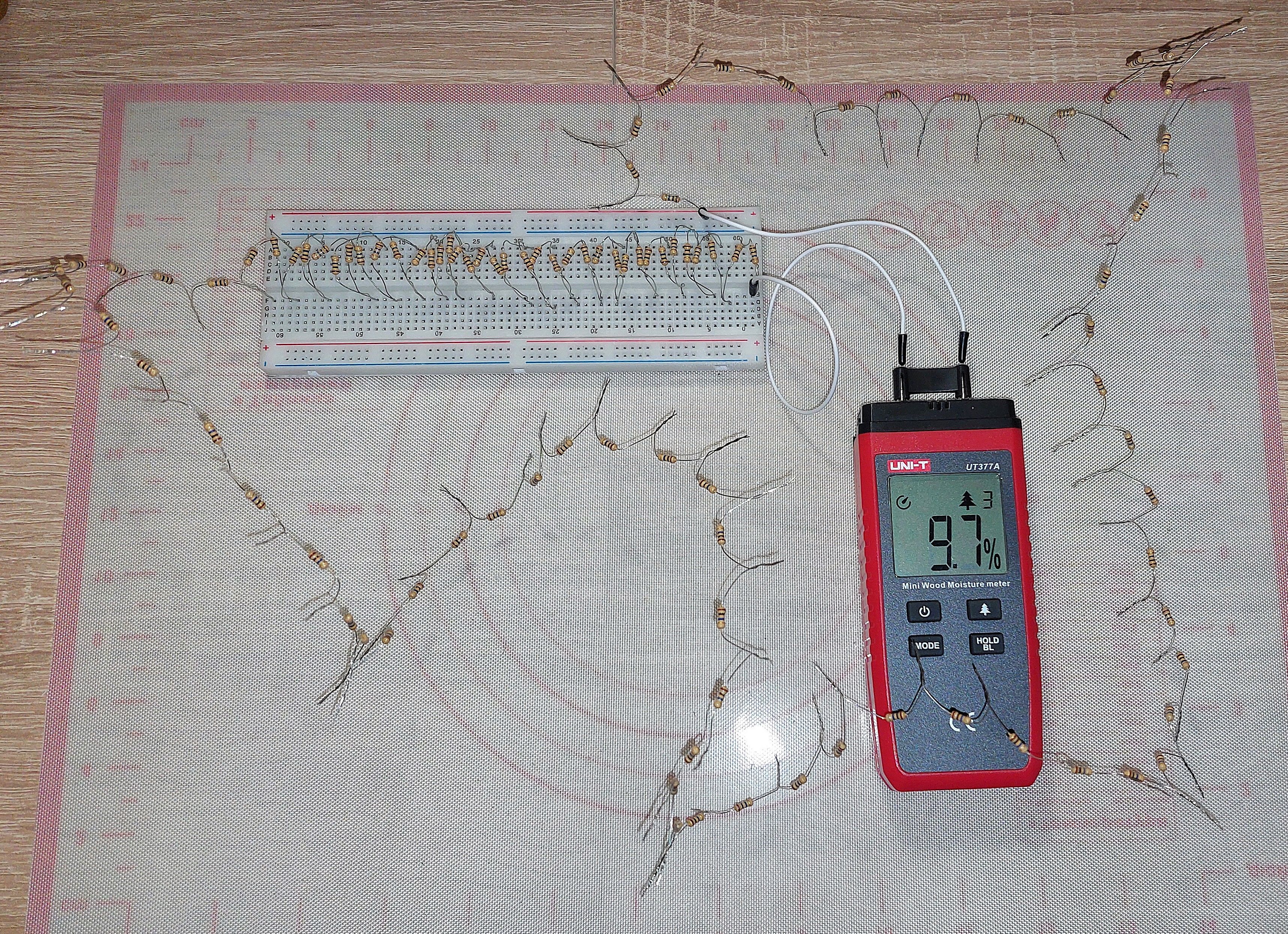

За счёт того что измерительные иглы жёстко закреплены, они хорошо держатся в древесине. Щупами мультиметра не получится плотно зафиксироваться с натягом, придётся крепко держать их в руках и давить в дерево. Из за того что дерево бывает разной плотности в приборе предусмотрены 4 настройки, которые будут корректировать показания процента влажности. Подставив предварительно сопротивление между иглами, выяснилось что понадобятся мегаомные сопротивления в большом количестве. Купил 100 резисторов по 10 мегаом (МОм). Спаял всю эту сотню последовательно и получил суммарно 1000 мегаом. Измеритель влажности показал 9,7% в режиме 3 (сосна, ива, дуб). Это будет минимальный % влажности который я смог имитировать резисторами.

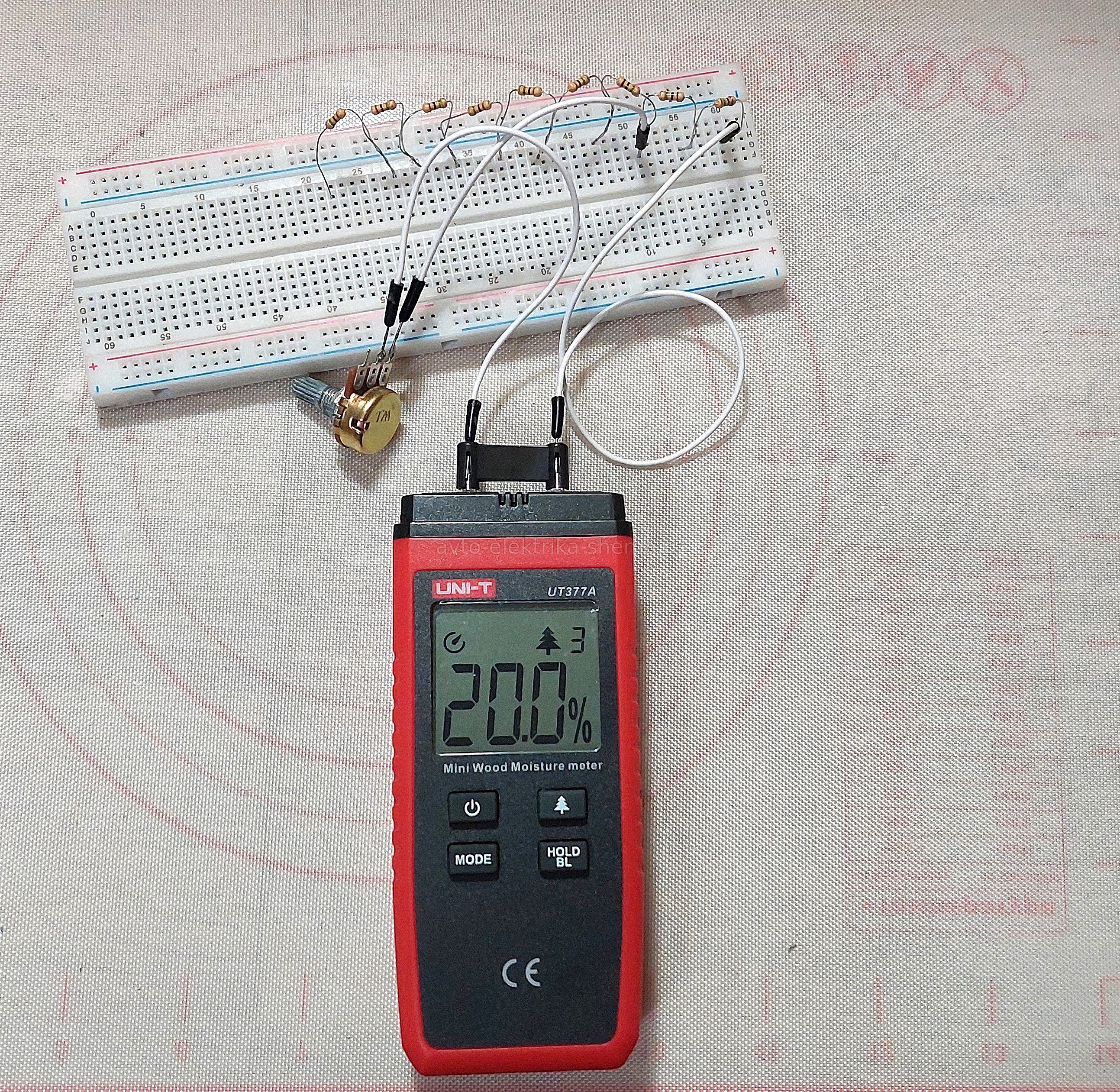

Получается что этот измеритель влажности по сути низковольтный мегаомметр, только показания в % влажности. Им можно даже проверять сопротивление какой нибудь изоляции (если перевести % в омы), правда не по правилам, но всё таки мало ли пригодится чего измерить для самоуспокоения. Составим таблицу влажности древесины в зависимости от сопротивления между иглами, начнём от большего к меньшему. Измерения проводились при комнатной температуре, в таблице значения сопротивлений округлённые, так как у каждого сопротивления есть свои допуски, какой то может быть больше 10 МОм, а другой наоборот меньше. Килоомные сопротивления имитировал переменными.
| % влажности древесины | Сопротивление М (мегаом), к (килоом) | |||
| Бразильский орех | Тополь, тик | Сосна, дуб, ива | Берёза, ель, лиственница | |
| 1 | 2 | 3 | 4 | |
| 5,6 | 7,6 | 9,7 | 11,6 | 1000 М |
| 6,3 | 8,5 | 10,6 | 12,6 | 850 М |
| 6,6 | 8,8 | 11 | 13,1 | 650 М |
| 7 | 9,3 | 11,5 | 13,7 | 450 М |
| 7,4 | 9,7 | 12 | 14,2 | 340 М |
| 7,6 | 10 | 12,3 | 14,5 | 250 М |
| 7,9 | 10,3 | 12,6 | 14,8 | 200 М |
| 8,2 | 10,6 | 13 | 15,3 | 150 М |
| 8,6 | 11,1 | 13,5 | 15,8 | 100 М |
| 9 | 11,5 | 14 | 16,4 | 70 М |
| 9,5 | 12,1 | 14,6 | 17 | 40 М |
| 9,9 | 12,5 | 15,1 | 17,6 | 30 М |
| 10,5 | 13,3 | 15,8 | 18,4 | 20 М |
| 11,4 | 14,3 | 17 | 19,7 | 10 М |
| 11,8 | 14,7 | 17,5 | 20,2 | 7,7 М |
| 12,2 | 15,2 | 18 | 20,8 | 6 М |
| 13 | 16,1 | 19 | 21,9 | 3 М |
| 13,8 | 17 | 20 | 23 | 2 М |
| 15,4 | 18,8 | 22 | 25,1 | 1,16 М |
| 16,2 | 19,7 | 23 | 26,2 | 918 к |
| 17 | 20,6 | 24 | 27,3 | 718 к |
| 17,8 | 21,5 | 25 | 28,4 | 570 к |
| 18,6 | 22,4 | 26 | 29,5 | 446 к |
| 19,4 | 23,3 | 27 | 30,6 | 348 к |
| 21 | 25,1 | 29 | 32,8 | 270 к |
| 21,8 | 26 | 30 | 33,9 | 206 к |
| 22,6 | 26,9 | 31 | 35 | 170 к |
| 23,4 | 27,8 | 32 | 36,1 | 137 к |
| 24,2 | 28,7 | 33 | 37,2 | 111,2 к |
| 25,1 | 29,7 | 34 | 38,3 | 88,7 к |
| 26 | 30,5 | 35 | 39,4 | 69 к |
| 26,6 | 31,5 | 36 | 40,5 | 51,8 к |
| 27,5 | 32,5 | 37 | 41,6 | 36,8 к |
Подводим итоги. Если посмотреть в таблицу, то зная возможности своего мультиметра по измерению максимального сопротивления можно примерно прикинуть какую влажность древесины он в состоянии увидеть. Самые дешёвые мультиметры обычно способны измерять сопротивления не более 2 мегаом, а это около 20% влажности дерева сосна. Мультиметры с большими возможностями измерения могут стоить дороже чем измерители влажности и всё равно будут уступать им. Так что мультиметром с диапазоном измерений сопротивлений до 60 МОм можно проверить древесину для каркасного строительства, где доска должна быть влажностью 14...15%, определить меньшую влажность уже не под силу обычному мультиметру.
