Лёгкий ремонт зарядного устройства "Вымпел-57". Сбиваются настройки тока и напряжения.

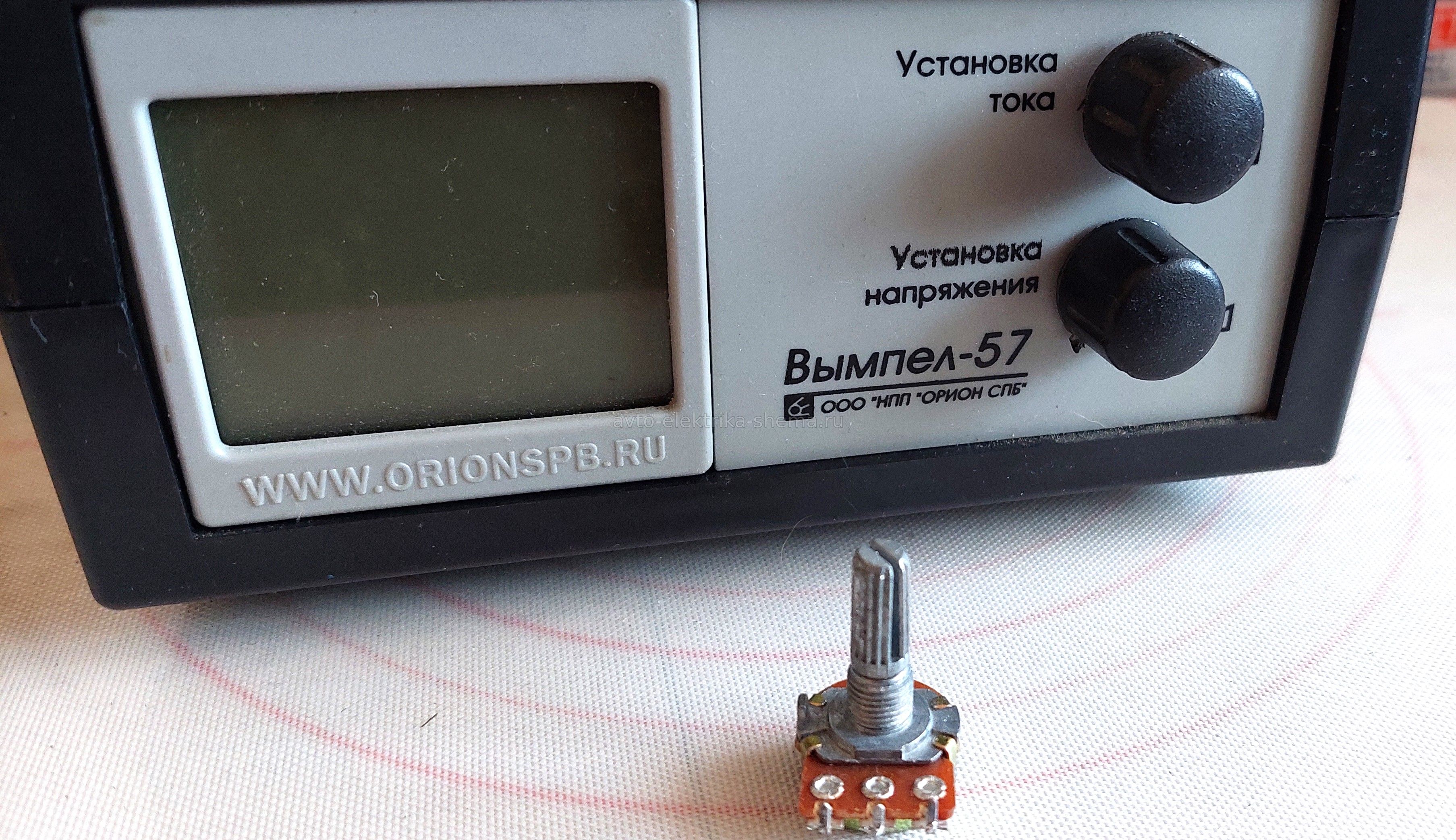

Пару лет назад приобрёл такое универсальное зарядное устройство для использования в основном как блок питания с регулировкой напряжения от 7,4 В до 18 В и током от 0,8 А до 20А. Со своей задачей он отлично справлялся, но недавно начались проблемы с выставлением нужных параметров тока и напряжения, показания всё время менялись, с нагрузкой и без неё. По ощущениям как буд то регулировочные резисторы неисправны, даже очень плавная регулировка быстро меняла показания. Разобрав зарядное устройство, обнаружил что внутри всего два разъёма:

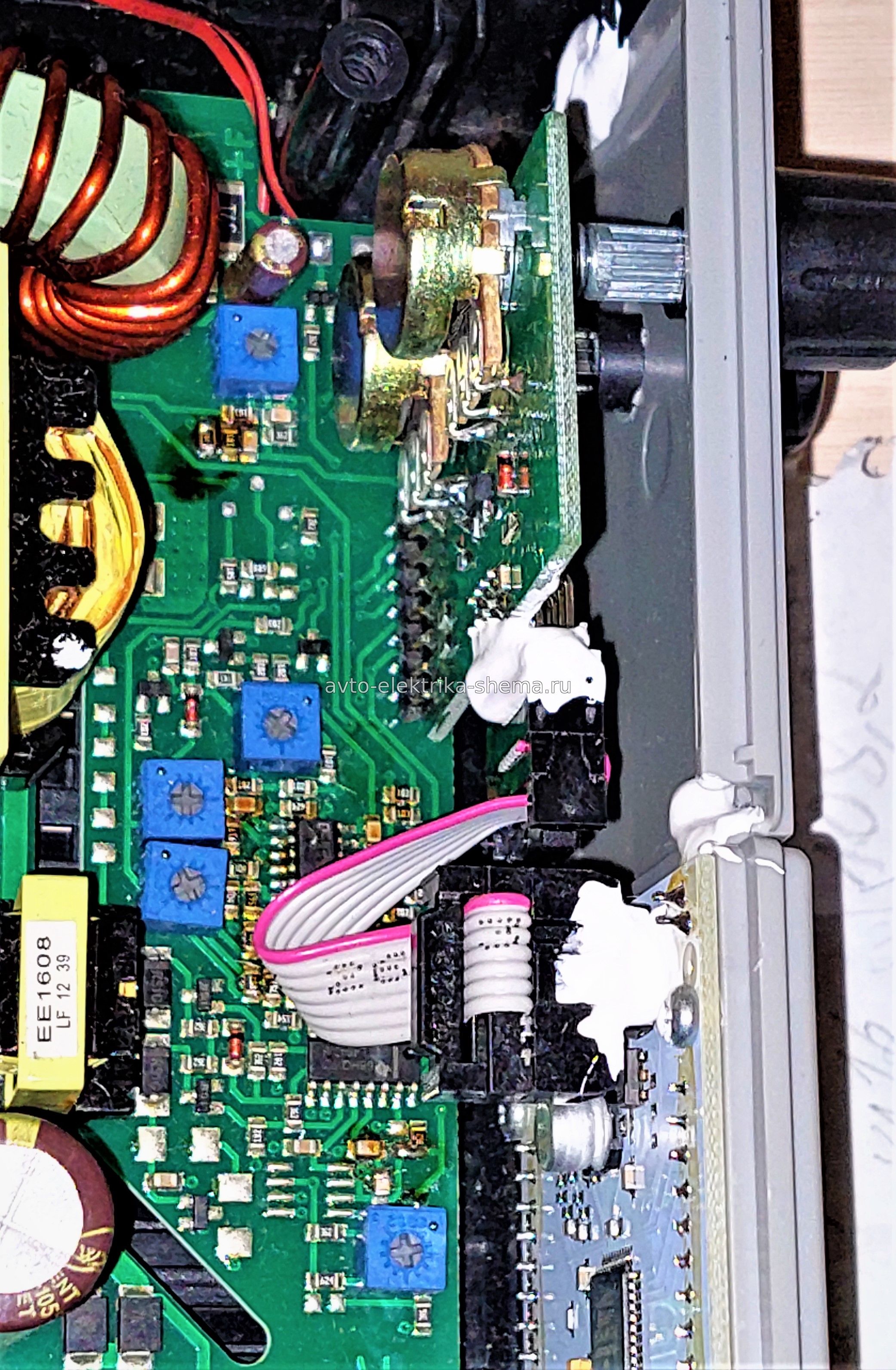

Эти разъёмы как раз связаны с индикацией и платой регулировки. Так вот один разъём был наполовину снят (на фото верхняя стрелка). Видать от тряски при перемещениях он постепенно вылазит, так как там нет фиксации. В общем решил посадить на герметик все подвижные части и разъёмы:

Теперь всё работает как новое, надеюсь зарядное ещё послужит долго. Вот такой получился лёгкий ремонт.
