Как прозвонить асинхронный трёхфазный электродвигатель

Как прозвонить асинхронный трёхфазный электродвигатель

Работая промышленным электриком по ремонту и обслуживанию электрооборудования приходилось часто менять электродвигатели вентиляции и различных станков. Для более быстрой предварительной диагностики неисправного электродвигателя выработалась методика его проверки мультиметром. Нужно измерить сопротивление его обмоток между фазными выводами  А-В, А-С и В-С, оно должно быть примерно одинаковым, а так же измерить сопротивление между этими выводами и корпусом электродвигателя в пределе измерений прибора 2 МОм или 2000 кОм, оно не должно показать ничего, значит пробоя на корпус нет. Не забываем что провода прибора тоже имеют своё сопротивление, так что при сопоставлении измеренных данных с табличными, вычитайте это сопротивление. На видео показаны примеры измерения:

Видео 1 и Видео 2

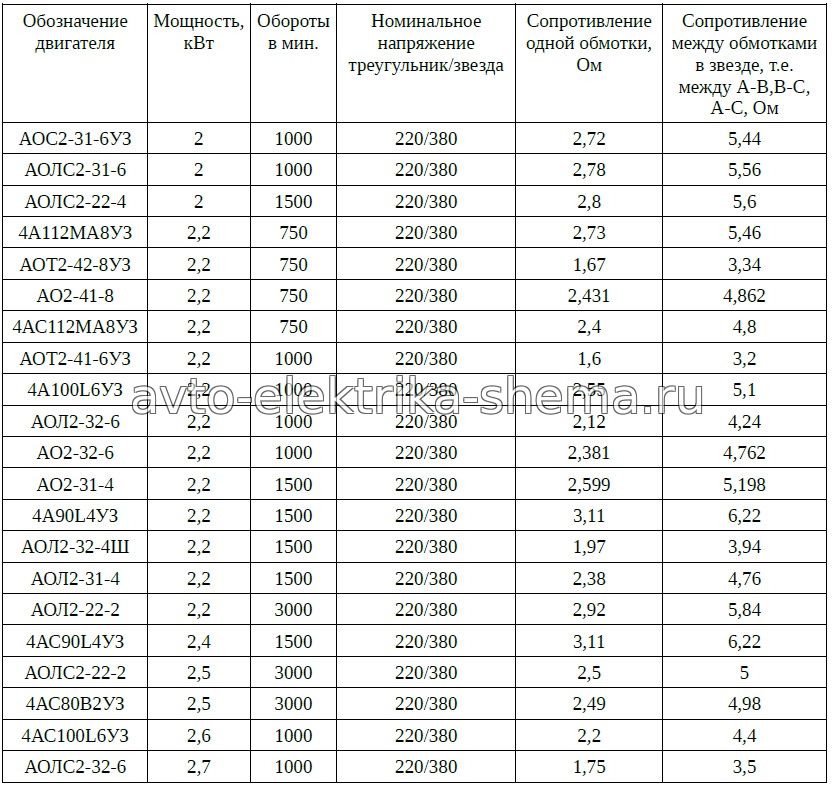

Составил таблицы сопротивлений обмоток некоторых электродвигателей по данным старых книг по перемотке, рассчитав последний столбец методом сложения сопротивления двух обмоток, так как при измерении между выводами А-В, В-С, А-С это и есть последовательное соединение двух обмоток (соединение звезда - все 3 обмотки соединены в одной точке).  В таблицах указаны обороты двигателя в зависимости от числа пар полюсов, то есть 750 об/мин, 1000, 1500 и 3000, но на практике они всегда немного меньше и реальные обороты указаны на табличках электродвигателей. Старые движки уже могли быть перемотаны не один раз, и с табличными данными могут не совпадать, но в пределах этого. Так что эта информация нужна только для примерного сопоставления мощности от сопротивления обмоток, у электродвигателей других производителей сопротивление обмоток может отличаться существенно.

Таблица 1

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки

Таблица 2

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки

Таблица 3

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки

Таблица 4

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки

Таблица 5

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки

Таблица 6

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки

Таблица 7

Как прозвонить, трёхфазный электродвигатель, таблицы сопротивлений обмоток, электродвигатель, сопротивление обмотки
