Как проверить мотор стеклоочистителей 842.3730-10

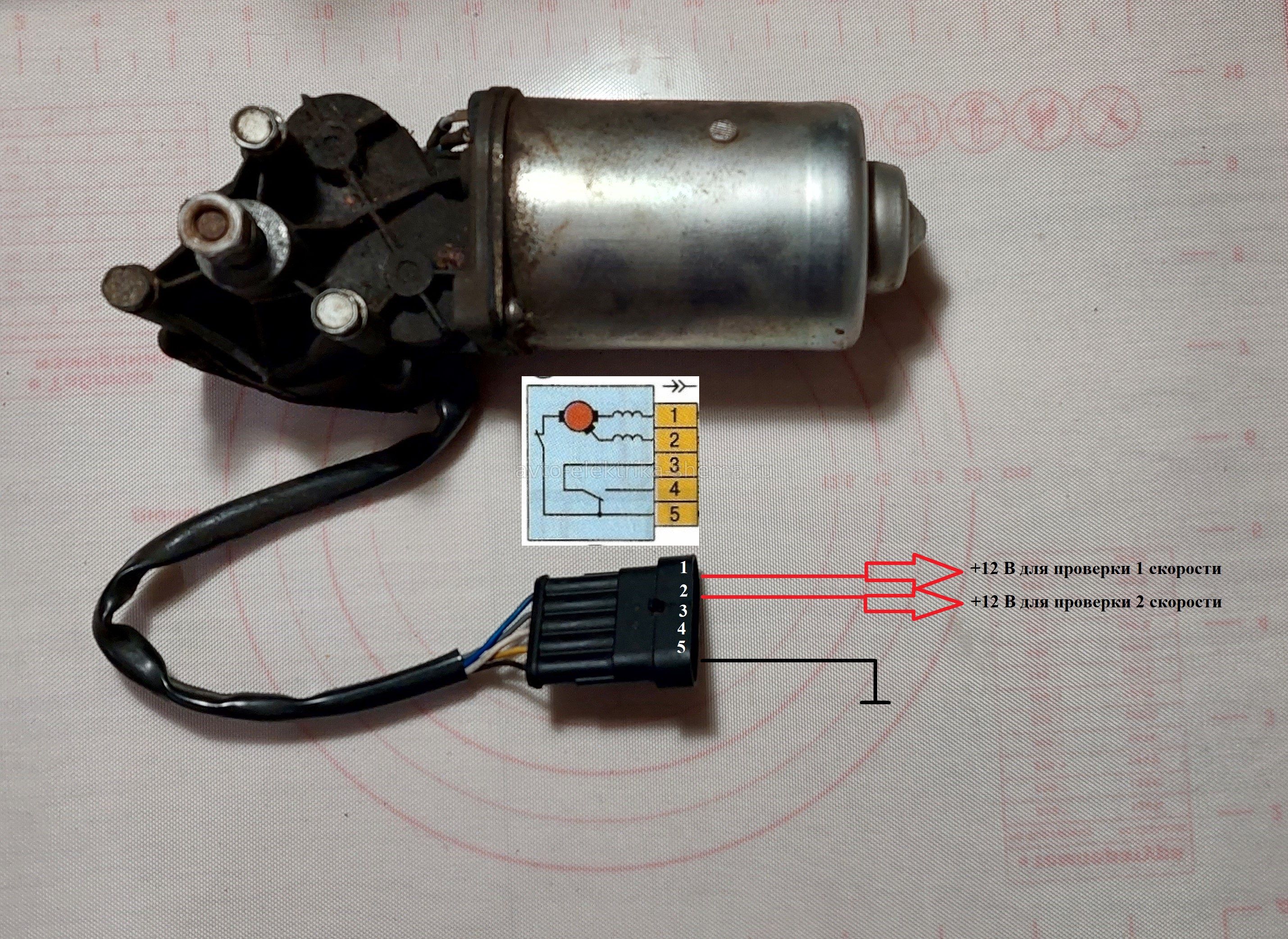

Для проверки мотора стеклоочистителей нужно подать напряжение на обмотки первой и второй скорости. В момент работы не должно быть заеданий и механических неисправностей (стирание зубьев шестерёнок и вала с зубцами у мотора).

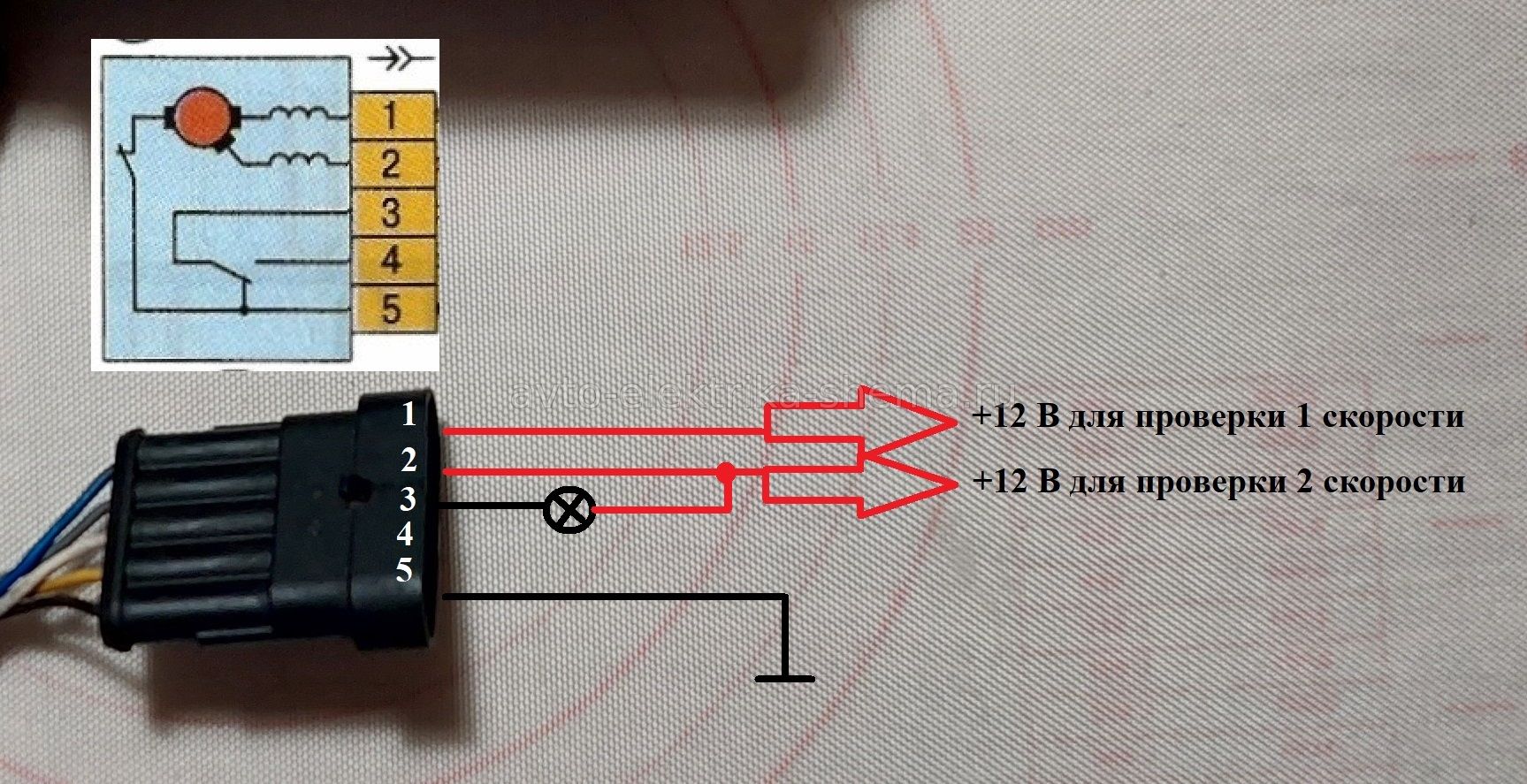

Работа двух скоростей мотора ещё не показатель полной его исправности, нужно ещё проверить контактную часть (выводы 3 и 4 разъёма), которая отвечает за парковку щёток стеклоочистителей в нужном положении. В момент парковки щёток должны быть замкнуты контакты между 3 и 5, а в остальное время 3 и 4. Для наглядности работы контактов можно подключить светодиодную лампочку (она успевает мигать при быстрых переключениях) по следующёй схеме (см. ниже).

При вращении мотора лампа будет кратковременно вспыхивать проверяя контакты между 3 и 5 выходом разъёма. Лучше использовать 1 скорость для проверки контактов и соответственно запитать лампу с 1 контакта или вообще отдельно.

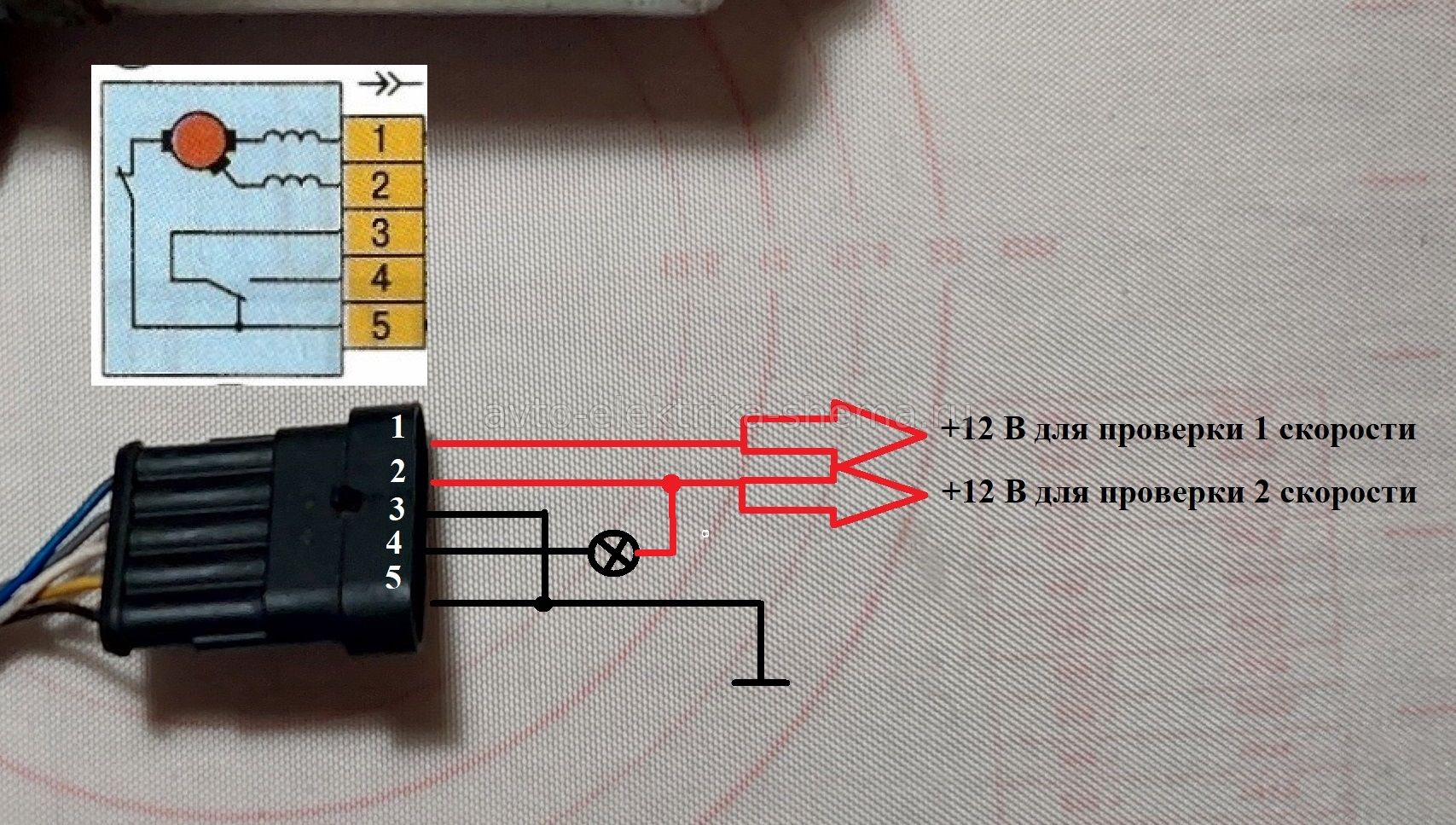

Аналогично проверяем контакты между 3 и 4 выходом разъёма. Лампа будет кратковременно гаснуть. Если всё работает, то на этом проверка закончена. При истирании щёток мотор может произвольно останавливаться или включаться после постукивания по корпусу, так же бывает что мотор не тянет на какой либо скорости. При механическом повреждении шестерёнок мотор будет постоянно работать, пытаясь найти парковочное место дворников, так как контакты 3 и 5 не замкнуться, если помочь сдвинуть дворники, то щётки остановятся в любом месте . При подгорании контактов между 3, 4 и 5 щётки будут тоже останавливаться в любом месте или постоянно двигаться, хотя не стоит исключать неисправности в реле стеклоочистителёй, переключателе, разъёмах и проводке. Поэтому и делается проверка элементов по отдельности на столе.
