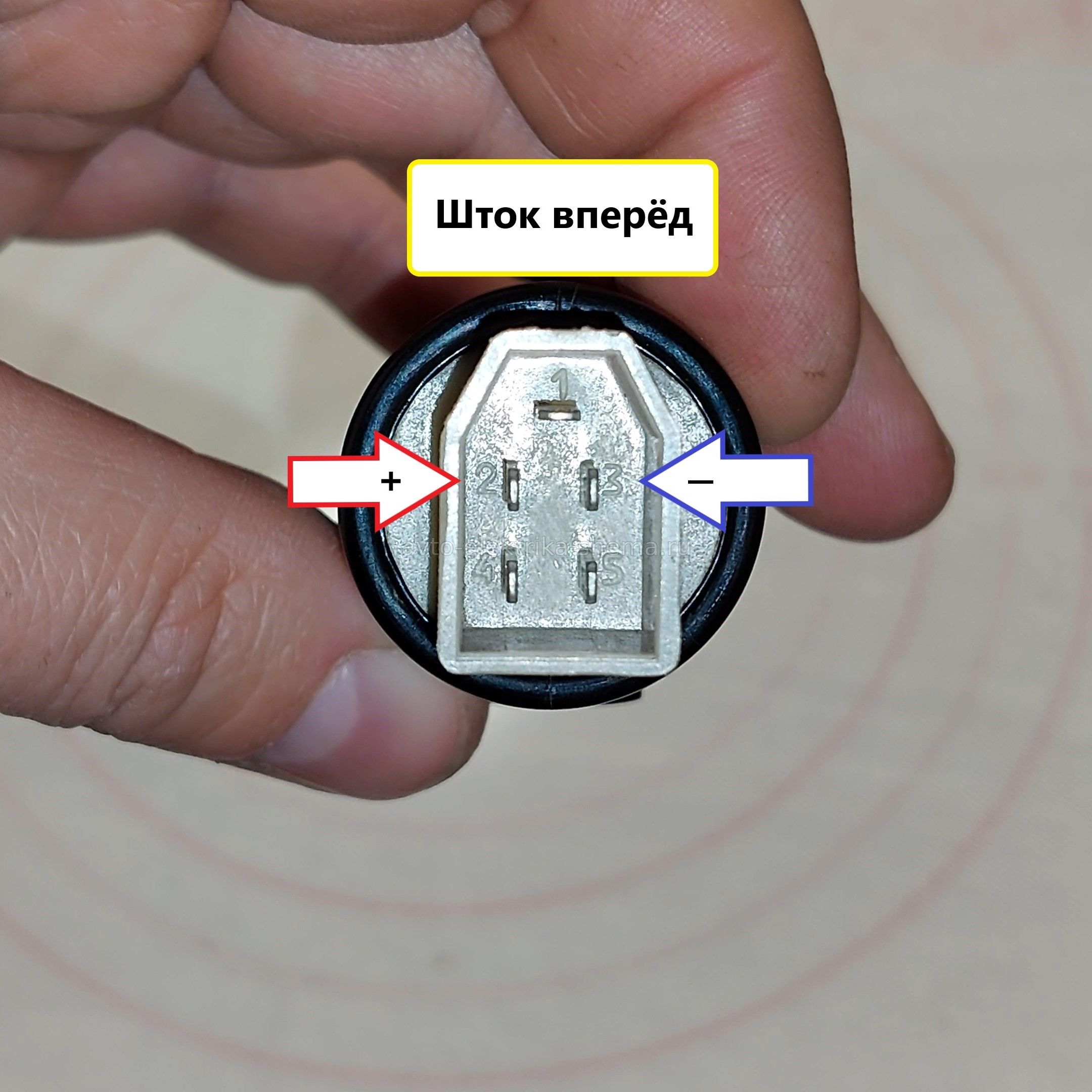

Корректор фар ЭПК 02-09 предназначен для регулировки высоты света фар на автомобилях ВАЗ-2110, 2111, 2112 и Лада Гранта, является составной частью комплекта ЭМКФ 41 с блоком управления БУК 33. Корректор состоит из моторчика, который движет шток и трёх сопротивлений, одно из них переменное, меняется в зависимости от вылета штока. Клеммная колодка имеет для подключения 5 контактов. Для движения штока вперёд нужно подать плюс на контакт 2, а минус на контакт 3, движение назад происходит при смене полярности. Не держите долго под питанием моторчик в крайних положениях, так как возникает перегрузка моторчика.
После проверки исправности моторчика и его привода, переходим к диагностике внутреннего сопротивления при различных положениях штока. Произведём проверку двумя способами. Удобнее делать замеры если моторчиком управлять кнопкой стеклоподъёмника по следующей схеме (см. ниже).

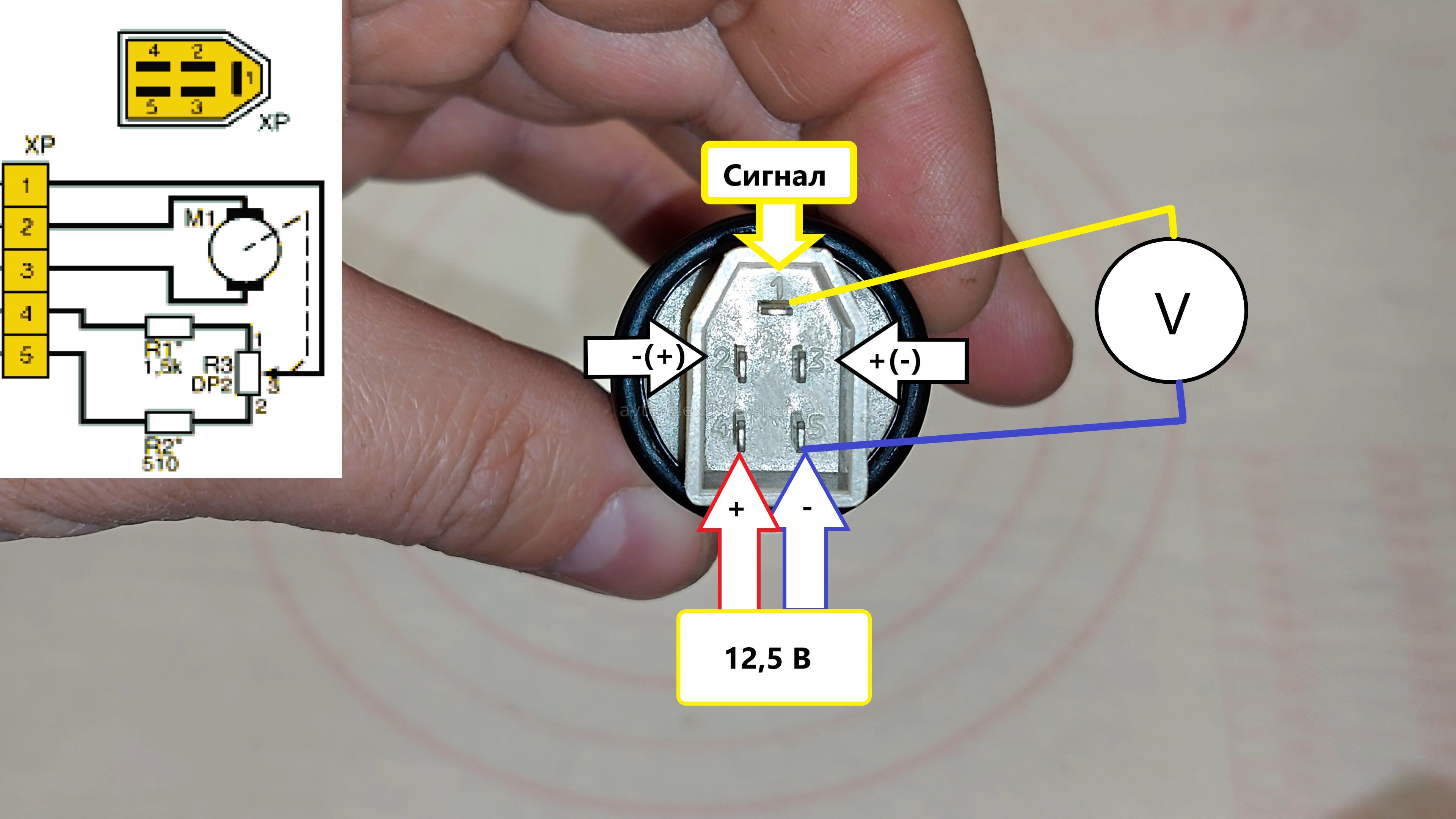

Когда собрали кнопку, можно делать проверку первым способом. Подключаем 12,5 вольт на контакты 4 и 5, а вольтметр между 1 и 5. При движении штока будет изменяться сигнальное напряжение примерно от 3 вольт до 10 вольт, указывая на исправность сопротивлений.
Вторым способом измерим при разных положениях штока непосредственно сопротивления между контактами 1-5 и 1-4.
После всех измерений составим таблицу в которой будут столбцы с ходом штока, сигнальным напряжением, сопротивлениями R(1-5) и R(1-4). Сигнальное напряжение при напряжении блока питания 12,5 вольт.
| Вылет штока (мм) | Сигнальное напряжение (В) | R(1-5) | R(1-4) |
| 28 | 3.22 | 1.72 | 4.72 |
| 28.5 | 3.5 | 1.82 | 4.56 |
| 29 | 4 | 2 | 4.37 |
| 29.5 | 4.3 | 2.22 | 4.23 |
| 30 | 4.5 | 2.46 | 4.04 |
| 30.5 | 4.95 | 2.59 | 3.94 |
| 31 | 5.18 | 2.67 | 3.67 |
| 31.5 | 5.6 | 2.87 | 3.54 |
| 32 | 5.95 | 3.07 | 3.38 |
| 32.5 | 6.28 | 3.22 | 3.25 |
| 33 | 6.22 | 3.35 | 3.16 |
| 33.5 | 6.95 | 3.49 | 2.91 |
| 34 | 7.3 | 3.67 | 2.67 |
| 34.5 | 7.65 | 3.87 | 2.49 |
| 35 | 8 | 4.01 | 2.37 |
| 35.5 | 8.36 | 4.22 | 2.17 |
| 36 | 8.63 | 4.33 | 2.03 |
| 36.5 | 9.05 | 4.54 | 1.81 |
| 37 | 9.3 | 4.67 | 1.69 |
| 37.5 | 9.8 | 4.91 | 1.53 |
| 38 | 10.1 | 5.1 | 1.38 |
Смотрите видеоролик по проверке корректора фар ЭПК 02-09.
