Таймер полива экономит ваше время на даче и добавляет ей автономности, можно спокойно уезжать в отпуск на несколько дней. Но есть в нём один недостаток в виде отсутствия индикации разряда батареек, если они сядут, то таймер может не открыть кран в нужный момент или откроет, а закрыть не сможет и в теплицу выльется вся бочка с водой. Хотя по отзывам у большинства пользователей батареек хватает на весь сезон, зависит от частоты полива (один раз в день или один раз в три дня) в первом случае батарейки сядут быстрее. Видеоинструкция по настройке таймера полива FZ-322B и аналогичных.
Решил доработать таймер полива и установить в него индикатор напряжения. Поискав в интернет магазинах жк вольтметры как можно меньших размеров, выяснилось что нет тоньше 7,5 мм, а нам надо не толще 6 мм, так как под прозрачную съёмную крышку толще не поместится. Посмотрел другие варианты и нашёл беспроводной блютуз индикатор для смартфона, только он не для этого предназначен. Речь идёт о датчиках давления шин.

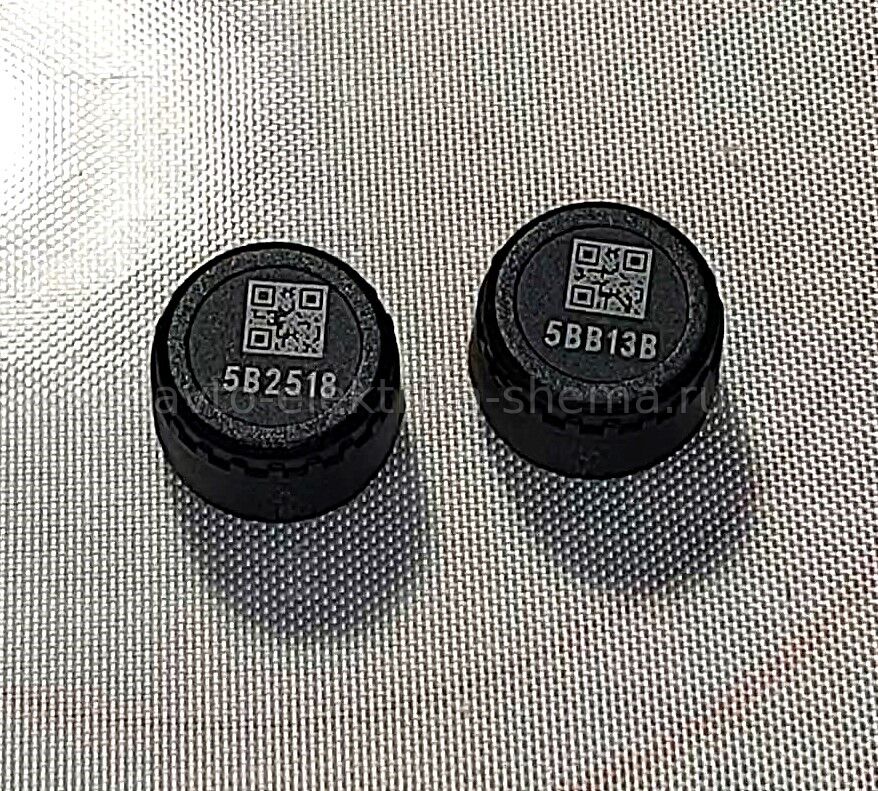

Блютуз датчики давления шин могут показывать не только давление в шинах, а ещё температуру воздуха и заряд батарейки, которая в нём установлена. Батарейка там на 3 вольта CR1632H, а в нашем таймере полива две мизинчиковые батарейки по 1,5 вольта, соединённые последовательно, что в сумме даёт тоже 3 вольта. В комплекте с датчиками есть инструкция и название приложения, которое с ними будет работать. Называется оно LYTPMS. В настройках разобраться не сложно. Датчики давления в обычном состоянии спят и не выходят на связь со смартфоном, разбудить их можно двумя простыми способами: изменением давления (нам не подходит) и отключение-включение питания, для нас это идеально, так как мы его будем включать только в момент проверки разряда батареек, а в остальное время он никак не будет сажать наши батарейки от таймера.

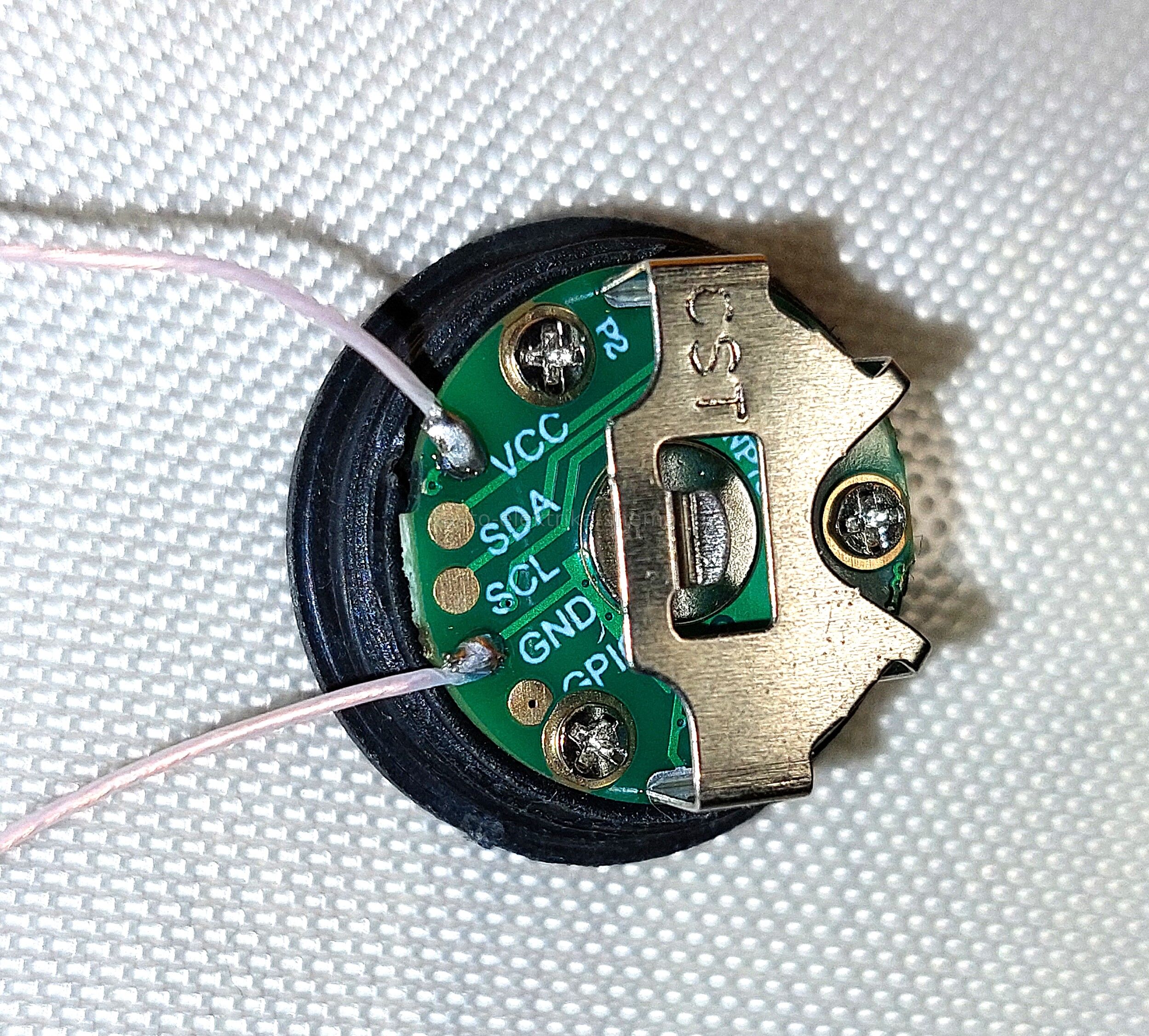

Разобрав датчик, вынимаем штатную батарейку и припаиваем провода к плате, где плюс это контакт VCC, а минус GND. На столе собираю небольшой стенд для проверки пределов измерения, чтобы выяснить при каком критичном напряжении будет показывать % разряда батареек. В стенд входит регулируемый источник питания, выключатель и мультиметр.

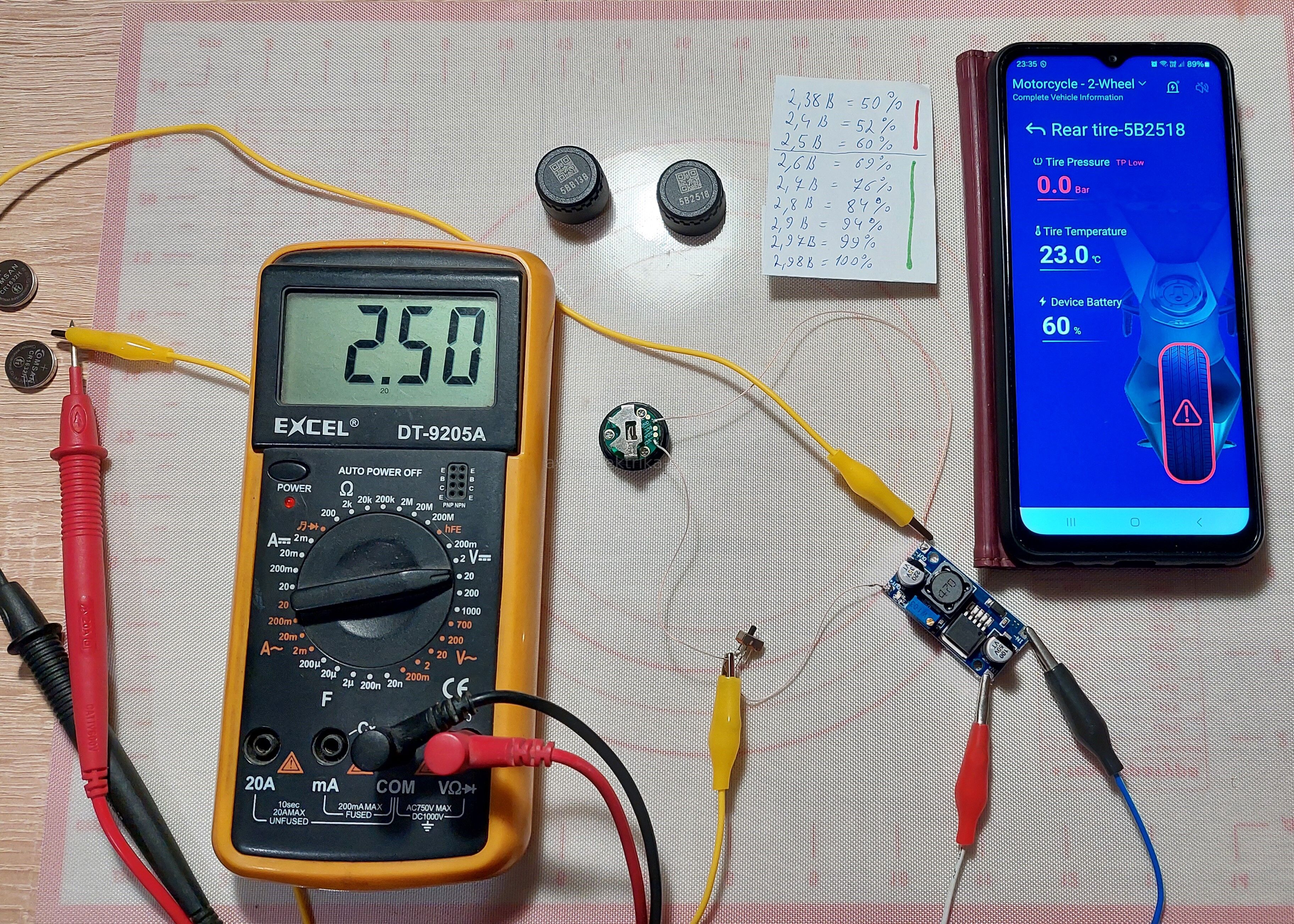

Опытным путём выяснил, что при 2,5 вольтах на батарейках процент разряда покажет 60%, при таком напряжении пора заменить батарейки, при более низком разряде (ниже 2,3 вольта) датчик давления начинает работать не стабильно и может показать даже 100%, так что меняем батарейки вовремя.

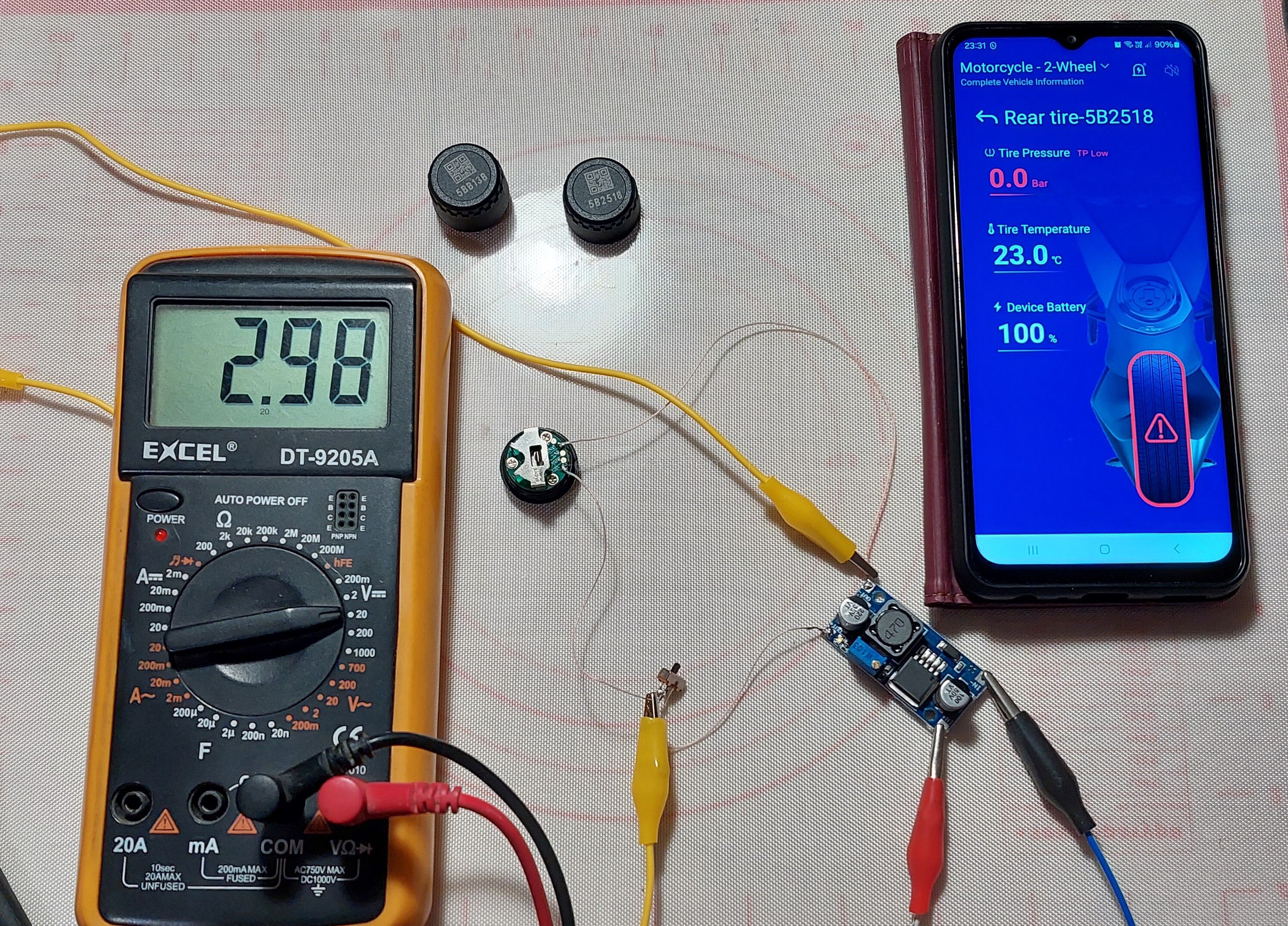

При напряжении 2,98 вольта и выше заряд будет показывать 100%. Возможно есть другие приложения, где вместо % показываются вольты, но мне не удалось такие найти. Они есть но для датчиков, которые работают на другой частоте, не блютуз. С датчиками разобрались, теперь нужно разместить один или оба внутрь таймера полива.

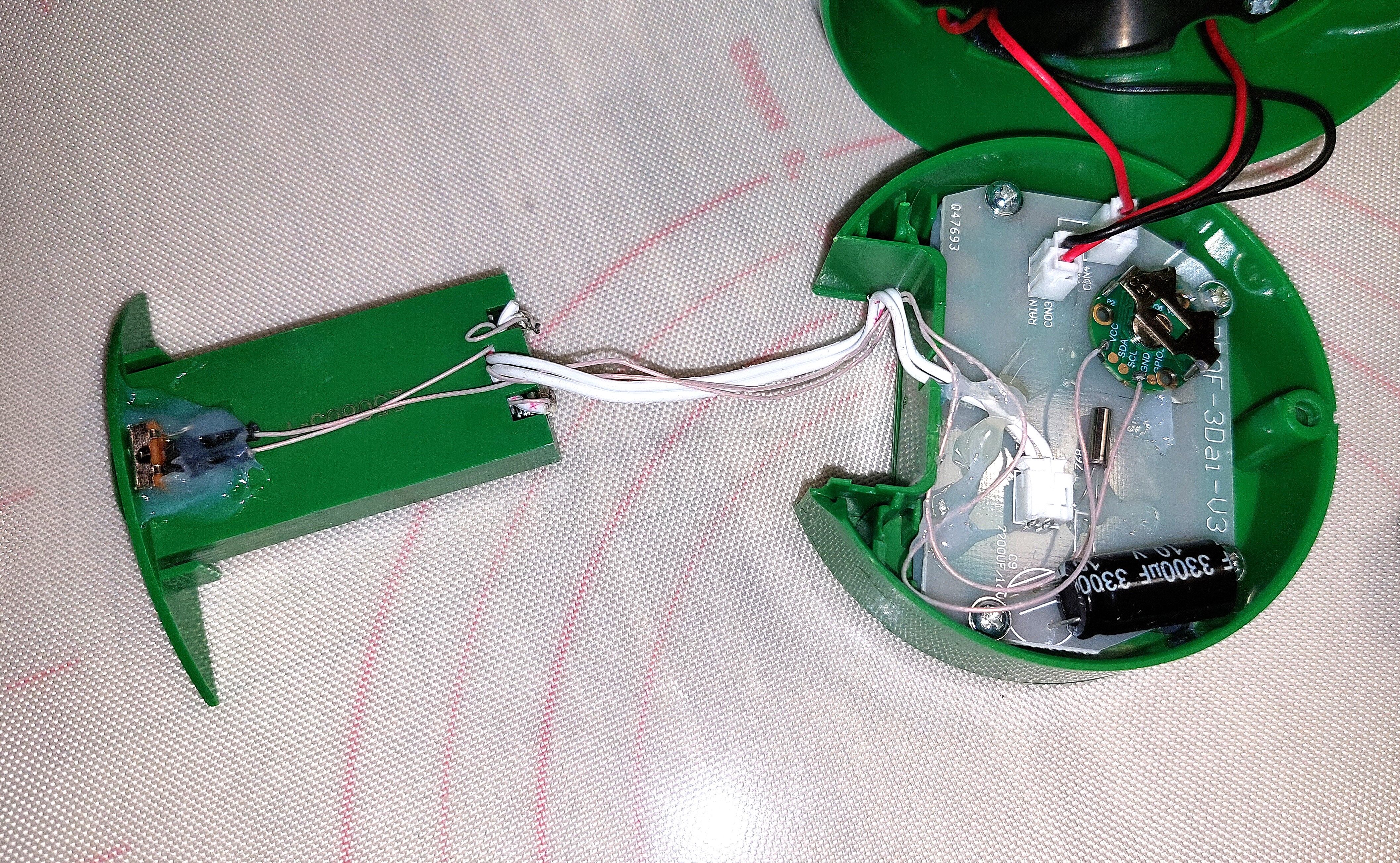

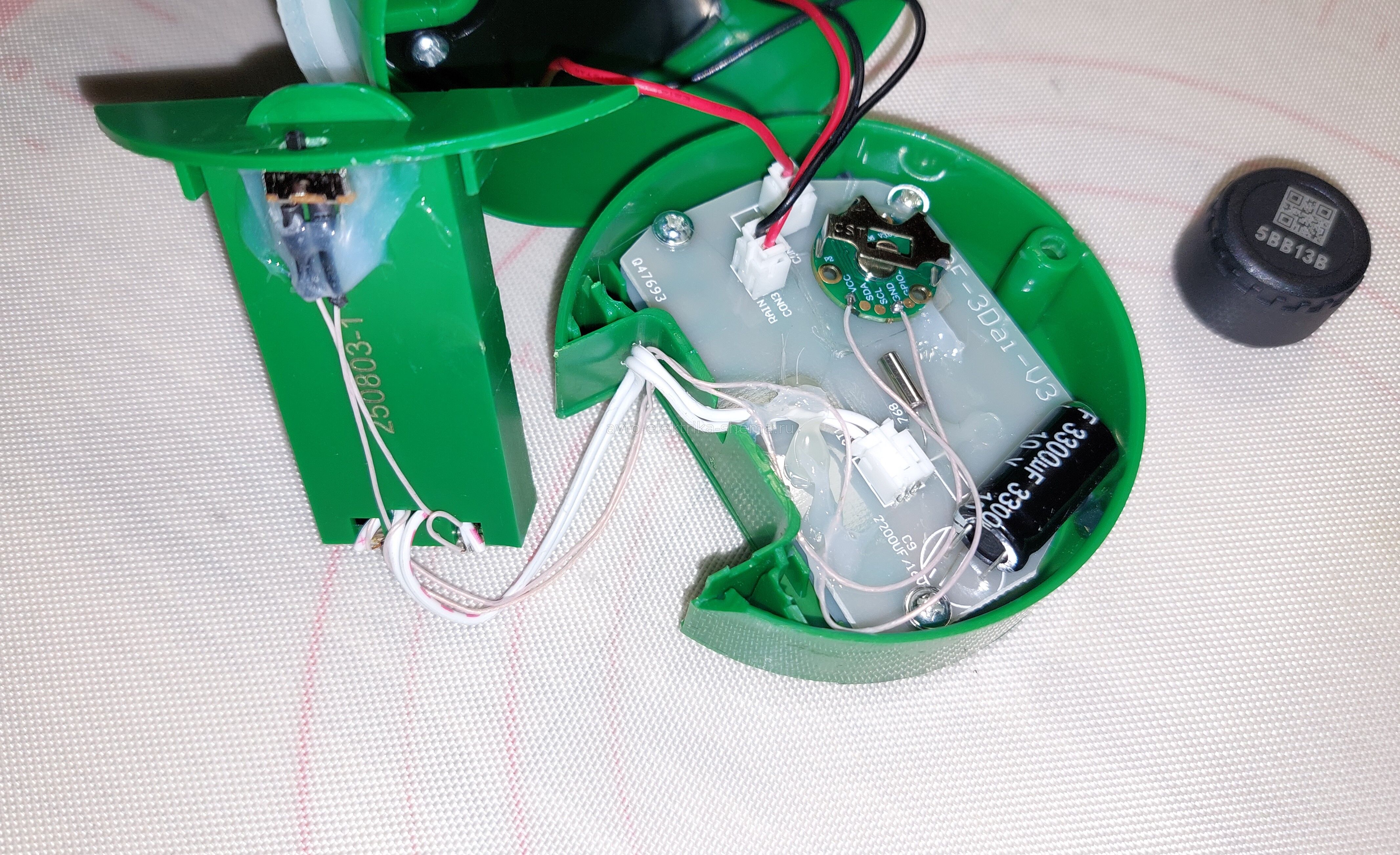

В корпусе таймера полива приклеил плату от датчика полива на двухсторонний скотч, а потом зафиксировал ещё капельками клея и провода, выключатель тоже приклеил к батарейному отсеку, сделав предварительно отверстие для его флажка, чтобы можно было снаружи включать и выключать датчик. Припаял провода к выходу батарейного отсека, где плюсовой вывод пропустил через этот микро выключатель.

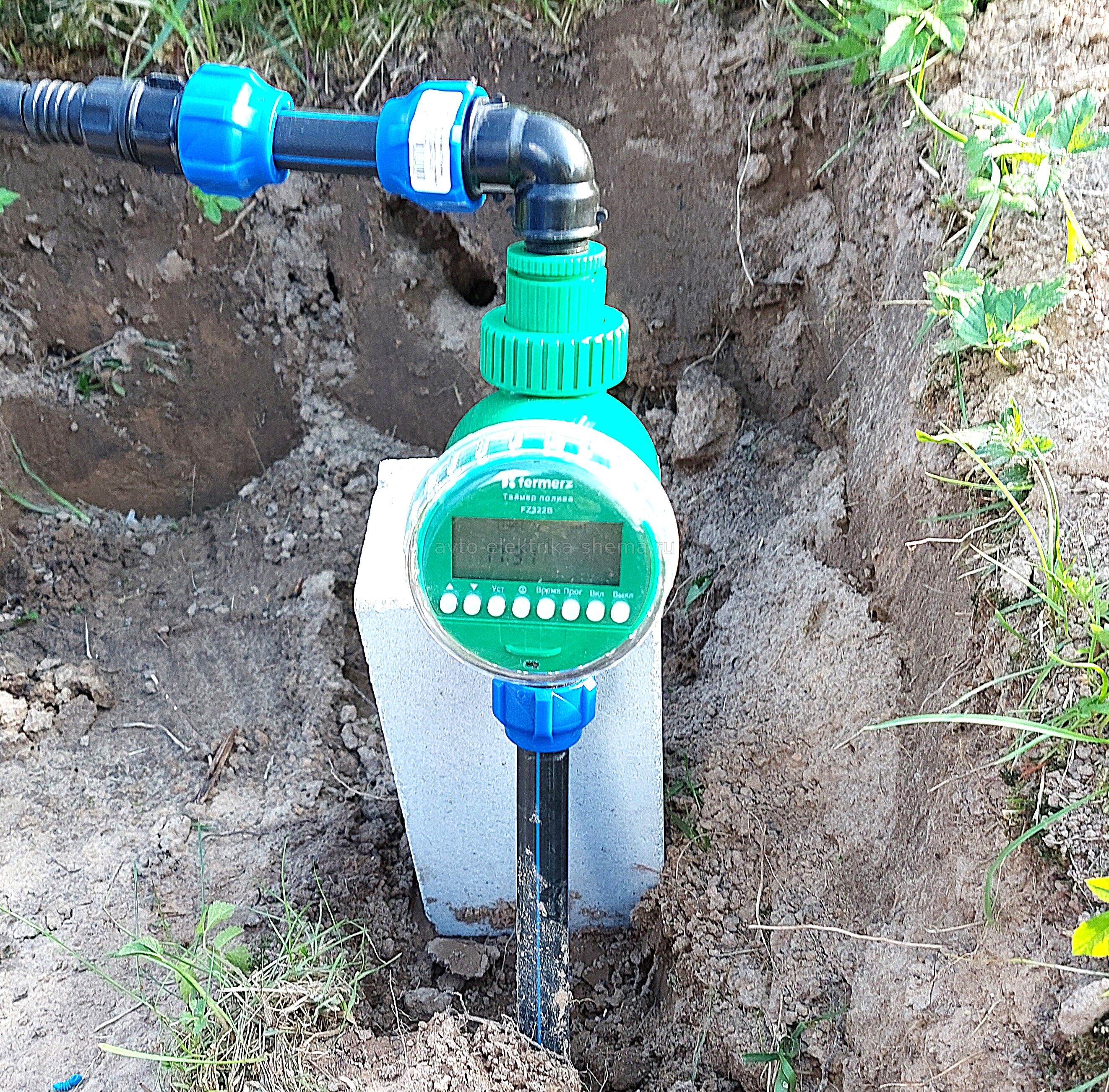

В результате получилось очень хорошо, уже протестировал на дачном участке, теперь буду собирать статистику по степени разряда батареек в зависимости от количества открытий и закрытий клапана или просто например раз в неделю посмотрю как там с зарядом батареек. Смотрите так же подробный видеоролик по проделанной работе.
