Электрический терморегулятор. Принцип работы

Терморегулятор от электроплиты

Терморегулятор от электроплиты

Большинство бытовых нагревательных электроприборов, например такие как утюг, электроплиты, обогреватели и многие другие поддерживают заданную температуру благодаря терморегулятору.

Устройство терморегулятора

Устройство терморегулятора

Состоит из электрических контактов, которые размыкает биметаллическая пластина резко изгибаясь при достижении определённой температуры. Регулировочный винт создаёт дополнительное усилие на пластину, меняя порог его срабатывания. Для наглядности работы терморегулятора собрал простенькую схему с лампой накаливания (см. фото ниже):

Схема подключения лампы накаливания через терморегулятор

Схема подключения лампы накаливания через терморегулятор

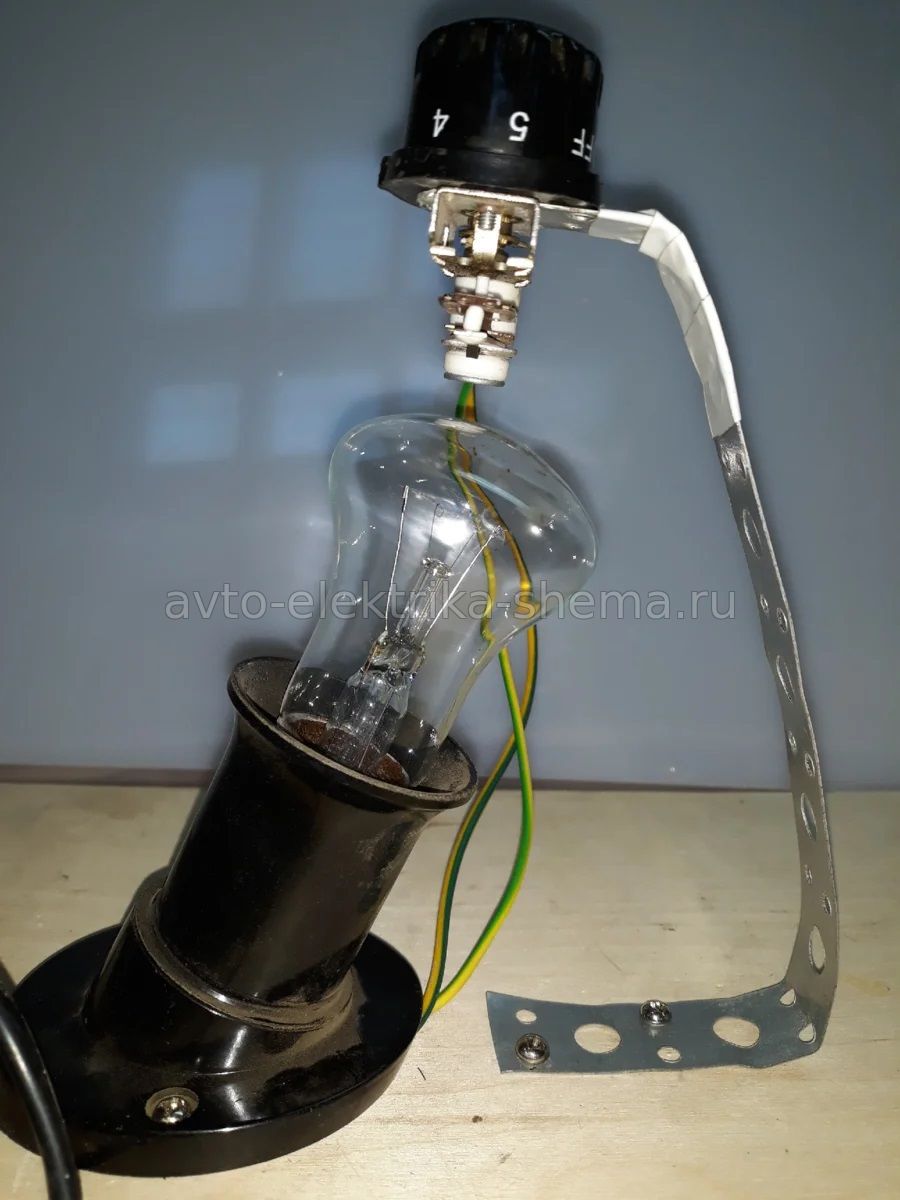

Вид сбоку

Вид сбоку

Тепло от лампы будет нагревать биметаллическую пластину, которая будет размыкать контакты и лампа погаснет. Потом пластинка остынет и лампа опять загорит, такая работа будет повторятся неограниченное число раз.
