Датчик педали тормоза. Устройство и проверка.

Этот датчик выполняет две функции: при нажатии на педаль тормоза загораются лампы стоп-сигналов, а при отпущенной педали замыкаются другие контакты, по которым контроллер видит её положение. В устройстве датчика имеются имеются две пары контактов и две пружины.

Датчик разборный и поддаётся ремонту, но и цена его не велика. В случае поломки датчика загорается чек с кодом неисправности Р0504, обычно это случается если педаль тормоза отпущена, а контакты не замкнулись. На схеме ниже можно посмотреть принцип его работы:

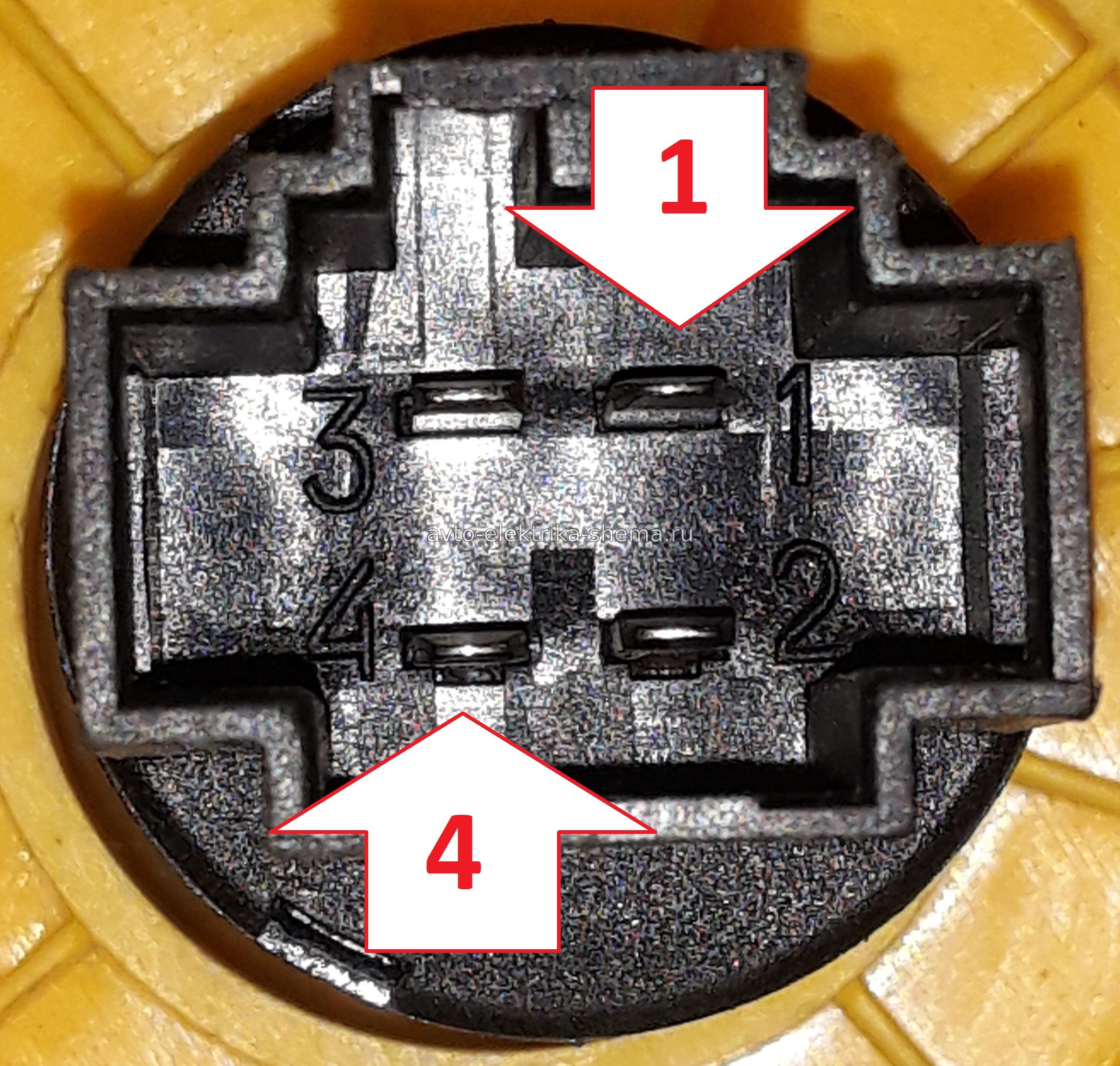

Для проверки датчика достаточно прозвонить между собой контакты 1 и 4, а затем нажать на концевик и прозвонить замкнувшиеся контакты 2 и 3. Если датчик установлен на автомобиле, то при отпущенной педали тормоза контакты 2 и 3 будут замкнуты, а 1 и 4 разомкнуты. Частой причиной поломки этих датчиков является сломанная возвратная пружинка (см. фото ниже):

Если найти подходящую пружинку, то можно полностью восстановить работу датчика. Ниже можно посмотреть короткое видео о проверке датчика:
