Датчик массового расхода воздуха BOSCH 116. Проверка, настройка до 1.00 вольт

распиновка датчика массового расхода воздуха

Датчик массового расхода воздуха (ДМРВ) BOSCH 116 термоанемометрического типа, расположен между воздушным фильтром и впускным коллектором. Сигнал датчика представляет собой напряжение постоянного тока, величиной от 1 до 5 вольт, в зависимости от направления и количества проходящего через него воздуха. Если воздух пойдёт в обратном направлении, то датчик будет работать в диапазоне от 0 до 1 вольта. Диагностический прибор считывает показания как расход воздуха в килограммах в час. Так же ДМРВ имеет встроенный датчик температуры воздуха (ДТВ), представляющий из себя резистор, изменяющий своё сопротивление в зависимости от температуры потока воздуха, проходящего через датчик. Сигнал ДТВ, подключенный в цепь контроллера, представляет собой напряжение постоянного тока в диапазоне от 0 до 5 вольт. При возникновении ошибки (Р0112 и Р0113) по ДТВ, контроллер зажигает "Чек" и заменяет температуру впускного воздуха на фиксированные 33 градуса Цельсия.

Если возникнет ошибка (Р0102 и Р0103) по ДМРВ, то контроллер переходит в аварийный режим, рассчитывая показания по частоте коленчатого вала и положению дроссельной заслонки.

При возникновении проблем, не спешите покупать новый ДМРВ. Проверьте соединение разъёма, почистите контакты, зачистите точки соединения с массой, проверьте трассу жгута на целостность проводов, прозвоните цепь от датчика до контроллера. Трасса жгута не должна касаться высоковольтных проводов. Так же может быть забит воздушный фильтр, загрязнился канал холостого хода, зависает регулятор холостого хода.

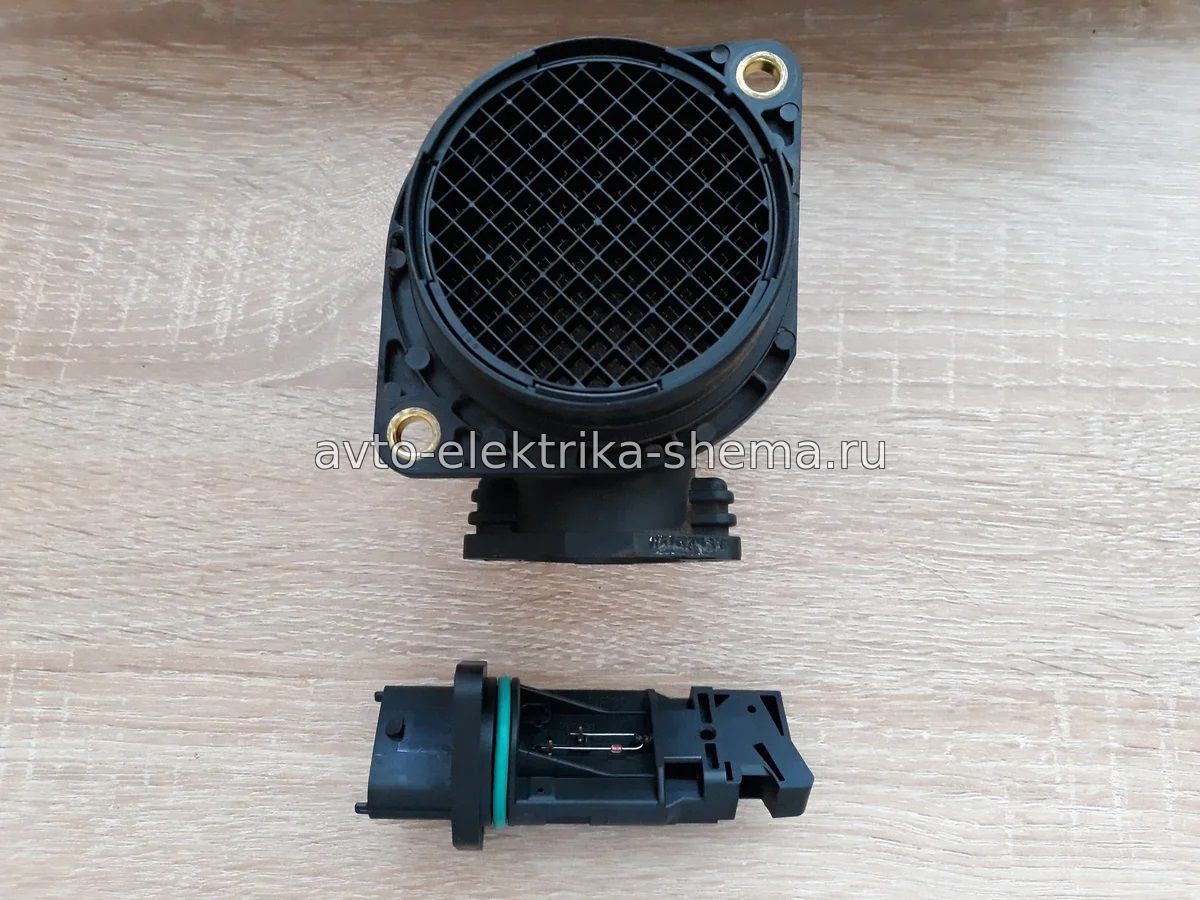

ДМРВ отделён от корпуса

ДМРВ отделён от корпуса

Если ошибок нет, а двигатель плохо заводится и глохнет на холостом ходу, то скорее всего загрязнился чувствительный элемент датчика. Контроллер не заносит ошибку, так как датчик не выходит за пределы, но он его обманывает и из-за этого не правильно поступает топливо. Чтобы датчик не загрязнялся меняйте вовремя воздушный фильтр, следите за чистотой дроссельной заслонки и системой вентиляции картера.

Грязный чувствительный элемент ДМРВ

Грязный чувствительный элемент

Теперь перейдём непосредственно к проверке ДМРВ. Если у вас есть компьютерная диагностика, например адаптер ЕЛМ327, то можно проверить в параметрах датчика его напряжение при включенном зажигании, оно должно быть 1 вольт (+-0,02). А при работающем двигателе нужно знать типовые параметры вашего двигателя и уже смотреть не напряжение, а расход воздуха на холостом ходу (Для ШНивы на х.х. 9-14 кг/ч, а для ВАЗ-2114 - 9-12 кг/ч).

Но я люблю проверять датчики отдельно и тщательно. Поэтому купил разъём для ДМРВ и сделал переходник, чтобы можно было проверить и не снимая с автомобиля. Контакты ответной части из медных монолитных жил провода на 1,5 мм*2 , расплющенные молотком и доработаны надфилем. Припаял их к плате, как продолжение проводов разъёма.

Переходник для проверки ДМРВ

Переходник

Чтобы всё это заработало, понадобится блок питания на 12 и 5 вольт. Автомобильное зарядное устройство выставил на 12 вольт, а для 5 вольт применил китайский регулируемый стабилизатор LM2596. Даже маленькое отклонение от 5 вольт испортит точность измерения.

Схема измерения и проверки ДМРВ

Схема готова к измерению

Собираем схему, описание выводов ДМРВ на первом фото. Прибор лучше переключить в положение 2 вольта, постоянный ток. Ниже показан исправный ДМРВ, ему 8 лет, я его промывал один раз спиртом через ручной распылитель для полива комнатных цветов. Чтобы его промыть, нужно выкрутить два винта, вытащить сам датчик из корпуса и обильно пролить распылителем на плёнку датчика, а потом просушить. Эта процедура не всем помогает.

Датчик массового расхода воздуха BOSCH 116

Исправный датчик напряжение 1.009 В.

А вот со следующим датчиком (см. ниже) уже автомобиль периодически глох на холостом ходу.

Датчик массового расхода воздуха BOSCH 116

Показания сигнала 1,03 вольта

Осталось рассказать о проверке датчика температуры воздуха (ДТВ). Там всё просто, так же по схеме подключаем и сравниваем сопротивление датчика с таблицей "Зависимости температуры воздуха от сопротивления ДТВ" (фото ниже).

Датчик массового расхода воздуха BOSCH 116

Посмотрите на комнатный градусник и на сопротивление ДТВ, то есть в комнате 24 градуса, по таблице это примерно 2 кОм, всё верно. ДТВ исправен.

Если выяснили, что датчик завышает свои показания, а на покупку нет денег или проблема найти датчик в продаже, то можно просто выдернуть разъём на датчике и двигатель будет нормально работать, но расход топлива заметно вырастет. Еще можно обмануть контроллер, изменив показания на выходе датчика. Для этого понадобятся два сопротивления, одно на 470.....500 Ом, а второе переменное (подстроечный резистор) на 200.....1000 Ом. R1 нужен для предотвращения замыкания сигнала с массой, мало ли переменным R2 сильно крутанёте. Соединить эти сопротивления последовательно и подключить к 3 и 5 проводу датчика (см. фото ниже). Я не сторонник порчи штатной проводки, так что использовал бы переходник при воплощении данной схемы.

Схема с дополнительными сопротивлениями для ДМРВ

Схема с дополнительными сопротивлениями

Подстроечным резистором выставляем на выходе датчика нужное нам напряжение 1.00 вольт и двигатель при запуске не должен заметить подвоха. Раз плёнка датчика всё равно останется загрязнённая, то идеальной работы двигателя не ждите, это только временная мера.

Датчик массового расхода воздуха BOSCH 116. Проверка, настройка до 1.00 вольт

Довёл показания до нормы

Можете посмотреть коротенькое видео на полторы минуты о проверке датчика, там я пылесосом имитировал расход воздуха, датчик реагировал изменением напряжения.
