Рассмотрим циклическое реле времени. Стоимость такого реле составляет менее 100 рублей с доставкой из Китая (на момент написания статьи), но функционал его настройки позволяет заменить дорогие узконаправленные аналоги. Заявленные характеристики реле: напряжение питания 12...24 В (хотя на схеме указано питание от 5...36 В, но входное напряжение пуска от 3...24 В), ток нагрузки заявлен 15 А. В настройках можно выбрать одну из нескольких программ работы реле: P1.1; P1.2; P1.3; P1.4; P2.1; P2.2; P2.4; P3.1; P3.2; P-4. Начнём по порядку.

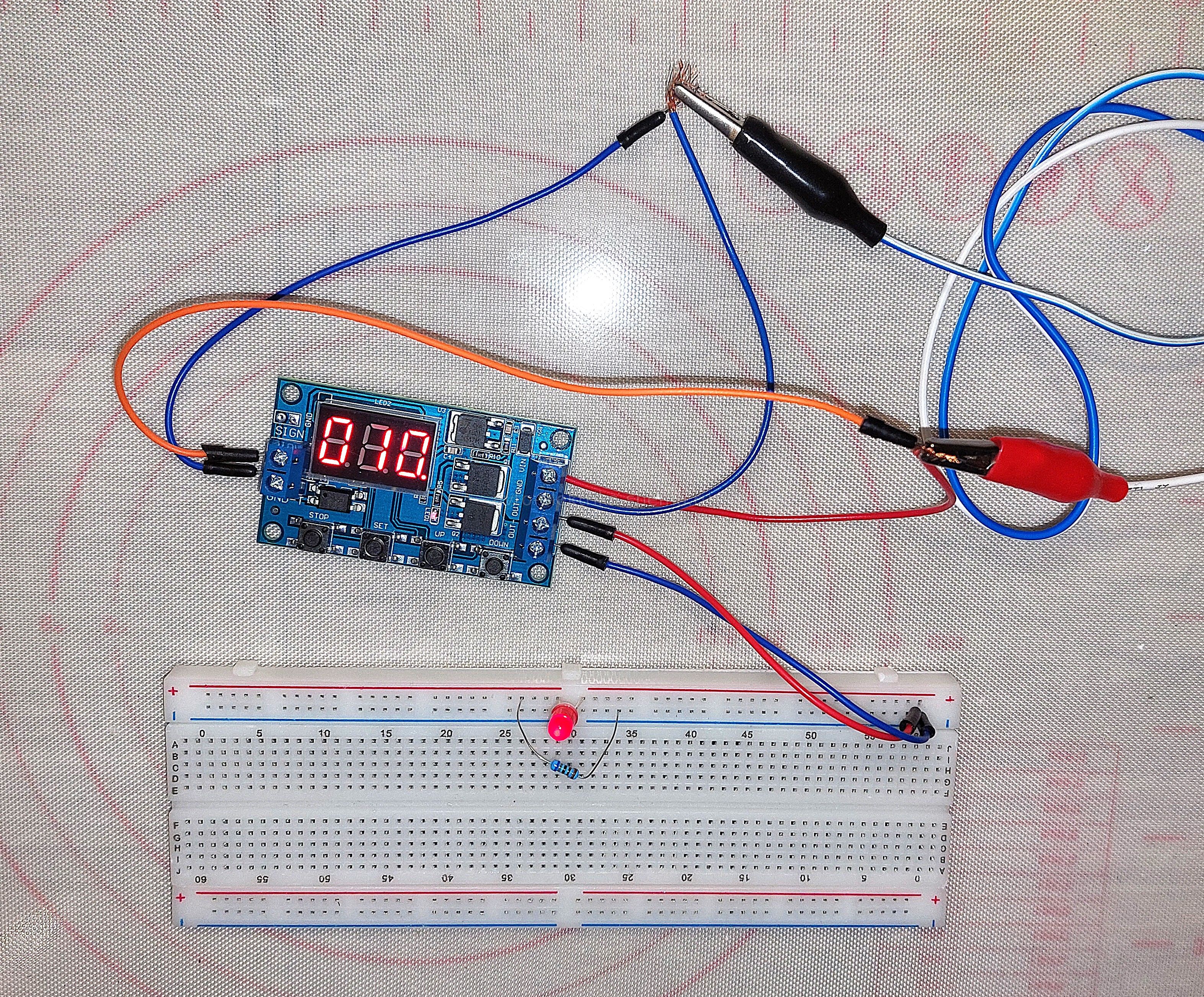

Р1.1. Для входа в меню настроек держим кнопку Настройка (SET) около 5 секунд и отпускаем, и попадаем в раздел выбора программ P1.1. Для смены номера программы нажимаем кнопки Вверх (UP) или Вниз (DOWN), затем кратковременно SET, номер программы сменится на OP и сразу же появятся нули для установки времени работы нагрузки, так же кнопками Вверх и Вниз устанавливаем время работы в секундах (если установлена точка 1 на табло), если установить точку в положение 2, то после этой точки можно настроить десятые доли секунд и при выборе всех трёх точках время будет в минутах. Точку можно перемещать кнопкой Стоп (STOP) в режиме настройки времени. После настройки времени работы нагрузки OP, снова держим около 5 секунд кнопку SET, экран мигнёт несколько раз и перейдёт в режим ожидания, показывая 000. Для запуска работы реле нужно подать питание +3...24 В и -3...24 В одновременно на управляющий вход (Пуск). Реле включит нагрузку на выбранное время и отключится. Для повторного запуска нужно снова подать питание на Пуск. Короткое нажатие на кнопку Стоп может остановить работу нагрузки в любой момент и на табло появится кратковременно надпись OFF, чтобы реле работало после настройки, нужно кнопкой Стоп установить значение On.
Программы Р1.2; Р1.3 и Р-4 точно такие же как и Р1.1, не смог найти в их работе отличий.

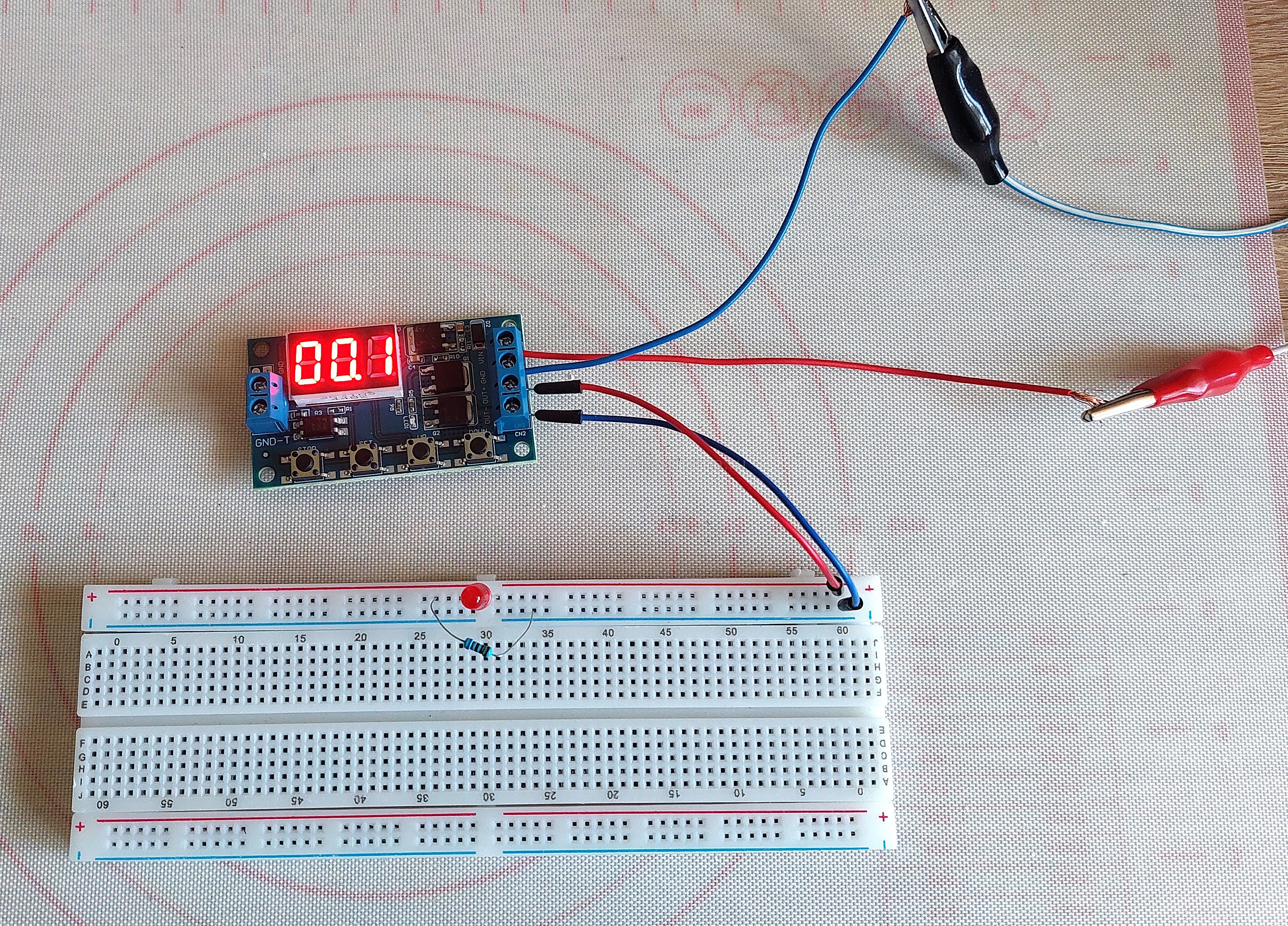

Р1.4 отличается от предыдущих тем, что выход нагрузки реле времени начинает работать сразу при появлении питания на входе и затем нагрузка отключается через заданное время. Вход Пуск в этом режиме не используется. Для повторного включения нагрузки нужно снова отключить и включить питание реле времени. Все настройки сохраняются в энергонезависимой памяти устройства.
Р2.1, Р2.2. В этих программах появляется возможность настройки паузы перед включением нагрузки. Кратковременно нажимаем кнопку SET после настройки времени работы нагрузки OP и переходим к настройки времени паузы CL. После настройки так же держим кнопку SET около 5 секунд. В этих программах реле будет работать только после подачи управляющего напряжения на вход Пуск.
Р2.4 такая же как и программы Р2.1 и Р2.2, но реле начинает работать только после появления питания на самом реле. Вход Пуск в этом режиме не используется. Для повторного включения нужно снова отключить и включить питание реле времени.
Р3.1. Программа позволяет настраивать количество повторов от 1 до 999 и бесконечный режим "---". Предыдущие настройки как в программах Р2.1 и Р2.2. Количество повторов настраивается в том же меню где и OP и CL, нажимая коротко SET, переходим к LOP и кнопками вверх и вниз выбираем количество повторов, либо ставим "---" для бесконечного повтора. Затем нажимаем примерно на 5 секунд SET и сохраняем настройки. В этой программе для запуска требуется подать питание на вход Пуск.
Р3.2. Программа такая же как и Р3.1 но не требуется подавать питание на вход Пуск. Начинает работать сразу же после сохранения программы или при подачи питающего напряжения на само реле времени.
