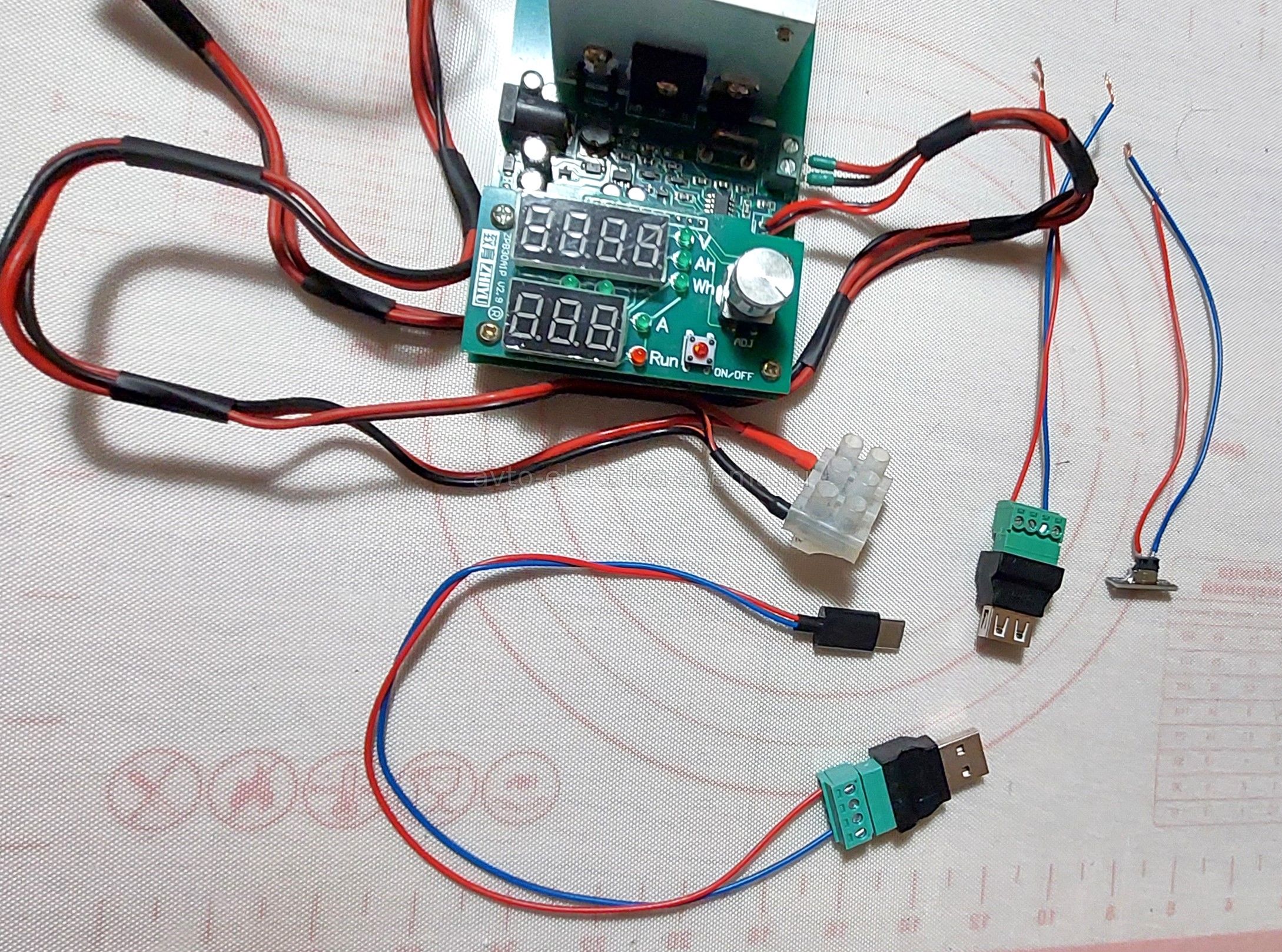

Для зарядки аккумулятора телефона в продаже существует очень много не оригинальных кабелей, которые отличаются длиной, цветом, способом крепления и током заряда. Скорость заряда интересует больше всего, так как обычно из-за этого и покупается очередной новый кабель, но через какое то время скорость заряда опять падает видимо из-за низкого качества проводов и контактов. Попробуем протестировать несколько кабелей не оригинальных и два оригинальных, а так же один самодельный. Для теста понадобятся два разъёма с проводами, к которым будем подключать кабеля, электронная нагрузка и лабораторный блок питания. Этот тест не является каким то стандартизированным, так что не относитесь к нему слишком серьёзно, он больше носит познавательный смысл.
Перед тестирование под нагрузкой проверим сопротивление плюсовой (R+) и минусовой (R-) жилы кабеля, измерим длину кабелей (L) в сантиметрах. Входное напряжение (Uвх) будем поддерживать неизменным 5 В. В таблицу будем записывать напряжение на выходе кабеля (Uвых) при различных токах нагрузки 0.2 А, 0.5 А, 1 А, 1.5 А и 2 А. Первым испытаем самодельный кабель длиной 32 см с сечением медных жил по 0,5 мм2.

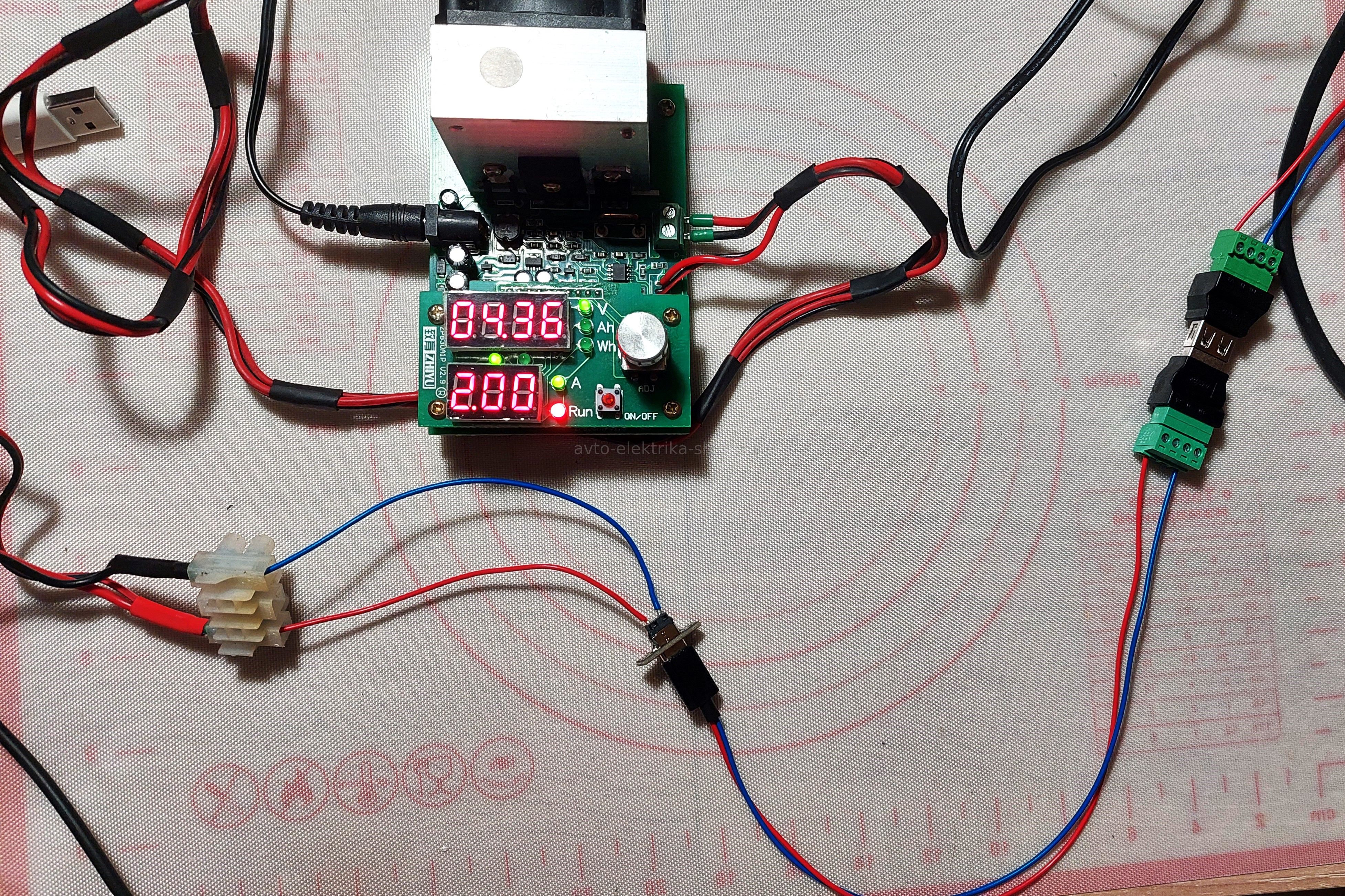

Самодельный показал 4.36 вольта при 2 А.
Следующий будет от повербанка длиной 32 см. Самодельный сделал специально такой же длиной для сравнения с ним.

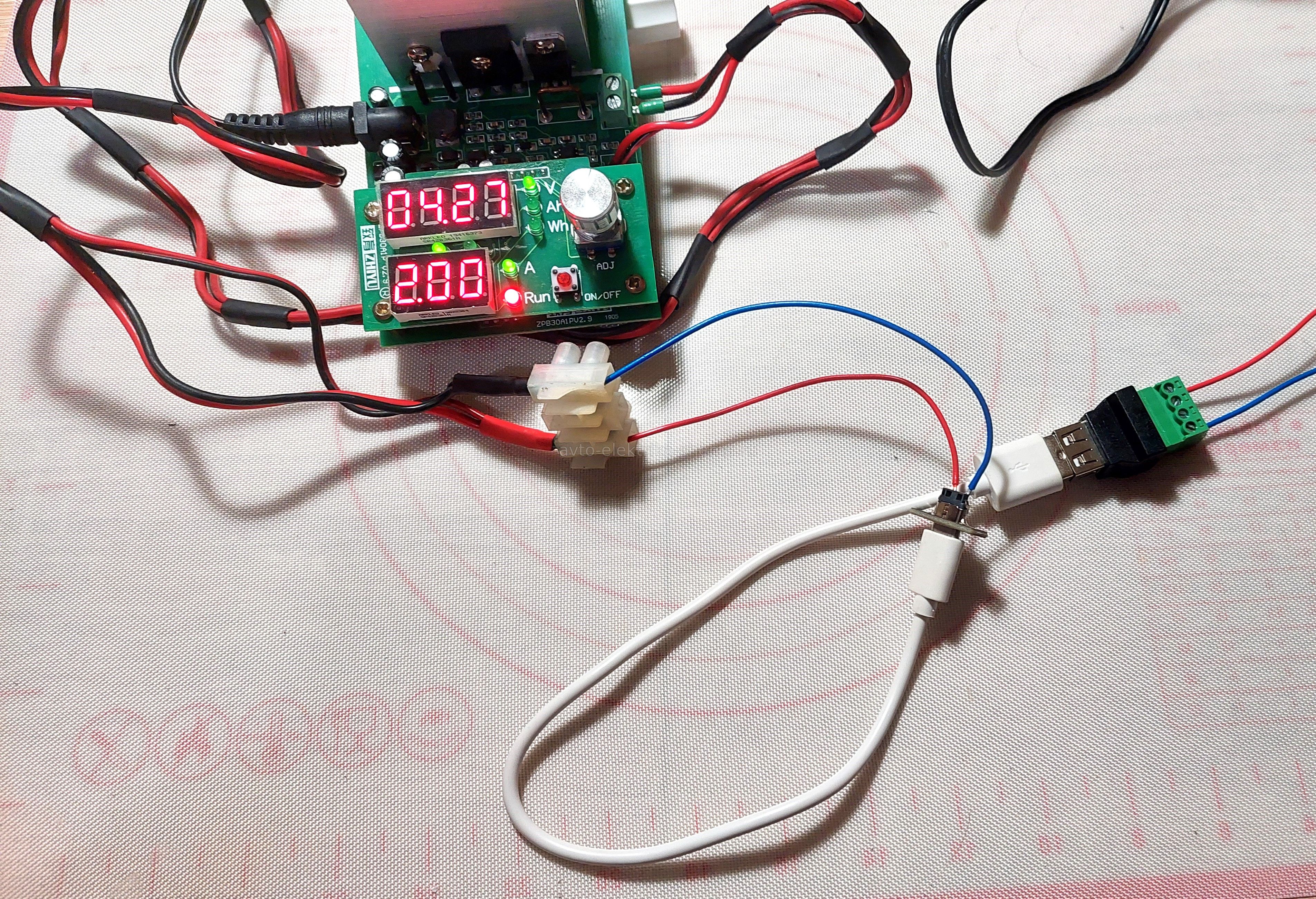

От повербанка показал 4.27 В при токе 2 А.
Теперь перейдём к оригинальным проводам от Самсунга А52 и А23 они одинаковые по 80 см длиной. От А52 кабель работает уже несколько лет.

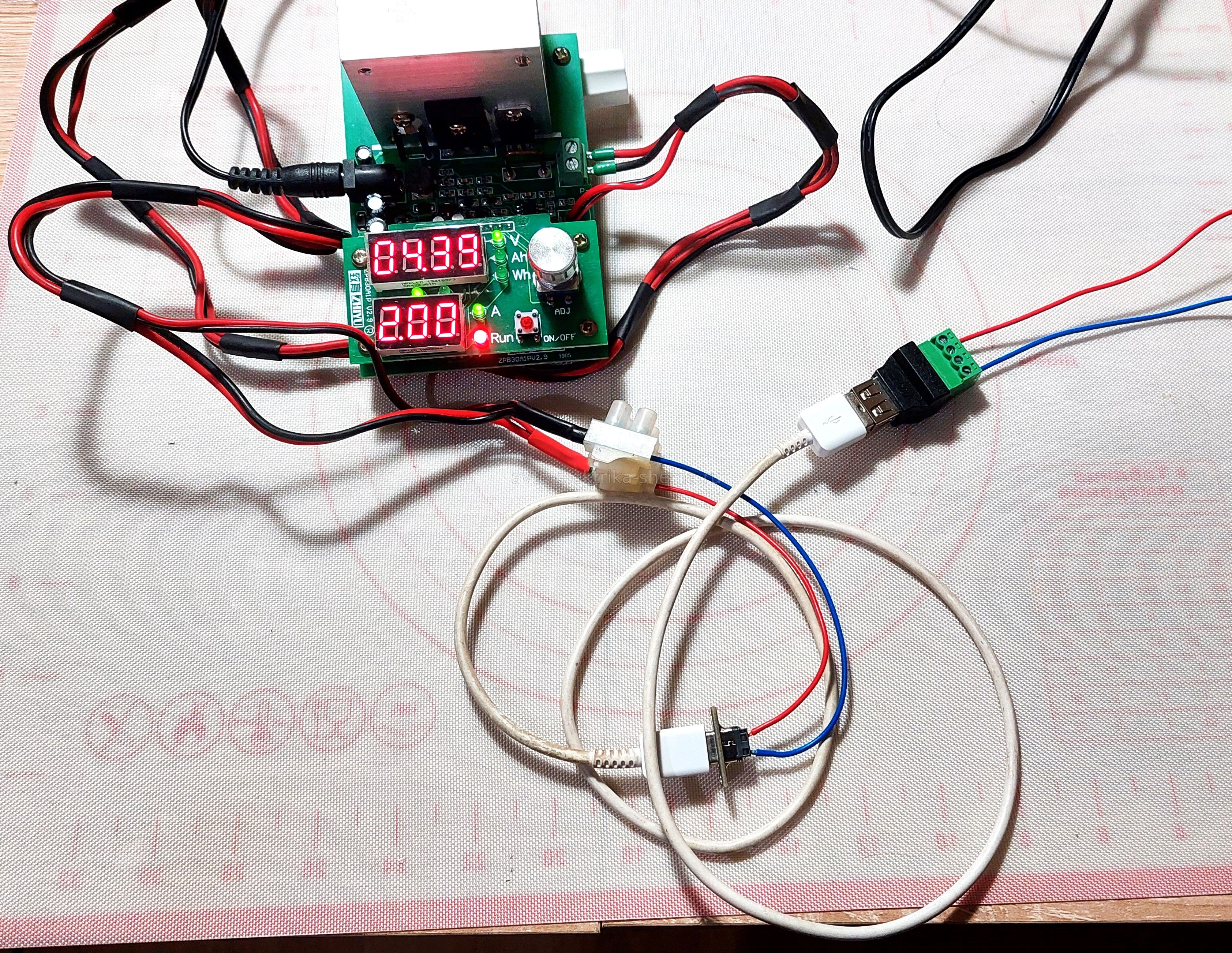

От Самсунга А52 напряжение 4.39 В при токе 2 А.

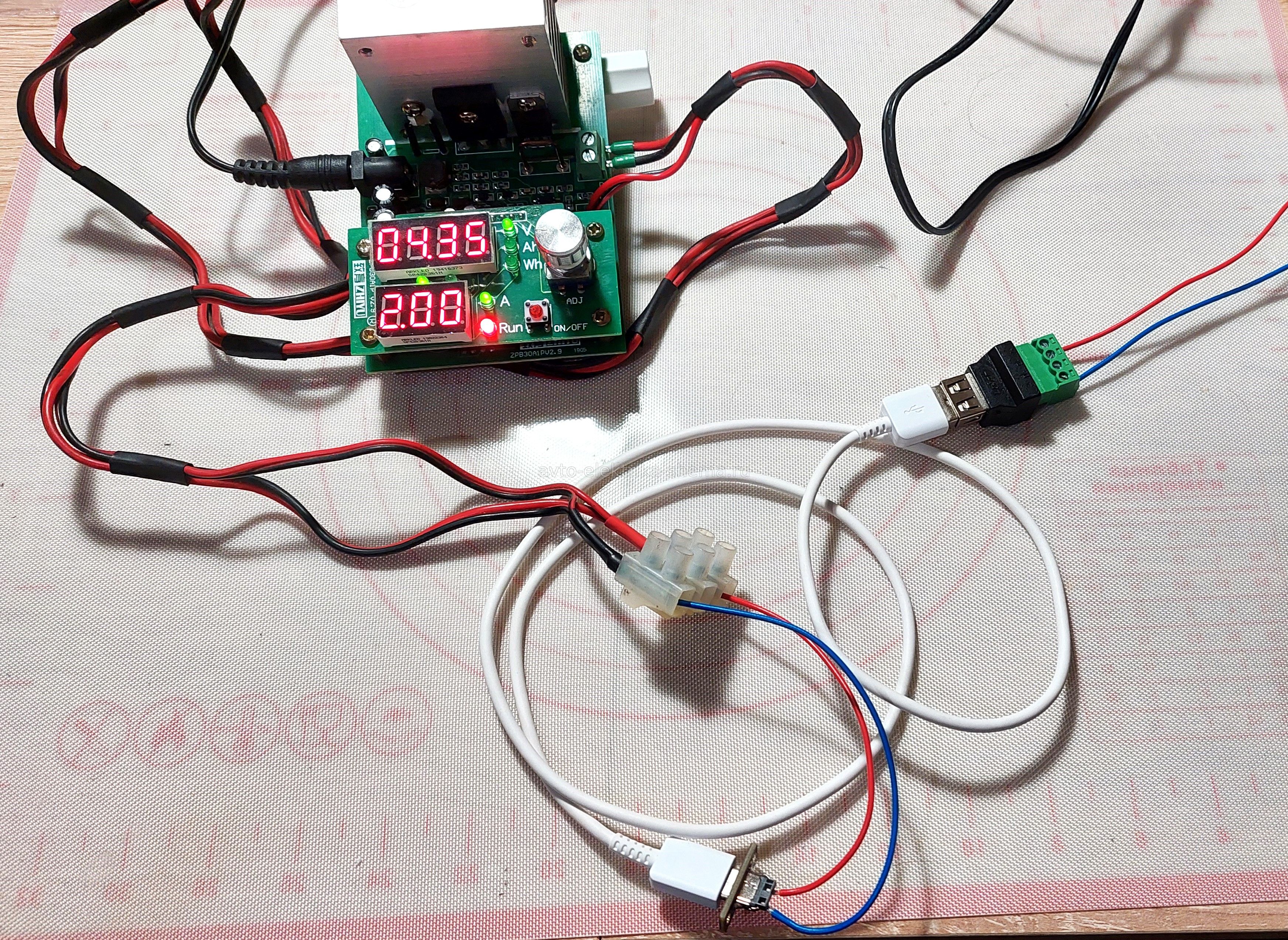

От Самсунга А23 напряжение 4.35 В при токе 2 А.
Теперь проверим два кабеля с магнитным креплением контактов. Пока были новые заряд был лучше, но со временем всё снижалась скорость заряда. Причина скорее всего в центральном контакте. Магнитный 1 кабель имеет сопротивление каждого провода по 0.4 Ома, а магнитный 2 более изношенный уже увеличил сопротивление R+=1.3 Ом, R-=0.5 Ом. Оригинальные кабеля от Самсунга и первые два коротких кабеля имеют сопротивление по 0.2 Ома.

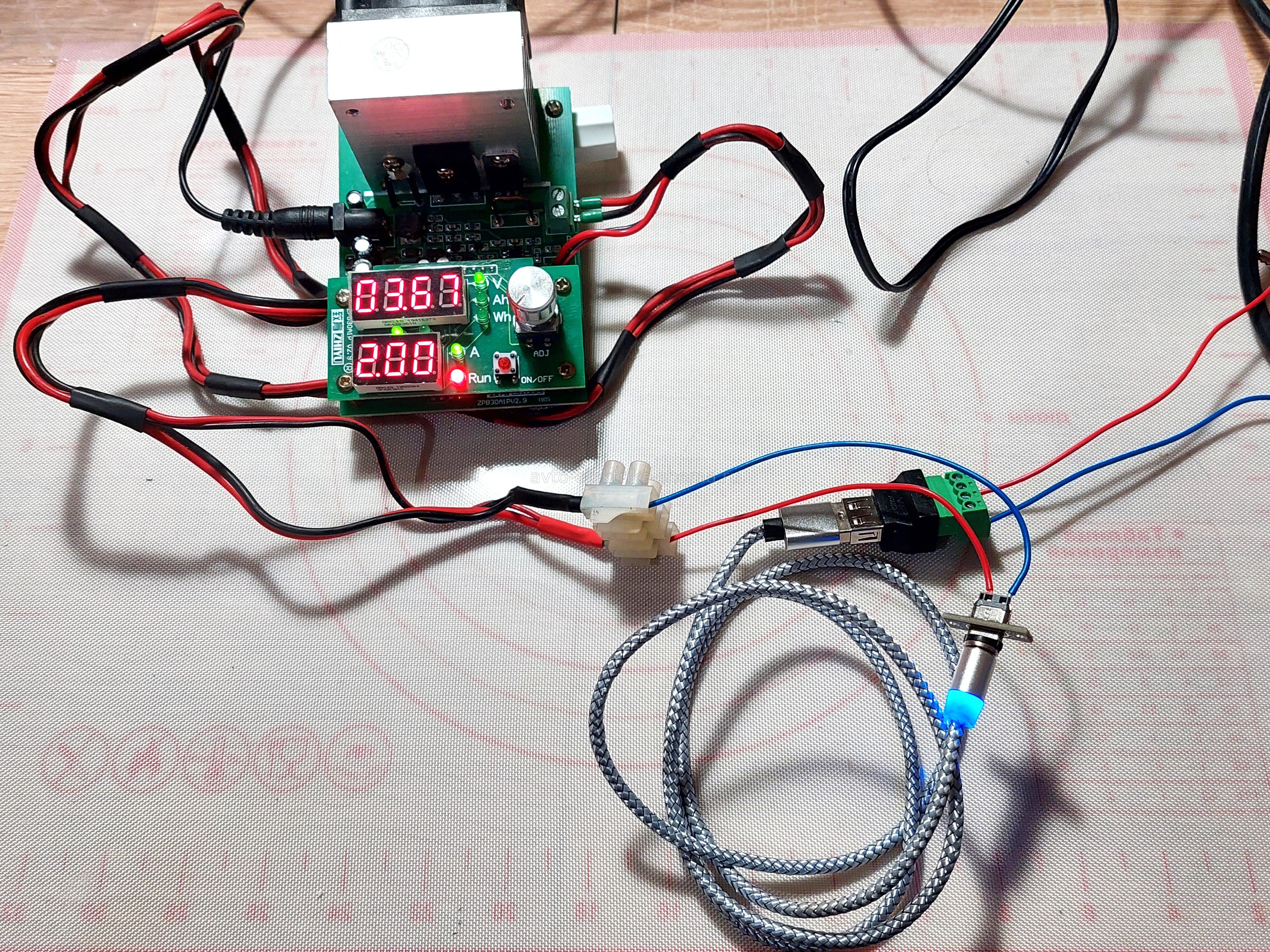

Магнитный 1 напряжение 3.67 В при токе 2 А.

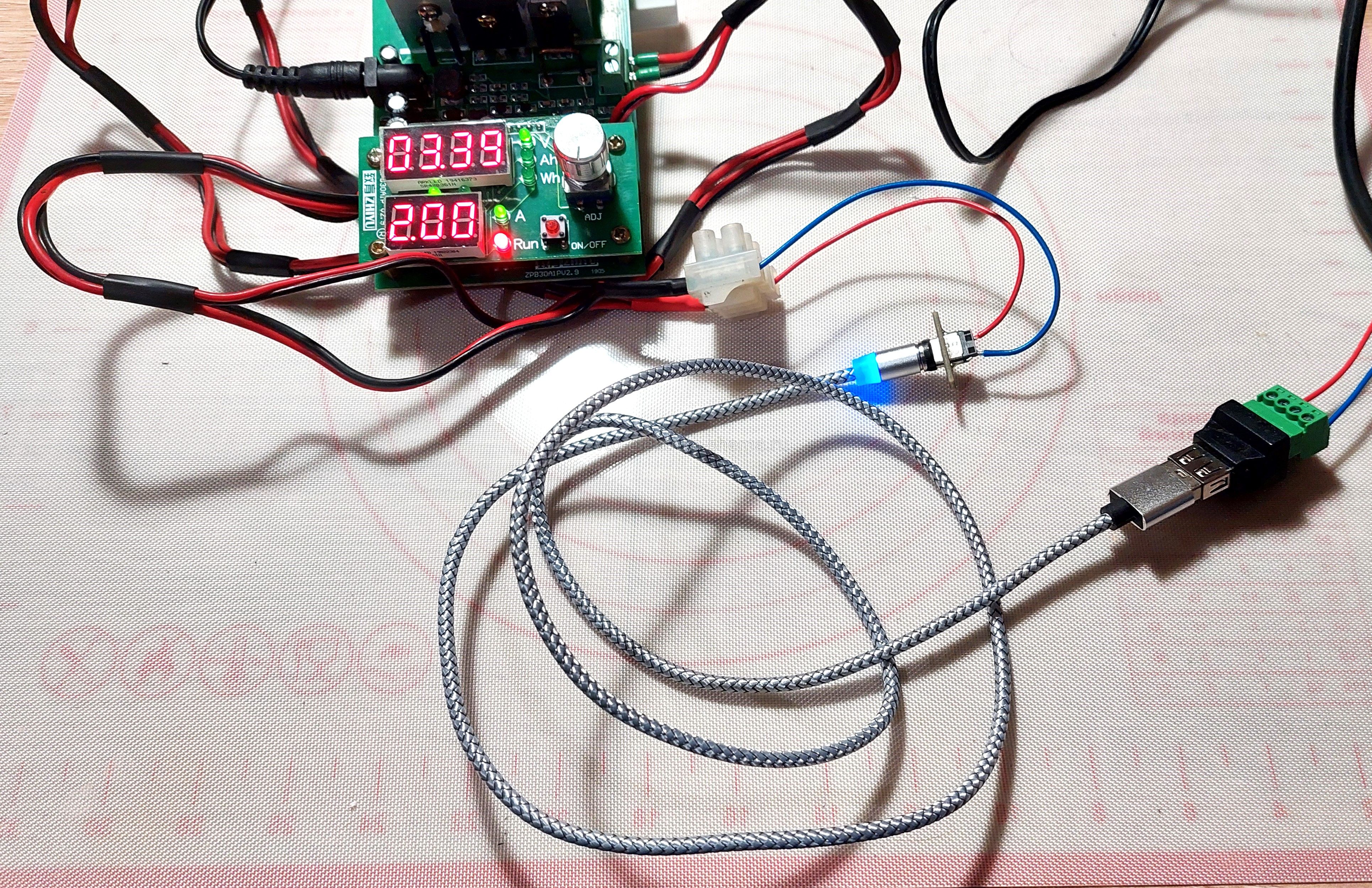

Магнитный 2 напряжение 3.39 В при токе 2 А.
Проверим и новый hoco X89 не оригинальный кабель на 100 см. Испытаю его до использования, а затем наверно повторно его проверю когда замечу ухудшение времени заряда.

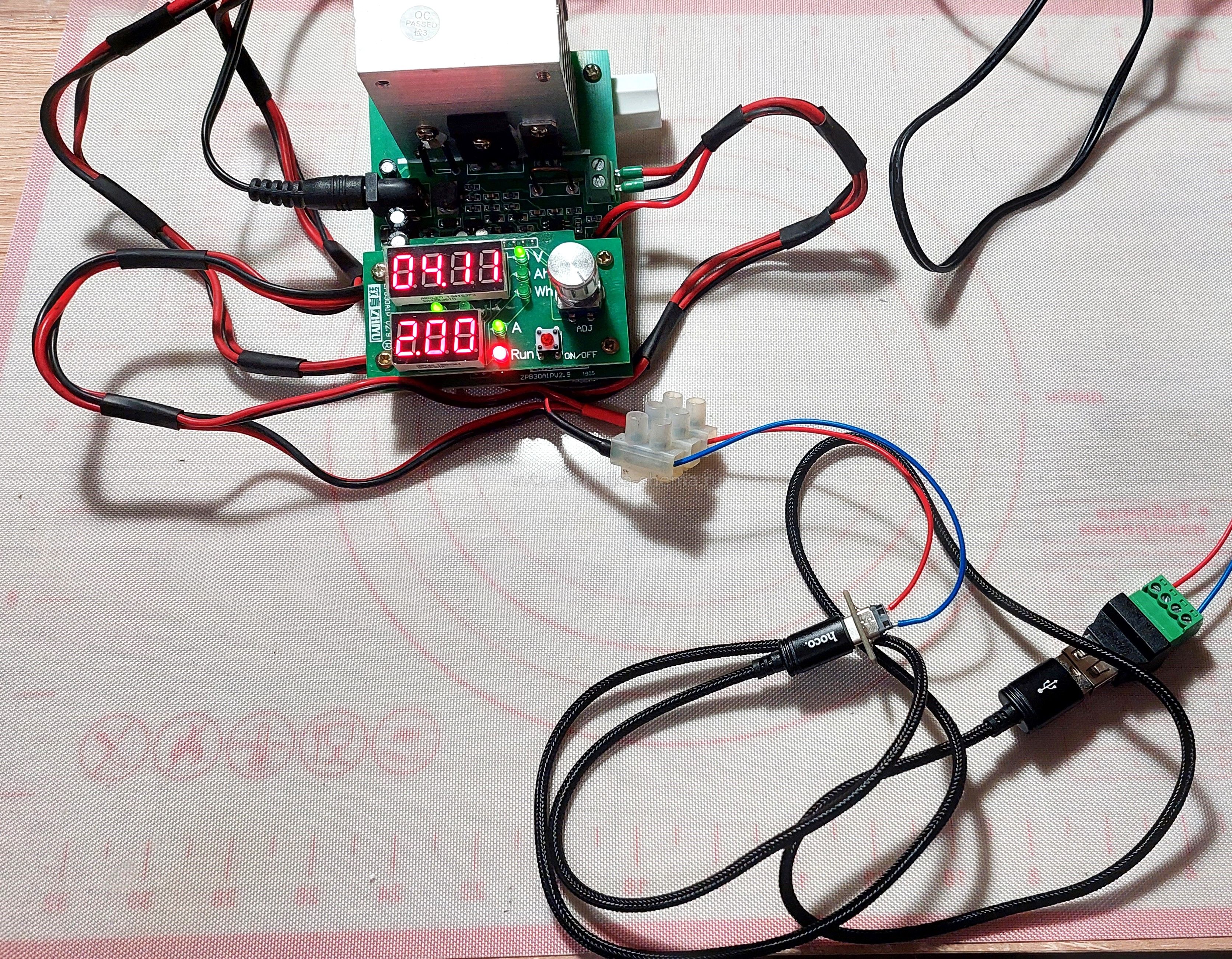

Кабель hoco X89 напряжение 4.11 В при токе 2 А. Сопротивление по 0.2 Ома.
Еще один кабель OLAF длиной 194 см после эксплуатации полгода, телефон ругается с ним на плохой контакт, хотя измерение сопротивлений показало по 0.3 Ома.

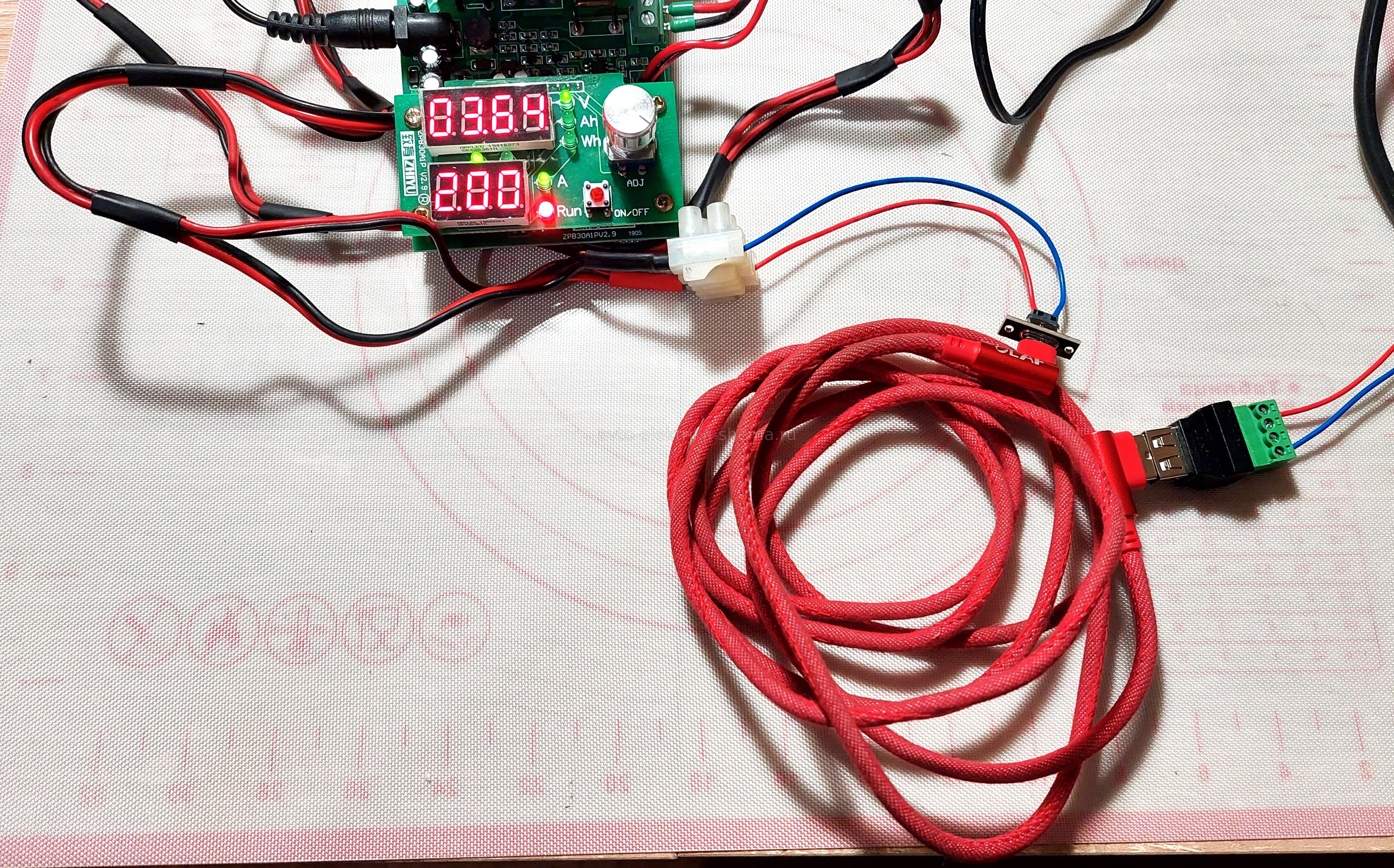

OLAF напряжение 3.64 В при токе 2 А.
Как видно из измерений, кабель OLAF показал ток на уровне магнитных. Занесём все измерения в таблицу.
| Название кабеля | Uвх, (В) | Uвых при 0.2 А, (В) | Uвых при 0.5 А, (В) | Uвых при 1 А, (В) | Uвых при 1.5 А, (В) | Uвых при 2 А, (В) | L, (см) | R+, Ом | R-, Ом |
| Самодельный | 5.0 | 4.92 | 4.82 | 4.67 | 4.5 | 4.36 | 32 | 0.2 | 0.2 |
| От Повербанка RIVACASE VA2531 | 5.0 | 4.92 | 4.77 | 4.6 | 4.39 | 4.27 | 32 | 0.2 | 0.2 |
| Самсунг А52 | 5.0 | 4.92 | 4.84 | 4.68 | 4.53 | 4.39 | 80 | 0.2 | 0.2 |
| Самсунг А23 | 5.0 | 4.92 | 4.84 | 4.68 | 4.53 | 4.35 | 80 | 0.2 | 0.2 |
| Магнитный 1 (арт. Озон 176751969) | 5.0 | 4.85 | 4.64 | 4.31 | 3.99 | 3.67 | 97 | 0.4 | 0.4 |
| Магнитный 2 (арт. Озон 176751969) | 5.0 | 4.75 | 4.51 | 4.07 | 3.75 | 3.39 | 97 | 1.3 | 0.5 |
| hoco X89 | 5.0 | 4.91 | 4.75 | 4.51 | 4.31 | 4.11 | 100 | 0.2 | 0.2 |
| hoco X29 | 5.0 | 4.89 | 4.75 | 4.55 | 4.30 | 4.15 | 100 | 0.2 | 0.2 |
| OLAF | 5.0 | 4.87 | 4.65 | 4.31 | 3.99 | 3.64 | 194 | 0.3 | 0.3 |
| Без названия (арт. Озон 615779467) | 5.0 | 4.92 | 4.79 | 4.59 | 4.43 | 4.24 | 103 | 0.2 | 0.2 |
| Самсунг (от планшета больше 5 лет с плохим контактом) | 5.0 | 4.84 | 4.63 | 4.43 | 4.28 | 4.07 | 100 | 0.2 | 0.6 |
| Xiaomi 11 | 5.0 | 4.92 | 4.83 | 4.64 | 4.47 | 4.31 | 101 | 0.2 | 0.2 |

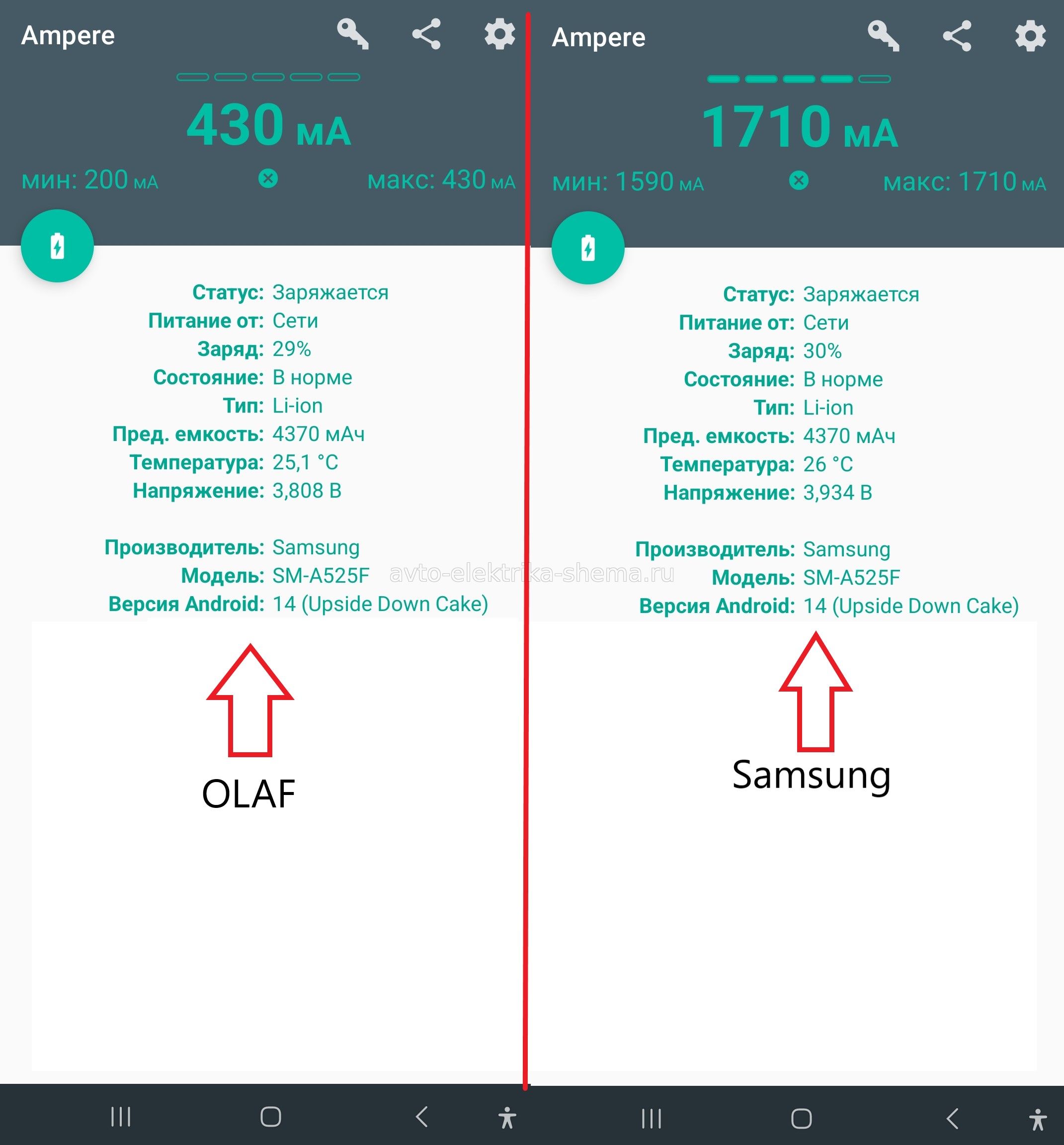

По результатам теста можно сделать вывод, что оригинальные кабеля Самсунг выиграли всех, даже самодельный короткий из дешёвых деталей. Так что качество контактов и токопроводность жил очень сильно влияют на заряд и срок службы. Для проверки кабелей и самих зарядников можно установить специальные приложения, например такое как Ampere и в нём смотреть напряжение аккумулятора и ток заряда. Я сравнил ток заряда кабелей OLAF и Самсунг при степени разряженности аккумулятора смартфона 30%.
Разницу видно сразу, скорость заряда с кабелем Самсунг будет в разы быстрее.

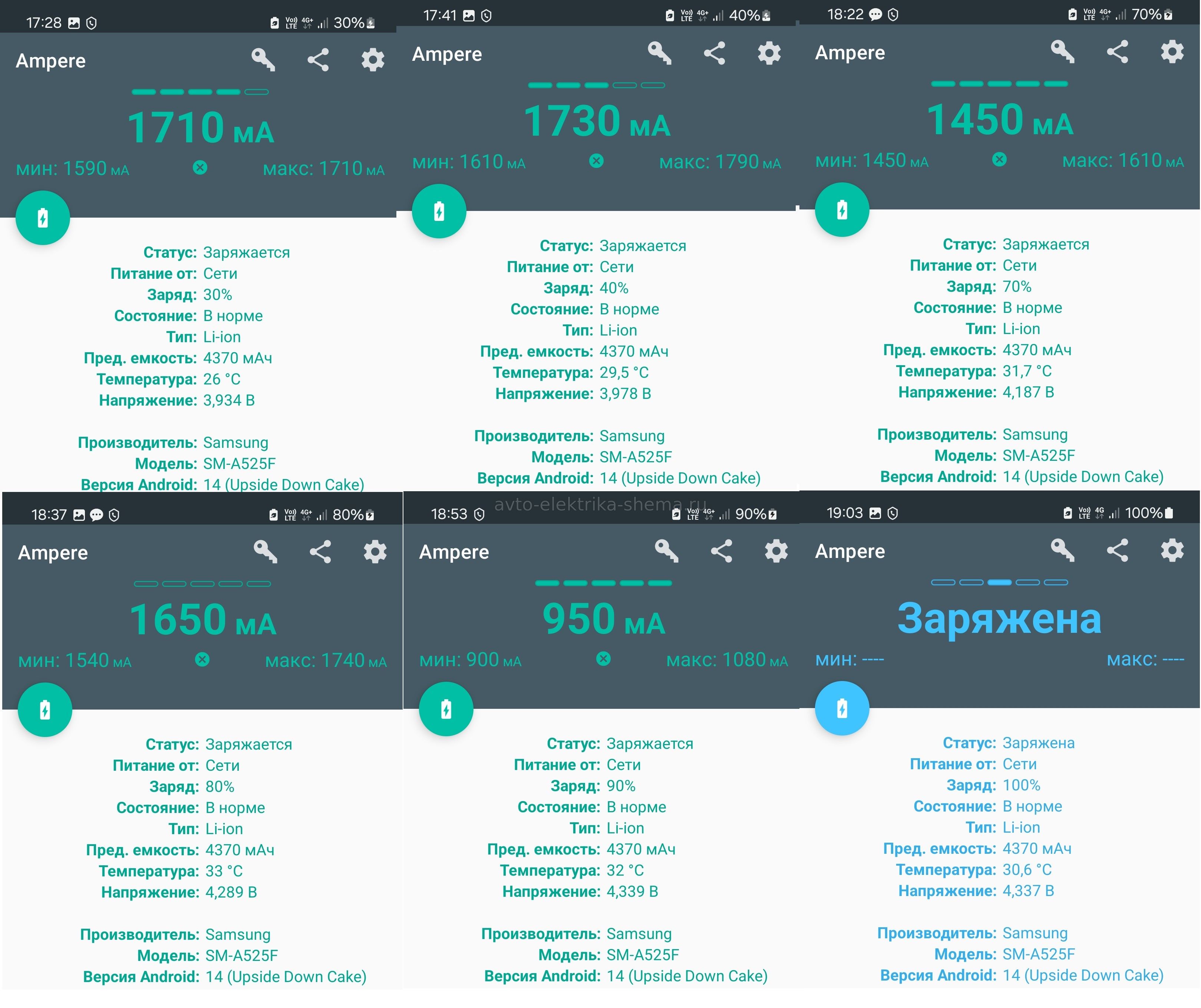

На фото выше сделал замер времени заряда с оригинальным кабелем и зарядником Самсунг на 2 А. Аккумулятор смартфона был севший до 30%, за полтора часа зарядился полностью, во время зарядки смартфоном не пользовался, только делал скриншоты из приложения Ampere в определённые промежутки % заряда. Можете так же проверить свои зарядники и кабеля, решив нужно ли покупать новые кабеля.
