Термостаты KSD-01F и KSD9700 представляют из себя контактную группу скрытую в корпусе, которые под воздействием определённой температуры замыкают или размыкают свои контакты, в зависимости от исполнения. Термостаты KSD-01F на корпусе имеют обозначения H - нормально открытые контакты и D - нормально закрытые контакты, далее указывается температура переключения, например 035°С обозначает что контакты переключатся на 35°С с погрешностью +-5°С, но бывают и большие разбросы до +-15°С, зависит от производителя. Поэтому после покупки термостата необходимо выполнить его проверку, чтобы выяснить температуру включения, а затем температуру возврата в исходное состояние. Термостаты KSD-01F обычно имеют контактную группу рассчитанную на ток 1,5 ампера.

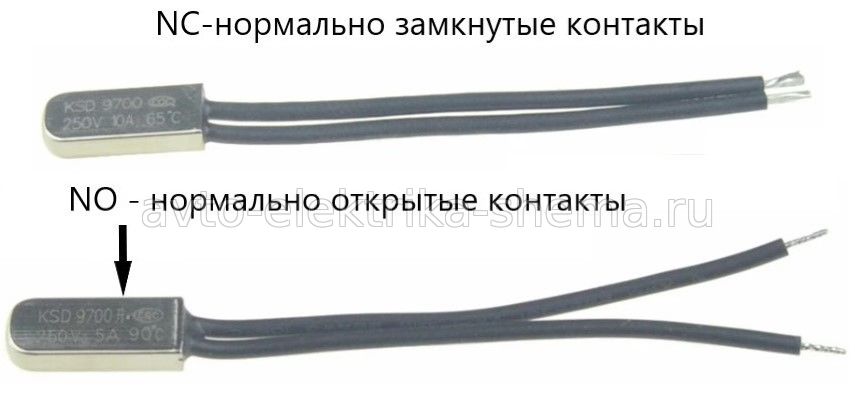

Термостаты серии KSD9700 отличаются корпусом от KSD-01F и имеют гибкие проводники для подключения. Контактная группа может быть рассчитана на ток 5 или 10 ампер, указывается на корпусе. Исполнение с нормально открытыми контактами имеет дополнительную маркировку (см. фото ниже).
Для проверки термостатов можно изготовить небольшой стенд со светодиодом или лампочкой, которые будут менять своё состояние при переключении контактов в термостатах. Так же понадобится датчик температуры с индикацией, желательно быстрого действия, в моём случае это мультиметр с термопарой. Для нагрева термостата можно использовать например фен или какой нибудь нагревательный элемент с регулировкой нагрева. В процессе нагрева фиксируем момент переключения контактов, затем отключаем нагрев и ждём когда контакты вернуться в исходное состояние. Таким образом выбираем из нескольких термостатов нужные для наших задач. Так как разброс погрешности может достигать 15°С, то из купленных нескольких штук термостатов, могут отличаться температуры возврата на несколько градусов. Смотрите видеоролик по проверке термостатов.
Где можно применять такие термостаты? В различных нагревательных приборах, но обязательно последовательно ставить дополнительный термопредохранитель на предельную температуру, который разорвёт цепь в случае несрабатывания термостата. Для защиты от перегрева определённых радиодеталей или корпуса изделия, термостат выключит прибор и включит обратно после его остывания. Так же популярное применение для включения вентиляторов охлаждения блоков питания и другой техники.
