Схема электрооборудования Renault Logan

Схема электронной системы управления двигателем

Схема электронной системы управления двигателем: 1 - блок реле и предохранителей в моторном отсеке; 2 - блок предохранителей в салоне, 3 топливный модуль; 4 - комбинация приборов; 5 - коммутационный блок; 6 - блок управления вентиляцией, отоплением и кондиционированием; 7 - диагностический разъем (колодка диагностики); 8 - датчик температуры охлаждающей жидкости; 9 - главное реле; 10 - реле питания топливного насоса и катушки зажигания; 11 - катушка зажигания; 12 - свечи зажигания; 13 - датчик положения коленчатого вала; 14 - блок управления двигателем (ЭБУ); 15 - датчик давления хладагента; 16 - датчик детонации; 17 - регулятор холостого хода; 18 - рале большой скорости вентилятора системы охлаждения; 19 - дат­чик положения дроссельной заслонки; 20 - датчик температуры воздуха на впуске; 21 - датчик концентрации кислорода; 22 - дат­чик абсолютного давления воздуха; 23 - датчик давления в системе гидроусилителя рулевого управления; 24 - реле малой скорости вентилятора системы охлаждения; 25 - реле включения кондиционера; 26 - топливная форсунка; 27 - адсорбер; 28 - датчик скорости автомобиля

Renault Logan (Рено Логан)

Схема соединений монтажного блока реле и предохранителей в моторном отсеке (без кондиционера)

Схема соединений монтажного блока реле и предохранителей в моторном отсеке (без кондиционера): 1 - аккумуляторная бага рея; 2 - стартер; 3 - тяговое реле стартера; 4 - монтажный блок реле и предохранителей в моторном отсеке; 5 - левый подрулевой переключатель; 6 - выключатель зажигания; 7 - монтажный блок предохранителей в салоне; 8 - ЭБУ; 9 - обмотка главного реле; 10 - контакты главного реле; 11 - контакты реле питания топливного насоса и катушки зажигания; 12 - реле включения электровентилятора системы охлаждения

Renault Logan (Рено Логан)

Схема соединений монтажного блока реле и предохранителей в моторном отсеке (с кондиционером)

Схема соединений монтажного блока реле и предохранителей в моторном отсеке (с кондиционером): 1 - аккумуляторная батарея; 2 - стартер; 3 - тяговое реле стартера; 4 - монтажный блок реле и предохранителей в моторном отсеке; 5 - левый подрулевой пере­ключатель; 6 - обмотка главного реле; 7 - контакты реле питания топливного насоса и катушки зажигания; 8 - выключатель зажигания; 9 - ЭБУ; 10 - контакты главного реле; 11 - монтажный блок предохранителей в салоне; 12 - реле включения большой скорости электровентилятора системы охлаждения: 13 - реле включения кондиционера; 14 - реле включения малой скорости электровентилятора системы охлаждения

Renault Logan (Рено Логан)

Схема соединений монтажного блока предохранителей в салоне

Схема соединений монтажного блока предохранителей в салоне: 1 - монтажный блок предохранителей; 2 - выключатель зажигания; 3 - левый подрулевой переключатель; 4 - монтажный блок реле и предохранителей в моторном отсеке; 5 - правый подрулевой переключатель очистителя и омывателя ветрового стекла; 8 - выключатель сигналов торможения; 7 электродвигатель очистителя ветрового стекла; 8 - комбинация приборов; 9 - ЭБУ; 10 - выключатель света заднего хода; 11 - диагностический разъем; 12 - ле­вая блок-фара (ближний свет); 13 - правая блок-фара (ближний свет); 14 - звуковой сигнал; 15 - лампа фонаря освещения номер­ного знака; 16 - выключатель аварийной сигнализации; 17 - подсветка головного устройства звуковоспроизведения; 18 - подсветка прикуривателя; 19 - лампа габаритного света в правой блок-фаре; 20 - коммутационный блок; 21 - реле обогрева заднего стек­ла; 22 - прикуриватель; 23 - реле питания топливного насоса и катушки зажигания (обмотка); 24 - катушка иммобилайзера; 25 - левая блок-фара (дальний свет); 26 - правая блок-фара (дальний свет); 27 - лампа габаритного света в левом заднем фонаре; 28 - лампа габаритного света в левой блок-фаре; 29 - блок управления вентиляцией и отоплением; 30 - выключатель центрального замка; 31 - лампа габаритного света в правом заднем фонаре; 32 - лампа противотуманного света в левом заднем фонаре; 33 - головное устройство звуковоспроизведения; 34 - реле электровентилятора отопителя; 35 - лампа плафона осве­щения вещевого ящика; 36 - элемент обогрева левого наружного зеркала; 37 - элемент обогрева правого наружного зеркала; 38 - выключатель стеклоподъемника левой задней двери; 39 - выключатель стеклоподъемника правой задней двери; 40 - импульсный выключатель стеклоподъемника левой передней двери; 41 - выключатель блокировки стеклоподъемников задних две­рей; 42 - реле включения противотуманных фар; 43 - блок управления подушками безопасности; 44 - блок управления АБС; 45 - блок управления вентиляцией, отоплением и кондиционированием; 46 - регулятор управления электроприводами наруж­ных зеркал

Схема соединений генератора и стартера Renault Logan

Схема соединений генератора и стартера: 1 - комбинация приборов; 2 - выключатель зажигания; 3 - аккумуляторная батарея; 4 - блок предохранителей в моторном отсеке; 5 - стартер; 6 - тяговое реле стартера; 7 - генератор

Схема соединений комбинации приборов

Схема соединений комбинации приборов: 1 - монтажный блок предохранителей в салоне; 2 - коммутационный блок: 3 - правый подрулевой переключатель очистителя и смывателя ветрового отекла; 4 - выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы; 5 - датчик уровня тормозной жидкости; 6 - датчик давления масла; 7 - ЗБУ; 8 - топливный мо­дуль; 9 - реле обогрева заднего стекла; 10 - блок управления подушками безопасности; 11 - генератор; 12 - головное устройство звуковоспроизведения; 13 - датчик температуры охлаждающей жидкости; 14 - реле противотуманных фар; 15 - комбинация приборов; 16 - блок управления АБС

Схема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости

Схема соединений указателя уровня топлива, датчика давления масла, выключателя сигнализатора стояночного тормоза, датчика уровня тормозной жидкости: 1 - выключатель сигнализатора включения стояночного тормоза; 2 - датчик уровня тормозной жидкости; 3 - датчик давления масла; 4 - топливный модуль; 6 - рале питания топливного насоса и катушки зажигания; 6 - блок предохранителей и реле в моторном отсеке; 7 - комбинация приборов

Схема соединений датчика скорости автомобиля Renault Logan

Схема соединений датчика скорости автомобиля: 1 - головное устройство звуковоспроизведения; 2 - главное реле; 3 - ЭБУ; 4 - датчик скорости автомобиля

Схема блокировки пуска двигатели (иммобилайзер) Renault Logan

Схема блокировки пуска двигатели (иммобилайзер): 1 - ком­мутационный блок; 2 - монтажный блок предохранителей в сало­не; 3 - катушка иммобилайзера

Схема включения вентилятора системы охлаждения двигателя Renault Logan

Схема включения вентилятора системы охлаждения двигателя: 1 - реле включения большой скорости электровентилятора; 2 - ЭБУ; 3 - монтажный блок реле и предохранителей в моторном отсеке; 4 - реле включения малой скорости электровентилятора; 5 - электровентилятор; 6 - дополнительный резистор электровентилятора

Схема включения сигналов торможения Renault Logan

Схема включения сигналов торможения: 1 - монтажный блок предохранителей в салоне; 2 - выключатель сигналов торможения; 3 - блок управления АБС; 4 - левый задний фонарь; 5 - лампа дополнительного сигнала торможения; 6 - правый задний фонарь

Схема включения ближнего света фар Renault Logan

Схема включения ближнего света фар: 1 - левая блок-фара; 2 - правая блок-фара; 3 - монтажный блок предохранителей в салоне; 4 - левый подрулевой переключатель; 5 - монтажный блок реле и предохранителей в моторном отсеке

Схема включений дальнего света фар Renault Logan

Схема включений дальнего света фар: 1 - левая блок-фара; 2 - правая блок-фара; 3 - монтажный блок предохранителей в салоне; 4 - левый подрулевой переключатель; 5 - монтажный блок реле и предохранителей в моторном отсеке

Схема включения указателей поворотов и аварийной сигнализации Renault Logan

Схема включения указателей поворотов и аварийной сигнализации: 1 - левая блок-фара; 2 - монтажный блок предохранителей в салоне; 3 - правая блок-фара; 4 - коммутационный блок; 5 - лампа левого бокового указателя поворота; 6 - лампа правого боково­го указателя поворота; 7 - левый подрулевой переключатель; 8 - выключатель аварийной сигнализации; 9 левый задний фонарь; 10 - правый задний фонарь

Схема включения габаритного света Renault Logan

Схема включения габаритного света: 1 - лампа габаритного света левой блок-фары; 2 - лампа габаритного света правой блок-фары; 3 - монтажный блок предохранителей в салоне; 4 - левый подрулевой переключатель; 5 - монтажный блок реле и предохранителей в моторном отсеке; 6 - левый задний фонарь; 7 - лампа фонаря освещения номерного знака; 8 - правый задний фонарь

Схема включения освещения багажника Renault Logan

Схема включения освещения багажника: 1 - комму­тационный блок; 2 - выключатель; 3 - лампа плафона освещения багажника

Схема включения прикуривателя Renault Logan

Схема включения прикуривателя: 1 - монтажный блок предохраните лей в салоне; 2 - головное устройство звуковоспроизведения; 3 - прикуриватель

Схема включения света заднего хода Renault Logan

Схема включения света заднего хода: 1- монтажный блок предохранителей в салоне; 2 - выключатель; 3 - правый задний фонарь

Схема включения лампы противотуманного света в заднем фонаре Renault Logan

Схема включения лампы противотуманного света в заднем фонаре: 1 - монтажный блок предохранителей в салоне: 2 - левый подрулевой переключатель: 3 - левый задний фонарь; 4 - монтажный блок реле и предохранителей в моторном отсеке

Схема включения освещения вещевого ящика Renault Logan

Схема включения освещения вещевого ящика: 1 - монтажный блок предохранителей в салоне; 2 - выключатель; 3 - лампа плафона освещения вещевого ящика

Схема соединений диагностического разъема Renault Logan

Схема соединений диагностического разъема: 1 - монтаж­ный блок предохранителей в салоне; 2 - диагностический разъём; 3 - блок управления АБС; 4 - блок управления подушками безопасности; 5 - коммутационный блок; 6 - ЭБУ

Схема включения очистителя ветрового стекла Renault Logan

Схема включения очистителя ветрового стекла: 1 - коммутационный блок; 2 - монтажный блок предохранителей в салоне; 3 - на­сос омывателя; 4 - правый подрулевой переключатель очистителя и омывателя; 5 - электродвигатель очистителя ветрового стекла; 6 - комбинация приборов

Схема включения электростеклоподъемников передних дверей Renault Logan

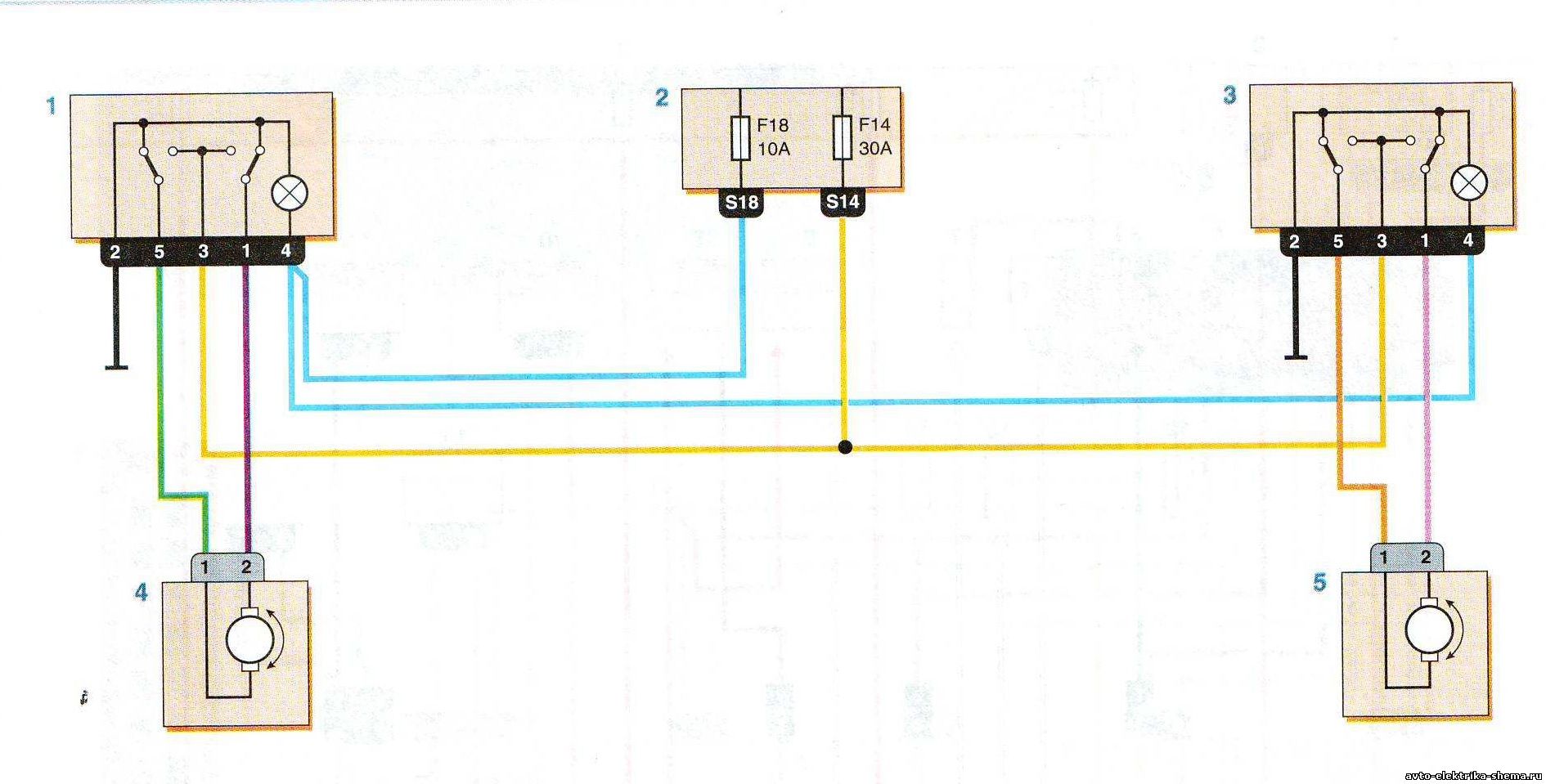

Схема включения электростеклоподъемников передних дверей: 1 - выключатель стеклоподъемника левой передней двери; 2 - монтажный блок предохранителей в салоне; 3 - выключатель стеклоподъемника правой передней двери; 4 - электродвигатель стеклоподъемника левой передней двери; 5 - электродвигатель стеклоподъемника правой передней двери

Схема включения электростеклоподъемников задних дверей Renault Logan

Схема включения электростеклоподъемников задних дверей: 1 - выключатель стеклоподъемника левой задней двери; 2 монтажный блок предохранителей в салоне; 3 - выключатель блокировки задних стеклоподъемников: 4 - выключатель стеклоподъёмника правой задней двери; 5 - электродвигатель стеклоподъемника левой задней двери; 6 - электродвигатель стеклоподъемника правой задней двери

Схема соединений коммутационного блока Renault Logan

Схема соединений коммутационного блока: 1 - правый подрулевой переключатель очистителя и омывателя ветрового стекла; 2 - элек­тродвигатель очистителя ветрового стекла; 3 - монтажный блок предохранителей в салоне; 4 - лампа левого бокового указателя поворота; 5 - лампа указателя поворота левого заднего фонаря; 6 - выключатель аварийной сигнализации; 7 - лампа правого бокового указателя поворота; 8 - лампа плафона освещения салона; 9 -лампа плафона освещения багажника; 10 - электропривод замка левой передней двери; 11 - электропривод замка левой задней двери; 12 - лампа указателя поворота левой блок-фары; 13 - лампа указателя поворота правой блок-фары; 14 - лампа указателя поворота правого заднего фонаря; 15 - электропривод замка правой передней двери; 16 - электропривод замка правой задней двери; 17 - коммутационный блок: 18 - левый подрулевой переключатель; 19 - комбинация приборов; 20 - выключатель центрального замка; 21 - катушка иммобилайзера; 22 - диагностический разъем; 23 - реле обогрева заднего стекла; 24 - ЭБУ; 25 - концевой выключатель плафона освещения салона у левой передней двери; 26 - концевой выключатель плафона освещения салона у левой задней двери; 27 - концевой выключатель плафона освещения салона у правой задней двери; 28 - выключатель плафона освещения багажника

Схема соединений блоке управления АБС Renault Logan

Схема соединений блока управления АБС: 1 - комбинация приборов; 2 - монтажный блок предохранителей в салоне; 3 - монтаж­ный блок реле и предохранителей в моторном отсеке; 4 - блок управление АВС: 5 - диагностический разъем; 6 - выключатель сиг­налов торможения; 7 - датчик частоты вращения правого переднего колеса; 8 - датчик частоты вращения левого переднего колеса; 9 - датчик частоты вращения левого заднего колеса; 10 - датчик частоты вращения правого заднего колеса

Схема соединений системы вентиляции, отопления и кондиционирования Renault Logan

Схема соединений системы вентиляции, отопления и кондиционирования: 1 - монтажный блок реле и предохранителей в моторном отсеке; 2 - главное реле: 3 - монтажный блок предохранителей в салоне; 4 - блок управления вентиляцией, отоплением и кондиционированием; 5 - муфта компрессора кондиционера; 6 - ЭБУ; 7 - диод кондиционера; 8 - реле включения кондиционера; 9 - электровентилятор отопителя; 10 - дополнительный резистор электровентилятора отопителя; 11 - реле электровентилятора отопителя

Схема включений обогрева заднего стекла Renault Logan

Схема включений обогрева заднего стекла: 1 - монтажный блок предохранителей в салоне; 2 - реле обогрева заднего стекла; 3 - коммутационный блок; 4 - элемент обогрева заднего стекла; 5 - комбинация приборов

Схема соединений наружных зеркал заднего вида с электроприводом и электроподогревом Renault Logan

Схема соединений наружных зеркал заднего вида с электроприводом и электроподогревом: 1 - блок предохранителей в сало­не; 2 - регулятор управления электроприводами наружных зеркал; 3 - правое наружное зеркало; 4 - левое наружное зеркало

Схема включения звукового сигнала Renault Logan

Схема включения звукового сигнала: 1 - звуковой сигнал; 2 - монтажный блок предохранителей в салоне; 3 - левый под­рулевой переключатель; 4 - монтажный блок реле и предохрани­телей в моторном отсеке

Схема соединений подушки безопасности водителя Renault Logan

Схема соединений подушки безопасности водителя: 1 - ком­бинация приборов; 2 - подушка безопасности; 3 - монтаж­ный блок предохранителей в салоне; 4 - спиральный кабель; 5 - блок управления подушками безопасности; 6 - диагностический разъем

Схема соединений подушки безопасности водителя и переднего пассажира Renault Logan

Схема соединений подушки безопасности водителя и перед­него пассажира: 1 - комбинация приборов; 2 - подушка без­опасности водителя; 3 - монтажный блок предохранителей в салоне; 4 - спиральный кабель; 5 - блок управления подушка­ми безопасности; 6 - диагностический разъем; 7 - выключатель подушки безопасности переднего пассажира; 8 - подушка безопасности переднего пассажира
