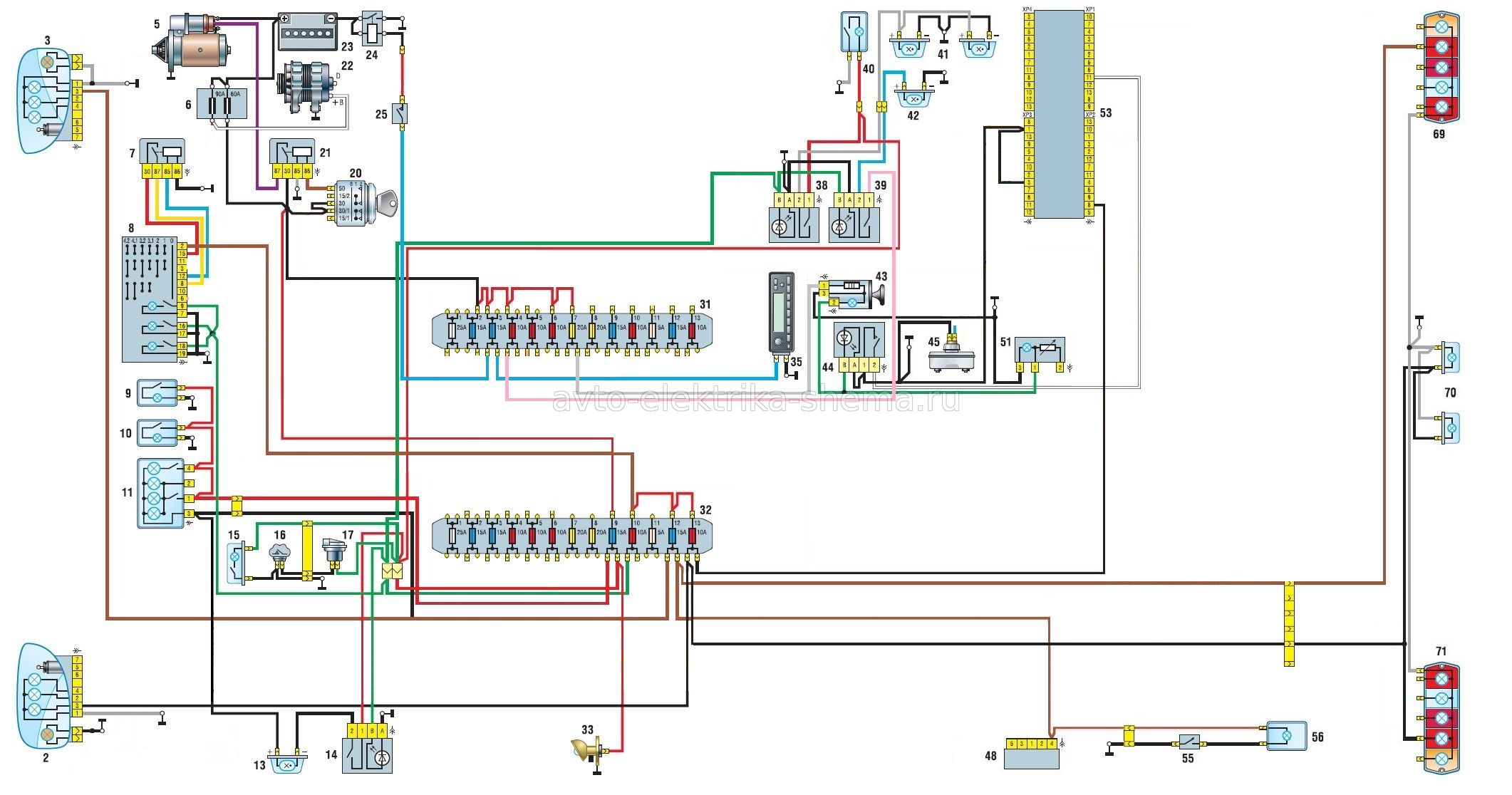

Схема электрооборудования автомобилей Газель с двигателями УМЗ-4216, ЗМЗ-40522: 1- левый боковой указа­тель поворота; 2 - левая блок-фара; 3 - правая блок-фара; 4 - правый боковой указатель поворота; 5 - стар­тер; 6 - блок предохранителей (в моторном отсеке); 7 - реле блок-фар; 8 - центральный переключатель освещения; 9, 10 - плафоны освещения грузового салона (для автофургонов); 11 - плафон освещения передней части кабины; 12 - электродвигатель стеклоомывателя; 13 - плафон освещения задней части кабины (для автомобилей с двумя рядами сидений); 14 - выключатель пла­фон освещения задней части кабины (для автомобилей с двумя рядами сидений); 15 - плафон платформы (ГАЗ-3302,-33021,-33027); 16 - выключатель зуммера (ГАЗ-3302,-33021,-33027); 17 - зуммер сигнала водителю (ГАЗ-3302,-33021,-33027); 18 - звуко­вые сигналы; 19 - реле звуковых сигналов; 20 - выключатель зажигания; 21 - реле стартера; 22 - генератор; 23 - аккумуляторная батарея; 24 - выключатель аккумуляторной батареи; 25 - кнопка дистанционного выключателя аккумуляторной батареи; 26 - электропривод крана отопителя; 27 - электронасос дополнительного отопителя; 28 - резистор электровентилятора отопителя; 29 - электродвигатель вентилятора отопителя; 30 - панель управления отоплением и вентиляцией (1 - выключатель крана отопителя; 2 - лампа подсветки панели управления отоплением и вентиляцией; 3 - реле; 4 - выключатель элетровентилятора основного отопите­ля; 5 - выключатель электровенитилятора и электронасоса дополнительного отопителя); 31 - верхний блок предохранителей (в салоне); 32 - нижний блок предохранителей (в салоне); 33 - подкапотная лампа; 34 - выключатель аварийной световой сигнализации; 35 - радиоприемник; 36 - резистор электродвигателя дополнительного отопителя; 37 - электродвигатель дополнительного отопителя; 38 - выключатель плафонов освещения салона (правая сторона); 39 - выключатель плафона освещения салона (левая сторона); 40 - плафон освещения подножки (для автобусов); 41 - плафоны освещения салона (правая сторона); 42 - плафон освещения салона (ле­вая сторона); 43 - прикуриватель; 44 - выключатель проверки исправности сигнализаторов; 45 - датчик аварийного падения уровня тормозной жидкости; 46 - правый подрулевой переключатель (переключатель указателей поворота и света фар); 47 - реле указателей поворота; 48 - переключатель электрокорректоров фар; 49 - выключатель сигнализатора стояночного тормоза; 50 - реле-прерыватель сигнализатора стояночного тормоза; 51 - регулятор освещения комбинации приборов; 52 - разъем (колодка проводов) для подсоедине­ния системы АБС; 53 - комбинация приборов; 54 - выключатель сигнала торможения; 55 - выключатель плафона освещения вещево­го ящика; 56 - плафон освещения вещевого ящика; 57 - топливный модуль; 58 - выключатель сигнализатора блокировки межосевого дифференциала (для автомобилей 4x4); 59 - реле управления стеклоочистителем; 60 - колодки системы управления двигателем; 61 - датчик указателя температуры охлаждающей жидкости; 62 - датчик сигнализатора перегрева охлаждающей жидкости; 63 - стекло­очиститель; 64 - датчик указателя давления масла; 65 - датчик сигнализатора аварийного давления масла; 66 - правый подрулевой переключатель (выключатель звукового сигнала и стеклоочистителя); 67 - датчик скорости; 68 - выключатель ламп света заднего хода; 69 - задний фонарь (правый); 70 - фонари освещения номерного знака; 71 - задний фонарь (левый)

Схема системы управления двигателями ЗМЗ-40522, УМЗ-4216: 1 – электронный блок системы управления двигателем; 2 – датчик фазы (датчик положения распределительного вала); 3 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала);4 – датчик положения дроссельной заслонки; 5 – датчик детонации; 6 – датчик массового расхода воздуха; 7 – датчик температуры охлаждающей жидкости; 8 – датчик температуры воздуха во впускном трубопроводе; 9 – датчик концентрации кислорода (для двигателей с каталитическим нейтрализатором); 10, 11, 12 и 13 – форсунки; 14 – регулятор холостого хода; 15 – клапан продувки адсорбера (для автомобиля с системой улавливания паров топлива); 16 – реле топливного насоса; 17 – электродвигатель топливного насоса; 18 – реле системы управления двигателем;19 – диагностический разъем; 20 – колодка для подсоединения датчика концентрации кислорода; 21 – колодка для соединения системы управления двигателем с электросетью автомобиля; 22 – реле включения электромагнитной муфты вентилятора; 23, 26 – катушки зажигания; 24, 25, 27 и 28 – свечи зажигания; а – схема соединения форсунок на автомобиле с двигателем УМЗ-4216 (1, 2, 3 и 4 – форсунки).
