Ремонт светофильтра для сварочной маски "Хамелеон"

Купил недорогую сварочную маску с авто затемнением стекла или по простому "Хамелеон", первый летний сезон она прекрасно себя показала, а на следующее лето я уже начал ловить "зайцев". По инструкции, перед применением нужно выдержать её на солнечном свету или при ярком искусственном освещении длительное время. Я всё это сделал, но увы так и не заработало как надо. Решил разобрать её.

Внутри припаяна литиевая батарейка на 3 вольта, которая села и не принимала заряд от солнечного элемента.

Купил в магазине похожую литиевую батарейку на 3 вольта. Подумав почему она села, пришла мысль поставить выключатель. Так как всю зиму она лежала в темноте, а батарейка находится постоянно в электрической цепи, вот и результат. Выключатель нашёл от неисправного светильника.

Теперь нужно припаять проводки к батарейке. Паять нужно быстро, как точечной сваркой, с использованием паяльной кислоты, чтобы она не успела нагреться.

Собираем всё обратно в корпус. Батарейку и выключатель приклеиваем на герметик.

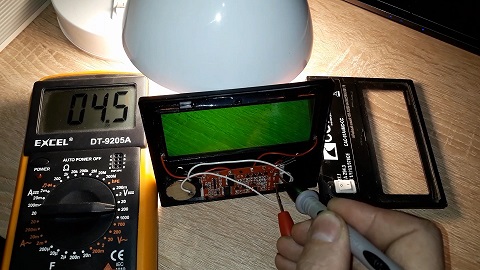

Сделал замер напряжения на контактах, где была припаяна батарея, выключатель выключил и поднёс солнечный элемент к настольной лампе. Напряжение составило 4,5 вольта, а ток элемента при этом 1 мА. Замерил ток потребления в темноте, он составил 0,006 мА и через каждые 3 секунды подпрыгивал до 0,035 мА. В светлой комнате ток потребления был 0,003 мА и скачок 0,025 мА. Положил под свет настольной ламы, и увидел, что уже происходит заряд током 0,15 мА. Так что на свету батарейка не должна разряжаться.

Соединяем две половинки корпуса. Я не стал склеивать их, а прошёл по периметру чёрной изоляционной лентой, так как батарейка всё равно когда нибудь сядет. Для проверки работоспособности светофильтра хорошо подойдёт электрическая "пьезозажигалка" для газовых плит (см. видео ниже).

Испытания прошли успешно, всё чётко срабатывает. Теперь появился выключатель и можно оставлять в тёмном месте на длительное время. А для тех, у кого нет ещё выключателя, рекомендую отделить светофильтр от сварочной маски и унести домой, если вы редко проводите сварочные работы, пускай лежит на свету.
