Автомобильная переноска на 12 вольт из светодиодной лампы на 220 вольт

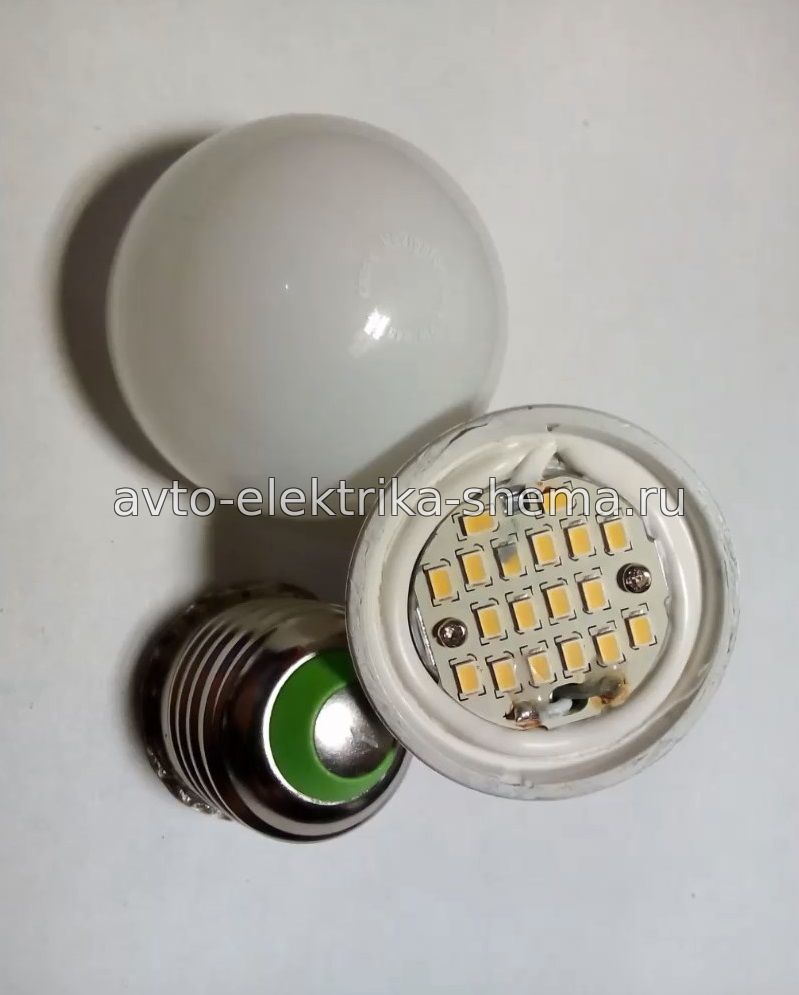

Жалко было выкидывать неисправную светодиодную лампочку на 220 вольт, думаю, дайка разберу её и посмотрю что с ней случилось. Разобрал, а там много светодиодов и на вид все целые. Обычно, если перегорает светодиод, то у него чёрная точка по середине, а тут всё в порядке, значит сломалась плата питания.

Решил её переделать на 12 вольт. Но для этого надо выяснить на сколько вольт один светодиод и нарисовать схему подключения.

В моей лампочке светодиоды оказались примерно на 3 вольта, для того чтобы это выяснить у меня есть блок питания с регулировкой, при помощи которого я подключил щупы питающих проводков к одному светодиоду и регулировкой поднимал напряжение от 2 вольт до момента загорания светодиода. В современных светодиодных лампочках уже стоят светодиоды на более высокое напряжение от 8 вольт и выше, там получится только соединять параллельно каждый светодиод и ограничить ток установкой общего сопротивления на входе или на каждый по отдельности. Теперь нужно посчитать сколько нужно соединить их последовательно, чтобы они загорели от 12 вольт. Получилось 4 светодиода последовательно. Теперь нарисуем новую схему.

Чтобы так подключить, нужно отрезать лишние дорожки и удалить некоторые светодиоды.

Теперь нужно припаять перемычки в нужных местах и готово.

Поставил сопротивление на 50 Ом, 2 Вт, чтобы уменьшить яркость и продлить срок службы светодиодов.

Проверяю от аккумулятора на 12 вольт, светодиоды светят хорошо, можно всё собирать обратно в корпус.

Стекло и цоколь посадил на герметик, просверлив отверстия для проводов, на конце которых крокодилы для подключению от аккумулятора. При желании можно оставить цоколь в первоначальном виде вкручивать лампу в переноску, которая работает от 12 вольт, но тогда нужно добавить в лампу диодный мостик и конденсатор, чтобы лампа не мерцала, так как обычно в гаражах переноски питаются от трансформатора на 12 вольт переменного тока. Или диодный мост разместить на выходе трансформатора.

Видео на эту тему:
