Схема электрооборудования мотоциклов Ява

Схема электрооборудования мотоцикла Ява-50 типа 634

Схема электрооборудования мотоцикла Ява-50 типа 634: 1 - передние указатели поворотов с лампами 6 В 21 Вт; 2 - лампа подсвета шкалы тахометра 6 В 2 Вт; 3 - лампа головного света фары 6 В 30/35 Вт; 4 - лампа стояночного света фары 6 В 4 Вт; 5 - лампа подсвета шкалы спидометра 6 В 2 Вт; 6 - аварийный выключатель зажигания; 7 - реле-прерыватель указателей поворотов; 8 - одиночные разъемы; 9- контрольная лампа дальнего света 6 В 2 Вт (синяя); 10 - контрольная лампа указателей поворотов 6 В 2 Вт (оранжевая); 11 - замок зажигания; 12-контрольная лампа нейтрали 6 В. 2 Вт (зеленая); 15 - контрольная лампа работы генератора 6 В 2 Вт (красная); 14 - разъемная колодка; 15 - звуковой сигнал; 16 - блок переключателей света, указателей поворотов с кнопками звукового и светового сигналов; 17 - генератор 6 В 75 Вт; 18 - реле регулятор; 19 - включатель стоп-сигнала; 20 - включатель контрольной лампы нейтрали; 21 - катушки зажигания; 22 - аккумулятор 6 В 14 А. ч.; 23 - задние указатели поворотов с лампами 6 В 15 Вт (стоп-сигнал) и 6 В 2 Вт (стояночный свет).

Схемы электрооборудования мотоцикла Ява-210 модель 354/04

Схемы электрооборудования мотоцикла Ява-210 модель 354/04: 1 - задний фонарь; 2 - лампа стоп-сигнала (6 в, 15 вт); 3 - лампа освещения номерного знака (6 в, 5 вт); 4 - соединительные муфты; 5 - центральный переключатель с замком зажигания; 6 - лампа указателя нейтральной передачи (6 в, 1,5 вт); 7 - контрольная лампа генератора; 8 - переключатель ближнего и дальнего све­та; 9 - фара; 10 - лампа ближнего и дальнего света (6 в, 25 + 25 вт); 11 - лампа стояночного (городского) света (6 в, 1,5 вт); 12 - кнопка включения звукового сигнала; 13 - звуковой сигнал; 14 - катушка зажигания; 15 - провод высокого напряжения; 16 - свеча зажигания; 17 - контакт включения лампы указателя ней­тральной передачи; 18 - лампы освещения спидометра; 19 - генератор; 20 - реле- регулятор; 21 - предохранитель (15 А); 22 - аккумуляторная батарея; 23 - вклю­чатель лампы стоп-сигнала. Условные обозначения цвета проводов: Б - белый; Ж - желтый; З - зеленый; К - красный; С - синий; Ч – черный

Схемы электрооборудования мотоцикла Ява-350 модель 354/04

Схемы электрооборудования мотоцикла Ява-350 модель 354/04: 1 - задний фонарь; 2 - лампа стоп-сигнала (6 в, 15 вт); 3 - лампа освещения номерного знака (6 в, 5 вт); 4 - соединительные муфты; 5 - центральный переключатель с замком зажигания; 6 - лампа указателя нейтральной передачи (6 в, 1,5 вт); 7 - контрольная лампа генератора; 8 - переключатель ближнего и дальнего све­та; 9 - фара; 10 - лампа ближнего и дальнего света (6 в, 25 + 25 вт); 11 - лампа стояночного (городского) света (6 в, 1,5 вт); 12 - кнопка включения звукового сигнала; 13 - звуковой сигнал; 14 - катушка зажигания; 15 - провод высокого напряжения; 16 - свеча зажигания; 17 - контакт включения лампы указателя ней­тральной передачи; 18 - лампы освещения спидометра; 19 - генератор; 20 - реле- регулятор; 21 - предохранитель (15 А); 22 - аккумуляторная батарея; 23 - вклю­чатель лампы стоп-сигнала. Условные обозначения цвета проводов: Б - белый; Ж - желтый; З - зеленый; К - красный; С - синий; Ч – черный

Схемы электрооборудования мотоцикла Ява-250 моделей 559/02, 559/04, 559/07

Схемы электрооборудования мотоцикла Ява-250 моделей 559/02, 559/04, 559/07: 1 - задний фонарь; 2 - лампа стоп-сигнала (6 в, 15 вт); 3 - лампа освещения номерного знака (6 в, 5 вт); 4 - соединительные муфты; 5 - центральный переключатель с замком зажигания; 6 - лампа указателя нейтральной передачи (6 в, 1,5 вт); 7 - контрольная лампа генератора; 8 - переключатель ближнего и дальнего све­та; 9 - фара; 10 - лампа ближнего и дальнего света (6 в, 25 + 25 вт); 11 - лампа стояночного (городского) света (6 в, 1,5 вт); 12 - кнопка включения звукового сигнала; 13 - звуковой сигнал; 14 - катушка зажигания; 15 - провод высокого напряжения; 16 - свеча зажигания; 17 - контакт включения лампы указателя ней­тральной передачи; 18 - лампы освещения спидометра; 19 - генератор; 20 - реле- регулятор; 21 - предохранитель (15 А); 22 - аккумуляторная батарея; 23 - вклю­чатель лампы стоп-сигнала. Условные обозначения цвета проводов: Б - белый; Ж - желтый; З - зеленый; К - красный; С - синий; Ч – черный

Схемы электрооборудования мотоцикла Ява-350 моделей 354/06, 360/00

Схемы электрооборудования мотоцикла Ява-350 моделей 354/06, 360/00: 1 - задний фонарь; 2 - лампа стоп-сигнала (6 в, 15 вт); 3 - лампа освещения номерного знака (6 в, 5 вт); 4 - соединительные муфты; 5 - центральный переключатель с замком зажигания; 6 - лампа указателя нейтральной передачи (6 в, 1,5 вт); 7 - контрольная лампа генератора; 8 - переключатель ближнего и дальнего све­та; 9 - фара; 10 - лампа ближнего и дальнего света (6 в, 25 + 25 вт); 11 - лампа стояночного (городского) света (6 в, 1,5 вт); 12 - кнопка включения звукового сигнала; 13 - звуковой сигнал; 14 - катушка зажигания; 15 - провод высокого напряжения; 16 - свеча зажигания; 17 - контакт включения лампы указателя ней­тральной передачи; 18 - лампы освещения спидометра; 19 - генератор; 20 - реле- регулятор; 21 - предохранитель (15 А); 22 - аккумуляторная батарея; 23 - вклю­чатель лампы стоп-сигнала. Условные обозначения цвета проводов: Б - белый; Ж - желтый; З - зеленый; К - красный; С - синий; Ч – черный

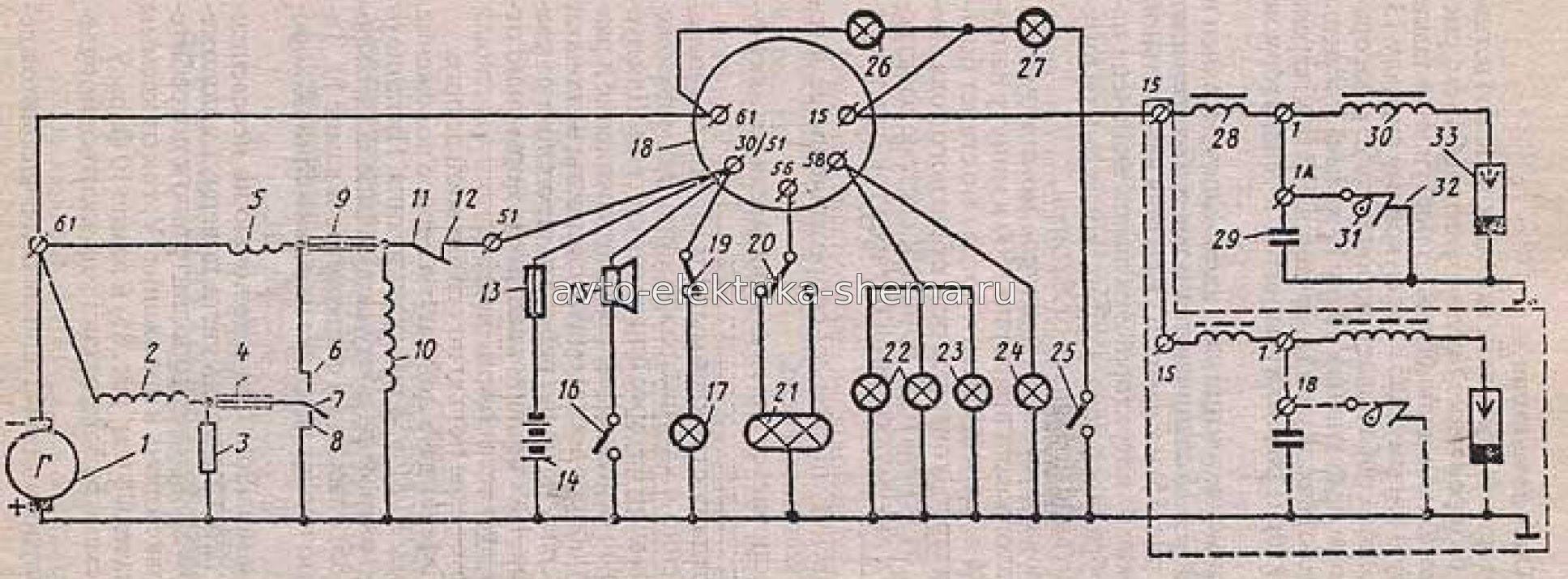

Схема электрооборудования мотоциклов Ява-250 моделей 559/02. 559/04. 559/07 и Ява-350 моделей 354/06. 360/00

Схема электрооборудования мотоциклов Ява-250 моделей 559/02. 559/04. 559/07 и Ява-350 моделей 354/06. 360/00: 1 – генератор; 2 - обмотка возбуждения; 3 - добавочный резистор; 4 - пружина регулятора напряжения; 5 - обмотка реле обратного тока; 6 - контакт второй ступени регулировки; 7 - подвижный контакт регулятора напряжения; 8 - контакт первой ступени регулирования; 9 - ярмо: 10 - обмотка регулятора напряжения; 11 - подвижный контакт реле обратного тока; 12 -неподвижный контакт реле обратного тока; 13 - предохранитель (15 А); 14 - аккумуляторная батарея (6 В); 15 - звуковой сигнал; 16 - кнопка включения сигнала; 17 - лампа стоп-сигнала; 18 - центральный переключатель; 19 - включатель стоп-сигнала; 20 - переключатель дальнего и ближнего света; 21 - лампа дальнего и ближнего света; 22 - лампы освещения шкалы спидометра; 23 - лампа стояночного (городского) света фары; 24 - лампа освещения номерного знака; 25 - включатель (контакт) лампы нейтральной передачи; 26 - контрольная лампа генератора; 27 - лампа нейтральной передачи: 28 - первичная обмотка катушки зажигания; 29 - конденсатор (260 В, 0.27 мкф); 30 - вторичная обмотка катушки зажигания; 31 - кулачок прерывателя; 32 - контакты прерывателя; 33 - свеча зажигания. Штриховой линией обведены цепи, относящиеся к мотоциклу "Ява-350"
