Камера заднего вида для рыбалки

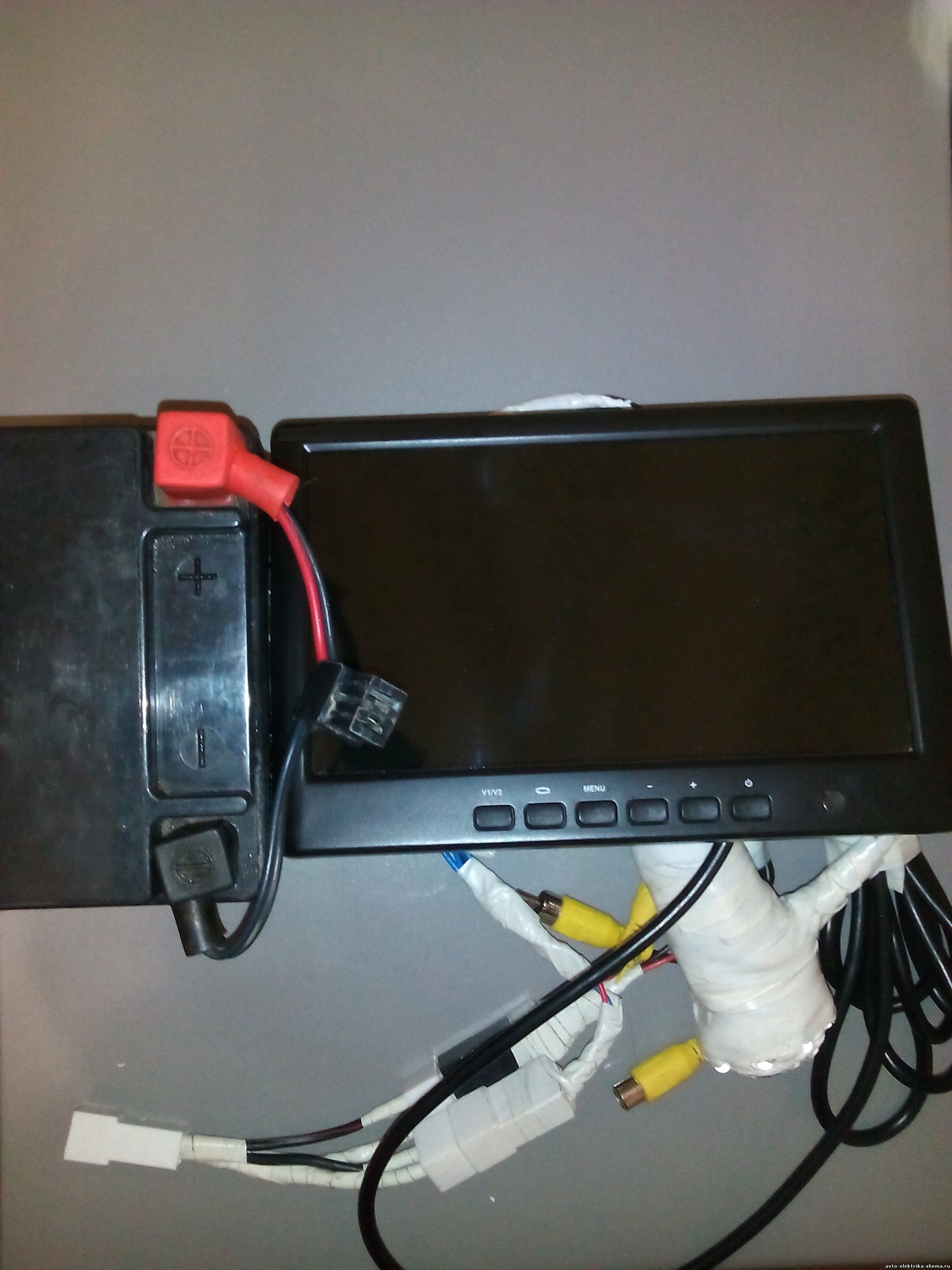

Хотел купить камеру для рыбалки, но поискав в интернет магазинах увидел что цены на них сильно завышены и решил попробовать собрать сам. Камеру купил китайскую для заднего хода автомобиля и монитор тоже, аккумулятор на 12 вольт снял со своего мопеда на зимнее время (лишний повод по заряжать его). В итоге уложился примерно в три раза дешевле готового варианта.

  Камеру поместил в корпус старого фонарика, из него же использовал светодиоды по кругу, добавил сопротивление к ним, чтобы горели от 12 вольт и всё замазал герметиком, местами поверх намотал изоленту. В комплекте с камерой был провод 5 метров, но только не хватало минусового проводка, так как в машине он на корпусе, пришлось добавить его. Место соединения пропаял и замазал герметиком.

Дополнительный проводок зафиксировал изолентой к основному проводу. В результате получилось толстовато, но в лунку входит хорошо и провод не путается. (см. фото ниже):

У моего монитора нет функции записи, снимал на телефон с экрана, так что качество немного хромает. Если смотреть на экран монитора в живую, то изображение довольно таки неплохое. Был бы в телефоне видео вход, получилось бы совсем дёшево и записывать можно. В дальнейшем думаю заменить светодиоды на ик-диоды, может свет освещает мормышку и рыба видит обман, поэтому близко к ней не подходит, а так рыба плавает возле камеры и свет её не пугает. Видел на рыбалке дорогую камеру с ик-диодами, экран примерно такой же, только с записью видео, а изображение получается немного красноватым из-за ик-диодов, в моей самоделке даже интереснее смотреть, так как изображение цветное.

Даже если не клюёт рыба, то можно полюбоваться на неё и рыбалка становится не такой скучной. Ниже видео снятое при помощи этой камеры:
